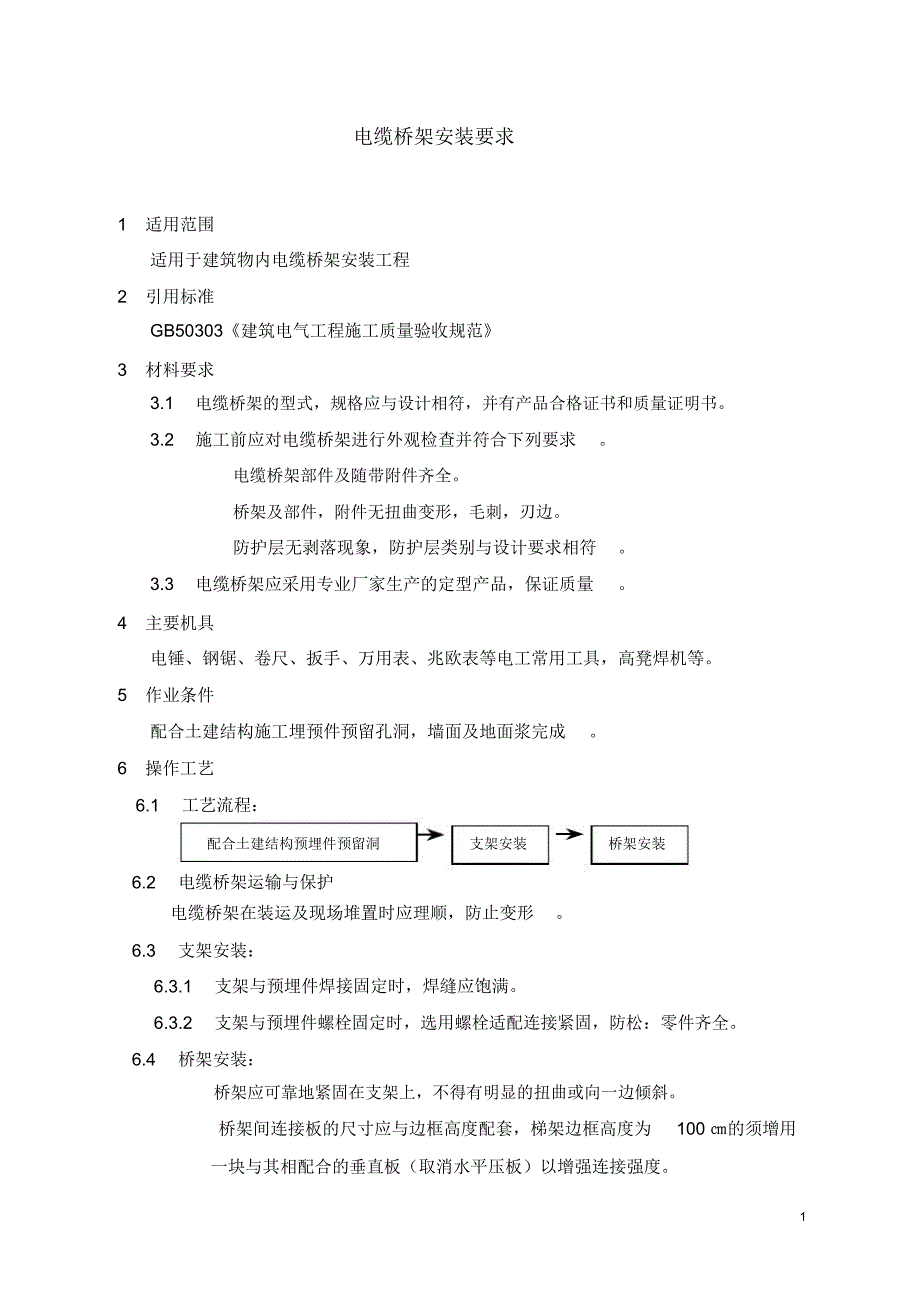

电缆桥架安装要求1 适用范围适用于建筑物内电缆桥架安装工程2 引用标准GB50303《建筑电气工程施工质量验收规范》3 材料要求3.1 电缆桥架的型式，规格应与设计相符，并有产品合格证书和质量证明书3.2 施工前应对电缆桥架进行外观检查并符合下列要求 电缆桥架部件及随带附件齐全 桥架及部件，附件无扭曲变形，毛刺，刃边 防护层无剥落现象，防护层类别与设计要求相符 3.3 电缆桥架应采用专业厂家生产的定型产品，保证质量 4 主要机具电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具，高凳焊机等5 作业条件配合土建结构施工埋预件预留孔洞，墙面及地面浆完成 6 操作工艺6.1工艺流程：配合土建结构预埋件预留洞支架安装桥架安装6.2电缆桥架运输与保护电缆桥架在装运及现场堆置时应理顺，防止变形6.3支架安装：6.3.1支架与预埋件焊接固定时，焊缝应饱满6.3.2支架与预埋件螺栓固定时，选用螺栓适配连接紧固，防松：零件齐全6.4桥架安装： 桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜 桥架间连接板的尺寸应与边框高度配套，梯架边框高度为 100 ㎝的须增用一块与其相配合的垂直板（取消水平压板）以增强连接强度。
1 除伸缩缝外，槽架延续连接处的间隙不得大于 10 ㎜，梯架连接处的间隙不得大于 12 ㎜ 在槽架，延续连接的底部须装有护板条，护板条应压紧，接头处应光平直无错口现象 在建筑沉降降缝处，应设置补偿装置 钢制电缆桥架直线不超过 30m，应设伸缩节，铝合金或玻璃钢制电缆桥长度超过 15m 应设伸缩节 桥架安装完毕应按施工图标志分类，编号在分支、转弯处的直线均应作标志 严禁将桥架直接点焊在金属结构上 用于组合桥架延续连接及附件的紧固螺栓均应注意螺 栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出 10 ㎜为宜 当需在水平桥架上引下保护管至设备时，须采用管座，管端伸入桥架的长度一致，管口应加保护套，在距保护管弯头 300-400 ㎜处，应将保护管固定，固定应牢靠 标准弯头和组合弯头安装要求a 使用标准弯头，其弯曲半径，边框高度均应符合设计要求，弯头的延续连接应接合自如，接口处不应受力，连接后不得有凸起或扭曲现象，其纵向横向中心线应相互垂直，经弯头前后的中心线应重合 或相互平行，同层桥架在弯头的前后应在同一水平面上，其偏差均不得大于 5 ㎜b 在现场就地组合的弯头，应使用专用的转变连接板，其弯曲角度一般为135度，但不得小于 90 度。
电缆竖井及垂直安装的电缆桥架，其垂直度偏差不得大于长度 2 ‰，水平偏差不得大于 2‰，对角线的偏差不得大于对角线长度的 5‰6.5 桥架盖板安装要求a 盖板两端无应光滑，无毛刺或卷口现象b 除伸缩缝外，盖板的中间连接应严密，头处间隙不得大于2 ㎜，转弯处不得大于 5 ㎜2c 有防磁干扰要求的桥架，全线内的盖板覆盖应保持畅通不得在转弯或立上、立下处中断d 盖板应卡接严密，不得虚盖或扭曲，变形现象，卡锁可靠 6.6 全封闭式桥架的终端应配用相应断面尺寸的封堵 6.7 电缆桥架上明接地线敷设，除符合接地装置有关规定外，还应达到下列要求：a 接地线沿墙外侧上端敷设，可用铜带或钢带，不宜采用铝带做接地线b 接地线用 M6×25 ㎜镀锌螺栓固定于桥架外侧边框上，每隔 1.5m 固定一次，转弯前后均应增加固定点c 接地线在桥架上的固定孔，可就地在现场用电钻钻孔，孔距偏差不得大于 10 ㎜，孔的高低偏差不得大于±2 ㎜d 接地线的固定螺栓应采用园头螺栓，且园头在桥架内侧，帽在外侧e 桥架接地线的两端须与接地干线连接f 接地线过伸缩缝应留有余量（作 Ω 形6.8 喷塑、喷漆、烤漆及刷漆的电缆桥架接地连接应符合下列要求：a 连接板，转弯件等均运行镀锌护层件。
b 连接前，清除桥架边框上的油污，锈蚀抹以少量中性凡士林油，并作电气连接线，连接后，清除涂油，在连接处再补刷符合防护要求的油漆（包括镀锌连接板）c 屋间每隔 30-50m 作一次电气连接6.9 验收：在电缆桥架竣工后，电缆敷设前进行检查验收，不宜在电缆施工后合并检查7 质量检查7.1 主控项目 金属电缆桥架及其支架和引入或引出的金属电缆导管 必须接地（PE）或接零（ PEN）可靠，且必须符合下列规定：a 金属电缆桥架及其支架全长应不少于 2 处与接地（ PE）或接零（ PEN）干线相连接；b 非镀锌电缆桥架间连接板的两端跨接接地线，接地线最小允许截面积不小32于 4 mmc 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷7.2 一般项目 电缆桥架安装应符合下列规定：a 直线段钢制电缆桥架长度超过 30m、铝合金或玻璃钢制电缆桥架长度超过15m 设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；b 电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表；电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氧乙烯绝缘电力电缆10D4交联聚氯乙绝缘电力电缆15D5多芯控制电缆10D注： D 为电缆外径c 当设计无要求，电缆桥架水平安装的 支架间距为 1.5-3m，垂直安装的支架间距不大于 2m。
d 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施e 电缆桥架敷设在易燃、易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：与管道的最小净距 ( m )管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5有保温层0.50.3热力管道无保温层1.00.54f 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施g 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全 电缆的首端、末端和分支处应设标志牌 桥架内电缆敷设应符合下列规定：a 大于 45 度倾斜敷设的电缆每隔 2m 处设固点；b 电缆出入电缆沟、竖井、建筑物、柜（盘 、台处以及管子管口处等做密封处理；c 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5-10m处设固定点；敷设于垂直桥架内的电缆固定间距，不大于下表的规定电缆固定点的间距 (mm)电缆种类固定点的距离全塑型1000电力电缆除全塑型外的电缆1500控制电缆10005。
