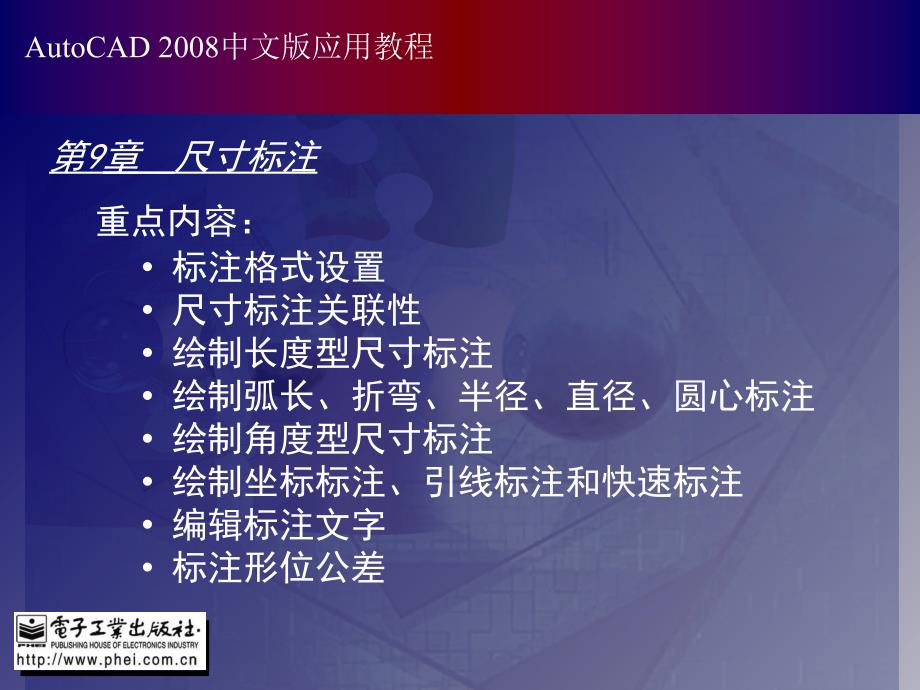

第9章 尺寸标注 重点内容： 标注格式设置 尺寸标注关联性 绘制长度型尺寸标注 绘制弧长、折弯、半径、直径、圆心标注 绘制角度型尺寸标注 绘制坐标标注、引线标注和快速标注 编辑标注文字 标注形位公差,一、基本概念 1. 尺寸标注标准 各个国家和部门制定了众多的标准，我国目前使用的标准是1984年修订并由国家标准局发布的机械制图（简称国标），其代号为GB该标准详细规定了适用于我国的图纸幅面及格式、比例、字体、图线、尺寸标注方法和公差规格等 一个完整的尺寸标注一般由尺寸线、尺寸界线、尺寸箭头和尺寸文字4部分组成通常AutoCAD将构成尺寸的尺寸线、尺寸界线、尺寸箭头和尺寸文字作为块处理，因此一个尺寸标注一般是一个对象一、基本概念 1. 尺寸标注标准 （1）尺寸线 从被测对象上偏移得到的线称为尺寸线，表示标注的范围尺寸线（有时尺寸线所在的测量区域空间太小不足以放置标注文字时，尺寸线通常被分割成两段，分别绘制在尺寸界线的外部）表示测量的方向和被测距离的长度如果所标注的尺寸是一个对象中的两条平行线或者两个对象间的平行线，那么，可以不引出尺寸界线而直接在两平行线间绘制尺寸线对于角度标注，尺寸线是一段圆弧。
一、基本概念 1. 尺寸标注标准 （2）尺寸箭头 尺寸线的末端通常带有标记，有两种形式，即箭头和斜线它们显示在尺寸线的末端，用于确定测量开始和结束的位置机械制图中通常采用箭头，而建筑图中通常采用斜线同一张图中的箭头或斜线大小要一致，并应采用一种形式，箭头尖端应与尺寸界线接触此外，当采用箭头时，在地方空间不够的情况下，允许用圆点或斜线代替箭头一、基本概念 1. 尺寸标注标准 （4）尺寸文字 标注文字由用于表示测量值和标注类型的数字、词汇、参数和特殊符号组成除非在标准标注样式中修改了文字样式，否则数字/符号的格式为十进制这一设置与默认的线型和角度的单位设置一致，而标注文字样式通常与当前的文字样式一致 通常情况下，尺寸文字应按标准字体书写，且同一张图上的字高要一致尺寸文字在图中遇到图线时，须将图线断开如图线断开影响图形表达时，须调整尺寸标注的位置一、基本概念 2. 尺寸标注步骤 一般来说，用户在对所建立的每个图形进行标注之前，均应遵守下面的基本过程 （1） 为了便于将来控制尺寸标注对象的显示与隐藏，应为尺寸标注创建一个或多个独立的图层，使之与图形的其他信息分开 （2） 为尺寸标注文本建立专门的文本类型。
（3）选择“标注”|“标注样式”命令或在“面板”选项板的“标注”选项组中单击“标注样式”按钮，打开“标注样式管理器”对话框通过该对话框设置尺寸线、尺寸界线、尺寸箭头、尺寸文字和公差等 （4） 保存所作设置，生成尺寸格式簇 （5） 充分利用对象捕捉方法，以便快速拾取定义点一、基本概念 3. 设置尺寸标注样式 用户可以通过使用尺寸标注格式簇来控制尺寸标志的外观尺寸标注格式簇是一组用于控制尺寸标注变量的尺寸标注格式集合，每个尺寸标注格式包含多个尺寸标注变量选择“格式”|“标注样式”命令（DIMSTYLE），或在“面板”选项板的“二维绘图”选项组中单击“标注样式”按钮，打开“标注样式管理器”对话框 “标注样式管理器”对话框可以完成以下功能预览标注样式、创建新的标注样式、修改现有的标注样式、设置标注样式替代值、设置当前标注样式、比较标注样式、给标注样式重命名和删除标注样式一、基本概念 4. AutoCAD尺寸标注关联性 （1）关联性 如果要绘制具有关联性的尺寸，必须将尺寸标注系统变量DIMASO的值设置为“开”，这样组成尺寸标注的各个独立部分，将会变成一个单一的关联的尺寸标注这种情况下，如果要修改这个具有关联性的尺寸标注，只要选择其中的任何一个标注元素，那么这个尺寸标注的所有组成元素都将亮显，并且所有标注元素都会被修改。
一、基本概念 4. AutoCAD尺寸标注关联性 （2）非关联性 如果要绘制具有非关联性的尺寸，须将尺寸标注系统变量DIMASO的值设置为“关”，这样组成标注尺寸的各标注元素就是相互独立的对象如果要修改其中的一个标注元素，那么也只有这一个元素被修改二、基本概念 1. 长度型尺寸标注 （1）线型标注 选择“标注”|“线性”命令（DIMLINEAR），或者在“面板”选项板的“标注”选项组中单击“线性”按钮，可以标注水平方向和垂直方向的尺寸二、基本概念 1. 长度型尺寸标注 （2）对齐标注 选择“标注”|“对齐”命令（DIMALIGNED），或在“面板”选项板的“标注”选项组中单击“对齐”按钮，可以对对象进行对齐标注二、基本概念 1. 长度型尺寸标注 （3）连续标注 选择“标注”|“连续”命令（DIMCONTINUE），或在“面板”选项板的“标注”选项组中单击“连续”按钮，用于标注一连串尺寸，每一个尺寸的第2个尺寸界线的原点是下一个尺寸的第1个尺寸界线的原点二、基本概念 1. 长度型尺寸标注 （4）弧长标注 选择“标注”|“弧长”命令（DIMARC），或在“面板”选项板的“标注”选项组中单击“弧长”按钮，可以标注圆弧线段或多段线圆弧线段部分的弧长。
当选择需要的标注对象后，命令行提示如下信息 指定弧长标注位置或 多行文字（M）/文字（T）/角度（A）/部分（P）/引线（I）: 当指定了尺寸线的位置后，系统将按实际测量值标注出圆弧的长度二、标注尺寸方法 2. 半径标注 半径标注命令用于标注圆或圆弧的半径选择“标注”|“半径”命令（DIMRADIUS），或在“面板”选项板的“标注”选项组中单击“半径”按钮，可以标注圆和圆弧的半径执行该命令，并选择要标注半径的圆弧或圆，此时命令行提示如下信息 指定尺寸线位置或 多行文字（M）/文字（T）/角度（A）: 当指定了尺寸线的位置后，系统将按实际测量值标注出圆或圆弧的半径二、标注尺寸方法 3. 直径标注 直径标注命令用于标注圆或圆弧的直径选择“标注”|“直径”命令（DIMDIAMETER），或在“面板”选项板的“标注”选项组中单击“直径”按钮，可以标注圆和圆弧的直径二、标注尺寸方法 4. 圆心标注 要进行圆心标注，可以选择“标注”|“圆心标记”命令（DIMCENTER），或者在“面板”选项板的“标注”选项组中单击“圆心标记”按钮AutoCAD提示如下： 选择圆弧或圆： 选择圆或圆弧后，AutoCAD根据系统变量DIMCEN的设置绘制十字标记。
二、标注尺寸方法 5. 折弯标注 选择“标注”|“折弯”命令（DIMJOGGED），或在“面板”选项板的“标注”选项组中单击“折弯”按钮，可以折弯标注圆和圆弧的半径二、标注尺寸方法 6. 角度标注 要进行角度型尺寸标注，可以选择“标注”|“角度”命令（DIMANGULAR），或单击“面板”选项板的“标注”选项组中的“角度”按钮AutoCAD提示如下： 选择圆弧、圆、直线或: 角度标注的默认方式是选择一个对象有4种对象可以选择：圆弧、圆、直线和点二、标注尺寸方法 7. 坐标标注 要进行坐标标注，可以选择“标注”|“坐标”命令（DIMORDINATE），或在“面板”选项板的“标注”选项组中单击“坐标”按钮AutoCAD提示如下： 指定点坐标: 指定需要标注的点AutoCAD搜寻对象上的一些重要的几何特征点，如端点、交点或者代表孔或轴的圆的圆心等因此，在响应“指定点坐标：”提示时，通常需要调用对象捕捉，如端点、交点、象限点或圆心二、标注尺寸方法 8. 多重引线标注 选择“标注”|“多重引线”命令（MLEADER），或在“面板”选项板的“多重引线”选项组中单击相关按钮，可以创建引线和注释，并且可以设置引线和注释的样式。
二、标注尺寸方法 9. 快速标注 要使用快速标注，选择“标注”|“快速标注”命令（QDIM），或者在“面板”选项板的“标注”选项组中单击“快速标注”按钮，AutoCAD提示如下： 选择要标注的几何图形: 用户可以选择一个或多个需要标注的对象，AutoCAD提示如下： 指定尺寸线位置或连续（C）/并列（S）/基线（B）/坐标（O）/半径（R）/直径（D）/基准点（P）/编辑（E）/设置（T）: 此时若按Enter键，AutoCAD则按当前的选项对对象进行快速标注；否则，用户可以根据提示输入一个选项，完成标注二、标注尺寸方法 10. 标注间距和打断标注 选择“标注”|“标注间距”命令，或在“面板”选项板的“标注”选项组中单击“等距标注”按钮，可以修改已经标注的图形中的标注线的位置间距大小 选择“标注”|“标注打断”命令，或在“面板”选项板的“标注”选项组中单击“打断标注”按钮，可以在标注线和图形之间产生一个隔断三、编辑尺寸标注 1. 替代已存在的尺寸标注变量 选择“标注”|“替代”命令（DIMOVERRIDE），可以临时修改尺寸标注的系统变量设置，并按该设置修改尺寸标注。
该操作只对指定的尺寸对象作修改，并且修改后不影响原系统的变量设置 执行该命令时，命令行提示如下 输入要替代的标注变量名或 清除替代（C）: 默认情况下，输入要修改的系统变量名，并为该变量指定一个新值然后选择需要修改的对象，这时指定的尺寸对象将按新的变量设置作相应的更改三、编辑尺寸标注 2. 编辑尺寸 要编辑尺寸标注，用户可以在命令行中输入DIMEDIT，或者在“标注”工具栏中单击“编辑标注”工具按钮，AutoCAD提示如下： 输入标注编辑类型 默认（H）/新建（N）/旋转（R）/倾斜（O） :r,三、编辑尺寸标注 3. 调整标注文字位置 如果要调整标注文字位置，可以在命令行中输入DIMTEDIT，或者在“标注”工具栏中单击“编辑标注文字”工具按钮，AutoCAD提示如下： 选择标注: 用户选择了要修改的尺寸对象后，在屏幕上出现标注的预览图像，文字位于光标处接着，AutoCAD提示如下： 指定标注文字的新位置或左（L）/右（R）/中心（C）/默认（H）/角度（A）: 确定标注文字的新位置或右击从弹出的快捷菜单中选择合适的选项即可调整标注文字位置三、编辑尺寸标注 4. 更新标注 选择“标注”|“更新”命令，或在“面板”选项板的“标注”选项组中单击“标注更新”按钮，都可以更新标注，使其采用当前的标注样式，此时命令行提示如下。
输入标注样式选项保存（S）/恢复（R）/状态（ST）/变量（V）/应用（A）/? :,四、标注形位公差 1. 形位公差符号的意义 形位公差用绘制的特征控制框描述按照形位公差规定的标准公差形位公差定义图形中形状和轮廓、定向、定位的最大允许误差及几何图形的跳动允差图形中的形状和轮廓包括正方形、多边形、平面、圆柱面和圆锥面 几何符号的含义和基准符号的补充材料条件含义如下所示四、标注形位公差 1. 形位公差符号的意义,四、标注形位公差 2. 定义和放置形位公差 如果用户想要定义和放置形位公差，选择“标注”|“公差”命令，打开“形位公差”对话框，可以设置公差的符号、值及基准等参数，如图所示。
