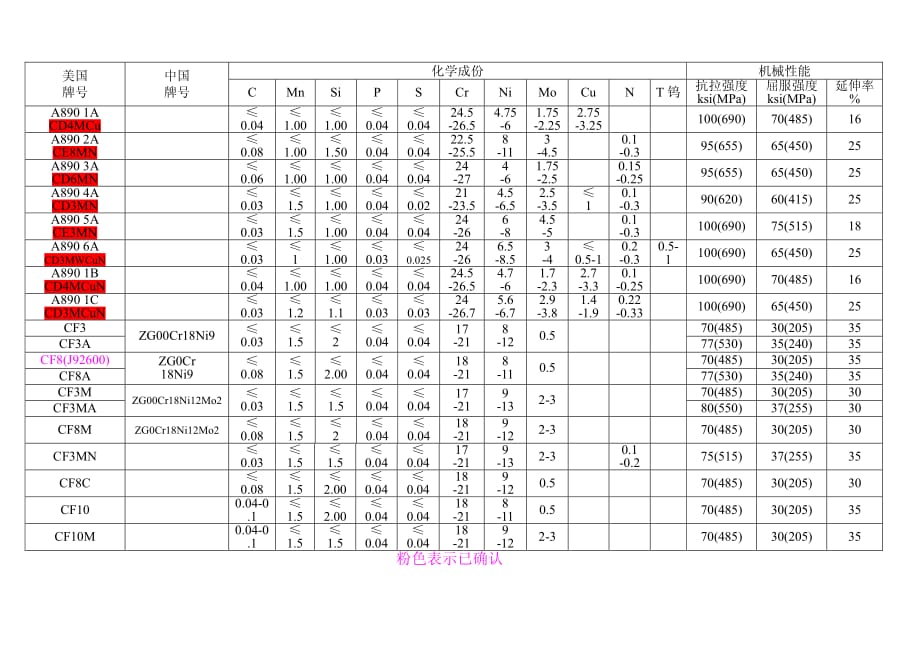

化学成份 机械性能 美国 牌号 中国 牌号 C Mn Si P S Cr Ni Mo Cu N T 钨 抗拉强度 ksi(MPa) 屈服强度 ksi(MPa) 延伸率 % A890 1A CD4MCu ≤ 0.04 ≤ 1.00 ≤ 1.00 ≤ 0.04 ≤ 0.04 24.5 -26.5 4.75 -6 1.75 -2.25 2.75 -3.25 100(690) 70(485) 16 A890 2A CE8MN ≤ 0.08 ≤ 1.00 ≤ 1.50 ≤ 0.04 ≤ 0.04 22.5 -25.5 8 -11 3 -4.5 0.1 -0.3 95(655) 65(450) 25 A890 3A CD6MN ≤ 0.06 ≤ 1.00 ≤ 1.00 ≤ 0.04 ≤ 0.04 24 -27 4 -6 1.75 -2.5 0.15 -0.25 95(655) 65(450) 25 A890 4A CD3MN ≤ 0.03 ≤ 1.5 ≤ 1.00 ≤ 0.04 ≤ 0.02 21 -23.5 4.5 -6.5 2.5 -3.5 ≤ 1 0.1 -0.3 90(620) 60(415) 25 A890 5A CE3MN ≤ 0.03 ≤ 1.5 ≤ 1.00 ≤ 0.04 ≤ 0.04 24 -26 6 -8 4.5 -5 0.1 -0.3 100(690) 75(515) 18 A890 6A CD3MWCuN ≤ 0.03 ≤ 1 ≤ 1.00 ≤ 0.03 ≤ 0.025 24 -26 6.5 -8.5 3 -4 ≤ 0.5-1 0.2 -0.3 0.5- 1 100(690) 65(450) 25 A890 1B CD4MCuN ≤ 0.04 ≤ 1.00 ≤ 1.00 ≤ 0.04 ≤ 0.04 24.5 -26.5 4.7 -6 1.7 -2.3 2.7 -3.3 0.1 -0.25 100(690) 70(485) 16 A890 1C CD3MCuN ≤ 0.03 ≤ 1.2 ≤ 1.1 ≤ 0.03 ≤ 0.03 24 -26.7 5.6 -6.7 2.9 -3.8 1.4 -1.9 0.22 -0.33 100(690) 65(450) 25 CF3 70(485) 30(205) 35 CF3A ZG00Cr18Ni9 ≤ 0.03 ≤ 1.5 ≤ 2 ≤ 0.04 ≤ 0.04 17 -21 8 -12 0.5 77(530) 35(240) 35 CF8(J92600) 70(485) 30(205) 35 CF8A ZG0Cr 18Ni9 ≤ 0.08 ≤ 1.5 ≤ 2.00 ≤ 0.04 ≤ 0.04 18 -21 8 -11 0.5 77(530) 35(240) 35 CF3M 70(485) 30(205) 30 CF3MA ZG00Cr18Ni12Mo2 ≤ 0.03 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 17 -21 9 -13 2-3 80(550) 37(255) 30 CF8M ZG0Cr18Ni12Mo2 ≤ 0.08 ≤ 1.5 ≤ 2 ≤ 0.04 ≤ 0.04 18 -21 9 -12 2-3 70(485) 30(205) 30 CF3MN ≤ 0.03 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 17 -21 9 -13 2-3 0.1 -0.2 75(515) 37(255) 35 CF8C ≤ 0.08 ≤ 1.5 ≤ 2.00 ≤ 0.04 ≤ 0.04 18 -21 9 -12 0.5 70(485) 30(205) 30 CF10 0.04-0 .1 ≤ 1.5 ≤ 2.00 ≤ 0.04 ≤ 0.04 18 -21 8 -11 0.5 70(485) 30(205) 35 CF10M 0.04-0 .1 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 18 -21 9 -12 2-3 70(485) 30(205) 35 粉色表示已确认 化学成份 机械性能 美国 牌号 中国 牌号 C Mn Si P S Cr Ni Mo Cu N T 钨 抗拉强度 ksi(MPa) 屈服强度 ksi(MPa) 延伸率 % CH8 ≤ 0.08 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 22 -26 12 -15 0.5 65(450) 28(195) 30 CH10 .04-.1 ≤ 1.5 ≤ 2 ≤ 0.04 ≤ 0.04 22 -26 12 -15 0.5 70(485) 30(205) 30 CH20 .04-.2 ≤ 1.5 ≤ 2 ≤ 0.04 ≤ 0.04 22 -26 12 -15 0.5 70(485) 30(205) 30 CK20 .04-.2 ≤ 1.5 ≤ 1.75 ≤ 0.04 ≤ 0.04 23 -27 19 -22 0.5 65(450) 28(195) 30 HK30 0.25-0 .35 ≤ 1.5 ≤ 1.75 ≤ 0.04 ≤ 0.04 23 -27 19 -22 0.5 65(450) 35(240) 10 HK40 0.35-0 .45 ≤ 1.5 ≤ 1.75 ≤ 0.04 ≤ 0.04 23 -27 19 -22 0.5 62(425) 35(240) 10 HT30 0.25-0 .35 ≤ 2 ≤ 2.5 ≤ 0.04 ≤ 0.04 13 -17 33 -37 0.5 65(450) 28(195) 15 CF10MC 0.1 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 15 -18 13 -16 1.75- 2.25 70(485) 30(205) 20 CN7M 0.07 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 19 -22 27.5 -30.5 2-3 3-4 62(425) 25(170) 35 CN3MN ≤ 0.03 ≤ 2 ≤ 1 ≤ 0.04 ≤ 0.01 20 -22 23.5 -25.5 6-7 0.75 0.18- 0.26 80(550) 38(260) 35 CG6MMN 0.06 4-6 ≤ 1 ≤ 0.04 ≤ 0.03 20.5 -23.5 11.5 -13.5 1.5-3 .1-.3 铌 .2-.4 .1-.3 钒 85(585) 42.5 (295) 30 CG8M ≤ 0.08 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 18 -21 9 -13 3-4 75(515) 35(240) 25 CF10SMnN 0.1 7-9 3.5- 4.5 ≤ 0.06 ≤ 0.03 16 -18 8 -9 0.08- 0.18 85(585) 42.5(295) 30 CT15C 0.05-0 .15 0.15 -1.5 0.5- 1.5 ≤ 0.03 ≤ 0.03 19 -21 31 -34 0.5-1 .5 铌 63(435) 25(170) 20 CK3MCuN ≤ .025 ≤ 1.2 ≤ 1 ≤ .045 ≤ 0.01 19.5 -20.5 17.5 -19.5 6-7 0.5-1 0.18- 0.24 80(550) 38(260) 35 0.25-0 .35 ≤ 2 ≤ 2.5 ≤ 0.04 ≤ 0.04 13 -17 33 -37 0.5 65(450) 38(195) 15 CF10MC 0.1 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 15 -18 13 -16 1.75- 2.25 70(485) 30(205) 20 A743CA6NM（铸） 0Cr13Ni4M o ≤ 0.06 ≤ 1 ≤ 1 ≤ 0.04 ≤ 0.03 11.5- 14 3.5- 4.5 0.4-1 755 550 15 35 CA6NM（锻） UNS41500 ≤ 0.05 0.5- 1 ≤ 0.6 ≤ 0.03 ≤ 0.03 11.5- 14 3.5- 5.5.5 0.5-1 795 620 15 45 (A479/276)S43100 1Cr17Ni2 0.2 1.00 ≤ 1.0 ≤ 0.04 ≤ 0.03 15-17 1.25- 2.5 HB≤277 国内 795 620 15 45 UNS N 08367 ≤ 0.03 2 ≤ 1.0 ≤ 0.04 ≤ 0.03 20-22 23.5- 25.5 6-7 0.18- 0.25 715 315 30 化学成份 机械性能 美国 牌号 中国 牌号 C Mn Si P S Cr Ni Mo Cu N T钨 抗拉强度 ksi(MPa) 屈服强度 ksi(MPa) 延伸率 % CN7M 0.07 ≤ 1.5 ≤ 1.5 ≤ 0.04 ≤ 0.04 19 -22 27.5 -30.5 2-3 3-4 62(425) 25(170) 35 CN3MN ≤ 0.03 ≤ 2 ≤ 1 ≤ 0.04 ≤ 0.01 20 -22 23.5 -25.5 6-7 0.75 0.18- 0.26 80(550) 38(260) 35 A743 CA-15 ZG1Cr 13 ≤ 0.15 ≤ 1 ≤ 1.5 ≤ 0.04 ≤ 0.04 11.5- 14 ≤ 1 ≤ 0.5 620 450 18 30 A743 CA-40 ZG2Cr 13 0.2- 0.4 ≤ 1 ≤ 1.5 ≤ 0.04 ≤ 0.04 11.5- 14 ≤ 1 ≤ 0.5 690 485 15 25 A27 415-205 (60-30) ZG200-400 ≤ 0.3 ≤ 0.6 ≤ 0.8 ≤ 0.05 ≤ 0.06 415 205 24 35 WCA ≤ 0.25 ≤ 0.7 ≤ 0.6 ≤ 0.04 ≤ 0.045 415-585 205 24 35 A27 450-240 (65-35) ZG230-450 ≤ 0.3 ≤ 0.7 ≤ 0.8 ≤ 0.05 ≤ 0.06 450 240 24 35 0.25-0 .31 0.6- 0.9 ≤ 0.04 ≤ 0.05 25 .22-.3 450 275 23 50 1029 35 .32-.4 .5-.8 ≤ 0.035 ≤ 0.035 530 315 20 45 1030 0.27-0 .34 0.6- 0.9 ≤ 0.04 ≤ 0.05 490 295 21 WCB ≤ 0.3 ≤ 1 ≤ 0.6 ≤ 0.04 ≤ 0.045 485-655 250 22 35 德国 GP240-GH （1.0619） 0.18- 0.23 0.5- 1.2 ≤ 0.6 ≤ 0.03 ≤ 0.02 420-600 240 22 冲 击 27J A27 485-275 (70-40) ZG270-500 ≤ 0.25 ≤ 1.2 ≤ 0.8 ≤ 0.05 ≤ 0.06 485 275 22 30 WCC ≤ 0.25 ≤ 1.2 ≤ 0.6 ≤ 0.04 ≤ 0.045 485-655 275 22 35 A536 GR65-45-12 （UNS F33100） QT450 -10 448 310 12 A536 GR60-40-18 （UNS F32800） QT400 -18 414 276 18 A536 GR80-55-06 （UNS F33800） QT500 -7 552 379 6 ASTMA439(D-2) F43000 高镍铸铁 ≤ 3 0.7- 1.25 1.5-3 ≤ 0.08 1.75- 2.75 18-22 58(400) 30(207) 8 A436TYPEⅠ 奥氏体铸铁 ≤ 0.5-1-2.8 ≤ 1.5-2.5 13.5- 5.5- 172 3 1.5 0.12 17.5 7.5 化学成份 机械性能 Copp er 铜 Tin 锡。
