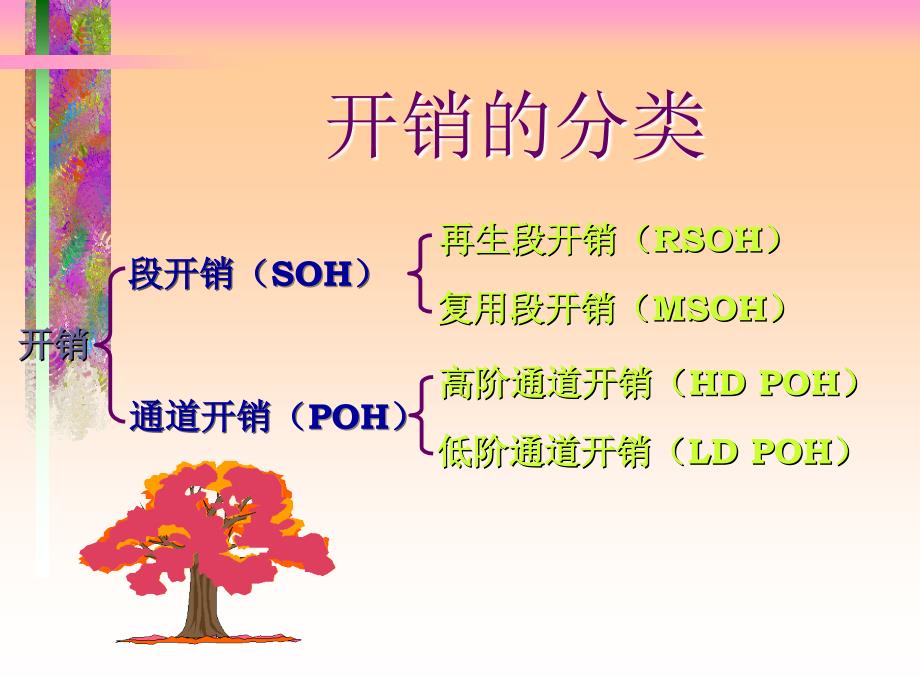

开销的分类,再生段开销（RSOH）,复用段开销（MSOH）,高阶通道开销（HD POH）,低阶通道开销（LD POH）,段开销（SOH）,通道开销（POH）,开销,,,,STM-1 段开销字节安排,,STM-1 段开销字节安排,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,A1 A1 A1 A2 A2 A2,B1,B2 B2 B2,帧定位字节A1和A2：用于识别帧的起始位置再生段误码监视字节B1（BIP-8）：用于再生段误码监视复用段误码监视字节B2（BIP-24）：用于复用段误码监视公务字节E1和E2：用来提供公务联络语声通路F1,使用者通路F1：为特定维护目的而提供临时数据/语声通路数据通信通路（DCC）：用来构成SDH管理网的传送链路J0,再生段踪迹字节：该字节重复发送“段接入点识别符”，以便让接收机确认它与预定的发送端是否处于持续的连接状态自动保护倒换（APS）通路K1和K2：用作复用段APS指令，K1作倒换请求，K2作倒换证实M1,复用段远端误码指示（MS-REI）字节M1：该字节用来传送由B2所检出的复用段远端的误码指示。
1 2 3 4 5 6 7 8 9,123456789,AU PTR,,,,与传输媒质有关的特定字节△：,2.6 SDH-1段开销,2.6.2 再生段开销,（1） 帧定位：A1，A2用于STM-1帧定位，规定为两种固定代码： A1=11110110；A2=00101000，用16进制表示为：A1=F6；A2=28 （2） 再生段踪迹：J0它是再生段接入点的识别符，重复发送一个 代表某接入点的标志，从而使段的接收端能够确认自己与预定的段 的发送端是否是否处于持续的连接状态它用连续16个STM-1帧内 的J0字节组成16字节的帧来传送接入点识别符 （3） 再生段误码监视：B1用于再生段误码检测，使用8比特作奇 偶校验，称作比特间插奇偶（BIP）校验—8比特 （4） 公务通信：E1用于再生段公务联络（EOW），可提供一个 64kbit/s通道 （5） 使用者通路：F1为网络营运者提供一个64kbit/s通路，为特 殊维护目的提供临时的数据/话音通道 （6）数据通信通路（DCC）：D1、D2、D3用于再生段转送再生 器的运行、维护和管理信息，可提供速率为192kbit/s的DCC通道。
2.6.3 复用段开销,（1）复用段误码监视：B2用于复用段的误码检测，即用3个B2 字节的每1比特（共24比特）各支持一个块（共24块） （2）数据通信通路：D4~D12用于复用段传送运行、维护和管理 信息可提供速率为576/kbit/s通道 （3）公务通信：E2用于复用段公务联络线（EOW），可提供速 率为64/kbit/s通路 （4）自动保护倒换（APS）通路：K1，K2（b1~b5)用于复用段 保护倒换信令K1(b1~b4)指示倒换请求的原因，K1（b5 ~b8) 指示提出倒换请求的工作系统续号，K2（ b1~b4)指示复用段 接受侧备用系统倒换开关所桥接到的工作系统序号K2的b5 为“0”表示1+1APS，B5为“1”表示1:nAPS （5）复用段远端缺陷指示（MS-RDI）：K2（ b6 ~b8)用于向复用 段发送端回送接收端状态指示信号，告诉发送端接收端检测到 上游段故障或收到复用段告警指示信号（MS-RDI）当b6 ~b8 为110时，表示MS-RDI其他状态预留将来使用6）同步状态：S1（b5~b8)用于传送同步状态信息b1~b4字节保留， b5~b8字节的含义见下表：,0000 质量未知（现有同步网） 0010 G. 811基准时钟 0100 G. 812转接局从时钟 1000 G. 812本地局从时钟 1011 同步设备定时源 1111 不可用时钟同步,,,SOH S1字节（b5~b8) SDH同步质量等级种类,,,(7) 复用段远端差错指示(MS-REI):M1。
用于将复用段远段检测 到的差错信息往回传送，远端差错信息由BIP- N ×24（B2） 来获得相应的M1字节以二进制计数表示有多少个差错，其 最大范围是0~255BIP-8计算方法,0,1,1,1,0,1,1,1,0,0,1,0,1,0,0,0,0,1,1,1,0,1,1,1,1,1,0,1,1,0,0,1,7 6 5 4 3 2 1 0,,1,1,1,1,0,0,0,1,123……,2430,BIP-8:,BIP-24计算方法,0,1,1,1,0,1,1,1,0,1,1,1,0,1,1,1,0,1,1,1,0,1,1,1,1,1,0,1,1,0,0,1,1,0,1,0,1,1,1,0,7 6 5 4 3 2 1 0,,1 4 7……,0,1,1,1,0,1,1,1,0,1,1,1,0,1,1,1,0,1,1,1,0,1,1,1,1,1,0,1,1,0,0,1,1,0,1,0,1,1,1,0,7 6 5 4 3 2 1 0,7 6 5 4 3 2 1 0,2401,BIP-24:,2403,段层误码检测原理,如下图所示，在发送端A将要发送的首帧所有字节进行BIP-8校 验计算，其结果形成B1，将B1放入第二帧B1字节处。
在接收端 B将接收到的首帧同样进行BIP-8校验计算，并将结果与第二帧 的B1字节进行比较，以此来检出误码STEP1：B站检测出工作通路故障后，利用上行保护光纤发出K1字节，K1字节中包含故障通路编号数 STEP2：A站收到K1字节后，完成下行工作光纤到保护光纤的桥接，并利用下行保护光纤送出K1、K2字节，其中K1字节作为倒换要求，K2字节作为证实 STEP3：B站收到K2字节后，经过对通道编号的确认后进行下行工作光纤到下行保护光纤的桥接，同时根据K1字节的要求进行上行工作光纤和保护光纤的桥接之后，利用上行保护光纤送出K2字节 STEP4：A站收到K2字节后，完成上行工作光纤和保护光纤的桥接APS完成自动保护倒换（APS）与K1、K2字节,2.7 高阶通道开销,高阶通道开销用于高 阶通道的维护和管理 虚容器VC-4和VC-3 各有9个字节，位于虚 容器的第一列B3,H4,K3,,,,,,,,,,,自动保护倒换（APS）通路，备用字节,J1,C2,G1,F2,F3,N1,网络营运者字节,高阶通道踪迹字节,高阶通道使用者通道字节,高阶通道使用者通道字节,位置指示器,通道状态字节,高阶通道信号标记字节,高阶通道误码监视BIP-8字节,VC-3或VC-4,B3,K3,H4,（1）高阶通道踪迹：J1。
J1是虚容器的第一个字节， 用于重复发送“高阶通道 接入点识别符”，接收端 利用J1来确定自己与发送 端是否处于持续的连接状 态,,（2）高阶通道误码检视：B3用于高阶通道的误码监测 （3）高阶通道信号标记：C2用来指示VC-3或VC-44）通道状态：G1用于把路经终端接 收器检测到的通道状态和性能回送到VC-4、 VC-3路径源端，该特性允许在末端或在路 径上任何一点处监视整个一对路经的状态 和性能,,G1（b1-b4）是高阶通道远段差错指示 （HP-REI）路径终端接收器利用通 道B3检测差错，再用G1（b1-b4）来 传送G1（b5）高阶通道远端缺陷指 示B5=1表示远端有缺陷，反之为零G1（b6、b7)留做选用比特 如果不用，应将这两比特置 为“00”“11”，接收端对 这两比特不予理会,（5）高阶通道使用者字节：F1，F2 者两个字节为使用者提供通道单元之间的通信通路， 它们与净荷无关 （6）位置指示字节：H4 用作一般净荷位置指示，也可作特殊净荷位置指示， 例如作VC-12复帧位置指示 （7）自动保护倒换（APS）通路字节：K3（b1-b4). 用于高阶通道保护APS指令。
B5-b8备用） （8）用于高阶通道的串联连接监视（TCM）功能2.8低阶通道开销,低阶通道开销用于低阶通道的维护和管理虚容器VC-12有4个 开销字节，位置如图所示：,（1）低阶通道误码监视：V5（b1,b2)用于低阶通道误码检测 （2）低阶通道远端差错指示（LP-REI）：V5（b3)用于低阶通 道末端的性能回传给通道的始端B3=1表示检测到有BIP-2 差错，反之则无 （3）低阶通道远端失效指示（LP-RFI）：V5（b4)用于通道组 装器回传低阶通道状态b4=1表示检测到失效，反之则无 （4）低阶通道信号标记：V5（b5-b7) （5）低阶通道远端缺陷指示（LP-RDI）：V5（b8)当TU-1通道 AIS或信号缺陷时，用于VC-12组装器回送远端缺陷指示 B8=1表示TU-1通道AIS或信号缺陷，反之则无6）低阶通道踪迹：J2用于重复发送低阶通 道接入点识别符，通道接收端可根据J2来确认 自己与预定的发送端是否处于持续的连接状态 （7）网络营运者字节：N2用于低阶通道的串 连连接监视（TCM）功能 （8）自动保护倒换（APS）通道：K4（ b1-b4) 用于低阶通到保护APS指令。
（9）增强型低介通道远端缺陷指示（LP-RDI） K4（b5-b7)当TU-12通道AIS或信号缺陷时， 用于VC-12组装器向回发送远端缺陷指示功能块主要告警和与开销字节的关系,,,告警的传送举例,TR,RT,TR,RT,TR,RT,TR,RT,,,,,,,,,,MS-RDI,,简明告警信息流程,其中：HP-TIM为高阶通道踪迹字节失配（J1字节） HP-SLM为高阶通道信号标记失配（C2字节）,,告警信息的产生与回送,AIS,。
