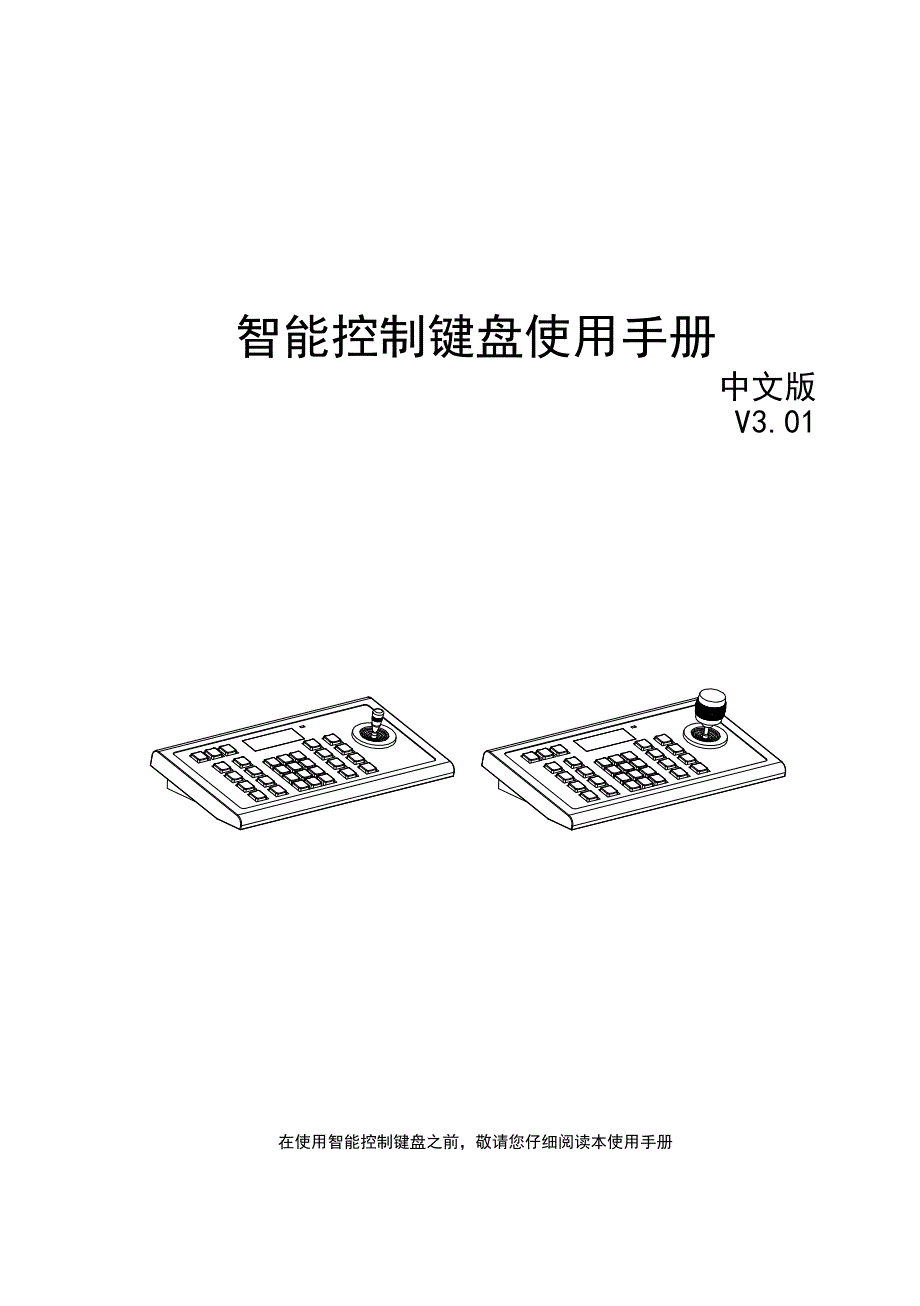

智能控制键盘使用手册 中文版 V3.01 在使用智能控制键盘之前，敬请您仔细阅读本使用手册 目目 录录 欢迎 1 第一章 注意事项 2 第二章 安装指南 3 2.1 设备配置清单.3 2.2 安装准备.3 2.3 安装说明.3 2.4 E2、E3 英文键盘前面板说明4 2.5 C2、C3 中文键盘前面板说明.7 2.6 摇杆操作说明 .9 2.7 控制 DVR 操作指南10 第三章 典型接线示意图 11 3.1 接云台.11 3.2 接 DVR.11 第四章 技术参数 12 附录：快速设置协议更新的内容将会在本手册的新版本中加入我们随时会改进或更新本手册中描述的产品或程序 智能控制键盘使用手册智能控制键盘使用手册 1 第一章第一章 注意事项注意事项 本使用手册是智能控制键盘用户的基本说明书本使用手册由重要安全和警告信息、智能控制键盘 产品的功能说明、性能特点及参数、安装步骤等使用智能控制键盘时必须了解的内容组成 首次使用智能控制键盘者及以前使用过类似产品者在使用本产品前最好先阅读一遍本使用手册 如可能，请最好从第 1 页开始按顺序阅读如用户希望只看需要的部分，也可参考目录加以选择。
★★ 小心运输小心运输 运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏本产品必须采用分体包装形 式运输，无论工程商发货或返回工厂维修，若因采用装配后的整体运输方式而造成的任何产品损坏,不属 保修范围 ★★ 小心安装小心安装 对键盘要轻拿轻放，勿用力挤压各结构部件、防止重压、剧烈震动等不正确的操作方法，否则可能 引起机械故障，影响键盘的整体性能安装时必须遵守各项电气安全标准,配用本机自带的专用电源适配 器控制信号在传输过程中应与高压设备或电缆保持足够的距离,必要时还要做好防雷击、防浪涌等防护 措施在未完成全部安装工作前，请勿通电 摇杆为易损体，操作时切勿用力过猛，液晶显示屏为易损体，切勿挤压，或长时间在强光下直射 返修时，切记使用原包装或妥善包装好后再托运 ★★ 切勿拆卸切勿拆卸 请不要自行拆卸键盘内部器件，本产品内部并无用户可自行维修的部件，有关维修工作，必须由我 公司授权的维修人员进行 ★★ 小心维护小心维护 应小心使用智能控制键盘,应避免受撞或震动若使用不当，将受损害不要用强烈的或磨损性洗 涤剂清洗智能控制键盘表面清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。
让控制键盘在技术指标允许的温度及湿度范围内工作请不要将键盘置于雨中或潮湿的环境之中， 以免发生短路或电击的危险，键盘内部属精密电子器件，请勿随意打开外壳，以免发生故障 请按工作环境要求使用本产品： 工作环境智能控制键盘 环境温度-35～40℃ 环境湿度95% 大气压力86～106KPa 供电电源DC12V/500mA 智能控制键盘使用手册智能控制键盘使用手册 2 第二章第二章 安装指南安装指南 2.12.1 设备配置清单设备配置清单 名称数量备注 DC12V 开关电源1 个输入电压：AC110V～220V 4P 接头1 个 《使用手册》1 本 合格证1 份 保修卡1 份 2.22.2 安装准备安装准备 1.1.基本要求基本要求 在开始安装和使用之前,请先阅读以下的警告信息: 应该由经过培训的有资格的服务人员进行安装和维护,并遵守当地的电器安装规定所有的电气工作 都必须遵守使用最新的电气法规，防火法规以及有关法规根据装箱单查验所有随机附件是否齐全，确定 该产品的应用场所和安装方式是否与所要求的相吻合，若不吻合，请联系经销商请按工作环境要求使用 本品 2.2.电缆的准备工作电缆的准备工作 2.2.3 3 安装说明安装说明 1.1.后面板接口后面板接口 ：OUT-PORT RS-485 主控口连接云台、解码器或 DVR。
：IN-PORT RS-485 副控口级联键盘 ：电源输入 直流 DC12V/500mA 备注：E2、E3、C2、C3 系列智能控制键盘后面物理接口部分相同 智能控制键盘使用手册智能控制键盘使用手册 3 2.42.4 E2E2、、E3E3 英文键盘前面板说明英文键盘前面板说明 1.1.按键说明按键说明 [Esc]返回上一级菜单 [Setup]长按 3 秒，进入控制键盘参数设置状态(默认密码：8888) [Lock]键盘锁 [Addr]球机地址码选择 [Del]删除预置点 [F1]辅助功能键,需先输入数字键配合 [F2]辅助功能键,需先输入数字键配合 [Pan-A]线扫限位 A [Pan-b]线扫限位 B 并启动限扫 [Auto]水平自动扫描 [Track]预置点轨迹扫描 [0]～[9]数字键 0、1、2、3、4、5、6、7、8、9 [Clear]清除当前输入内容 [Enter]确认当前输入内容 [Set]设置预置点 [Call]调用预置点 [Open]光圈开 [Close]光圈关 [Far]聚焦远 [Near]聚焦近 [Tele]扩大镜头视野(倍数放大) [Wide]缩小镜头视野(倍数缩小) 2.2.液晶屏说明液晶屏说明 液晶屏显示说明 按键上的所有操作均会在液晶屏上对应显示。
液晶屏会在智能控制器没有收到任何输入的情况下， 智能控制键盘使用手册智能控制键盘使用手册 4 10 秒后进入自动省电模式（亮度降低到最小） P-D 2400BPS #001 INPUT NUM: 第一行显示为键盘当前的状态，通电情况下一直显示:其中 P-D 表示协议 PELCO-D，2400BPS 表示的波 特率为 2400BPS，#XXX 为当前操作的球机地址第二行显示为键盘当前的操作状态 3.3.键盘操作说明键盘操作说明 ★ 镜头变焦全景图像[WIDE] 显示：*******WIDE ******* ★ 镜头变焦特写图像[TELE] 显示：******* TELE******* ★ 调整镜头聚焦远[FAR] 显示：******* FAR ******* ★ 调整镜头聚焦近[NEAR] 显示：******* NEAR******* ★ 镜头光圈开[OPEN] 显示：******* OPEN ******* ★ 镜头光圈关[CLOSE] 显示：****** CLOSE******* ★ 选择 N 号云台摄像机，操作方法：N +[ADDR] N：摄像机号 0～255 功能：选择待控制球机机的地址。
★ 设置 N 号预置点，操作方法：N +[Set] N：预置点号 0～255 功能：存储当前位置，并将该位置作为第 N 号位置 ★ 调用 N 号预置点，操作方法：N +[Call] N：预置点号 0～255 功能：将球机转到 N 号预置点的位置 ★ 删除第 N 个预置点，操作方法：N +[DEL] N：预置点号 0～255 功能：将存储的第 N 号预置点删除 ★ 键盘锁功能设置 1) 锁定键盘 在正常操作模式下，按[LOCK]键，输入 4 位键盘密码后按[Enter]后键盘进入锁定模式，在锁定模 式下，不能发送命令 2) 解锁键盘 在锁定模式下，按[LOCK]键，输入 4 位键盘密码后按[Enter]则解锁键盘，恢复到正常的操作模式 4.4.键盘参数设置键盘参数设置 长按[Setup]键 3 秒，输入正确的键盘密码（出厂默认密码：8888） ，进入键盘参数设置模式 智能控制键盘使用手册智能控制键盘使用手册 5 1.PROTOCOL SET 2.BPS SET 3.SOUND SET 4.PASSWORD SET ★ 协议设置（出厂默认控制协议为 PELCO-D）： 1) 进入键盘参数设置模式后，摇杆上下至显示屏显示为: { { PROTOCOLPROTOCOL SETSET } }。
2) 按[Enter]键后摇杆上下选择所需要的控制协议，再按[Enter]键确认 3) 按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式 ★ 波特率设置（出厂默认波特率为 2400BPS）： 1) 进入键盘参数设置模式后，摇杆上下至显示屏显示为: { { BPSBPS SETSET } } 2) 按[Enter]键后摇杆上下选择所需要的波特率，再按[Enter]键确认 3) 按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式 ★ 按键声音设置（出厂默认为开）： 1) 进入键盘参数设置模式后，摇杆上下至显示屏显示为: { { SOUNDSOUND SETSET } } 2) 按[Enter]键后摇杆上下选择 ON(打开按键声)或 OFF(关闭按键声)，再按[Enter]键确认 3) 按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式 ★ 管理密码设置（出厂默认密码：8888）： 1) 进入键盘参数设置模式后，摇杆上下至显示屏显示为: { { PASSWORDPASSWORD SETSET } } 2) 按[Enter]键进入设置管理密码，通过数字键输入你所需要的密码(4 位数字)后按[Enter]键确认，然 后再次输入新密码后按[Enter]。
两次输入密码必须一样，否则不能重新设置新密码， 3) 按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式 智能控制键盘使用手册智能控制键盘使用手册 6 2.52.5 C2C2、、C3C3 中文键盘前面板说明中文键盘前面板说明 1.1.按键说明按键说明 [退出]返回上一级菜单 [设置]长按 3 秒，进入控制键盘参数设置状态(默认密码：8888) [锁定]键盘锁 [地址]球机地址码选择 [删除]删除预置点 [F1]辅助功能键,需先输入数字键配合 [F2]辅助功能键,需先输入数字键配合 [限位 1]线扫限位 A [限位 2]线扫限位 B 并启动限扫 [自动]水平自动扫描 [轨迹]预置点轨迹扫描 [0]～[9]数字键 0、1、2、3、4、5、6、7、8、9 [清除]清除当前输入内容 [确认]确认当前输入内容 [设置]设置预置点 [调用]调用预置点 [光圈+]光圈开 [光圈-]光圈关 [聚焦远]聚焦远 智能控制键盘使用手册智能控制键盘使用手册 7 [聚焦近]聚焦近 [放大]扩大镜头视野(倍数放大) [缩小]缩小镜头视野(倍数缩小) 2.2.液晶屏说明液晶屏说明 按键上的所有操作均会在液晶屏上对应显示。
液晶屏会在智能控制器没有收到任何输入的情况下， 10 秒后进入自动省电模式（亮度降低到最小） P-D 2400B 地址：001 输入:000 第一行显示为键盘当前的状态，通电情况下一直显示:其中 P-D 表示协议 PELCO-D，2400BPS 表示的波 特率为 2400BPS，#XXX 为当前操作的球机地址第二行显示为键盘当前的操作状态 3.3.键盘操作说明键盘操作说明 ★ 镜头变焦全景图像[缩小] 显示：*******WIDE ******* ★ 镜头变焦特写图像[放大] 显示：******* TELE******* ★ 调整镜头聚焦远[聚焦远] 显示：******* FAR ******* ★ 调整镜头聚焦近[聚焦近] 显示：******* NEAR******* ★ 镜头光圈开[光圈开] 显示：******* OPEN ******* ★ 镜头光圈关[光圈关] 显示：****** CLOSE******* ★ 选择 N 号云台摄像机，操作方法：N +[地址] N：摄像机号 0～255 功能：选择待控制球机机的地址 ★ 设置 N 号预置点，操作方法：N +[设置] N：预置点号 0～255 功能：存储当前位置，并将该位置作为第 N 号位置。
★ 调用 N 号预置点，操作方法：N +[调用] N：预置点号 0～255 功能：将球机转到 N 号预置点的位置 ★ 删除第 N 个预置点，操作方法：N +。
