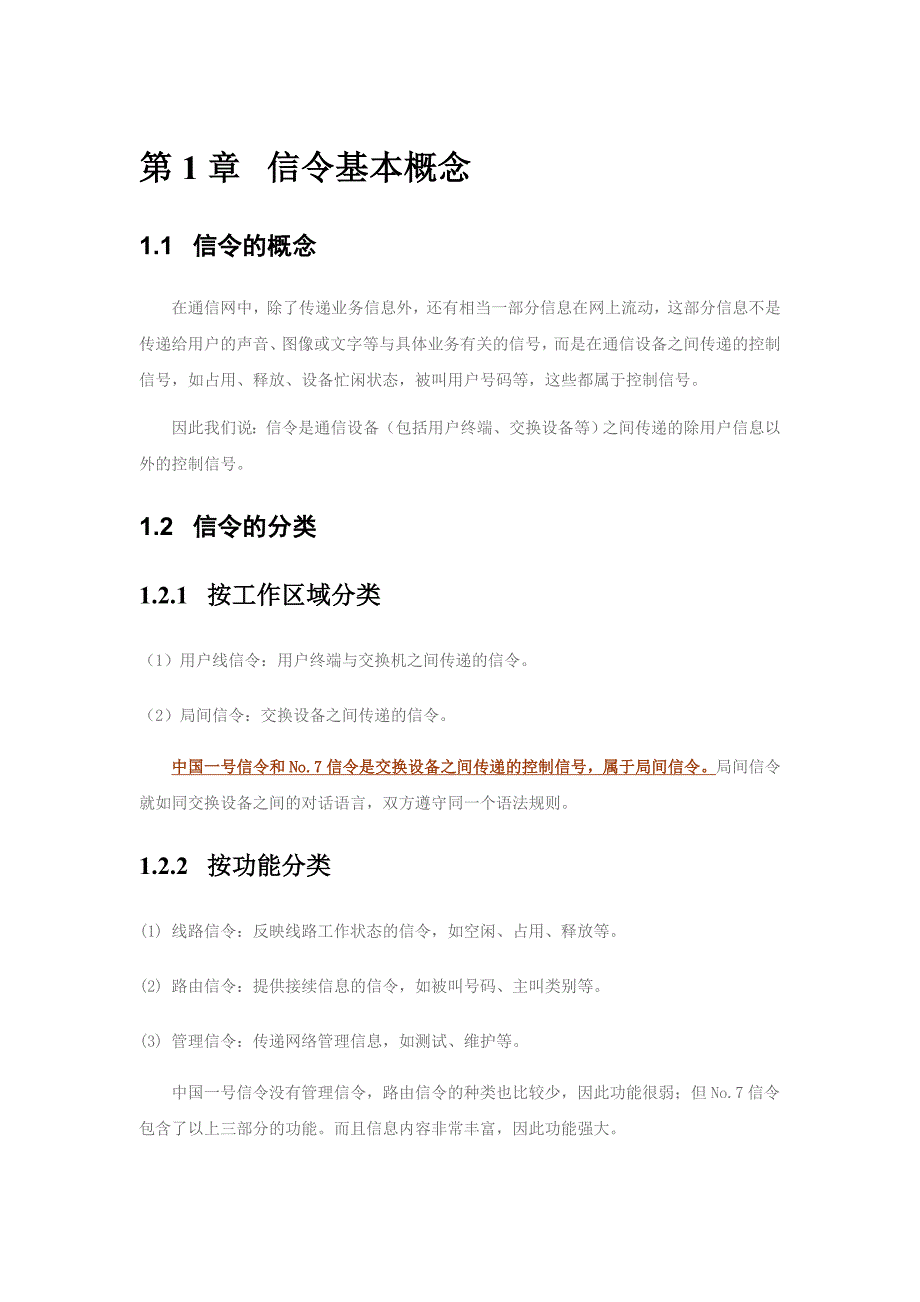

第1章 信令基本概念1.1 信令的概念在通信网中，除了传递业务信息外，还有相当一部分信息在网上流动，这部分信息不是传递给用户的声音、图像或文字等与具体业务有关的信号，而是在通信设备之间传递的控制信号，如占用、释放、设备忙闲状态，被叫用户号码等，这些都属于控制信号因此我们说：信令是通信设备（包括用户终端、交换设备等）之间传递的除用户信息以外的控制信号1.2 信令的分类 1.2.1 按工作区域分类（1）用户线信令：用户终端与交换机之间传递的信令2）局间信令：交换设备之间传递的信令中国一号信令和No.7信令是交换设备之间传递的控制信号，属于局间信令局间信令就如同交换设备之间的对话语言，双方遵守同一个语法规则1.2.2 按功能分类(1) 线路信令：反映线路工作状态的信令，如空闲、占用、释放等2) 路由信令：提供接续信息的信令，如被叫号码、主叫类别等3) 管理信令：传递网络管理信息，如测试、维护等中国一号信令没有管理信令，路由信令的种类也比较少，因此功能很弱；但No.7信令包含了以上三部分的功能而且信息内容非常丰富，因此功能强大1.2.3 按信道分类随路信令（CAS）：信令信息在对应的话音通道上传送，或者在与话音通道对应的固定通道上传送（如数字线路信号）。
图1-2是交换机使用随路信令的情况共路信令（CCS）：信令信息在专门的高速数据通道上传送，如64kbps数字通道图1-3是交换机使用共路信令的情况中国一号信令属随路信令，No.7信令属共路信令1.3 随路信令和共路信令的特点1.3.1 中国一号信令特点信号在话音通道上传送 信号频率范围在780HZ～1140HZ及1380HZ～1980HZ之间 收发互控、传送速度慢信息容量小中国一号信令的前向信号只有15种不同的组合，后向信号只有6种不同的组合要为用户提供多种复杂的业务，就需要大量的信令信息，中国一号显然不能满足要求通信期间无信令通道 由于信令通道使用的是用户的话路，因此用户通话期间无信令通道可用这就会限制一些新业务的提供如业务转换，通话转为，或通话转为文件传送等1.3.2 No.7 信令特点有独立的信令数据通道 信令通道为64kbps的数字通道之所以采用这个速率，是因为目前交换机的中继电路是每条话路占一个64kbps数字通道，局间传递的No.7信令就是利用现有的中继话路，因此信令通道的速率为64kbps信息容量大，传递速度快No.7信令的信息以二进制编码的形式表示，一个八位码就能表示256种不同的含义，可见其信息容量是很大的。
而在64kbps的数字通道上，只需125us就能发送出去一个8位码，每秒钟能发送8000个8位码可以看出其传递信息的速度是相当快的应用范围广，适应未来发展No.7信令可以为ISDN、移动网、智能网提供信令支持，以前使用的各种信令则不能通信期间仍可传送信令 由于传送信令不占用话路，因此可以在用户通信期间同时传送信令要求传输系统误码率低由于No.7信令信息以二进制编码形式发送，如果传输时出现误码，就会使信息传送出错，如果传输误码率高，就会使信息无法发送因此要求传输系统的误码率在10-7 以下要求话路有自检能力 No.7信令在向对局发送占用信号之前，要确保将要占用的这条话路是畅通的因此中继设备应能检测话路的状态，并报告给信令处理部分信令网与通信网分离，便于维护，可以传送各种与电路无关的管理、维护、信息查询消息等等第2章 一号信令概述2.1 简介中国一号信令系统是国际R2信令系统的一个子集，是一种双向信令系统，可通过2线或4线传输按信令传输方向，分为(1)前向信令和(2)后向信令；按信令功能，分为(1)线路信令和(2)记发器信令2.2 数字型线路信令(line signal)在PCM数字传输系统中必须采用局间数字型线路信令。
为提供30个话路线路信令的传输，提出了复帧的概念，即由16个子帧（每子帧为125祍，含32个时隙）组成一个复帧这样，一个复帧中就有16个TS16,其中一个TS16的前4个比特用作复帧同步，后4个比特中用一个比特作复帧失步对告，其余15个TS16分别用作30个话路的线路信令传输PCM的帧结构中TS16的分配情况如图2-1所示0帧第16时隙1帧第16时隙2帧第16时隙…… 00 00 XY XXabcd第1话路abcd第16话路abcd第2话路abcd第17话路……图2-1 第16时隙比特分配线路信令主要用来监视中继线的占用、释放和闭塞状态，有前向和后向之分，主要有以下几种类型：(1)占用(0011)： 前向信令，请求被叫端接收后续信令通常会使被叫端由 空闲状态变为 忙状态2)占用确认(1111)： 后向信令，是对占用信令的响应，表示被叫端已由空闲态变为忙态3)应答(0111)： 后向信令，表示被叫话机或终端已经应答4)前向释放(1011)： 前向信令，用于结束呼叫占用的所有交换和传输设备5)后向释放(1111)： 后向信令，表示被叫终端已经终止通信，释放了通信网络链 路。
6)释放保护(1011)： 后向信令，是对前向释放信令的响应，表示被叫端的线路及交换设备已经完全恢复到空闲态在被叫端尚未结束释放保护过程之前，系统将保护该线路不被再次占用7)闭塞(1111)： 后向信令，通知主叫端将该线路置于闭塞状态，禁止此后主 叫端出局呼叫占用该线路8)示闲(1011)： 前向（后向）信令，表示主叫端（被叫端）已处于空闲状态， 可供新生的呼叫使用2.3 MFC记发器信令(register signal)2.3.1 多频互控方式（MFC）多频方式的带内多频编码记发器信号简称多频互控记发器信号在这种信号方式中，前向信号和后向信号都是连续的，它对每一个前向信号都用一个后向信号加以证实2.3.2 记发器信令的含义在程控交换设备中，记发器是一种用来产生、发送和接收特定信号（例如多频信号、双音频信号、FSK信号）的设备，在中国一号局间信令中，多频记发器用来收发多频信号，多频信号则用于传送主被叫号码、呼叫类别、被叫状态等信号记发器信号主要完成主、被叫号码的发送和请求，主叫用户类别、被叫用户状态及呼叫业务类别的传送分前向信号和后向信号，前向信号又分Ⅰ、Ⅱ两组，后向信号分A、B两组。
它们的定义如下表所示：表2-1 记发器信号的基本含义前向信号组别名称基本含义容量ⅠKA主叫用户类别15KC长途接续类别5KE长市（市内）接续类别5数字信号数字0～910ⅡKD发端呼叫业务类别6后向信号组别名称基本含义容量AA信号收码状态和接续状态的回控证实6BB信号被叫用户状态6一、前向Ⅰ组信号：前向Ⅰ组信号由接续控制信号和数字信号组成1)、KA信号 KA信号是发端市话局向发端长途局或发端国际局前向发送的主叫用户类别信号，KA信号提供本次接续的计费种类（定期、立即、免费）和用户等级（普通、优先）这两种信号的相关组合用一位KA编码表示，因此，KA信号为组合类别信号KA信号中有关用户等级和通信业务类别信息由发端长途局译成相应的KC信号含义如下表所示：表2-2 KA信号含义KA信号编码信号含义1普通，定期2普通，用户表，立即3普通，打印机，立即4备用5普通免费6备用7备用8优先定期9备用10优先、免费11备用12备用13测试呼叫14备用15－2)、KC信号：KC信号是长话局间前向发送的接续控制信号，具有保证优先用户通话，控制卫星电路段数等功能含义如下表所示：表2-3 KC信号含义KC信号编码信号含义11备用12指定电路呼叫13测试呼叫14优先呼叫15控制卫星电路段数，表示已选用了一段卫星电路3)、KE信号： KE信号是终端长话局向终端市话局以及市话局间前向传送的接续控制信号。
含义如下表所示：表2-4 KE信号含义KE信号编码信号含义11语音邮箱通知用户留言12“T”测试呼叫13备用14备用15语音邮箱取消通知用户留言 4)、数字信号数字信号“0～9”用来表示主、被叫用户号码此外，数字“15”信号表示主叫用户号码已发完二、后向A组信号后向A组信号是前向Ⅰ组信号的互控信号，起控制和证实前向Ⅰ组信号的作用含义如下表所示：表2-5 A组信号含义A组信号编码信号含义1A1：发下一位号码2A2：由第一位发起3A3：转至B组信号4A4：机键拥塞5A5：空号6A6：发KA和主叫用户号码三、前向Ⅱ组信号（KD）KD信号是发端业务类别含义如下表所示：表2-6 KD信号含义KD信号编码信号含义1长途话务员半自动呼叫2长途自动呼叫（通信或用户，用户数据通信）3市内4市内用户或用户数据通信、优先用户5半自动核对主叫号码6测试呼叫 四、后向B组信号（KB）KB信号是表示被叫用户状态的信号，起证实KD信号和控制接续的作用含义如下表所示：表2-7 KB信号含义KB信号编码信号含义 长途接续或测试接续时（当KD＝1、2或6时）市话接续时（当KD＝3或4时）1被叫用户空闲被叫用户空闲，互不控制复原2被叫用户“市忙”备用3被叫用户“长忙”备用4机键拥塞被叫用户忙或机键拥塞5被叫用户空号被叫用户空号6备用被叫用户空闲，主叫控制复原 2.4 信令编码2.4.1 线路信令线路信令分模拟线路信令和数字型线路信令。
模拟线路信令利用通过中继线的电流或某一单音频（有2600Hz或2400Hz两种）脉冲信号表示；数字型线路信令通过数字编码表示2.4.2 记发器信令记发器信号一般采用双音多频方式编码，采用120Hz的等差级频前向信号采用1380Hz ～1140Hz频段，按六中取二编码，最多可组成15种信号后向信号采用780Hz～1140Hz频段，按四中取二编码，最多可组成6种信号2.5 信令传输2.5.1 线路信令对模拟线路信令，一般通过话音通道传输；对数字型线路信令，则通过PCM系统的第16时隙传输2.5.2 记发器信令 记发器信号的传输可采用互控方式（MFC）或非互控方式（MFP）进行，采用互控方式时，一个互控周期分四个节拍第一个节拍主叫端发送前向信号；第二个节拍被叫端收到前向信号，回送后向信号；第三个节拍为主叫端收到后向信号，停发前向信号；第四个节拍为被叫端检测到前向信号停发，停发后向信号 记发器信号为带内信号（频率在话音频带内），因此既可通过模拟信道直接传输；也可经PCM编码后，由数字信道传输正因为记发器信号是在话音信道内传输，所以一号信令是一种随路信令第3章 一号信令分类及其介绍中国一号信令系统是国际R2信令系统的一个子集，是一种双向信令系统，可通过2线或4线传输。
按信令传输方向，分为前向信令和后向信令；按信令功能，分为线路信令和记发。
