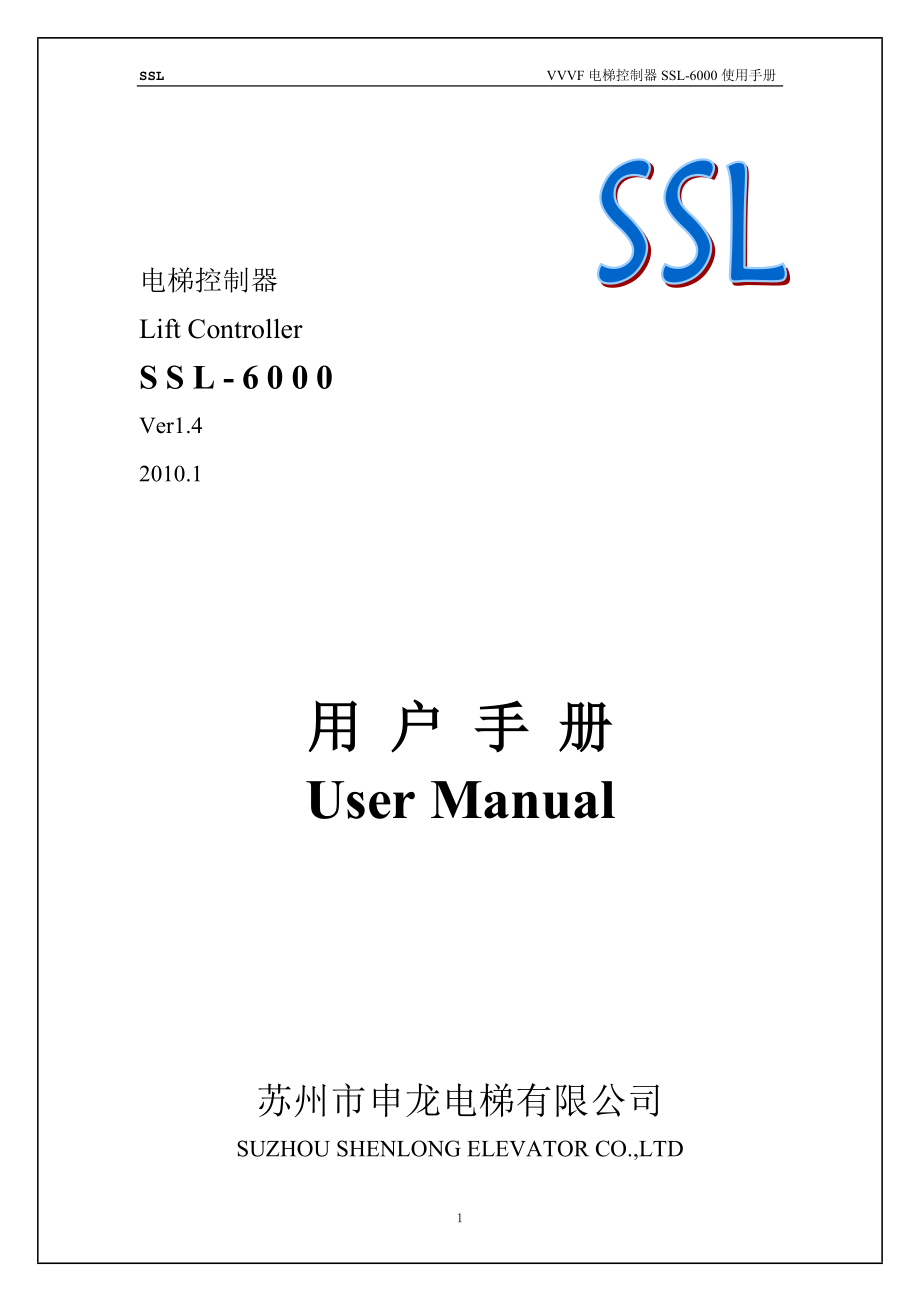

SSL VVVF 电梯控制器 SSL-6000 使用手册 １ 电梯控制器 Lift Controller S S L - 6 0 0 0 Ver1.4 2010.1 用用 户户 手手 册册 User Manual 苏州市申龙电梯有限公司 SUZHOU SHENLONG ELEVATOR CO.,LTD SSL VVVF 电梯控制器 SSL-6000 使用手册 ２ 读者对象读者对象 用户 电梯调试人员 工程维护人员 用户技术支援人员 SSL VVVF 电梯控制器 SSL-6000 使用手册 ３ 前前 言言 感谢使用苏州市申龙电梯有限公司电梯控制系统本手册对申龙电梯串行通讯控制系 统中的电梯专用控制器及其辅件的结构原理、调试使用等进行了简洁系统的阐述本手册 可作为采用 SSL-6000 电梯专用控制器进行系统设计的参考资料，也可作为系统安装、调 试、维护的使用资料 SSL-6000 微机控制系统适用于 4m/s 以下，全集选 64 层以内 VVVF 电梯控制系统。
该 系统主要有以下一些功能特点： ①SSL-6000 采用单 CPU+CPLD 结构, 32 位 ARM 芯片，它是基于一个支持实时仿 真和跟踪的 32 位的微控制器，带有 256k 字节嵌入的高速 Flash 存储器128 位的存储器 接口和独特的加速结构使 32 位代码能够在最大时钟速率(SSL-6000 为 44M ) 下运行 ②采用 CANBus 局域网串行通讯技术，通讯速度高达 125Kbit/S，指令通讯延时 第二分速度第三分速度， 视实际情况而设置 设置值范围：4m/S≥额定速度＞第一分速度＞第二分速度＞第三分速度 不使用的速度必须设置为‘0’ 额定速度必须设置准确额定速度必须设置准确 额定速度一般为曳引机铭牌上的标称梯速 或额定速度=变频器内设定的高速运行速度（比如 EMERSON ES 中 18.17，SIEI 中 Multi speed7） 可以通过“主板呼梯→手动输入” 界面中的速度显示来判断最高速度设置是否准确， 偏差以±10%为限，偏差太大会影响呼梯截车,或出现 46 号故障信息 10.4.3.2 控制设置→数据设置→II 备用参数一 传动系数为曳引绳绕组传动比（备用） 10.4.3.3 控制设置→数据设置→III 分辨率 编码器设置选项——编码器分辨率设置，与设置脉冲输入口一或脉冲输入口二(J16 或 J17)连接的编码器旋转一周的脉冲数，设置范围为：100~20000P/R。
10.4.3.4 控制设置→数据设置→IV 分频比 设置脉冲输入口一或脉冲输入口二(J16 或 J17)的计数脉冲的分频比，计数脉冲信号从 变频器分频输入时，分频比与变频器设置一致，设置范围为 1~9 ：1 10.4.3.5 控制设置→数据设置→V 备用参数二 编码器设置选项——编码器分辨率设置（备用） 10.4.3.6 控制设置→数据设置→VI 备用参数三 10.4.3.7 控制设置→数据设置→VII 额定转速 额定转速为曳引机实际运行时的电机转速，设置范围为： 0~2000 r/min 若额定速度（主板内：控制设置→数据设置→I 电梯速度）非曳引机铭牌上的标称梯 速，则额定转速为：n=（主板内设定的额定速度 / / 曳引机铭牌上的标称梯速）××电机额 定转速 SSL VVVF 电梯控制器 SSL-6000 使用手册 ６６ 10.4.3.8 控制设置→数据设置→VIII 减速距离 电梯减速距离共有四个设置选项：减速距离一至减速距离四，分别对应以额定速度至 第三分速度运行时电梯的减速距离，设置单位为 mm ，设置范围为：20000 mm减速距离 一减速距离二减速距离三减速距离四。
减速距离二减速距离二 不能设定为不能设定为‘‘0’’. 10.4.3.9 控制设置→数据设置→IX 门区范围 门区范围与门区隔磁板的长度一致，设置范围为：100~999mm该参数可以用来调节 平层精度 10.4.3.10 控制设置→系统设置→1 系统时钟 1 3:3 4:1 1 时时 钟钟 0 5/0 6/1 0 系统时钟显示当前系统实时时钟，格式为 24 小时制： 时A分A秒 年/月/日 按“ Ctrl ＋ Enter ”键确认后进入时钟设置状态，屏幕上在显示年的位置上闪烁光标， 设置方法为点动 、 、Ctrl ＋ 、 Ctrl ＋ 键可以左、右、上、 下移动光标位置，按 、 键增减数值按 “Ctrl ＋ Esc ”键确认后，改写时 钟值并退出时钟设置状态，重新显示实时时钟数值若设置符合时间和日期设置规范，则 改写成功，否则改写失败，继续显示上次设置结果 10.4.3.11 控制设置→系统设置→II 系统 RS232 通讯 RS232 通讯菜单为监控口通讯速度进行设置，波特率设置范围为：4800～19200。
按 、 键选择数值 10.4.3.12 控制设置→系统设置→III 备用输入 10.4.3.13 控制设置→系统设置→IV 备用输出 10.4.3.14 控制设置→系统设置→V 时间预设 保养时间按电梯运行次数进行设定，以便提醒按时保养，为 8 位十进制数，设置范围 为：00000000~99999999，设置方法请咨询申龙技术中心 10.4.3.15 控制设置→系统设置→VI 功能设定 10.4.3.16 控制设置→系统设置→Ⅶ 电梯编号 10.4.3.17 控制设置→参数设置→I 呼梯控制 可以设定全集选和货梯（XPM）功能 SSL VVVF 电梯控制器 SSL-6000 使用手册 ６７ 10.4.3.18 控制设置→参数设置→II 楼层设置 楼层参数设置菜单中包括楼层总数、消防撤退层、锁梯泊梯层、自返基站层、地下层 设置设置方法为单独点动键 、 键可以移动位数，按 、 键增减数值 楼层设置菜单有五个设置项，如下所示： Ⅰ 总层数设置 Ⅱ 地下层站数 Ⅲ 消防撤退层 Ⅳ 锁梯泊梯层 Ⅴ 自返基站层 VI 上偏置楼层 VII下偏置楼层 总层数设置——设置电梯总楼层数（安装的隔磁板数） ，设置范围为：1～64。
地下层站数——设置电梯地下停泊的楼层，设置范围为：0～64 消防撤退层——设置电梯消防撤退楼层，设置范围为：1～64 锁梯泊梯层——设置锁梯后电梯停泊的楼层，设置范围为：1～64 自返基站层——设置电梯自动返回基站的楼层，设置范围为：1～64 上偏置楼层——设置并联电梯中偏置楼层，如果存在二台电梯楼层不同的情况下，其 中有一台比另一台高出 n 层，那么并联的两台电梯需设定该参数 n设 定范围为：0~64 下偏置楼层——设置并联电梯中偏置楼层，如果存在二台电梯楼层不同的情况下，其 中有一台比另一台低出 n 层，那么并联的两台电梯需设定该参数 n设 定范围为：0~64 10.4.3.19 控制设置→参数设置→Ⅲ 时间设置 时间设置有十六个设置项，选项显示如下图所示： 抱闸启动延时 抱闸停车延时 SSL VVVF 电梯控制器 SSL-6000 使用手册 ６８ 开门到位 延时 运行保护时间 自返基站延时 空闲节能延时 启动防颤延时 方向撤消延时 检修停车延时 消防员延时 到站铃响延时 热保护延时 提前开门延时 蠕动平层延时 使能撤消延时 到站提示 延时 抱闸启动延时——设置变频器给出开闸信号（R2 信号）到输出抱闸接触器的时间，设 置范围为： 0~5000 mS。
抱闸停车延时——设置主板完全撤销段速后到停止输出抱闸接触器的时间，设置范围 为： 0~5000 mS 开门到位延时——设置电梯由开门到位状态到自动关门动作的保持时间，设置范围为： 0~9 S 运行保护时间——设置电梯在全程运行的保护时间，设置范围为：0~5000 S 自返基站延时——设置电梯空闲后自动返回基站的延时时间，设置范围为： 0~5000 S 空闲节能延时——设置电梯由空闲状态进入节能状态延时时间，设置范围为：0~5000 S SSL VVVF 电梯控制器 SSL-6000 使用手册 ６９ 启动防颤延时——设置电梯从门锁接通到主板输出运行接触器的延时时间以防止因门 锁的颤动带来的不利影响，设置范围为：0~5000 mS 方向撤消延时——设置主板停止输出抱闸接触器至主板撤销变频器运行方向信号的延 时时间，设置范围为：0~5000 mS 检修停车延时——设置电梯检修运行下，电梯从检修上行或下行的方向撤消到停止输 出抱闸接触器的延时时间设置范围为：0~5000 mS 消防员延时——设置电梯返回消防层后，延时多少时间自动进入消防员状态。
设置范 围为：0~5000 mS 设定为“0” 时，进入消防员状态必须要“司机”+“消防” 开关同时动作 到站铃响延时——设置电梯在快车运行减速停车时，输出到站铃的维持时间，设置范 围为：0~5000 mS 默认值： 500 mS 热保护延时 —— 设置在热保护开关恢复正常后，经过设定的延时时间后，电梯自动 进入正常状态 提前开门延时——设置主板输出停站继电器后，延时多少时间输出开门信号0~5000 mS设为 0 取消此功能，默认值：0. 蠕动平层延时——设置当电梯满足蠕动平层条件，启动蠕动平层功能的延时时间设 为 0 取消此功能，默认值： 0. 使能撤消延时——设置主板撤销方向信号后延时多少时间撤消使能信号的时间 0~5000 mS默认值： 500. 到站提示延时——设置电梯快车减速停车时，进入门区后经过延时时间，轿厢显示板 启动停车闪烁功能0~5000S默认值： 2. 10.4.3.20 控制设置→参数设置→IV 逻辑设置 控制器输入点的常开、常闭逻辑通过该菜单设置, 包括两组逻辑设定 逻辑设置一为主板对应的输入点逻辑属性设定： P１ 01234567 P 201234567 P 301234567 P 401234567 P 90124 逻辑设置二为 S01(S01D)板逻辑属性设定： 逻辑设置二中对应的 C(X)和 D(X)分别对应单操纵箱控制单门或前后门和双操纵箱控 制前后门时需增加后门 S01 板的逻辑属性设定。
SSL VVVF 电梯控制器 SSL-6000 使用手册 ７０ C0 0123456789 C10 012345 D0 0123456789 D10 012345 备注： C0– C15 为 S01（S01D）板 16 个输入点信号 单操纵箱控制单门或前后门时单操纵箱控制单门或前后门时 S01（（S01D）对应的输入点信号：）对应的输入点信号： S01（S01D）输入 点 对应 S01（S01D） C0司机输入点逻辑设置（SJ） C1直驶输入点逻辑设置（ZS） C2超载输入点逻辑设置（CZ） C3前门开门到位输入点逻辑设置（SK） C4前门关门到位输入点逻辑设置（SG） C5前门开门输入点逻辑设置（KM） C6前门关门输入点逻辑设置（GM） C7前门光幕（安全触板）逻辑设置（AP） C8轻载开关输入点逻辑设置（QZ） C9满载开关输入点逻辑设置（MZ） C10开门延时按钮（LCU） C11前后门转换开关输入点逻辑设置（QHK） C12独立运行开关输入点逻辑（KDL） C13后门开门到位输入点逻辑设置（KDO） C。
