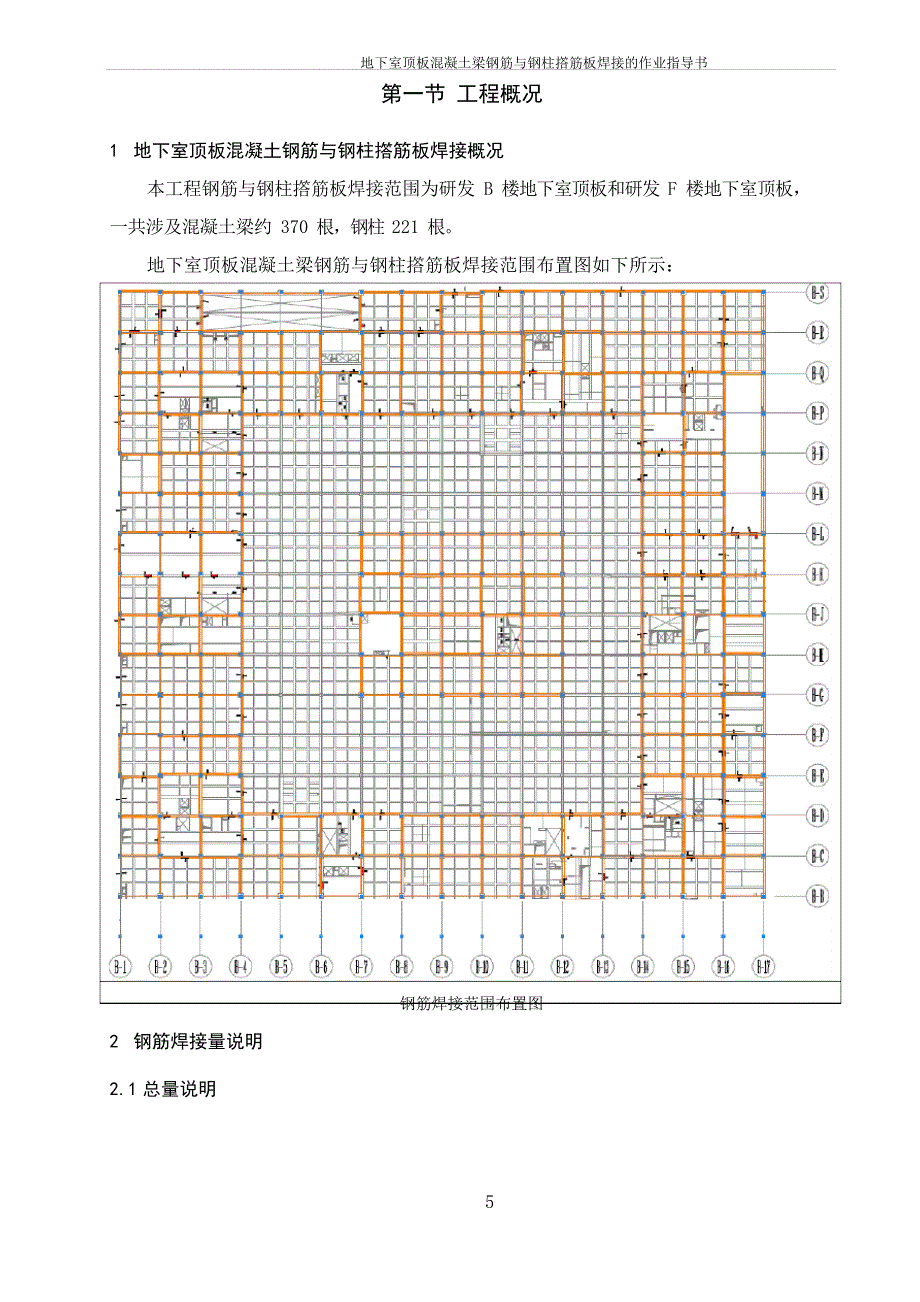

地下室顶板混凝土梁钢筋与钢柱撘筋板焊接的作业指导书第一节 工程概况1 地下室顶板混凝土钢筋与钢柱撘筋板焊接概况本工程钢筋与钢柱撘筋板焊接范围为研发 B 楼地下室顶板和研发 F 楼地下室顶板， 一共涉及混凝土梁约 370 根，钢柱 221 根地下室顶板混凝土梁钢筋与钢柱撘筋板焊接范围布置图如下所示：钢筋焊接范围布置图2 钢筋焊接量说明2.1 总量说明5钢筋搭接节点示意图焊接部位主筋面筋底筋腰筋合计焊接接头数〔个〕 备注14160 焊接长度为 5d9360 底筋上排钢筋直接弯锚，不需焊接1008033600焊接钢筋部位及数量如下表所示：3 焊工工效分析现场需焊接钢筋为 16~32mm，按 20mm 钢筋焊接 5d=100mm 的焊缝计算，综合考虑〔移动焊机、底筋焊接难度高〕，承受手焊速度为：10 米/人/天〔气保焊速度类似〕则现场焊接总长度约为 33600*100mm=3360m综上所述，1 个焊工需要焊 3360/10=336 天其次节 劳动力及物资设备投入打算1 人员及物资设备入打算1.1 劳动力组织名称电焊工普工人数202名称电工安全员人数22合计：26 人劳动力打算表各特别工种必需持证上岗，有关工种的上岗证书要报业主、监理审查。
1.2 拟投入的设备打算施工机具：序号1机具设备名称交直流电焊机规格型号ZX4-600单位台数量10备注2施工机具 卷尺5m把303钢卷尺50m把2焊接物资：序号机具设备名称规格型号单位数量备注1电焊钳500A把502电缆/m足量3打磨机/个104砂轮片φ600片1005砂轮切割机φ600台16半自动切割机/台17二氧化碳气表/块实际8氧气乙炔表/套实际9乙炔回火器/个实际10焊接物资 氧气乙炔皮管/m10011割枪100 型把1012割嘴1/2#个3013皮管卡/个3014钢丝轮刷φ100个10015磨光片φ200片100016氧气/瓶10017乙炔气/瓶5018二氧化碳气/瓶3019焊条、焊丝/吨20临电物资：序号机具设备名称规格型号单位数量备注1开口线耳400A个502铜线耳/个503电工绝缘胶布/卷504小型配电箱/个205小型配电箱线/m10006插头插座/个307万能表VC9808块18尖嘴钳/把29焊接物资 钢丝钳/把510螺丝刀开口 6 寸把211螺丝刀十字 9 寸把212电表/个1013临时用电电缆各种m30014照明电线/m10015照明灯具各种个1016CO2 机配线/m60017电焊机焊把线/m1000第三节 焊接施工质量要求本工程钢筋与钢柱撘筋板焊接质量要求主要为如下事项：地下室顶板混凝土梁钢筋与钢柱撘筋板焊接的作业指导书1、梁主筋与钢柱搭筋板焊缝承受双面角焊缝，焊缝等级为三级，焊接长度不得小于5d；2、假设扭筋双边焊操作困难时可承受单边焊，焊接长度不小于 10d；3、当不满足焊接长度要求时，应调整钢筋长度以满足焊接要求；4、焊缝需外观检查合格，建议用拉拔试验检验焊接强度；5、焊缝做法需满足钢筋焊接及验收规程【JGJ18-2023】要求；第四节 焊接施工安全要求1 焊机使用安全措施1、使用前必需进展检查，是否有漏电等状况2、焊机与安排电箱的距离不得超过 3 米3、焊机电线必需架空绝缘4、作业完毕后做好防雨、防砸、防风等措施5、操作前应检查全部工具、电焊机、电源开关及线路是否良好，金属外壳应有安全牢靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊牢。
6、保险丝的熔断电流应为该机额定电流的 1.5 倍，严禁用金属丝代替保险丝并配专用触电保护器7、施焊场地四周及下方，要先去除可燃、易燃物品〔包括可染杂物、废料〕，并在焊点下方设接火斗，设置戒备，不准行人通过或停留，指定专人带灭火器进展监护8、严禁在带压力的容量或管道上施焊，焊接带电的设备必需先切断电源9、焊接贮存过易燃、易爆、有毒物品的容器〔桶〕或管道，必需事先清洗干净，并将孔口盖翻开10、在潮湿地点施焊工作，应站在绝缘胶板或枯燥木板上在高处作业，必需系挂好安全带11、在密闭金属容器内施焊时，容器必需牢靠接地，通风良好，并有专人监护严禁向容器内输入氧气12、钢彩带接头焊接，必需通风良好，防止出汗和烟尘中毒13、把线、地线，制止与钢丝绳、外脚手架钢管和井字架接触，更不准用钢丝绳或机电设备代替零线14、焊接预热工件时，应有石棉瓦布或挡板等隔热措施515、作业中，必需戴防护眼镜、防护罩，穿劳保鞋、长袖长裤，戴皮手套更换焊条时也应戴手套16、更换场地移动把线时，应先切断电源，并不得手持把线登高17、去除焊渣，也要戴防护眼镜或面罩，面部不应正对焊纹，防止铁渣飞溅入眼伤人18、多台焊机在一起集中施焊时，焊接平台或焊件必需接地，并有隔光板。
19、钍钨极要放置在密闭铅盒内，磨削钍钨极时，必需戴手套、口罩，并将粉尘准时排解20、雷、雨、大雾五级大风以上，应停顿露天焊接作业21、焊机的变压器不得超负荷，温升不得超过 60ºC，机壳上不准盖放可燃易燃物品22、暂停作业，应将焊钳挂起，不得放在楼地面或潮湿场所2 焊接施工专项措施（1） 全部进场作业人员均应进展安全教育培训，并经考试合格前方可进场作业2） 现场用电实行三级配电三级保护，一机一闸一箱一漏保用电设备有牢靠的接地用电设施专人治理维护，其他人员不得任凭动用电设施及设备3） 氧气瓶、乙炔瓶按规定堆放，不用时要准时关闭用完的空瓶要单独存放并做标记4） 每日检查电源线、焊把线及氧气、乙炔带，看是否有破损，破损的准时修补或替换5） 每日检查漏电保护器的灵敏性，并记录6） 施焊前，要清理作业区四周的易燃物、可燃物，在 1．8 米以上高处施焊时， 下面设专人进展看护7） 现场使用的电源线、焊把线、气带等要布置整齐，不能乱放8） 施工产生的焊条头、铁头等要准时清运走，做到工完场清。
