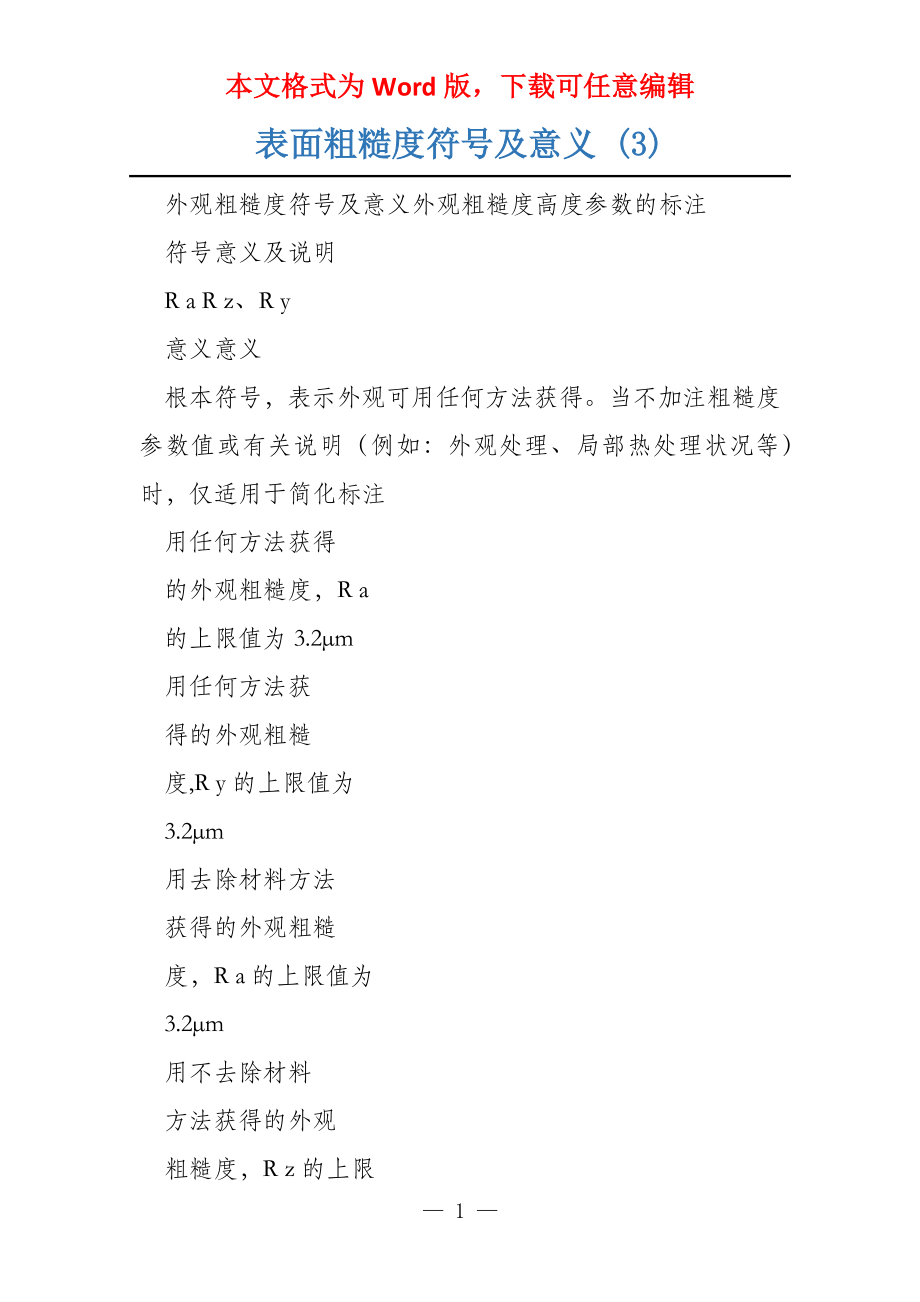

本文格式为Word版，下载可任意编辑表面粗糙度符号及意义 (3) 外观粗糙度符号及意义外观粗糙度高度参数的标注 符号意义及说明 R a R z、R y 意义意义 根本符号，表示外观可用任何方法获得当不加注粗糙度参数值或有关说明（例如：外观处理、局部热处理状况等）时，仅适用于简化标注 用任何方法获得 的外观粗糙度，R a 的上限值为3.2μm 用任何方法获 得的外观粗糙 度,R y的上限值为 3.2μm 用去除材料方法 获得的外观粗糙 度，R a的上限值为 3.2μm 用不去除材料 方法获得的外观 粗糙度，R z的上限 值为200μm 根本符号加一短划，表示外观是用去 除材料的方法获得例如：车、铣、钻、磨、剪、切、抛光、腐蚀、电火花加工、气剖等 用不去除材料方 法获得的外观粗糙 度，R a的上限值为 3.2μm 用去除材料方 法获得的外观粗 糙度，R z的上限值 为3.2μm，下限值 为1.6μm 根本符号加一小圆，表示外观是用不 去除材料的方法获得例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。
或者是用于保持原供给状况的外观（包括保持上道工序的状况） 用去除材料方法 获得的外观粗糖 度，R a的上限值为 3.2μm，R a的下限 值为1.6μm 用去除材料方 法获得的外观粗 糙度，R a的上限值 为3.2μm，R y的上 限值为12.5μm 用任何方法获得 的外观粗糙度，R a 的最大值为3.2μm 用任何方法获 得的外观粗糙度， R y的最大值为3.2 μm 在上述三个符号的长边上均可加一 横线，用于标注有关参数和说明 用去除材料方法 获得的外观粗糙 度，R a的最大值为 3.2μm 用不去除材料 方法获得的外观 粗糙度，R y的最大 值为200μm 用不去除材料方 法获得的外观粗糙 度，R a的最大值为 3.2μm 用去除材料方 法获得的外观粗 糖度，R z的最大值 为3.2μm，最小值 为1.6μm 在上述三个符号上均可加一小圆，表 示全体外观具有一致的外观粗糙度要求 用去除材料方法 获得的外观粗糙 度，R a的最大值为 3.2μm，R a的最小 值为1.6μm 用去除材料方 法获得的外观粗 糙度，R a的最大值 为3.2μm，R y的最 大值为12.5μm 外观粗糙度数值及其有关规定在符号中注写的位置 a1、a2──粗糙度高度参数及其数值（μm）b──加工要求、镀覆、涂覆、外观处理或其他说明等 c──取样长度（mm）或波纹度（μm） d──加工纹理方向符号 e──加工余量（mm） f──粗糙度间距参数值（mm）或轮廓支承长度率 注外观粗糙度参数的上限值或下限值，当要求在外观粗糙度参数的全体实测值中不得超过规定值时，应在图样上标注外观粗糙度参数的最大值或最小值。
