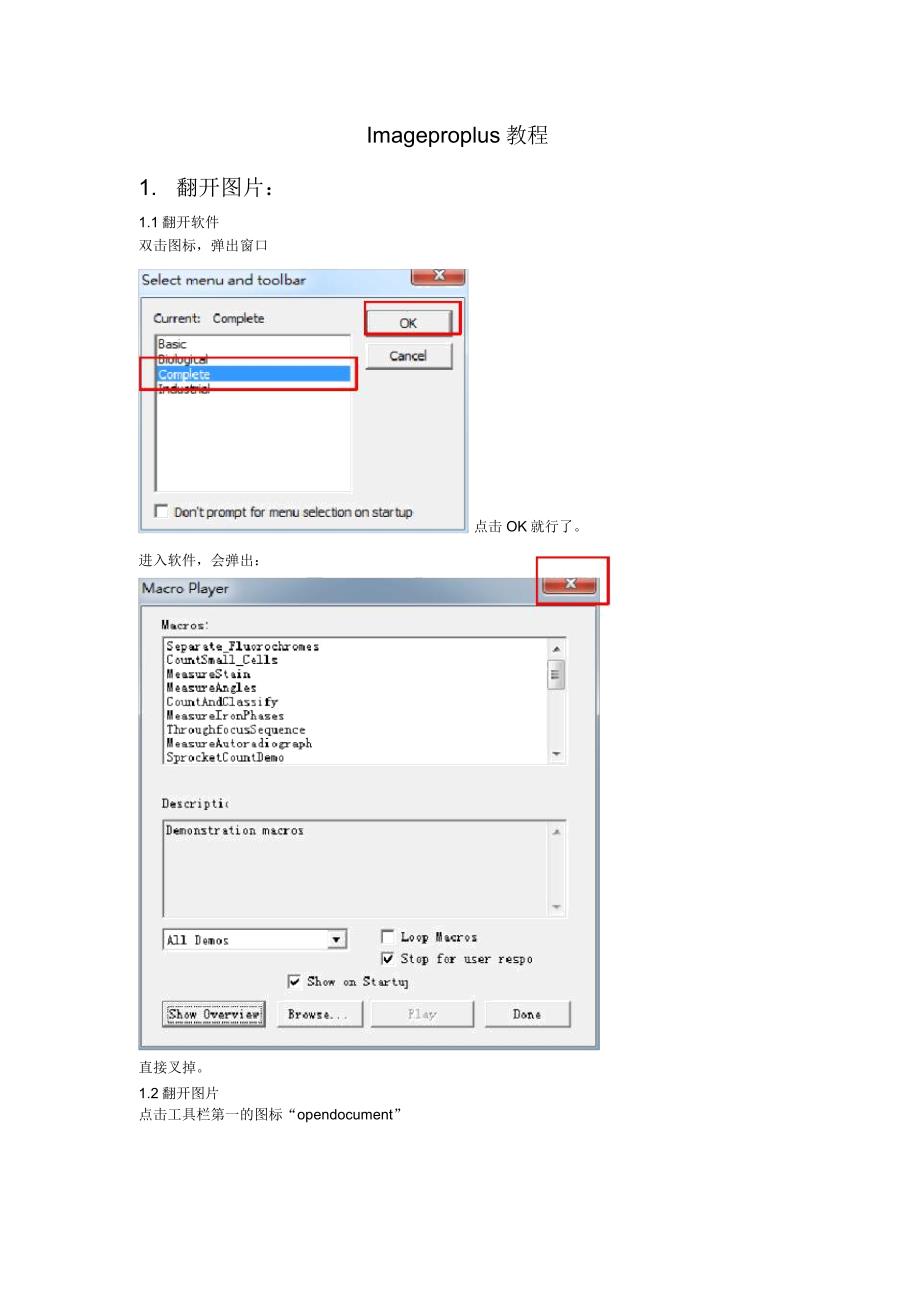

Imageproplus教程1. 翻开图片：1.1翻开软件双击图标，弹出窗口点击OK就行了进入软件，会弹出：直接叉掉1.2翻开图片点击工具栏第一的图标“opendocument”选择图片：界面变为这样：↓2. 设置标尺2.1设置标尺点击”Measure”→Calibration(标度)→Spatial，弹出设置标尺的对话框（以下列图）SpatialCalibration2.2给标尺命名点击对话框右下角“Fromresolution”，见上图，将标尺命名为所选图片的名称，也能够点击“Name”右侧的下拉箭头（见上图），选择已有的标尺（加入你的SEM图是5W倍的，而你以前办理过5W倍的图片，成立过5W倍的标尺，那么你就能够在下拉菜单里直接找出那个标尺）2.3设置标尺长度点击“Image”，出现一个白色的标尺，见下列图，和“Scaling”对话框，在“Scaling”对话框内输入1（对应图片的标尺是1um，假如你的图片标尺是100nm的话，此处应输入100）鼠标右键点击，将标尺拖到图片标尺的地点，见下列图并调整标尺大小，使之与图片标尺同样大小在“Scaling”对话框内点击“OK”回到“SpatialCalibration”对话框。
2.4设置标尺单位下边要设置标尺的单位由于我们选择的图片标尺是1um，这里我们要选择um击“SpatialCalibration”对话框里的“Unit”下拉箭头，出现好多单位，此中是我们常用的假如你的标尺单位是nm，这里就要选择nm以下列图所示：为单位点um和nm2.5将标尺应用到图片上以上，我们设置好了标尺的长度和标尺单位，下边我们将标尺应用到我们的图片上边：在“SpatialCalibration”对话框点击“Apply”，再点击“Mark”，出现“SpatialCalibrationMarker”对话框以下列图：Style：表示标尺款式，我一般用第一个Markerlength：标尺长度，由于图片标尺是1um，方才我们设置的标尺长度也是1um，所以这里标尺长度为1假如图片标尺为2um，依据以前的步骤我们设的标尺为1um，这里标尺长度应填2）其余保持默认设置，点击OK就行了点击OK后出现ImageProplus对话框，及生成的标尺（认真看，标尺可能隐蔽在图片黑色的地区，鼠标拖动标尺就能够看到生成的标尺了），依据下列图，鼠标右键拖动形成的标尺及数字至适合的地点点击Continue，界面又回到“SpatialCalibration”对话框，见下列图，这时，图片上生成了新的标尺（红色框表示），标尺的地点是你以前挪动的地点。
到此标尺设置好了我们保持“SpatialCalibration”对话框，不封闭3. NPS粒径，密度，面积丈量3.1丈量NPS粒径接着上边的步骤，找到下列图圈出的工具：“Countandmeasureobjects”点击“Countandmeasureobjects”工具，出现新的对话框：“Count/Size”对话框选中“AutomaticBrightObject”，意思是“自动计算亮的物体”（由于我们照的SEM，NPS一般是亮的）3.2选择丈量参数下边要选择我们要丈量的参数（均匀粒径、密度、面积）在“Count/Size”对话框点击“Measure”→SelectMeasurements，以下列图：出现“selectmeasurements”对话框，在此我们能够选择我们要丈量的参数：点击OK，回到本来的界面Count/Size”对话框中在点击Count按钮，开始计算计算结果见下列图：我们能够看到：第一，关于该图片，不适合用该软件办理，由于NPS较密，几乎大片NPS被当作是一个NPS，计算结果出现严重所以该软件只合用于NPS不是好多，很密的图片此外图片下方黑色部分是图片的一些信息，在这里软件把该部分看作是NPS，对其进行了办理。
这使得获取的结果与实质出现误差所以在计算NPS的时候，我们能够先设定好标尺的长度及单位而后封闭图片（记着不是封闭软件，不过叉掉图片）而后将该图片裁剪后，再用该软件翻开，接着依据2.5节的步骤，将已经设置好的标尺应用的改正的图片上详尽步骤见最后）3.3导出数据点击“View”查察及输出结果：下拉菜单中，MeasurementData是所有丈量的数据，包含面积，密度，所有NPS直径Statistics是对所有数据的汇总，包含最大值，最小值，均匀值，NPS个数等Histogram能够获取你需要的粒径散布直方图点击MeasurementData出现以下对话框，显示所有丈量的数据，单击File→exportdata能够导出所有数据，这个数据是excel格式的，你需要将这个表格另存在你希望的地点可是，要注意，导出数据时要保证，你的电脑目前没有翻开任何excel表格否则的话，以前翻开的表格内的数据会被导出的数据覆盖导出Statistics汇总数据也是依据上述步骤。
