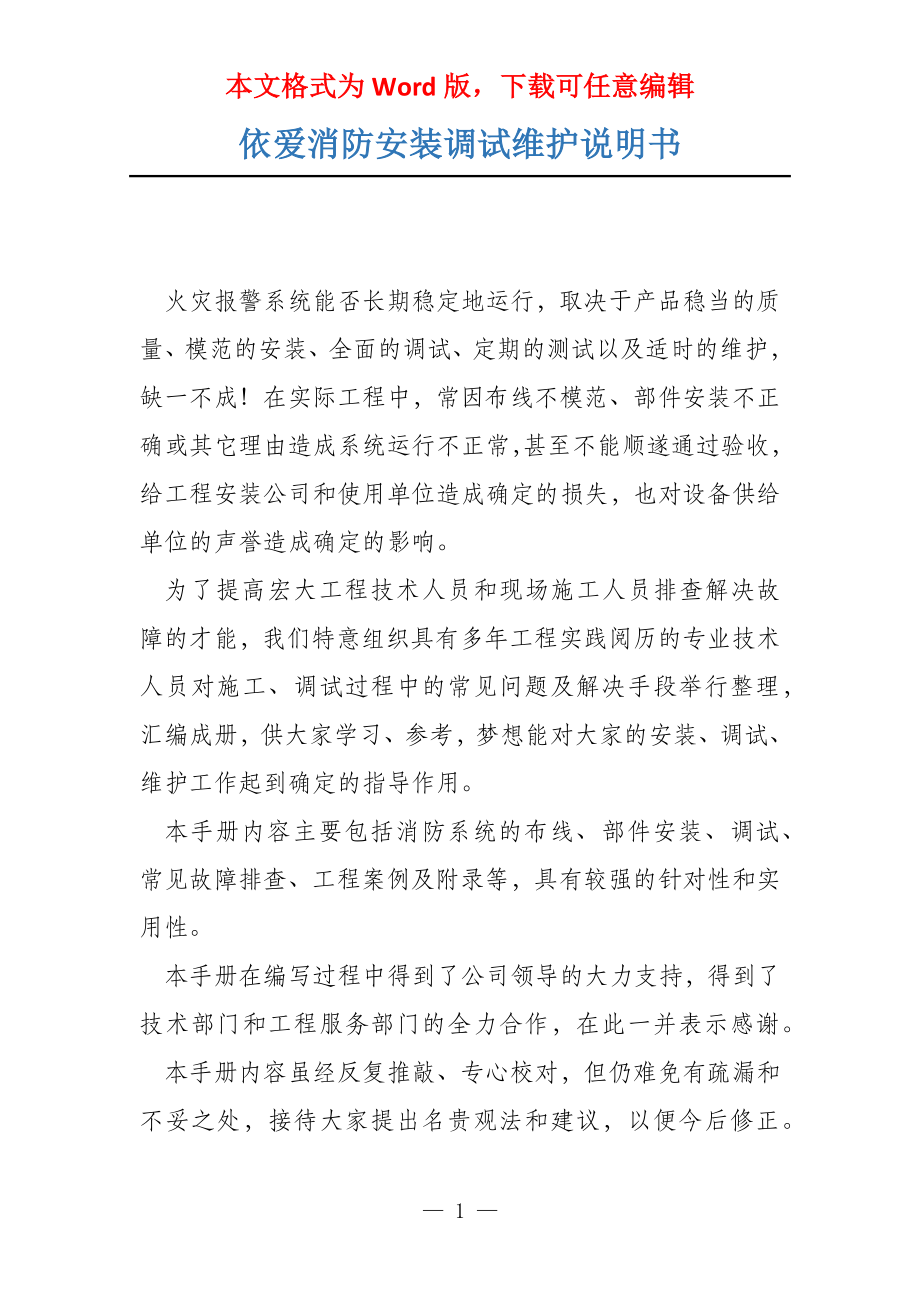

本文格式为Word版，下载可任意编辑依爱消防安装调试维护说明书 火灾报警系统能否长期稳定地运行，取决于产品稳当的质量、模范的安装、全面的调试、定期的测试以及适时的维护，缺一不成！在实际工程中，常因布线不模范、部件安装不正确或其它理由造成系统运行不正常，甚至不能顺遂通过验收，给工程安装公司和使用单位造成确定的损失，也对设备供给单位的声誉造成确定的影响 为了提高宏大工程技术人员和现场施工人员排查解决故障的才能，我们特意组织具有多年工程实践阅历的专业技术人员对施工、调试过程中的常见问题及解决手段举行整理，汇编成册，供大家学习、参考，梦想能对大家的安装、调试、维护工作起到确定的指导作用 本手册内容主要包括消防系统的布线、部件安装、调试、常见故障排查、工程案例及附录等，具有较强的针对性和实用性 本手册在编写过程中得到了公司领导的大力支持，得到了技术部门和工程服务部门的全力合作，在此一并表示感谢 本手册内容虽经反复推敲、专心校对，但仍难免有疏漏和不妥之处，接待大家提出名贵观法和建议，以便今后修正 第一章 布线及常用部件接线简图 第一章 布线 为保证系统安好、稳定、稳当地运行，务必选择适合的导线并正确安装，使用的导线要符合电气要求和安好要求，接线应坚韧稳当，接头应镀锡或使用冷压端子。
一、线型选择：请参考以下要求举行添置 1．两总线（信号线） （1）可使用导线类型：阻燃铜芯绝缘双绞型软导线（ZR-RVS） （2）线芯截面积 ≥ 1 mm2 （3）最远传输距离 ：2000米 由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的稳当运行，两总线务必使用双绞线在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套线 2．联动操纵线（直接输出联动线） （1）可使用导线类型 ：多股铜芯绝缘阻燃双绞型软导线ZR-RVS （2）线芯截面积 ≥ 1.5mm2 （3）最远传输距离 ：2000米 3．24V电源线 （1）可使用导线类型 ：铜芯绝缘双绞型软导线（RVS）或铜芯绝缘软导线（RVB、BVR） 2 （2）线芯截面积 ≥1.5 mm （3）最远传输距离 ：1500米 （4）对于概括工程，还应根据概括负载电流、导线长度及被控设备最低工作电压的要求来选取导线线径 在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套线 4．播送音响线 （1）可使用导线类型 ：铜芯绝缘双绞型软导线（RVS） （2）线芯截面积 ≥1mm2 （3）最远传输距离 ： 1000 米 5．消防线 （1）可使用导线类型 ：铜芯绝缘双绞型软导线 （2）线芯截面积 ≥ 1 mm2 （3）最远传输距离 ：1000 米 6．网络通讯线 （1）可使用电缆类型 ：阻燃铜芯绝缘双绞型软导线（ZR-RVS） （2）线芯截面积 ≥ 1 mm2 （3）最远传输距离 ：800米 在高压、强磁场等恶劣环境下，应选用屏蔽电缆。
二、布线要求 1．全体导线务必穿管敷设，报警联动两总线、播送线、线应分别单独穿管，不得与其它线共管 2．系统全体导线均应远离强电设备和强电线路，其布线应十足制止与强电线平行走线，实在无法避开时应采用十字交错法对于输入输出模块等部件及其布线应远离操纵箱及强电线路，不允许将模块装入强电操纵箱内 3．使用屏蔽双绞线或屏蔽电缆时，屏蔽层务必连续，应采取单点接地，除在操纵器一端接地外，其它任何地点不允许接地 4．为便于检查线路，不同电压级别、不同用途的导线应选择不同的色别 5．穿线前应将管槽中的积水和杂物除掉明净，由于不除掉杂物势必影响穿线，内有积水影响线路的绝缘有的施工单位对此很不留神，从而造成有的工程在穿线时发生堵管现象，造成返工 6．导线应在接线盒内连接，导线在管内或槽内存在接头，会影响导线的机械强度，同时也易造成线路故障，且展现故障时不易检查线路接头应使用无腐蚀的助焊剂焊接 7．在多尘和潮湿的场所，为防止灰尘和水汽进入管内引起导电，影响工程质量，管子的联接处与出线口均应作密封处理 8．管子不宜太长、弯头不宜太多，否那么会影响穿线，增加穿线的难度。
9．在施工过程中，为防止发生跑管现象，应对线管做固定处理，最好使用单独的卡具 10．为了增加机械强度，防止弧垂很大，确保工程质量，应设置线槽吊点或支点，线槽较重时，每1 m设置1个吊点或支点；线槽较轻时，每1.5 m设置1个吊点或支点 11．管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施（如加装接线盒等），在导线跨越变形缝的两侧应固定，并留有适当的余量这样做使线路不至于断裂，从而提高系统运行的稳当性 12．室外布线应举行防水、防潮养护，否那么导线可能会因长期潮湿而绝缘下降；应穿钢管敷设，并将钢管稳当接地，以提高系统抗雷击、抗干扰性能；必要时应采用专用设备举行防、避雷养护 13．布线完毕，先用万用表测量有无短路现象，保证无短路的处境下，再用500V摇表测量每根导线对地电阻，务必保证大于20兆欧姆 14．对于布完的线，应标明该线的用途，便于以后正确的接线 15．根据工程调试阅历，不稳定的系统大多是由于安装、布线不符合模范要求所致 常用部件接线简图及说明 1，6012型光电感烟探测器和6013型点型感温特测器接线图。
2，6021型手动报警按钮接线图 3，6024型消火栓按钮接线图 消火栓按钮可以实现内部点灯，所以可以不用连接点灯线，但概括要按照地区消防验收标准接线 4，6085声光报警器接线图声光报警器24V可以不分正负极 — 6 —。
