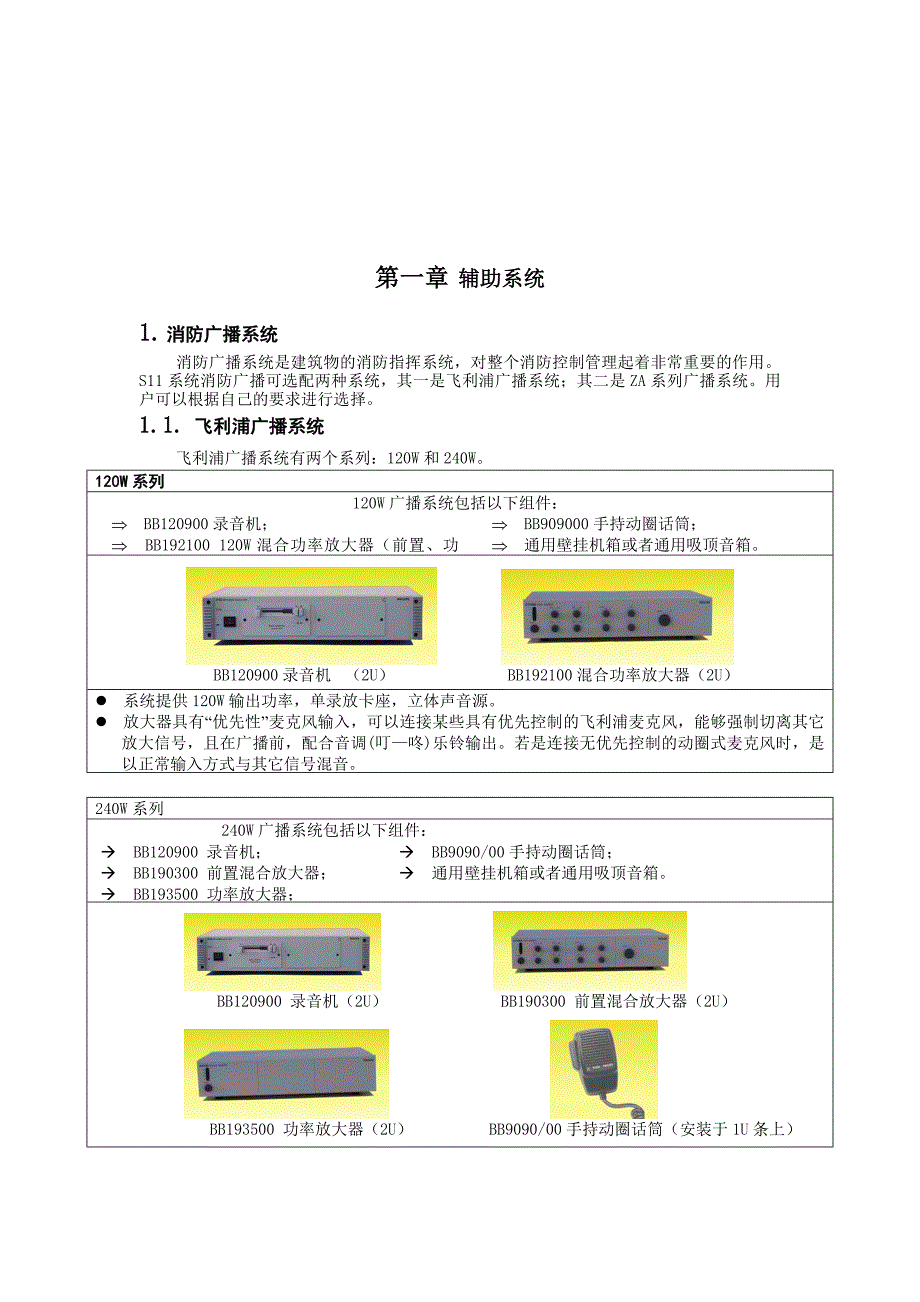

第一章 辅助系统1. 消防广播系统消防广播系统是建筑物的消防指挥系统，对整个消防控制管理起着非常重要的作用S11系统消防广播可选配两种系统，其一是飞利浦广播系统；其二是ZA系列广播系统用户可以根据自己的要求进行选择1.1. 飞利浦广播系统飞利浦广播系统有两个系列：120W和240W120W系列120W广播系统包括以下组件： Þ BB120900录音机； Þ BB192100 120W混合功率放大器（前置、功放）； Þ BB909000手持动圈话筒； Þ 通用壁挂机箱或者通用吸顶音箱 BB120900录音机 （2U） BB192100混合功率放大器（2U）l 系统提供120W输出功率，单录放卡座，立体声音源l 放大器具有“优先性”麦克风输入，可以连接某些具有优先控制的飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮—咚)乐铃输出若是连接无优先控制的动圈式麦克风时，是以正常输入方式与其它信号混音240W系列 240W广播系统包括以下组件：à BB120900 录音机；à BB190300 前置混合放大器；à BB193500 功率放大器；à BB9090/00手持动圈话筒；à 通用壁挂机箱或者通用吸顶音箱。
BB120900 录音机（2U） BB190300 前置混合放大器（2U） BB193500 功率放大器（2U） BB9090/00手持动圈话筒（安装于1U条上） l 系统提供240W输出功率，立体声音源l 放大器具有“优先性”麦克风输入，可以连接某些具有优先控制的飞利浦麦克风，能够强制切离其它放大信号，且在广播前，配合音调(叮—咚)乐铃输出若是连接无优先控制的动圈式麦克风时，是以正常输入方式与其它信号混音l 根椐工程需要，可配多个功率放大器，配置更灵活l 根据所提供的电源的不同而选用不同的变压器的接头l 飞利浦广播系统接于100V与COM两个端子即可1.2. ZA系列广播录放系统ZA系列广播录放系统也有两个系列：150W和250W150W系列 150W广播系统包括以下组件：à ZA2721A广播录放盘；à ZA2731功率放大器；à 普通市售麦克风；à 通用壁挂音箱ZA2725或者通用吸顶音箱ZA2724。
ZA2721A广播录放盘（2U） ZA2731功率放大器（3U）l ZA2721广播录放盘为事故广播系统的配套产品之一，它是火警事故广播系统的音源发生火灾时，它与定压输出音频功率放大器、音箱、广播设备控制组成事故广播系统，完成电子语音、外线输入、话筒、录音机四种播音方式下的事故广播，并能自动将话筒和外线输入的播音信号进行录音本系统还可实现正常广播和事故广播的自动切换l 本设备具有四种播音方式：è 外线播音：符合本设备线路1输入条件的线路信号通过此播音方式接入事故广播系统操作“外线”按键即进入外线播音è 话筒播音：值班人员可通过话筒实现事故广播系统的广播操作“话筒”按键即进入话筒播音è 放音播音：可将录制好的磁带通过本设备的放音机向现场广播操作“放音”按键即进入放音播音è 电子语音播音：将事先录制好的电子语音向现场广播操作“电子语音”按键即进入电子语音播音l 本设备的电子录音机可对话筒播音和外线播音方式的广播自动录音l 本设备的启动分自动控制和紧急手动控制两种：è 自动控制：消防联动控制系统可通过本设备C线（联动控制）自动启动本设备，实现火灾自动播音。
C线输入+24V启动本设备自动控制启动时，本设备自动进行电子语音播音è 紧急时，值班人员可通过按下红色紧急启动控制键实现手动启动本设备进行播音l 本设备设有W监听喇叭，可监听任何方式下的播音l 本设备可实现正常广播与事故广播的切换功能l 正常广播时，只要开启功率放大器就可实现正常广播l 事故广播时，本设备自动将正常广播的线路2切换成事故广播下的四种播音方式，同时可联动功率放大器电源l 本设备需采用动圈式话筒l 220V供电，交流断电时不能工作250W系列 250W广播系统包括以下组件：à ZA2721广播录放盘；à ZA2732功率放大器；à 普通市售麦克风；à 通用壁挂音箱ZA2725或者通用吸顶音箱ZA2724l 250W系列除输出功率为250W外功能与150W系列完全相同l 没有DC24V供电，交流断电时不能工作，1.3. 音箱ZA系列广播系统标准音箱有两种：ZA2724A吸顶音箱和ZA2725A壁挂音箱如果客户有特殊要求，可按非标定货ZA2724A 吸顶音箱额定输入电压100V/120V额定功率3W额定频率范围100 --- 12000Hz特性灵敏度90 ± 3dB重量安装孔径F136mmZA2725A 壁挂音箱额定输出电压100V额定功率3W（2W）黑色导线接0V，红色接2W；棕色接3W额定阻抗3.3k (5k )有效频率范围130 --- 12000Hz特性灵敏度92 ± 2dB重量颜色乳白色安装孔距两孔120mm或三孔60mm+60mm 2．报警设备2.1. ZA2112A声光报警器 匪警 关闭火警 救护 l 声光报警器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，消防控制中心的火灾报警联动控制器就会启动现场的声光报警器，使现场发出具有震惊效果的火灾报警声响，以此达到影响人员注意的目的。
l 光电转换率高，频闪寿命大于100000次，可连续工作48小时以上 闪光强度³1.2ws; 闪光周期£sl 可暗线连接，也可明线连接l 声光报警器可直接由有源的DC24V常开触点进行控制，工作电流£120mA安全工作电压范围为DC22~DC26Vl 在未固定前应先将供电电源暂时接入声光报警器，调整声调拨码器，确定一种声调然后将现场供电电源线与声光报警器“电源输入”端子连接好本设备具有电源防反接功能l 关断直流供电，将停止报警工作的声光报警器用自备的自攻螺钉牢固的固定于预定位置，或者安装于预埋接线盒上安装孔距为60mml 明装时电缆线可通过报警器上下进线敲落孔进入报警器l 本品不应安装于阳光直射或没有防雨设备的户外l 外型尺寸为160×127×53mm2．2 HY2114警铃 安装底座尺寸图l HY2114警铃为消防报警和联动系统的配套产品当发生火警时，接收来自控制系统的联动信号后向现场发出报警声l 此警铃采用铝合金铃盖，重量轻、响度高、安装方便。
l 内部由一个24V直流电机驱动曲轴及连杆带动警铃，无继电器动作，工作电流小，可靠性高l HY2114警铃分铃体和安装底座两部分l 先将底座固定在墙上或者预埋接线盒上，将联动信号线和电源线接在端子上，不分极性l 接好线后，将铃体插入安装底座上l 请勿将高压接入，以免损坏警铃工作电压DC24V±15%无极性工作电流£18mA外型尺寸F136mmDC24V时输出声级>95 DC24V时3．消防系统ZA2715/30消防系统l 积木式结构，可以根据工程需要进行组装有10门、30门、50门（需增订安装盘）目录卡上可以编写地址或位置编号，使用更加方便l 用于消防控制中心与现场之间进行通讯，以便及时进行火灾的人工确认及其它必要的通讯联络，便于指挥灭火及恢复工作l 现场即可以是固定式分机（TB-SE），也可以是插孔ZA2714A和手提ZA2713Al 可实现主机呼叫分机；分机呼叫主机；分机与分机通话等功能l 标准6U面板ZA2711B火警盘 l 2711B是组成星形火警通讯系统的总机，另外配接分机即可组成火灾报警通讯系统分机是专用的共电式火警话机，也可以是普通话机l 有专用的市话用户线，经接线端子连至市话通讯网络中，主要用于火灾时自动呼叫火警“119”，当然也可接收其它市话的呼入并进行通话，只是无主动向市话呼叫的功能。
l 数码管上显示出最后摘机的分机号及通话用户的总数l 可同时呼叫多部分机，必要时可以进行群呼（相当于召开会议）多机通话时，每一部分机均可随时退出或插入本设备还可对双方通话进行自动录音，可以将火警时的通话详情录制下来，以备事后分析火灾事故时重放当时的通话情况l 备有“音频输出”接口，以便与广播设备配合组成通讯广播系统，实现火警的现场广播l 标准6U面板ZA5711A总线式火警盘 l ZA5711A总线式火警总机用于消防火警通信系统通过两总线与总线式分机一起构成火灾通信系统用户可以根据需要在总线上连接分机(ZA5712A)或编址墙孔(ZA5713)配带手提ZA2713总容量为80个地址l 为了降低工程造价，编址墙孔（ZA5713）的后面可以并接非编址墙孔（ZA2714A）,此时编址与非编址墙孔共用一个地址l 本设备与广播设备配合使用，可将主机与分机的通话内容进行现场广播l 本设备可外接一条市内线，通过操作自动119键呼叫火警“119”；当有市话呼入时，操作“外线”来应答外线的呼入l 空闲时，本设备可手动操作进行正常的录音机放音l 主机可以呼叫单个分机；也可以同时呼叫多部分机，但是所呼分机的总数不能超过3个。
l 固体录音时间为27分钟循环录音，最多可分为99段l 录音机用数码管显示当前本录音机处于何段l 标准6U面板4． 辅助安装设备4.1 ZA1911 型预埋接线盒接探测器安装底座，也可接手报，部分模块等部件 本预埋接线盒专为配合安装孔距为66mm的各类部件而设计，采用A3钢，结构合理，安装使用方便4.2 1931C控制柜材料：厚A3钢板，内外表面均进行喷塑处理可根据工程需要灵活配置各种控制盘，可用来配装火灾报警控制器、消防联动盘、消防广播盘等设备 4.3 1941C单琴台材料：厚A3钢板，内外表面均进行喷塑处理其功能与控制柜相同，也可根据工程需要灵活配置各种控制盘，还可安装CRT彩色显示系统4.4 1942C双琴台材料：厚A3钢板，内外表面均进行喷塑处理其功能与单琴台相同，面板空间为单琴台的两倍，可安装的控制盘也是单节的两倍 1941C单琴台 。
