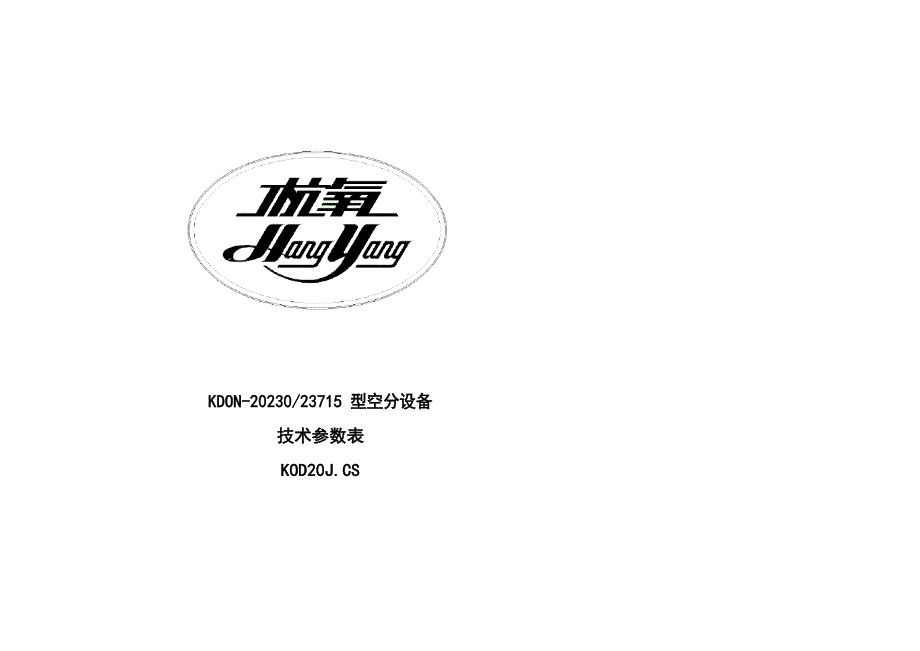

KDON-20230/23715 型空分设备技术参数表KOD20J.CS目 录— KDON-20230/23715 型空分设备技术参数二 KDON-20230/23715 型空分设备安全阀整定值三 水、电、汽等物料消耗表— KDON-20230/23715 型空分设备技术参数1 主要指标加工空气量 104200 Nm3/h压 力 0.605MPa(A)产品高压氧气产量 20230 Nm3/h纯 度 ≥99.6%O2压 力 9.7MPa(G)〔出界区〕产品高压氮气产量 13715 Nm3/h纯 度 ≤10PPmO2压 力 7.92 MPa(G)〔出界区〕产品低压氮气产量 10000 Nm3/h纯 度 ≤10PPmO2压 力 0.418 MPa(G)〔出界区〕2 连续运转周期〔两次大加温间隔期〕 二年以上3 起动时间〔从启动透平膨胀机到氧产品到达纯度指标〕～36 小时4 解冻时间 ～36 小时二 KDON-20230/23715 型空分设备安全阀整定值序号位号型号DN(mm)开启压力MPa(表压)工作压力MPa(表压〕安装部位1 KLT10K 空气预冷系统2.121PSV1190WFO-15W0CB3500.580.5空冷塔出口管2 KJT10H 分子筛纯化系统2.121PSV1230WFO-15RCB1500.120.09加温系统超压泄放3 FOD20J 分馏塔3.121PSV108A42Y-16C1500.48～0.418氮气去增压机管道安全阀3.221PSV117A42Y-40803.3～3.0氮气增压机中压段出口安全阀3.321PSV118A42Y-100408.8～8.02氮气增压机高压段出口安全阀3.421PSV203245A300YP3000.1～0.041上塔安全阀3.521PSV204A42Y-100P258.8～7.87高压液氮安全阀3.621PSV205A42Y-16P1000.55～0.47下塔安全阀3.721PSV207A42Y-64P404.6～4.16增压氮气管道安全阀序号位号型号DN(mm)开启压力MPa(表压)工作压力MPa(表压〕安装部位3.821PSV210316Ad25250.6～0.176液氧泵进口安全阀3.921PSV243A42Y-64P404.6～4.12膨胀机 4121-ET1-1 进口安全阀3.1021PSV244336Ad40Y400.53～0.45膨胀机 4121-ET1-1 出口安全阀3.1121PSV245A42Y-64P404.6～4.12膨胀机 4121-ET1-2 进口安全阀3.1221PSV246336Ad40Y400.53～0.45膨胀机 4121-ET1-2 出口安全阀3.1321PSV312336Ad40Y400.53～0.45液氮平衡罐安全阀3.1421PSV613955101510.6～9.8液氧泵 4121-AP3-1 出口安全阀3.1521PSV614955101510.6～9.8液氧泵 4121-AP3-2 出口安全阀3.1621PSV693JOS-E-55-J4010.6～9.7产品氧气出口安全阀3.1721PSV750336Ag150YP1500.1～0.043增效冷凝器安全阀三 水、电、汽等物料消耗表〔一〕水消耗表序号1233.13.244.14.2使用部机数量备注空气透平压缩机组增压氮气压缩机KLT10K 空气预冷系统空冷塔下段空冷塔中段PZYZ153A 透平膨胀机组增压氮气冷却器油冷却器用户自理，进口，耗水量见购置合同用户自理，进口，耗水量见购置合同361～381T/h306～325T/h53～56T/h57T/h×255T/h×22T/h×2(一备一用,启动时用 2 台)序(二) 电消耗表数量 功 率〔KW〕 电压 电机或电器号 设备工程〔台〕 轴功率 电器电机功率 (V) 型 号1 空气过滤系统10.22202 空气透平压缩机组1见用户购置合同3 增压氮气压缩机1见用户购置合同4 空气预冷系统总电耗 120KW4.1 大水泵电机290380Y280M-41 用 1 备4.2 小水泵电机230380Y200L1-21 用 1 备5 高压液氧泵21341856 透平膨胀机组25.2×26.1 油泵电机1×22.2×2380〔一备一用〕启动1 备 1 用时用 2 台6.2 油箱加热器1×21 备 1 用3×2220〔一备一用〕启动时用 2 台〔三〕蒸汽耗量序号1使用部件数量备注2分子筛纯化系统蒸汽加热器蒸汽喷射蒸发器2023 m3/h～13000 m3/h压力：0.8～1.0MPa(G)饱和蒸汽P=0.45MPa〔G〕，T=155℃〔四〕仪表空气耗量序号12使用部件数量备注仪表、阀门及密封用气脉冲式过滤器反吹用气360 Nm3/h～10Nm3/h起动时用，压力≥0.45MPa(G)露点≤-40℃,干净，无油，连续使用〔五〕高压液氧泵密封用空气序号1使高压液氧泵用部件数量备注～20Nm3/h压力≥0.45MPa(G)，枯燥，无油〔六〕润滑油一次充灌量序号2使用部件数量备L-TSA32 汽轮机油注透平膨胀机油箱0.3 m3×2〔七〕物料消耗序号物料名称规格数量备注1珠光砂按HT7012-82～6400 m3充填空分冷箱2紫铜皮0.5mm300m2空分冷箱根底用3银焊条1kg焊接计器管〔铜〕用45干膜润滑剂棉毡、镀锌铁皮铁丝等MoS 〔二硫化钼〕2适 量自 定不锈钢螺栓安装时用包扎塔外管道6碳钢及不锈钢焊条自 定焊接冷箱、管道用7各种油漆自 定冷箱、管道、机器等8步话机3 对安装调整操作时用〔建议〕9空调设备1 套中控室用〔建议〕10矿渣棉1500kg充填阀套、检修箱包括冷箱外管道11超细玻璃棉适 量。
