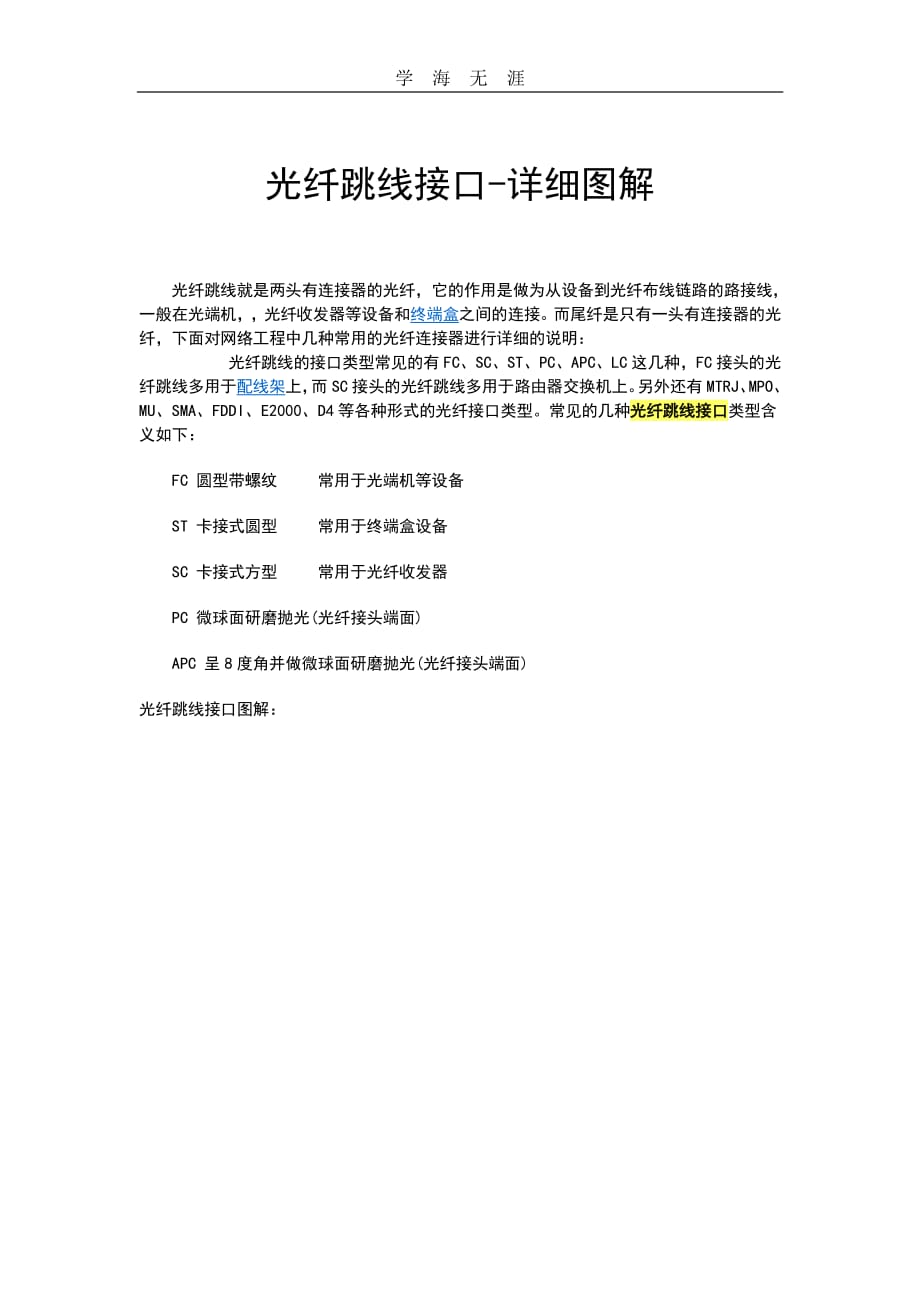

学 海 无 涯 光纤跳线接口 详细图解 光纤跳线就是两头有连接器的光纤 它的作用是做为从设备到光纤布线链路的路接线 一般在光端机 光纤收发器等设备和终端盒之间的连接 而尾纤是只有一头有连接器的光 纤 下面对网络工程中几种常用的光纤连接器进行详细的说明 光纤跳线的接口类型常见的有 FC SC ST PC APC LC 这几种 FC 接头的光 纤跳线多用于配线架上 而 SC 接头的光纤跳线多用于路由器交换机上 另外还有 MTRJ MPO MU SMA FDDI E2000 D4 等各种形式的光纤接口类型 常见的几种光光纤纤跳线接口跳线接口类型含 义如下 FC 圆型带螺纹 常用于光端机等设备 ST 卡接式圆型 常用于终端盒设备 SC 卡接式方型 常用于光纤收发器 PC 微球面研磨抛光 光纤接头端面 APC 呈 8 度角并做微球面研磨抛光 光纤接头端面 光纤跳线接口图解 学 海 无 涯 光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题 弄明白各种光纤跳线接头 的含义能帮助用户更快的找到自己想要的产品 FC 型光纤跳线 外部加强方式是采用金属套 紧固方式为螺丝扣 一般在 ODF 侧采 用 配线架上用的最多 SC 型光纤跳线 连接 GBIC 光模块的连接器 它的外壳呈矩形 紧固方式是采用插拔 销闩式 不须旋转 路由器交换机上用的最多 ST 型光纤跳线 常用于光纤配线架 外壳呈圆形 紧固方式为螺丝扣 对于 10Base F 连接来说 连接器通常是 ST 类型 常用于光纤配线架 LC 型光纤跳线 连接 SFP 模块的连接器 它采用操作方便的模块化插孔 RJ 闩锁机 理制成 路由器常用 MT RJ 型光纤跳线 收发一体的方形光纤连接器 一头双纤收发一体 ST SC 连接器接头常用于一般网络 ST 头插入后旋转半周有一卡口固定 缺点是容易 折断 SC 连接头直接插拔 使用很方便 缺点是容易掉出来 FC 连接头一般电信网络采用 有一螺帽拧到适配器上 优点是牢靠 防灰尘 缺点是安装时间稍长 MTRJ 型光纤跳线由 两个高精度塑胶成型的连接器和光缆组成 连接器外部件为精密塑胶件 包含推拉式插拔卡 紧机构 适用于在电信和数据网络系统中的室内应用 光纤模块 一般都支持热插拔 GBIC 使用的光纤接口多为 SC 或 ST 型 SFP 即 小型 封装 GBIC 使用的光纤为 LC 型 学 海 无 涯 光纤适配器 PC APC 和 UPC 区别 实验室常见的光纤接头主要有 FC PC 和 FC APC 两种 这里的 FC 指的是 ferrule contactor 是钢制的金属套筒 光纤连接器与电缆连接器的一个区别就是金属质地 电 缆连接器多采用铜质 为的是导电性好 而光纤连接器没有导电一说 另外铜既软又贵 还生锈 对于都是金属的连接器而已 常忽略这两个缩写 如 FC PC 我们可以约定俗成称为 PC 而 APC 则指的是 FC APC PC 指的是紧密接触 physical contact 同样是紧密接触 根据回波损耗的不同 连 接器分为 PC SPC UPC 和 APC SPC 指的是 super physical contact UPC 指的是 ultra physical contact PC SPC和UPC工业标准规定的回波损耗分别为 35dB 40dB和 50dB 回波损耗是指有多少比例的光又被连接器的端面反射 回波损耗越小越好 当然你也 可以说回波损耗的值越大越好 不考虑前面那个负号 不同的连接器原则上不能混接 但 PC SPC 和 UPC 的光纤端面都是平面的 差别在磨的质量 所以 PC SPC 和 UPC 的混 连还不至于对连接器形成永久性的物理损伤 APC 则完全不同 它的端面被磨成一个 8 度角 就是减少反射 其工业标准的回波损耗 为 60dB APC 连接器只能与 APC 相连接 由于 APC 的结构与 PC 完全不同 如果用法兰 盘将这两种连接器连接 就会损坏连接器的光纤端面 连接 APC 到 PC 的办法 通过 PC 到 APC 转换的光纤跳线来实现 另外要说明的是 APC 连接器通常是绿色的 而黄色的光 纤则只是单模光纤 而且人眼就能看到光纤端面的倾斜 学 海 无 涯 因此 为了避免实验过程中连接器使用的混乱 避免毁坏光谱仪等输入端口 今后我 们在购买激光器 跳线等时 应统一要求厂家给配 APC 连接器 FC PC FC UPC FC APC 能够混合连接 信号衰减不会很大 按照国标插损应该是小于 0 5dB 应用主要取决于适配器的类型 一般通信 ODF 架用 FC 多 设备光口用 SC 多 ST 在局域网和广电较多 。
