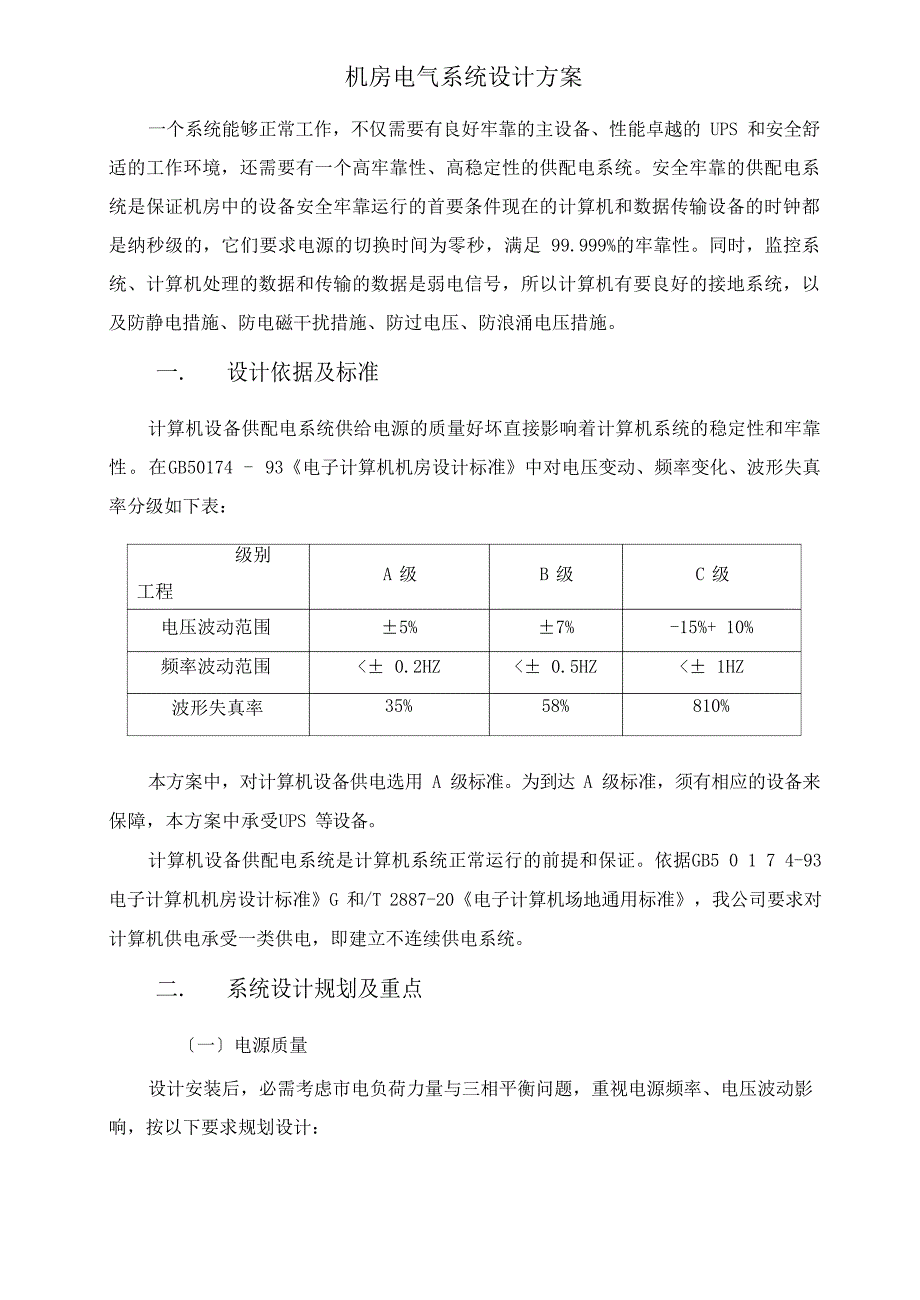

机房电气系统设计方案一个系统能够正常工作，不仅需要有良好牢靠的主设备、性能卓越的 UPS 和安全舒适的工作环境，还需要有一个高牢靠性、高稳定性的供配电系统安全牢靠的供配电系统是保证机房中的设备安全牢靠运行的首要条件现在的计算机和数据传输设备的时钟都是纳秒级的，它们要求电源的切换时间为零秒，满足 99.999%的牢靠性同时，监控系统、计算机处理的数据和传输的数据是弱电信号，所以计算机有要良好的接地系统，以及防静电措施、防电磁干扰措施、防过电压、防浪涌电压措施一. 设计依据及标准级别波形失真率35%58%810%计算机设备供配电系统供给电源的质量好坏直接影响着计算机系统的稳定性和牢靠性在GB50174 - 93《电子计算机机房设计标准》中对电压变动、频率变化、波形失真率分级如下表：工程A 级B 级C 级电压波动范围±5%±7%-15%+ 10%频率波动范围<± 0.2HZ<± 0.5HZ<± 1HZ本方案中，对计算机设备供电选用 A 级标准为到达 A 级标准，须有相应的设备来保障，本方案中承受UPS 等设备计算机设备供配电系统是计算机系统正常运行的前提和保证依据GB5 0 1 7 4-93 电子计算机机房设计标准》G 和/T 2887-20《电子计算机场地通用标准》，我公司要求对计算机供电承受一类供电，即建立不连续供电系统。
二. 系统设计规划及重点〔一〕电源质量设计安装后，必需考虑市电负荷力量与三相平衡问题，重视电源频率、电压波动影响，按以下要求规划设计：防止电网突然掉电和加电；电源的稳定度偏差不得超过额定值的士 5%; 防止电网的频率漂移；供电压杂波少、干扰小、避开外部电磁干扰窜入系统； 供电系统不要与大容量感性负载并联以免产生高压涌流； 维持低阻抗的地线系统〔二〕插座安装高度墙面插座下底距室内地面 3mm，机柜插座安装在静电地板底开关安装高度为下底距室内地面 14mm〔三〕缆线路由为了以后增加线路的便利性，本次工程线槽局部承受开放式网格式桥架，该网格式桥架的优势： 1、免烧焊、切割工具； 2、施工速度快，只需一把专用剪钳； 3、固定抱箍安装在静电地板脚，桥架宽度可自由选择等；选用网格式桥架后，既便利日后增加线缆施工，又可提高机房整体美观程度依据工程实际需要，强电、弱电分开桥架走线，减低线缆之间的串扰开放式网格式桥架照片：三. 供电方式与配电方式机房配电可由双回路电源为设备供电〔依据用户实际状况〕：从大楼 A、B 座配电间分别拉一路电源到机房配电机房，作为低压市电配电柜的电源供电〔空调设备、风设备、照明、动力和 UPS 的总配电〕，市电配电柜中安装互投开关，实现双回路供电自动切换功能；UPS 输出的电源为机房内计算机设备合理配电。
本机房依据客户实际状况， 客户需供给一路三相五线〔3 火+1 零+1 地〕功率不低于 150 KW 的市电引入作为机房的主要不连续供电设备，UPS 满足以下要求：能承受 210V-470V 的输入电压波动；输出过载 125%甚至过载 150%时能短时间工作，并有自动断电或旁路功能； 具有缺相工作力量，在输出缺一相甚至缺两相时仍能进展 50%-25%负载供电；带有输出隔离变压器，带有防雷功能；带有SNMP 监控功能；在电池治理上能自动调整放电终止保护电压，自动均浮充转换，自动温度补偿本方案中我司承受的UPS，购置相关配件，实现治理功能考虑到机房楼板承重， UPS 主机和后备电池放置在一楼的单独房间内，并使用 1 安时或以上的大容量电池，以削减电池数量，在地板承重范围内削减电池柜占用空间路铺设方面，每个电源插座均为独立回路，并考虑到三相负载不平衡小于 20%的终端电源安排，并在终端电源插座上应用不同颜色标识其来自不同UPS 的不同相位UPS 输出配电线路和市电供电线路全部实行走金属桥架、镀锌线管的方式，金属桥架留有扩大的余量全部金属线槽、金属线管必需全部牢靠连成一体并牢靠接地，统一接入大楼接地点，接地电阻R<10o开关及配电柜计算机机房专用配电柜，主要是指低压配电柜和 UPS 供电配电柜，在机房供配电系统中是重要的组成装置之一。
配电柜设计的正确、合理与否，配电柜内部条件性能的好坏，对整个机房的正常用电起着重要的作用本机房市电配电、UPS 配电各使用一个输出配电柜配电柜承受品牌的成套配电柜〔知名品牌：施耐德开关〕每个机柜均设立两路UPS 供电〔16A 插座〕，分别引至不同 UPS；每个机柜设 1 路市电供电插座〔16A〕，并在机房四周墙壁安装适量的市电修理插座〔10A〕机柜配电功率原则：每个效劳器机柜 8KW，每个网络机柜 5KW配电柜设计图片：〔见以下图〕配电PDU每个效劳器机柜配置 2 个 10 位PDU 插座，分别接 2 台不同的UPS 引入插座，某一台UPS 故障时，可准时切换至机柜底市电插座上，以保证每台效劳器都有 2 路电源供电，进一步确保了设备的稳定性每个PDU 配有总控开关、电压/电流数字显示，可以实时显示PDU 插座上的负载电流，准时对治理人员进展预警，保证每个插座不过载上图：PDU 样品图例四. UPS 配置方案依据客户需求及现有设备负载并考虑肯定的余量，本次配备 2 台 20KVA〔三进三出〕 的 UPS，并延时 2 小时，输入承受三相沟通电 380V，输出三相沟通电 380V，分别对机柜底 2 个UPS 插座分别供电。
日后增加设备，依据实际用电量，再增加一样的UPS，可做到并机使用五. 照明配电系统照明要求：依据实际使用状况及 GB 50174-93《电子计算机机房设计标准》，按每平方的照度设计为照度大于 4LX紧急照明照度：按每平方米不低于 50lx 的照度进展设计机房应急照明系统，正常状态下由市电供电，应急状态下承受应急照明灯照明，到达应急照明的效果计算机机房的照明要求：灯盘的选材选用优质的国产品牌，无弦光，不锈钢包边加底，光感变压器， 3*20W光线光明且严峻，适合人们的生理需求，分区掌握灯盘，布局合理且操作便利，为工作人员制造光明的，清楚的工作环境六. 防雷接地系统计算机机房作为一个重要的网络中心，集中了大量微电子设备，而这些设备内部构造高度集成化，从而造成设备耐过电压、过电流的水平下降，对雷电浪涌的承受力量下降，因此我司将承受相应的保护措施在静电地板下面铺设防静电地网，在做好线路布线安全性的前提下，安装适宜的避雷过电压保护装置，实现二级防雷保护在配电柜前设置“OBO”的二级防雷器接地实行单点接地并安装等电位汇流排、防静电地网，实行等电位措施，接地引下线选用截面积 25mm2 的多芯铜电缆用以削减高频阻抗，接入大楼统一接地点，电阻小于 1 欧姆。
机房内的防静电地板、金属门窗、机柜的金属物体均做接地且保证等电位。
