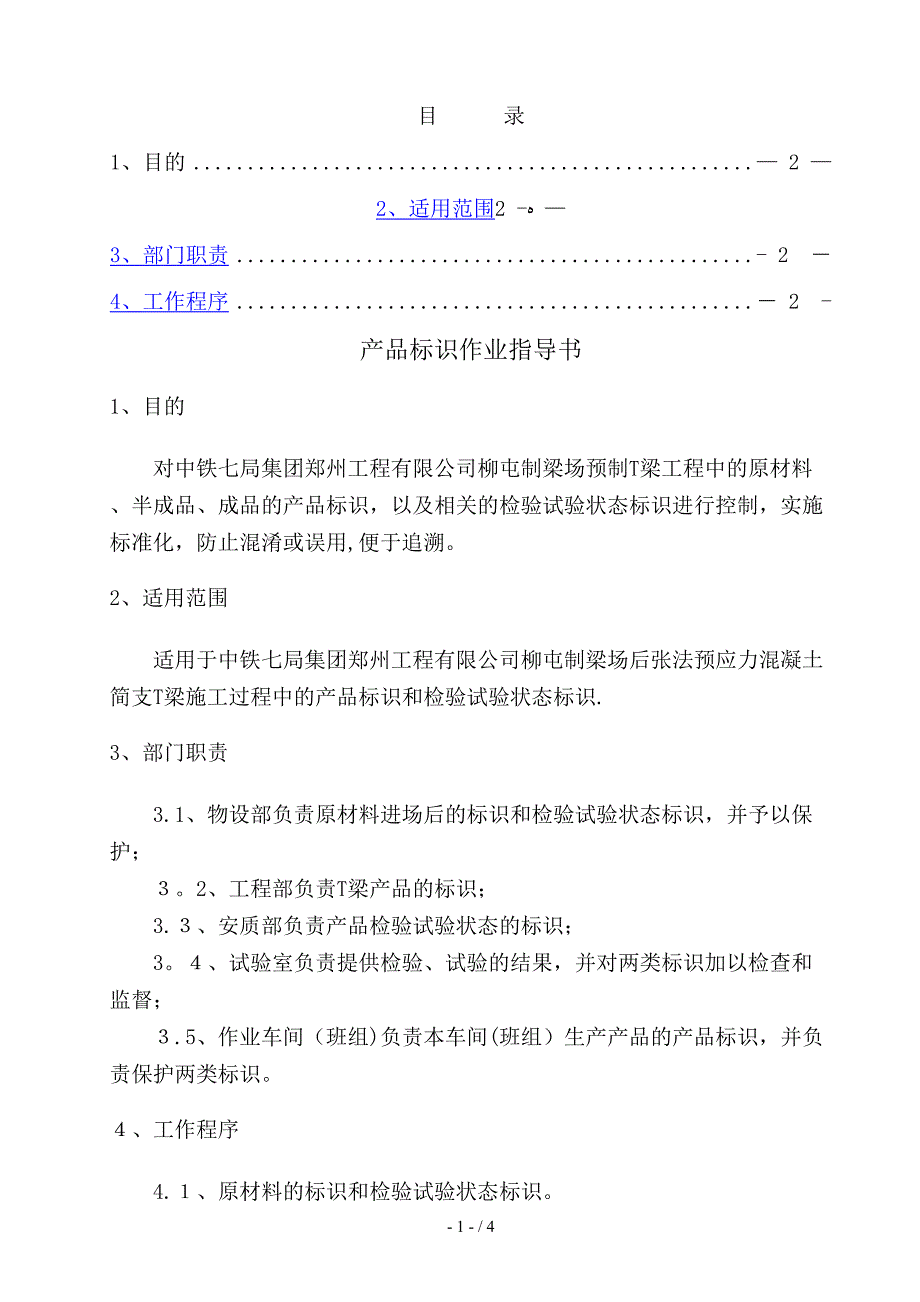

目 录1、目的 — 2 —2、适用范围ﻩ- 2 —3、部门职责 - 2 －4、工作程序 － 2 -产品标识作业指导书1、目的对中铁七局集团郑州工程有限公司柳屯制梁场预制T梁工程中的原材料、半成品、成品的产品标识，以及相关的检验试验状态标识进行控制，实施标准化，防止混淆或误用,便于追溯2、适用范围适用于中铁七局集团郑州工程有限公司柳屯制梁场后张法预应力混凝土简支T梁施工过程中的产品标识和检验试验状态标识.3、部门职责3.1、物设部负责原材料进场后的标识和检验试验状态标识，并予以保护； ３2、工程部负责T梁产品的标识；3.３、安质部负责产品检验试验状态的标识；3４、试验室负责提供检验、试验的结果，并对两类标识加以检查和监督；３.5、作业车间（班组)负责本车间(班组）生产产品的产品标识，并负责保护两类标识４、工作程序4.１、原材料的标识和检验试验状态标识下列所指原材料:水泥、中粗砂、碎石、粉煤灰、矿粉、外加剂、防水材料、钢绞线、钢筋、锚具等.４.1.１、原材料进场后，由物设部负责标识，未经检验试验时应标明“待检”４．1.２、原材料标识方法采用挂牌、贴标签、插牌在产品的适当部位3、原材料标识的内容有名称、型号、规格、产地、厂家、进场日期等,其内容应与所有的相关文件(如图纸、材料单、质量记录等）保持一致。
４4、原材料的检验试验状态标识原材料的检验试验状态标识分为以下几种情况其一：原材料进场后尚未进行检验和试验，即待检状态，标明“待检”字样其二：原材料已经检验和试验,且合格，即检验合格状态,标明“合格”字样.其三：原材料已经检验和试验，其检验结果不符合规定要求,即为不合格的原材料，标明“不合格"字样.42、产品的标识产品标识和检验试验状态标识均由技术主管负责按要求标识，由质检工程师负责监督检查其是否符合规定要求2.1、T梁梁体T梁梁体的产品标识，必须标明梁场、梁跨度、直曲线、生产序号，即为“ＬT+32 +Ｑ(Z）+流水编号"如“ＬT32Q-0001”表示该片梁为柳屯制梁场生产跨度３２米曲线简支T梁第一片.标识方法：现场中梁标在T梁腹板左侧（小里程方向）； 现场边梁标在T梁有挡砟墙的一侧（小里程方向）;4.2．２、T梁梁体的检验试验状态标识,由安质部质检员负责提供检验试验结果并核对检查，梁体的检验试验状态标识，根据其检验试验状态的不同，分为四种标识其一：未经检验即待检，不作任何标记其二：已经检验且合格,用“√”表示其三：已经检验待结果用“/”表示.其四:已经检验不合格是拒绝接收的产品,用“×”表示。
4．3、设备检验试验状态的标识4.３.1、计量器具的校准状态标识计量器具：如压力表、氧气表、磅称等经检验合格后，应由试验部门予以标识，标识内容应有校验日期、有效期,并予以记录，保持记录与标识相符试验室需建立台帐备查，并将检验结果传递至有关使用部门、作业车间(班组）2、张拉设备的校准状态标识配套的张拉设备（油顶、压力表两者匹配）校验完毕后，由试验室在张拉油顶上贴标签予以标识，标识内容应符合公司计量体系的有关规定，其中油顶号、油泵号、压力表号，应具有唯一性标识，并将油顶、油表校验报告单及时交主管技术员3、自验设备的校准状态标识自验设备如经纬仪、水准仪、梁体外形尺寸检测等设备,应由使用负责人每半年检查一次,检查合格后应标贴“合格”标签，并予以记录,建帐备查4.4成品T梁的标识4.4.1每孔梁设一块桥牌对成品T梁进行标识，在桥梁小里程右侧位置,桥牌中心距梁端16４5ｍｍ、距梁底２89mm处，固定于梁体外侧底板，桥牌内容包括:跨度、载重等级、设计图号、梁号、梁体质量、制造厂家、制造年月、许可证编号等;桥牌长２90mm，宽17８mm，材料采用铝合金板，板厚3mm,如桥牌例图;4.４2桥牌制作由工程部对物设部进行交底，交底内容包括：桥牌的材质、具体尺寸、标准内容,物设部负责联系制作;4.4.3桥牌具体内容由工程部负责标识，安质部负责监督、检查。
４.５预制梁逐件进行检查、验收，并签发技术证明书6 预制梁体完成后应立即安装桥牌4.7 以全国工业产品许可证发证日期为准，在这个时间之前所有的成品T梁均安装“试验品”桥牌，当天和以后生产所有的成品T梁均安装“ＱS”标志并有生产许可证号码桥牌桥牌例图下图（一）为未取得许可证桥牌图(二)为取得生产许可证后使用桥牌图中××制梁场在生产桥牌时直接按‘中铁七局集团郑州工程有限公司柳屯制梁场’印制其他图例附后：文中如有不足，请您见谅！ / 。
