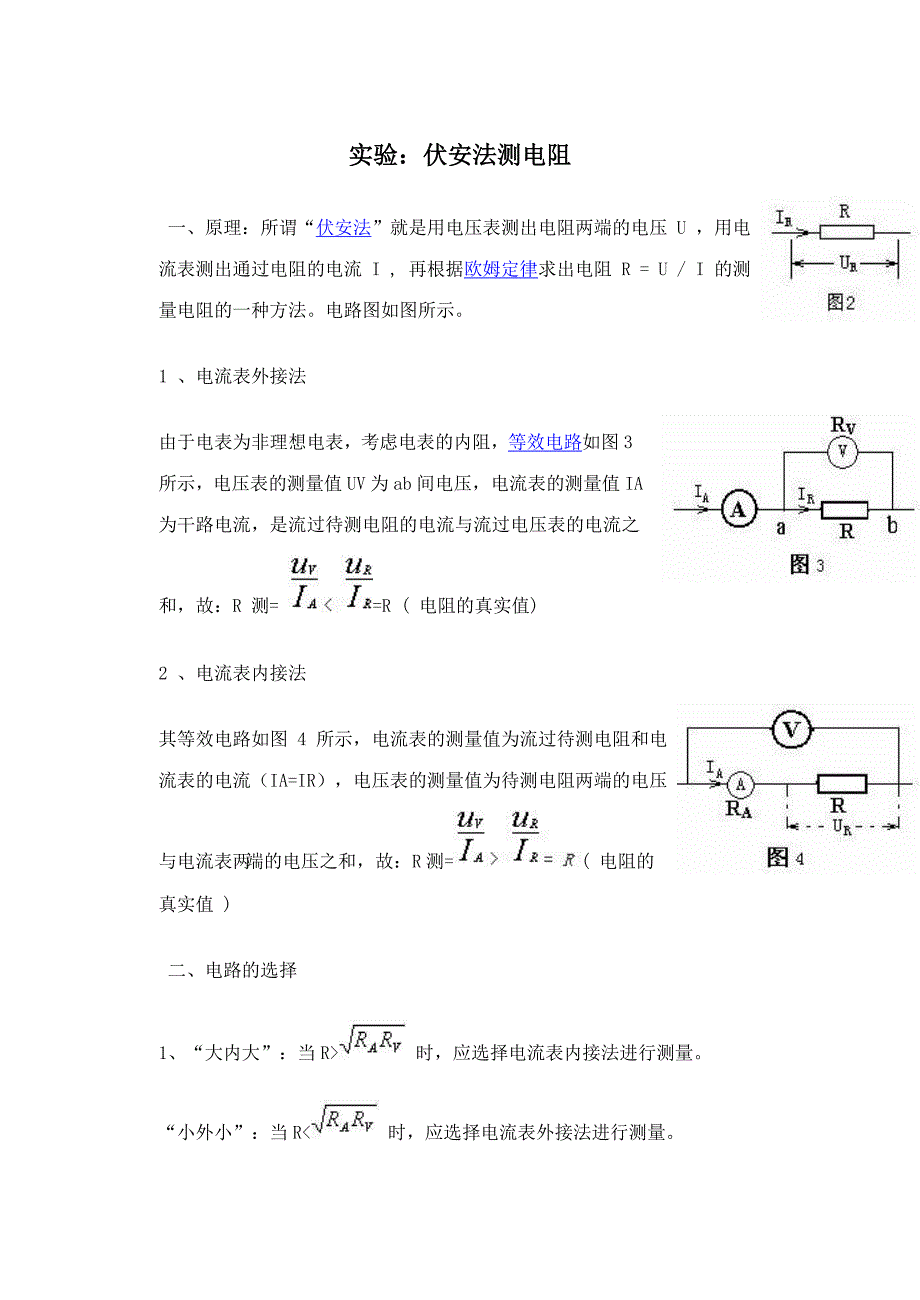

实验：伏安法测电阻一、原理：所谓“伏安法”就是用电压表测出电阻两端的电压 U ，用电流表测出通过电阻的电流 I , 再根据欧姆定律求出电阻 R = U / I 的测量电阻的一种方法电路图如图所示1 、电流表外接法由于电表为非理想电表，考虑电表的内阻，等效电路如图3 所示，电压表的测量值UV为ab间电压，电流表的测量值IA为干路电流，是流过待测电阻的电流与流过电压表的电流之和，故：R 测= =R ( 电阻的真实值) 2 、电流表内接法其等效电路如图 4 所示，电流表的测量值为流过待测电阻和电流表的电流（IA=IR），电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，故：R测=( 电阻的真实值 ) 二、电路的选择 1、“大内大”：当R> 时，应选择电流表内接法进行测量 “小外小”：当R< 时，应选择电流表外接法进行测量例1：已知电流表的内阻约为0.1Ω ，电压表的内阻约为10KΩ ，若待测电阻约为5Ω ，用伏安法测其电阻应采用电流表 _____ 接法；若待测电阻约为 500Ω ，用伏安法测其电阻应采用电流表 ______ 接法 三、限流和分压电路RX1.限流式 图中变阻器起限流作用，求待测电阻Rx的电压可调范围RX2.分压式 图中变阻器起分压作用，求待测电阻Rx的电压可调范围:1、两种电路比较：分压接法的优势是：电压变化范围大，限流接法的优势：在于电路连接简便，附加功率损耗较小2、选择原则： a.用限流接法超过电表量程，应用分压法 b.当要求电压从0开始变起，或用多组数据时，一定用分压接法 c. 当负载电阻Rx 较大，是R 的几倍时，即变阻器总阻值R较小，限流接法对电流、电压的调控作用不明显，一般选分压接法 d.当两种接法均可满足实验要求时，一般选限流接法． e.当负载电阻Rx 较小，变阻器总阻值R 较大是Rx 的几倍时， 限流接法对电流、电压控制作用显著，一般用限流接法【例3】 用伏安法测金属电阻Rx(约为5 Ω)的值，已知电流表内阻为1 Ω，量程为0.6 A，电压表内阻为几千欧，量程为3 V，电源电动势为9 V，滑动变阻器的阻值为0～6 Ω，额定电流为5 A，试画出测量Rx的原理图．【例4】 用伏安法测量某电阻Rx的阻值，现在实验器材如下：A.待测电阻Rx：范围在5～8 Ω，额定功率1 WB.电流表A1：量程0～0.6 A(内阻0.2 Ω)C.电流表A2：量程0～3 A(内阻0.05 Ω)D.电压表V1：量程0～3 V(内阻3 kΩ)E.电压表V2：量程0～15 V(内阻15 kΩ)F.滑动变阻器R：0～100 ΩG.蓄电池：电动势12 VH．导线，电键为了较准确地测量，并保证器材安全，电流表应选________，电压表应选________，并画出电路图．。
