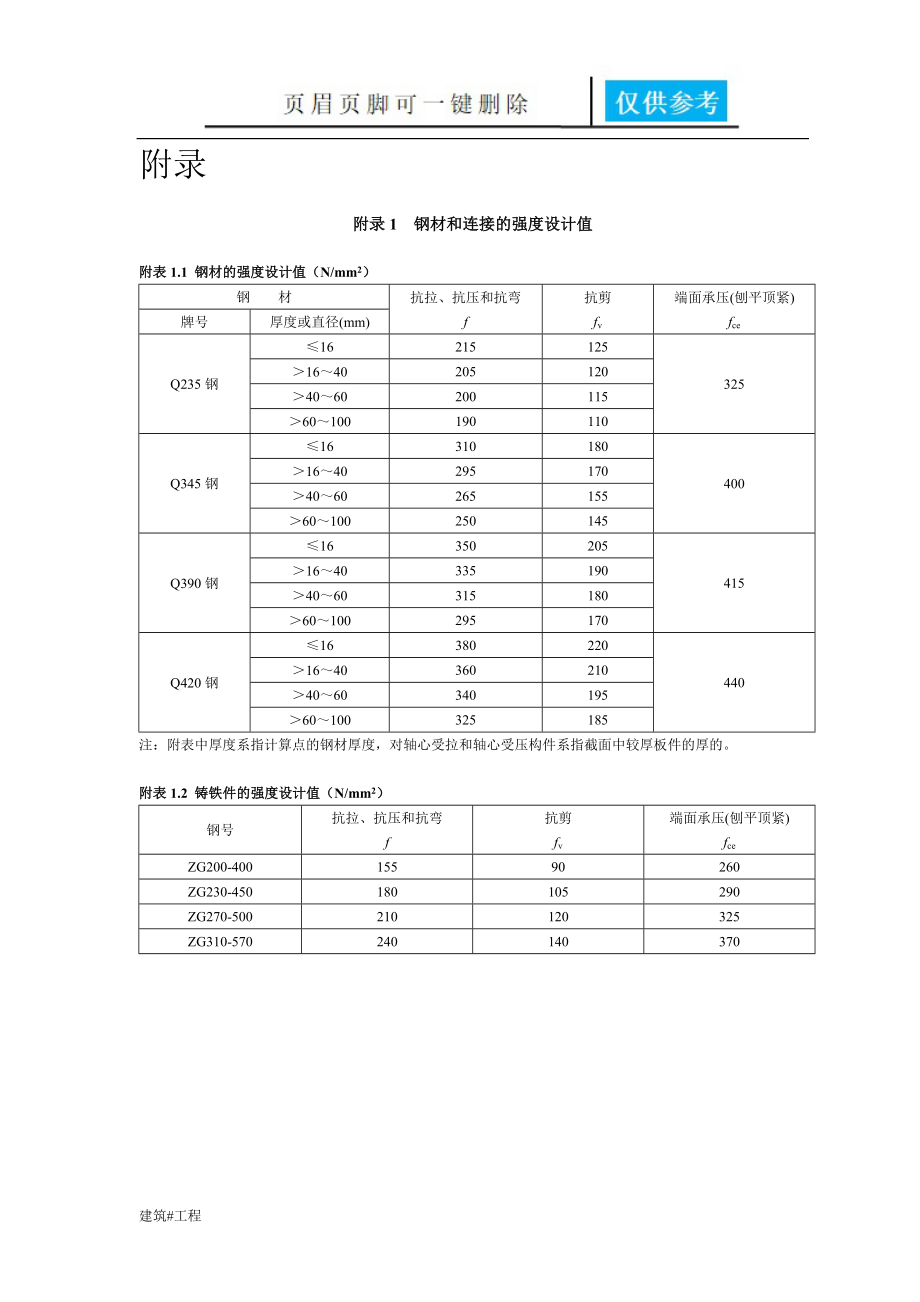

附录附录1 钢材和连接的强度设计值附表1.1 钢材的强度设计值（N/mm2）钢 材抗拉、抗压和抗弯f抗剪fv端面承压(刨平顶紧)fce牌号厚度或直径(mm)Q235钢≤16215125325＞16～40205120＞40～60200115＞60～100190110Q345钢≤16310180400＞16～40295170＞40～60265155＞60～100250145Q390钢≤16350205415＞16～40335190＞40～60315180＞60～100295170Q420钢≤16380220440＞16～40360210＞40～60340195＞60～100325185注：附表中厚度系指计算点的钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚的附表1.2 铸铁件的强度设计值（N/mm2）钢号抗拉、抗压和抗弯f抗剪fv端面承压(刨平顶紧)fceZG200-40015590260ZG230-450180105290ZG270-500210120325ZG310-570240140370附表1.3 焊缝的强度设计值（N/mm2）焊接方法和焊条型号构件钢材对接焊缝角焊缝牌号厚度或直径(mm)抗压fcw焊接质量为下列等级时，抗拉ftw抗剪fvw抗拉、抗压和抗剪ftw一级、二级三级自动焊、半自动焊和E43型焊条的手工焊Q235钢≤16215215185125160＞16～40205205175120＞40～60200200170115＞60～100190190160110自动焊、半自动焊和E50型焊条的手工焊Q345钢≤16310310265180200＞16～35295295250170＞35～50265265225155＞50～100250250210145自动焊、半自动焊和E55型焊条的手工焊Q390钢≤16350350300205220＞16～35335335285190＞35～50315315270180＞50～100295295250170Q420钢≤16380380320220220＞16～35360360305210＞35～50340340290195＞50～100325325275185注：1 自动焊和半自动焊所采用的焊丝和焊剂，应保证其熔敷金属的力学性能不低于现行国家标准《埋弧焊用碳钢焊丝和焊剂》GB/T 5293和《低合金钢埋弧焊用焊剂》GB/T 12470中相关的规定。
2 焊缝质量等级应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定其中厚度小于8mm钢材的对接焊缝，不应采用超声波探伤确定焊缝质量等级 3 对接焊缝在受压区的抗弯强度设计值取fcw，在受拉区的抗弯强度设计值取ftw 4 附表中厚度系指计算点的钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚度附表1.4 螺栓连接的强度设计值（N/mm2）螺栓的性能等级、锚栓和构件钢材的牌号普 通 螺 栓锚栓承压型连接高强度螺栓C级螺栓A级、B级螺栓抗拉ftb抗剪fvb承压fcb抗拉ftb抗剪fvb承压fcb抗拉ftb抗拉ftb抗剪fvb承压fcb普通螺栓4.6级、4.8级170140－－－－－－－－5.6级－－－210190－－－－－8.8级－－－400320－－－－－锚栓Q235钢－－－－－－140－－－Q345钢－－－－－－180－－－承压型连接高强度螺栓8.8级－－－－－－－400250－10.9级－－－－－－－500310－构件Q235钢－－305－－405－－－470Q345钢－－385－－510－－－590Q390钢－－400－－530－－－615Q420钢－－425－－560－－－655注：1 A级螺栓用于d≤24mm和l≤10d或l≤150mm（按较小值）的螺栓；B级螺栓用于d＞24mm和l＞10d或l＞150mm（按较小值）的螺栓。
d为公称直径，l为螺杆公称长度 2 A、B级螺栓孔的精度和孔壁表面粗糙度，C级螺栓孔的允许偏差和孔壁表面粗糙度，均应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的要求附表1.5 铆钉连接的强度设计值（N/mm2）铆钉钢号和构件钢材牌号抗拉（钉头脱落）ftr抗剪fvr承压fcrⅠ类孔Ⅱ类孔Ⅰ类孔Ⅱ类孔铆钉BL2或BL3120185155－－构件Q235钢－－－450365Q345钢－－－565460Q390钢－－－590480注：1 属于下列情况者为Ⅰ类孔：1） 在装配好的构件上按设计孔径钻成的孔；2） 在单个零件和构件上按设计孔径分别用钻模钻成的孔；3） 在单个零件上先钻成或冲成较小的孔径，然后在装配好的构件上再扩钻至设计孔径的孔 2 在单个零件上一次冲成或不用钻模钻成设计孔径的孔属于Ⅱ类孔附录2 结构或构件的变形容许值2.1 受弯构件的挠度容许值2.1.1 吊车梁、楼盖梁、屋盖梁、工作平台梁以及墙架构件的挠度不宜超过附表2.1.1所列的容许值附表2.1.1 受弯构件挠度容许值项次构 件 类 别挠度容许值[vT][vQ]1吊车梁和吊车桁架（按自重和起重量最大的一台吊车计算挠度）(1) 手动吊车和单梁吊车（含悬挂吊车）(2) 轻级工作制桥式吊车(3) 中级工作制桥式吊车(4) 重级工作制桥式吊车l/500l/800l/1000l/1200－2手动或电动葫芦的轨道梁l/400－3有重轨（重量等于或大于38kg/m）轨道的工作平台梁有轻轨（重量等于或小于24kg/m）轨道的工作平台梁l/600l/400－4楼（屋）盖梁或桁架、工作平台梁（第3项除外）和平台板(1) 主梁或桁架（包括设有悬挂起重设备的梁和桁架）(2) 抹灰顶棚的次梁(3) 除(1)、(2)款外的其他梁（包括楼梯梁）(4) 屋盖檩条支承无积灰的瓦楞铁和石棉瓦屋面者支承压型金属板、有积灰的瓦楞铁和石棉瓦等屋面者支承其他屋面材料者(5) 平台板l/400l/250l/250l/150l/200l/200l/150l/500l/350l/300－－－－5墙架构件（风荷载不考虑阵风系数）(1) 支柱(2) 抗风桁架（作为连续支柱的支承时）(3) 砌体墙的横梁（水平方向）(4) 支承压型金属板、瓦楞铁和石棉瓦墙面的横梁（水平方向）(5) 带有玻璃窗的横梁（竖直和水平方向）－－－－l/200l/400l/1000l/300l/200l/200注：1 l为受弯构件的跨度（对悬臂梁和伸臂梁为悬伸长度的2倍）。
2 [vT]为永久和可变荷载标准值产生的挠度（如有起拱应减去拱度）的容许值；[vQ]为可变荷载标准值产生的挠度的容许值2.1.2 冶金工厂或类似车间中设有工作级别为A7、A8级吊车的车间，其跨间每侧吊车梁或吊车桁架的制动结构，由一台最大吊车横向水平荷载（按荷载规范取值）所产生的挠度不宜超过制动结构跨度的1/22002.2 框架结构的水平位移容许值2.2.1 在风荷载标准值作用下，框架柱顶水平位移和层加相对位移不宜超过下列数值：1 无桥式吊车的单层框架的柱顶位移 H/1502 有桥式吊车的单层框架的柱顶位移 H/4003 多层框架的柱顶位移 H/5004 多层框架的层加相对位移 h/400H为自基础顶面至柱顶的总高度；h为层高注：1 对室内装修要求较高的民用建筑多层框架结构，层间相对位移宜适当减小无墙壁的多层框架结构，层间相对位移可适当放宽 2 对轻型框架结构的柱顶水平位移和层间位移均可适当放宽2.2.2 在冶金工厂或类似车间中设有A7、A8级吊车的厂房柱和设有中级和重级工作制吊车的露天栈桥柱，在吊车梁或吊车桁架的顶面标高处，由一台最大吊车水平荷载（按荷载规范取值）所产生的计算变形值，不宜超过附表A.2.2所列的容许值。
附表2.2.2 柱顶水平位移（计算值）的容许值项次位移的种类按平面结构图形计算按空间结构图形计算1厂房柱的横向位移Hc/1250Hc/20002露天栈桥柱的横向位移Hc/2500－3厂房和露天栈桥柱的纵向位移Hc/4000－注：1 Hc为基础顶面至吊车梁或吊车桁架顶面的高度 2 计算厂房或露天栈桥柱的纵向位移时，可假设吊车的纵向水平制动力分配在温度区段内所有柱间支撑或纵向框架上 3 在设有A8级吊车的厂房中，厂房柱的水平位移容许值宜减小10％ 4 设有A6级吊车的厂房柱的纵向位移宜符合表中的要求附录3 梁的整体稳定系数3.1 等截面焊接工字形和轧制H型钢简支梁等截面焊接工字形和轧制H型钢（图3.1）简支梁的整体稳定系数应按下式计算： (3.1.1)yyb1b1ht1t1xxyyb1b2ht1t2xxyyyb1b2ht1t2xxyyb1b1ht1t1xx(a)双轴对称焊接工字形截面(b)加强受压翼缘的单轴对称焊接工字形截面(c) 加强受。
