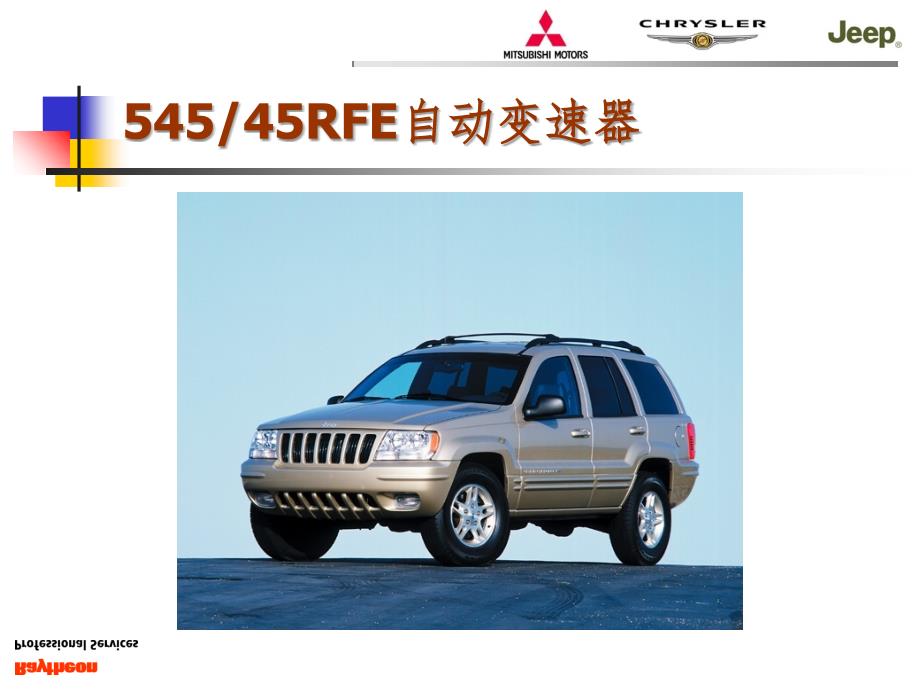

545/45RFE自动变速器自动变速器WJ GRAND CHEROKEEGRAND CHEROKEE大切诺基车型自动变速器分类介绍：大切诺基车型自动变速器分类介绍：1V8--- 545/45RFE2I6---42RE2 GRAND CHEROKEEGRAND CHEROKEE3 GRAND CHEROKEEGRAND CHEROKEE变速器的识别变速器的识别45RFE 545RFE45RFE 545RFE• 4=四个前进档位 5=5个前进速比• 5=载荷标识• R=后轮驱动• FE=完全电控4 GRAND CHEROKEEGRAND CHEROKEE•45RFE 545RFE45RFE 545RFE•一档=3.0：1•二档=1.67：1•主二档=1.50：1•三档=1：1•四档=0.75：1 五档＝0.67：1•倒档=3.0：1速比介绍：速比介绍：5 GRAND CHEROKEEGRAND CHEROKEETITTJ167810161P52119099AA 45RF6 GRAND CHEROKEEGRAND CHEROKEE变速器维护与保养•变速器油---MOPAR ATF +4型•主副两个滤清器同时更换•油位的检查： 保养－－4.7L 大修－－11.4L7 GRAND CHEROKEEGRAND CHEROKEE 第一部分第一部分变速器机械部件组成与动力传递变速器机械部件组成与动力传递8 GRAND CHEROKEEGRAND CHEROKEE变速器的主要机械部件包括：变速器的主要机械部件包括： 液力变矩器液力变矩器 三个多片输入离合器三个多片输入离合器 低速档（UD）；超速档（OD）；倒档（REV） 三个制动器三个制动器 二档（2C）；四档（4C）；低/倒档（L/R）） 单向离合器（单向离合器（OWC)OWC) 三个行星齿轮组三个行星齿轮组 反 作 用 行 星 齿 轮 组 ； 倒 档 行 星 齿 轮 组 ； 输 入 行 星 齿轮组 驻车机构驻车机构9 GRAND CHEROKEEGRAND CHEROKEE10 GRAND CHEROKEEGRAND CHEROKEE11 GRAND CHEROKEEGRAND CHEROKEE12 GRAND CHEROKEEGRAND CHEROKEE13 GRAND CHEROKEEGRAND CHEROKEE三套行星齿轮组部件之间的相对关系：三套行星齿轮组部件之间的相对关系：14 GRAND CHEROKEEGRAND CHEROKEE15 GRAND CHEROKEEGRAND CHEROKEE16 GRAND CHEROKEEGRAND CHEROKEE17 GRAND CHEROKEEGRAND CHEROKEEUDODREV 4C2CLROWC18 GRAND CHEROKEEGRAND CHEROKEE19 GRAND CHEROKEEGRAND CHEROKEE一档•输入部件输入部件：低速离合器—低速太阳伦•锁定部件锁定部件：低倒档制动器-输入齿圈•输出输出：输入行星架其中：输入齿圈输入齿圈= =倒档行星架倒档行星架 输入行星架输入行星架= =倒档齿圈倒档齿圈20 GRAND CHEROKEEGRAND CHEROKEE二档•输入：低速离合器输入：低速离合器------输入太阳伦输入太阳伦•锁定：二档制动器锁定：二档制动器------倒档太阳轮倒档太阳轮•输出：输入行星架输出：输入行星架其中：反作用行星架其中：反作用行星架= =倒档太阳轮倒档太阳轮21 GRAND CHEROKEEGRAND CHEROKEE三档•输入：低速离合器---低速太阳轮 超速离合器—倒档行星架其中：倒档行星架=输入齿圈22 GRAND CHEROKEEGRAND CHEROKEE四档•输入：超速离合器—反作用太阳轮 倒档行星架•锁定：四档制动器—反作用齿圈 •输出：输入行星架23 GRAND CHEROKEEGRAND CHEROKEE主二档•输入：低速离合器—输入太阳伦•锁定：四档制动器—反作用齿圈•输出：输入行星架24 GRAND CHEROKEEGRAND CHEROKEE五档•输入：超速离合器－反作用太阳轮 倒档行星架•锁定：二档制动器－倒档太阳轮•输出：输出行星架25 GRAND CHEROKEEGRAND CHEROKEE倒档•输入：倒档离合器—反作用齿圈•锁定：低倒档制动器—输入齿圈•输出：输入行星架26 GRAND CHEROKEEGRAND CHEROKEE液压离合器结合表UDODREV2C4CL/R一档二档优选二档三档四档五档倒档27 GRAND CHEROKEEGRAND CHEROKEE 第二部分第二部分变速器液压系统组成与液力传递变速器液压系统组成与液力传递28 GRAND CHEROKEEGRAND CHEROKEE液压系统组成部件液压系统组成部件•油泵壳体油泵壳体双级油泵调压阀TCC开关阀OFFTCC调控制ONT/C限压阀•电磁阀电磁阀•阀体阀体手动阀电磁开关阀低/倒档开关阀储能器29 GRAND CHEROKEEGRAND CHEROKEE30 GRAND CHEROKEEGRAND CHEROKEE调压阀TCC开关阀限压阀TCC控制阀31 GRAND CHEROKEEGRAND CHEROKEE32 GRAND CHEROKEEGRAND CHEROKEE双速油泵：双速油泵：33 GRAND CHEROKEEGRAND CHEROKEE双速油泵工作原理：双速油泵工作原理：34 GRAND CHEROKEEGRAND CHEROKEE主调压阀主调压阀35 GRAND CHEROKEEGRAND CHEROKEE开关阀开关阀•电磁开关阀电磁开关阀SSVSSV：•通过位置的改变来决定来自LR/CC电磁阀的液压油进入L/R离合器油路还是TCC液力变矩器离合器油路。
•一档：L/R位置•二三四档：TCC位置•低倒档开关阀低倒档开关阀：•从两个位置将液压引入到L/R离合器：手动阀倒档位置；LR/CC电磁阀通电位置36 GRAND CHEROKEEGRAND CHEROKEE37 GRAND CHEROKEEGRAND CHEROKEE电磁阀•常开电磁阀常开电磁阀：： UD电磁阀，MSMS多选电磁阀多选电磁阀常闭电磁阀常闭电磁阀： OD电磁阀，4C电磁阀，2C电磁阀 LR/CCLR/CC电磁阀电磁阀，PCS压力控制电磁阀 压力开关（压力开关（5 5个个）38 GRAND CHEROKEEGRAND CHEROKEE电磁阀类型及应用电磁阀类型及应用39 GRAND CHEROKEEGRAND CHEROKEE压力控制电磁阀PCS40 GRAND CHEROKEEGRAND CHEROKEE故障模式•45RFE变速器有两个故障模式的前进档速比，一个倒档速比当换档杆在D档位时，只能获得三档速比；在手动“L”位和手动“2”位时，只能获得二档速比；在倒档位置，只能获得倒档速比41 GRAND CHEROKEEGRAND CHEROKEE42 GRAND CHEROKEEGRAND CHEROKEE 第三部分第三部分变速器电控系统组成与控制原理变速器电控系统组成与控制原理43 GRAND CHEROKEEGRAND CHEROKEE44 GRAND CHEROKEEGRAND CHEROKEETCM在车上位置45 GRAND CHEROKEEGRAND CHEROKEETCMTCM自学习功能（一）自学习功能（一） 下面工作发生时，需要使用下面工作发生时，需要使用DRBDRB诊断仪进行快速学诊断仪进行快速学习：习：•更换变速箱，TCM，电磁阀总成，阀体，离合器盘片和油封•阀体修理46 GRAND CHEROKEEGRAND CHEROKEETCMTCM自学习功能（二）自学习功能（二）•条件：条件：1 无故障码2 进行各个档位的换档操作3踩制动器4发动机处于怠速状态5变速器油温在15—93度47 GRAND CHEROKEEGRAND CHEROKEETCMTCM自学习功能（三）自学习功能（三）•连接DRBIII诊断仪•在菜单中顺序选择“Transmission（变速器）”；“Miscellaneous（其他）”；“Quick learn（快速学习）”，然后按照DRBIII所显示的步骤进行。
48 GRAND CHEROKEEGRAND CHEROKEE离合器容量指数离合器容量指数离合器容量指数（离合器容量指数（CVICVI）： 表示压缩离合器组件所需要的油量TCM通 过监测速比改变所用时间的长短，确定离合器 结合或松开所需要的油量低CVI指数—表示离合器盘片之间没有磨损中等CVI指数—表示离合器片有些磨损高CVI 指数—表示离合器片已经过度磨损49 GRAND CHEROKEEGRAND CHEROKEE离合器容量指数计算原理50 GRAND CHEROKEEGRAND CHEROKEE离合器容量指数表离合器容量指数表离合器刷新档位油温容量指数L/R2-1或3-1滑行降档>43°C82--1342C4C3—2强制降档3---4升档>43°C25—6430--64OD2-3升档>43°C30--64UD3—2强制降档>43°C44--9251 GRAND CHEROKEEGRAND CHEROKEETCMTCM变速器变速器变速器变速器52 GRAND CHEROKEEGRAND CHEROKEE TCM TCM输入信号输入信号直接输入直接输入• 超速OFF开关 •点火开关RUN/START和START•开关蓄电池•节气门位置传感器（TPS）•曲轴位置传感器（CKP）• 变速器档位传感器（TRS）•压力开关• 变速器温度传感器TTS• 输入转速传感器•输出转速传感器•油路压力传感器53 GRAND CHEROKEEGRAND CHEROKEE TCM TCM 的电源输入的电源输入电源和接地电源和接地点火开关变速器控制继电器TCM的B+针脚相关故障码相关故障码DTC 14DTC 15参见79页图54 GRAND CHEROKEEGRAND CHEROKEE55 GRAND CHEROKEEGRAND CHEROKEE档位传感器档位传感器TRSTRS•变变速速器器档档位位传传感感器器（（TRSTRS））安安装装在在变变速速器器内内侧侧阀阀体体的的顶顶端。
端•变变速速器器档档位位传传感感器器有有五五个个TRSTRS开开关关PRNDLPRNDL，，倒倒车车灯灯开开关关和和油温传感器油温传感器TTSTTS：：•l l 确定换档杆位置确定换档杆位置•l l 只在驻车和空档时使起动机继电器接地只在驻车和空档时使起动机继电器接地•l l 只在倒档时给只在倒档时给TCMTCM控制倒车灯提供接地点控制倒车灯提供接地点•变变速速器器档档位位传传感感器器有有一一个个整整体体式式温温度度传传感感器器（（热热敏敏电电阻阻））用以向用以向TCMTCM和和PCMPCM传递变速器温度信息传递变速器温度信息56 GRAND CHEROKEEGRAND CHEROKEE57 GRAND CHEROKEEGRAND CHEROKEE压力开关压力开关压力开关压力开关58 GRAND CHEROKEEGRAND CHEROKEE油路压力传感器：油路压力传感器：油路压力传感器：油路压力传感器：59 GRAND CHEROKEEGRAND CHEROKEE管路系统压力控制管路系统压力控制•闭环控制示意图闭环控制示意图压力传感器TCM压力控制电磁阀主调压阀60 GRAND CHEROKEEGRAND CHEROKEE闭环管路压力控制：闭环管路压力控制：闭环管路压力控制：闭环管路压力控制：61 GRAND CHEROKEEGRAND CHEROKEE管路压力系统故障诊断管路压力系统故障诊断•A=A=实测值实测值 B= B=传感器输出值传感器输出值 C C＝希望值＝希望值•1）如果A
•2）如果B>C,A
力开关提供电力•当继电器处于当继电器处于“OFF”“OFF”（关闭）位置时，不向电磁阀组件（关闭）位置时，不向电磁阀组件提供电力，变速器就处于故障模式在控制器复位以后，提供电力，变速器就处于故障模式在控制器复位以后，TCMTCM接通继电器继电器被通电后，接通继电器继电器被通电后，TCMTCM监测端子处的电压监测端子处的电压以确认该电压大于以确认该电压大于3 3伏特伏特 68 GRAND CHEROKEEGRAND CHEROKEE69 GRAND CHEROKEEGRAND CHEROKEE70 GRAND CHEROKEEGRAND CHEROKEE扭距降低要求（扭距降低要求（TRDTRD通讯）通讯）扭距降低要求扭距降低要求(TRD LINK)(TRD LINK)：：•作为PCM与TCM之间的通讯联系，用来进行扭矩管理•故障现象故障现象 动力低和换档时间太短 71 GRAND CHEROKEEGRAND CHEROKEE72 GRAND CHEROKEEGRAND CHEROKEE 换档时序换档时序换档时序影响因素：换档时序影响因素：• 油温油温------由变速器温度传感器或传感器失效后根由变速器温度传感器或传感器失效后根 据计算得到（直接输入）据计算得到（直接输入）•档位档位 •发动机负荷发动机负荷------由由MAPMAP传感器提供（总线输入）传感器提供（总线输入） •节气门位置节气门位置------由由TPSTPS提供或传感器失效后默认的节气提供或传感器失效后默认的节气门角度（直接输入）门角度（直接输入）•软件水平软件水平---TCM---TCM初始编程后，能够通过程序刷新升级。
初始编程后，能够通过程序刷新升级73 GRAND CHEROKEEGRAND CHEROKEE 诊断（一）诊断（一）•自动变速器故障可能由这些一般现象造成：自动变速器故障可能由这些一般现象造成：•l l 发动机性能差发动机性能差•l l 调整不正确调整不正确•l l 液压故障液压故障•l l 机械故障机械故障•l l 电子故障电子故障•诊断这些故障一定要从容易检查的问题开始：油面高度和油液状况、诊断这些故障一定要从容易检查的问题开始：油面高度和油液状况、换档拉线的调整然后进行路试以确定故障是否排除或者需要进行进换档拉线的调整然后进行路试以确定故障是否排除或者需要进行进一步诊断一步诊断 74 GRAND CHEROKEEGRAND CHEROKEE 诊断（二）诊断（二）汽车可驾驶，进行下列检查：汽车可驾驶，进行下列检查：（（1 1）用）用DRBDRB®检查是否有变速器故障码检查是否有变速器故障码2 2）检查油面高度和油液状况检查油面高度和油液状况3 3）如果故障现象是换档迟滞、乱档或换档粗暴，则调换档拉线。
如果故障现象是换档迟滞、乱档或换档粗暴，则调换档拉线4 4）进行路试，并记录变速器如何升档、降档和接合进行路试，并记录变速器如何升档、降档和接合5 5））如如果果故故障障现现象象是是加加速速迟迟缓缓，，或或者者对对于于正正确确调调整整的的发发动动机机，，要要维维持持正正常的速度需要不正常的节气门开度，则进行失速测试常的速度需要不正常的节气门开度，则进行失速测试6 6）如果路试期间记录了换档故障，则进行液压测试如果路试期间记录了换档故障，则进行液压测试7 7）进行空气压力测试，检查离合器的工作进行空气压力测试，检查离合器的工作75 GRAND CHEROKEEGRAND CHEROKEE诊断（三）诊断（三）•汽车不能驾驶，进行下述检查：汽车不能驾驶，进行下述检查：•（（1 1）检查油面高度和油液状况检查油面高度和油液状况•（（2 2）检查换档拉线是否断裂或断开检查换档拉线是否断裂或断开•（（3 3）检查冷却器管路是否有裂纹、泄漏，或者松动，或者测压口螺）检查冷却器管路是否有裂纹、泄漏，或者松动，或者测压口螺塞丢失 •（（4 4）在安全台上升起并支撑住汽车，起动发动机，将变速器换入档）在安全台上升起并支撑住汽车，起动发动机，将变速器换入档位，并记录各档位状况位，并记录各档位状况 76 GRAND CHEROKEEGRAND CHEROKEE离合器空气压力测试端口离合器空气压力测试端口离合器空气压力测试端口离合器空气压力测试端口L/RL/R4C4C2C2CODODUDUDREVREV77 。
