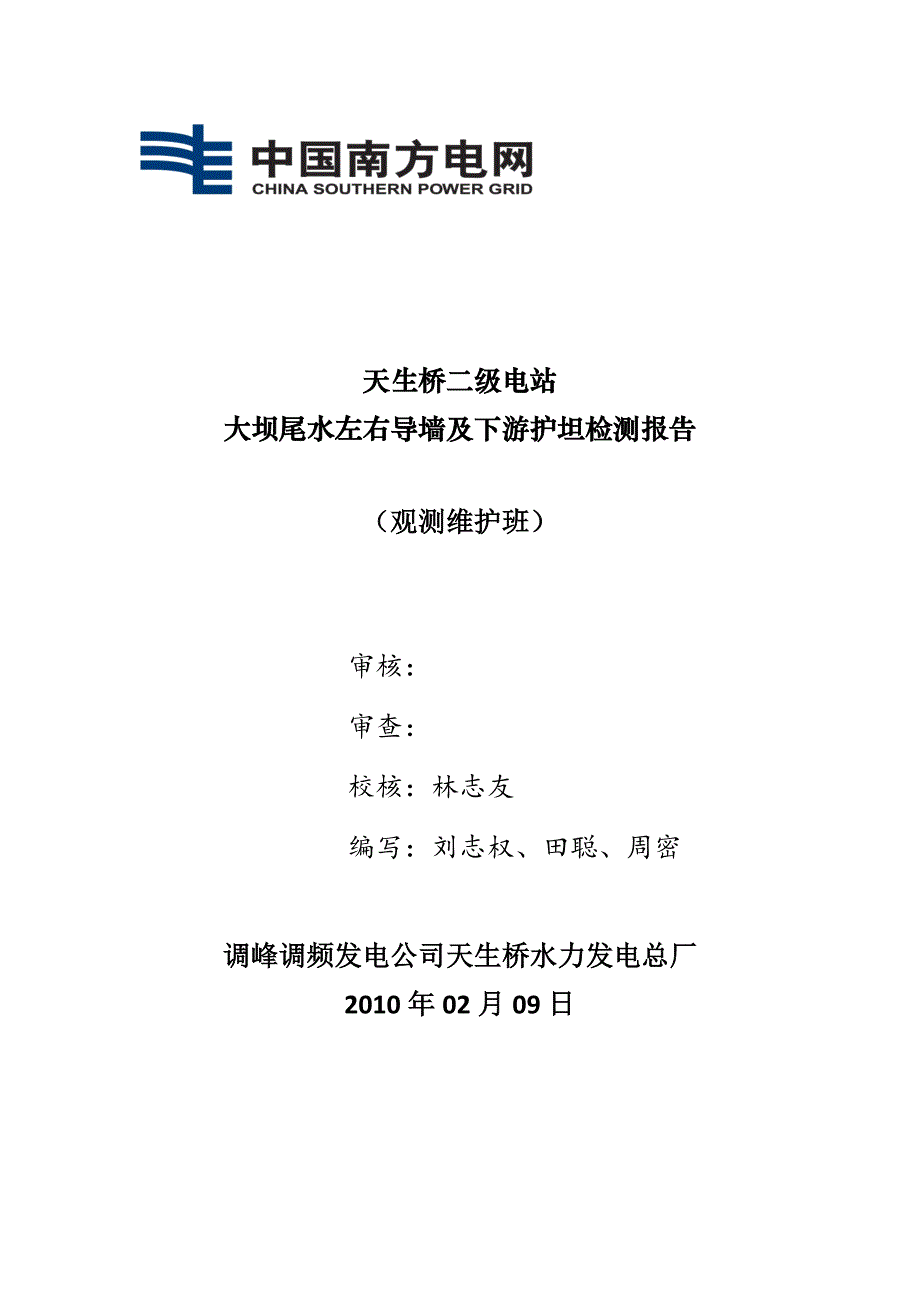

天生桥二级电站大坝尾水左右导墙及下游护坦检测报告（观测维护班）审核：审查：校核：林志友编写：刘志权、田聪、周密调峰调频发电公司天生桥水力发电总厂2010年02月09日天生桥二级电站大坝尾水左右导墙及下游护坦检测报告第一部分 综述一、 天生桥二级电站左导墙及护坦布置概况（一） 左导墙布置概况左岸导墙位于护坦和左岸非溢流坝坝后堆石体之间，采用钢筋混凝土扶壁式挡墙，以利用堆石体压重取得最经济的断面尺寸导墙顶高程633.5m，最大墙高31.5m，全长28.5m，墙厚2m底板长14.5m，厚2m，鼻坎高程620.00m设置三道加强肋，筋宽2m，坡比1:0.625左导墙的形式可参考下图1左导墙顶高▽633.50m水面高程619.00m下游护坦高程604.00m图1 左导墙面向下游横剖示意图（二） 护坦布置概况护坦位于冲砂闸和溢流坝下游，宽133.6m，长30m，由纵缝一分为二横缝与坝段错开布置共分为18块，面积11.6至15.6×15m2不等，护坝平均厚度为2m根据地形条件，护坦从右至左呈台阶状渐降，顶面高程分别为614m、607m、604m护坦混凝土采用200#，9#～12#块位于深槽上，需开挖至594m高程，回填150#块石混凝土作护坦基础，纵缝采用沥青油毡充填。
二、 检测目的由于泄洪冲刷等原因，天生桥二级电站大坝尾水左导墙及护坦基础底部可能出现淘空、冲坑等现象而淘空、冲坑等现象，对水工建筑物极为不利，影响大坝抗滑稳定为确保大坝安全及水工建筑物稳定运行,决定对左岸导墙区进行检查借助此次检查机会，检测中还对大坝右导墙进行检查，检查结果详见本报告第三部分三、 检测范围本次水下检测，需要查明淘空、冲坑的具体位置及大小依据检测结果绘制冲坑剖面图，并以此为基础，制定相应的处理方案检测范围如下：1、左导墙及水面以下护坦至地基；2、左导墙本体及周边20m的水域底部地形；具体检测范围为下图2红线范围（示意），在该范围内，最大水深15米左右图2水下测绘区域示意图其次，由于大坝右导墙同样存在一定程度上的冲刷现象，故本次检测范围还包括大坝右导墙区域四、 施工方案及技术措施（一）施工工艺概述水下检查：采用管供式空气潜水进行近观目视和水下摄像检查左导墙淘洞量测：在测量区内布设纵横坐标线，横标线上每30㎝做一明显检测点标记，潜水员沿着水平坐标线对导墙进行检查，遇到破损要仔细按测点测量该点纵坐标和距墙面的深度（竖坐标），逐一按照坐标记录三个测量值周边地形测量：在测量区内布设纵横坐标线，坐标线上每1m做一明显标记，潜水员沿着上下游方向对基础进行检查，遇到有破损的地方对其进行加密测量，根据水深得出水下地形。
二） 检测方案1、定位线及测线方向的确定为使检测成果在内业整理时能一一对应于原设计图纸上，在大坝左导墙区水下检测时，需要先进行定位，确定定位线选定定位点及定位线，然后采用常规的测量方法，依据定位点及定位线，确定检测点的具体坐标，进而在原设计图纸上确定其具体位置根据上图2 所示左导墙及溢流堰挑流鼻坎的具体位置，可初步确定定位点为左导墙与挑流鼻坎在水平面上的相交点，即挑流鼻坎与左导墙的交界点，可确定为坐标原点定位线可充分利用挑流鼻坎和左导墙，将挑流鼻坎作为纵向的定位线，即Y轴，向右岸方向为正X向定位线沿导墙布置Z向为向下垂直方向，向下为正为确定X、Y向定位线，可在挑流鼻坎顶高程安装尺垫固定两条皮卷尺，长分别为30m、50m，并用胶布粘于导墙面和鼻坎上注意：1、一定要保证横X向定位线水平； 2、X定位线高度要与挑流鼻坎顶或水面高程齐平，这样才可利用已知的坎顶高程或大坝尾水水位，进行定位沿横向测量，即上下游检测即测点坐标的顺序为：（1，0）；（2，0）；（3，0）；（4，0）；（5，0）…..；（1，1）；(2，1)；（3，1）（4,1）……；（1，2）；（2,2）；（3，2）……），X向用人工拉1根长100m的尺子，间隔1m固定一次。
然后使工作船从挑流鼻坎出发，沿上下游方向行走，进行水下电视录像及测量对于有淘刷的部位及重点部位（左导墙左侧小平台），应重点检查，要求加密检测测点数，30cm×30cm一个点三）施工平面布置导墙检查时，潜水装具和空压机等大型施工设备均放置坝顶，监视设备放在导墙位置；对拦污栅进行检查时，空压机等大型施工设备均放置坝顶，潜水装具和监视设备可放置650平台处四）施工工艺步骤1、前期准备施工人员进入施工区域内，安置并调试好设备，一切施工准备就绪潜水员下水前需观察流速，若流速小于0.5m/s，潜水员方可下水检查，并根据水下流速的情况做好潜水检查的安全措施，同时对影响潜水员出入水和水下工作的障碍物进行标识或清除，确保水下检查的安全2、左导墙淘洞检查、测量潜水员先对左导墙进行目视检查，确定冲坑的位置，然后对冲坑进行布线详细检测在导墙的冲刷破损部位布线上下游用30m的皮卷尺进行横坐标定位，潜水员利用水深表显示的水深对其进行竖坐标定位，在竖坐标固定的情况下，潜水员沿皮卷尺0刻度（30m位置处）进行上下游爬行，对导墙进行仔细检查；在发现有破损的位置处，潜水员用钢板尺对其破损位置沿边缘处每隔0.3m从新进行横竖坐标测量，在纵横坐标0.3m的整数倍的位置进行纵坐标测量，确定该点处的冲坑形状及深度。
实测时做好记录 图3 导墙检查示意图5、左导墙周边地形测量沿导墙底部边界处拉一根平行于导墙的卷尺（长度要大于30m），以确定横坐标；潜水员利用手中的钢板尺，把皮卷尺由左岸向右岸每隔1m平行移动，然后潜水员沿皮卷尺上下游检查；在发现有破损的位置处，潜水员用钢板尺对其破损位置沿边缘处每隔0.3m从新进行纵横坐标测量，在纵横坐标0.3m的整数倍的位置进行竖坐标测量，确定该点处的冲坑形状及深度测完一条线，再将测绳移动到1m位，潜水员再从一端向另一端进行测量、记录依次类推，直到将所测区域全部测完；同时将水下作业情况及数据通过摄像机和潜水传输给水面监控人员 施测时，记录好当时的水位；如水位随时变化，应记录施测点实测时对应的水位见图4）图4 尾水左导墙及护坦基础底部检查五、 检测时间及大坝尾水水位（一） 时间：2010.01.31～2010.02.02（二） 检测时大坝尾水水位：618.07m第二部分 大坝尾水左导墙水下检测报告一、检测方案检测时，首先沿左导墙上下游方向固定皮卷尺，即测量点的坐标为（0，0，Z）（其中Z为水深），然后潜水员沿着大坝左导墙进行上下游移动测量。
测量完相应水深后，将皮卷尺向水下放下一米水深，进行下一轮测量如此循环，直至量测完所有左导墙区域二、检测结果统计 （一）概述从检测结果来看，天生桥二级电站大坝尾水左导墙检测区域内存在的主要问题是：石块堆积较多、泥土砂石淤积较多、导墙总体完好，部分区域存在很小的小坑，坑可能为导墙施工时留下的 （二）不同水深检测结果统计1、A1（0,0,1）,即水深1m横坐标X轴（m）检测中存在的问题大小（长cm×宽cm×高cm）22.7坑5×5×517坑13×3×519.6坑、混凝土模板未搭接好55×1118.2石块30×12×513.1凸出混凝土块10×1311.9小坑11×10×22、A2（0,0,2），即水深2m横坐标X轴（m）检测中存在的问题大小（长cm×宽cm×高cm）17.2小坑10×6×118.5施工缝30×30×927.3（水深2.6）混凝土麻面25×15×327.8（水深2.9）小坑10×4×23、A3（0，0，3），即水深3m在该检测区域范围内，导墙总体较为完好，只是在X=14m处，存在一个小坑，小坑大小为：长×宽×高=70cm×25cm×10cm4、A4（0，0，4），即水深4m横坐标X轴（m）检测中存在的问题大小（长cm×宽cm×高cm）14.4小坑5×10×215.5混凝土凸块10×14×322.06小坑8×7×522.5两坑30×12×55、A5（0，0，5），水深5m横坐标X轴（m）检测中存在的问题大小（长cm×宽cm×高cm）25.7(水深5.5)混凝土麻面50×1824.9小坑10×12×222小坑4×12×217.3小坑6×5×36.6小坑11×6×36、A6（0，0，6），水深6m横坐标X轴（m）检测中存在的问题大小（长cm×宽cm×高cm）1.7（水深6.3）PVC管⊙10cm4.4（水深6.3）PVC管⊙10cm7.8小坑12×6×510.4（水深6.3）PVC管⊙10cm13.5（水深6.3）PVC管⊙10cm16.7（水深6.6）PVC管⊙10cm17.5混凝土麻面100×40×524.5小坑5×13×225.8混凝土麻面40×177、A7（0，0，7）在该检测区域范围内，导墙总体较为完好，只是在X=1.8m处，存在一个小坑，小坑大小为：长×宽×高=11cm×4cm×2cm。
8、剩余区域剩余区域，大坝左导墙较为完好，最大水深11.4m三） 处理意见本次左导墙水下检测，因为导墙底部被石块及泥沙淤积，因 此无法检测到淘坑位置及其大小在检测范围内，除导墙存在混凝土麻面及小坑外，墙面较好因为导墙面存在的小坑较少，且多数为很小的坑，故建议不进行修补第三部分 大坝右导墙检测报告一、 检测目的由于泄洪冲刷等原因，天生桥二级电站大坝尾水右导墙可能出现淘空、冲坑等现象而淘空、冲坑等现象，对水工建筑物极为不利，影响大坝抗滑稳定为确保大坝安全及水工建筑物稳定运行,决定对右岸导墙区进行检查二、 检测范围及结果在水工部1月31号组织的汛前安全检查中，发现大坝下游右导墙的墙体冲刷严重，部分导墙冲刷至基础泥土层，冲坑的具体位置及大小如下图所示：① 处冲刷实物图②处冲刷实物图③处冲刷实物图④处冲刷实物图⑤处冲刷实物图① 冲刷严重，长度达10m，在被冲刷部位右导墙墙体被掏空成洞，最深处达5m，墙体基础泥层裸露；② 右导墙被冲刷，成一凹坑，大小约为30立方，更为严重的是①和②冲刷部位相互贯通，长度约为20m；③ 围堰上游混凝土盖板被冲蚀以致脱落；④ 有冲刷痕迹；⑤ 被冲刷形成一个直径50cm的洞；⑥ 在挑流鼻坎上也发现了三个冲坑，每个冲坑大小约0.3m*0.3m*0.3m。
三、 处理方案及措施由于①和②冲刷部位冲刷严重、范围较大，建议采取钢筋砼回填，淘空洞的施工方法为：在淘空洞上方搭设钢结构平台，布置砼浇筑系统，对洞内进行清基、插筋施打后，在洞外侧立模，浇筑水下砼，填满淘空洞，最后进行压浆处理施工工艺流程如下图：洞形测量洞内清基插筋布置浇筑平台搭设砼制备模板框架制、安模板制、安浇筑水下砼灌 浆验 收。
