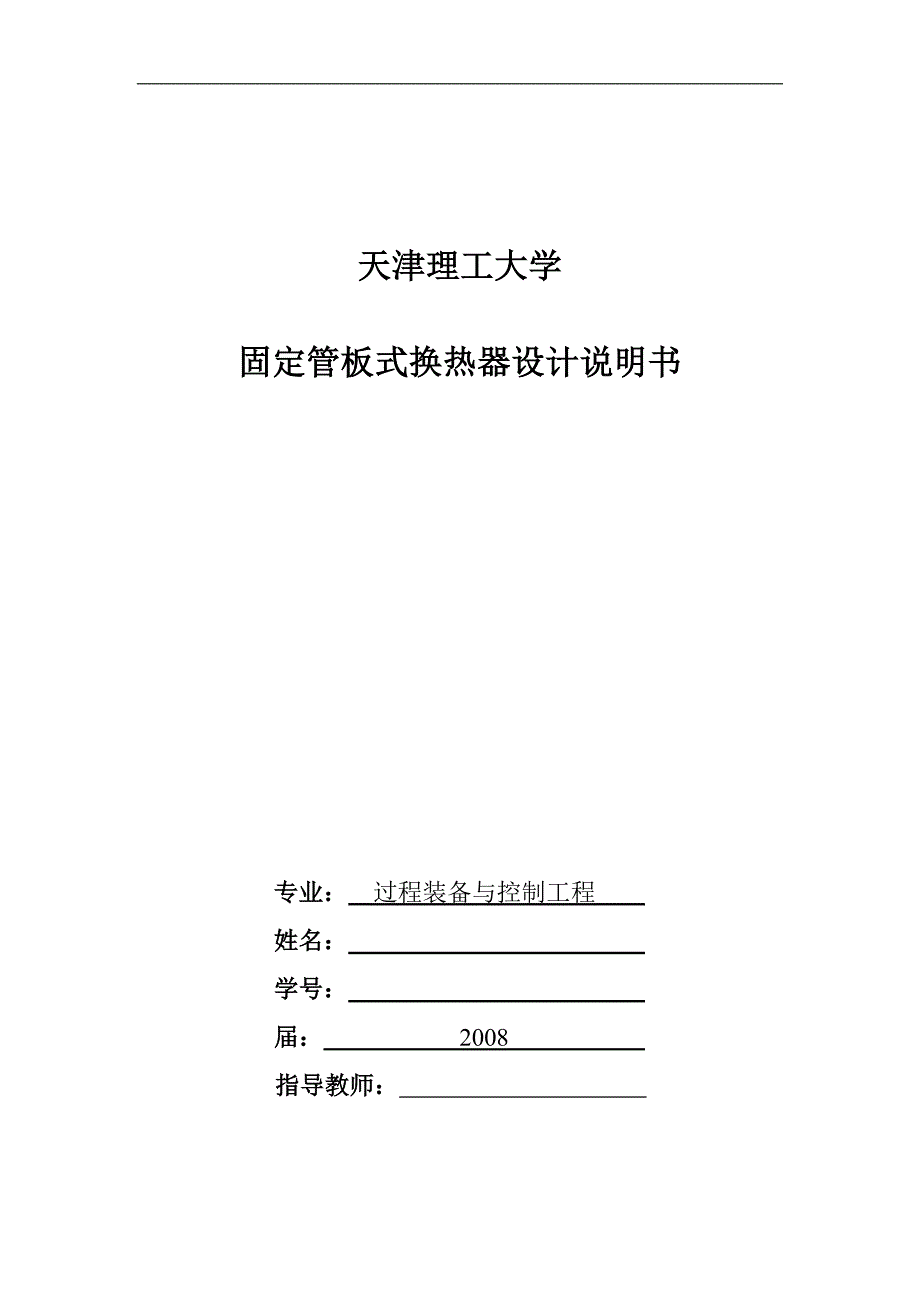

天津理工大学固定管板式换热器设计说明书专业： 过程装备与控制工程 姓名： 学号： 届： 2008 指导教师： 目录 一.确定设计方案.................................... 2（1）设计内容与要求................................. 2（2）换热器的类型选择及流程安排 2 二.工艺计算 3（1）确定物性参数 3（2）估算传热面积 3（3）传热管排列及分程 4 三.部件结构设计 6（1）壳体内径 6（2）折流板、拉杆和缓冲挡板 6（3）接管及其计算................................... 5（4）分程隔板与分程隔板槽...........................7（5）封头 7（6）鞍座........................................... 8（7）换热管与管板的连接 8 四.换热器核算 8（1）换热器核算 8 五.设计结果概要................................... 10一.确定设计方案（1）设计内容与要求1.设计条件：⑴设计一列管式换热器,处理鲜奶3000升/小时,主要用于加热杀菌操作。
⑵设计依据:冷奶温度25℃,采用高温短时杀菌,加热至85℃⑶加热蒸汽采用锅炉房送出的饱和水蒸气，其压力p=0.199Mpa(表压);⑷设计压力:0.199Mpa；2.设备类型：列管式换热器；3.图纸：设备装配图一张，采用A1图纸；零件图采用A2图纸2）换热器的类型选择及流程安排1.选择换热器类型：饱和水蒸气的压力为0.199Mpa，饱和水蒸汽的该压力下温度120℃牛奶的进口温度25℃，出口温度85℃其定性温度为：（25℃+85℃）/2=55℃2.流程安排：饱和水蒸气通入壳程，便于排出冷凝水；牛奶通入管程，便于提高流速，增大传热膜系数 二.工艺计算（1）确定物性参数1.定性温度取流体进出口温度的平均值饱和水蒸气：T=(120℃+120℃)/2=120℃鲜牛奶:t=(25℃+85℃)/2=55℃2.根据定性温度查出有关物性参数（根据饱和水蒸气物性参数表）120℃下饱和水蒸气的物性数据：汽化潜热：Lv=2203.3kJ/kg粘度：μ=pa.s导热系数：λ=2.45w/m.℃热容：Cp=2.152kJ/kg.℃55℃下牛奶的物性参数：密度：ρ=1.03g/ml 粘度：μ=0.0015pa.s（2）估算传热面积1.热负荷：Q1=mCpΔt1=0.833×2.5×(85℃-25℃)×0.98=122.451kw2.平均传热温差:Th1=Th2=120℃ ， Tc1=25℃ ， Tc2=85℃Δt1=Th1-Tc1=95℃ ， Δt2=Th2-Tc2=35℃逆流时的对数传热温差：Δtm=(Δt1-Δt2)/lnΔt1/Δt2=60.1℃3.传热面积:由于牛奶的粘度μ=0.0015Pa.s＜2×10Pa.s,根据经验数据,初选传热系数k取800w/m.℃.初步定传热面积:A=Q1/KΔtm=122.45kw/(0.8×60）℃=2.55m4.蒸汽的使用量：考虑到热损失，则Q2=1.05Q1m=Q2/Lv=1.05×122.451/2203.3=535.89kJ/h(Lv为饱和水蒸气的汽化潜热）（3）传热管排列及分程1.管径选用和管内流速计算⑴管径：由于牛奶是食品，按规定应该采用卫生管，按规格表选用19×2mm的碳钢无缝钢管。
⑵管内流速的计算：管程内牛奶的流速 n=1.5m/s2.管程数和传热管数及其排列分程方法⑴传热管单程数nsns===3根⑵确定程数暗单程数计算所需要的传热管长度:L=A0/πd0ns=2.55/(3.14×0.019×3)=12.2m取L=12m取标准管长度l=2m,则管程数Np=L/l=12/2=6(管程）所以传热管总数：NT=6×3=18根3.管子排列和分程⑴采用正三角形排列管心距t=1.25d0=1.25×19=23.75mm取t=25mm⑵隔板中心到最后一排管中心距s=t/2+6=18.5mm取s=19mm.各程相邻管心距为19×2=38mm三.部件结构设计（1）壳体内径采用多管程结构，取管板利用率η=0.55则壳体内径：D=1.05(Nt/η)0.5=1.05×25×(18/0.55)0.5=225D圆整为273mm长径比：l/D=2000/273≈8,在[6，10]之间2）折流板、拉杆和缓冲挡板1.折流板:采用弓形折流板，弓形折流板圆缺高度一般为10%-40%，可取25%则切去的圆缺高度为：h=225×25%=55mm.折流板数目：NB=3块2.拉杆：根据换热器拉杆选择标准(附表),本换热器壳体内径D=273mm,可选用拉杆直径12mm，拉杆数目4个，拉杆两端螺纹为M12。
3.放冲挡板：壳程入口处应设防冲挡板3）接管及其计算 换热器接管使用无缝钢管 蒸汽进口焊接连接，压力表口采用螺纹连接，其余为法兰连接 法兰标准为HGIT 20592-2009法兰类型为板式平焊（PL） 法兰密封面为凸面（RF）采用补强圈结构进行开孔补强换热管与管板的连接采用焊接结构接管：管程流体进出口接管，取管内牛奶的流速υ1=1.5m/s则接管内经：D1=(4v/πυ1）0.5=(4×3/3.14×1.5)=30mm取D1=30mm壳程流体进出口接管，取接管内流体流速υ2=10m/s则接管内经：D2=(4v/πυ2）0.5=(4×0.079/3.14×10)=100mm取D2=100mm(4)分程隔板与分程隔板槽分程隔板厚度取10mm，开设6mm的孔分成隔板槽深4mm，宽12mm (5)封头 封头选择椭圆形封头，公称直径DN=300mm封头代号EHA 300×8-0Gr18Ni9 JB/T4746-2002(6)鞍座鞍座 BI300-F(S) H=150 (7)换热管与管板的连接 对于本设计，压力不高轻微腐蚀，所以换热管和管板采用焊接 四.换热器核算 （1）换热器核算一.传热能力核算1.壳程流体传热膜系数α0设换热管外壁温tw=140℃,则冷凝液膜的平均温度:(tw+ts)/2=(147℃+140℃)/2=143.5℃。
膜温在143.5℃下的水的物性参数：ρ=925kg/m3μ=19×10-5Pa.sλ=0.684w/m.knc=1.1(Nt)0.5=1.1×(24)0.5=5.3889α0=0.725(gρ2λ3r/n2/3μd0Δt)0.25=11.146×103w/m2℃2.管程传热膜系数αi管程流体流通截面积：Si=πdi2ns/4=3.14×(21×10-3)2×6/4=0.002078m2管程流体流速:υi=V/si=3.25/(0.002078×3600)=0.434m/s管程雷诺数:Re=ρdiυi/μ=(1025×21×10-3×0.434)/1.3×10-3=7168＞4000.管程流体处于湍流管程普兰特常数：Pr=Cpμ/λi=(3.9×103×1.3×10-3)/0.54=9.39管内传热膜系数:αi=0.023λiRe0.8Pr0.4/di=0.023×0.54×(7168)0.8×(9.39)0.4/0.021=2559w/m2℃3.污垢热阻和管壁热阻管内侧污垢热阻Ri=0.000172m2℃/w五.设计结果概要换热器主要结构尺寸表1.物性参数表：管程壳程 流速Kg/h3000200 温度℃进/出25/85120/120 压力MPa10.2 定性温度℃55120 密度kg/m310302.415 热容KJ/kg.℃2.5 导热系数w/m℃0.53 粘度Pa.s1.5×10-3 普兰特系数9.392.设备结构参数型式固定管板式台数1壳体内径mm273mm壳程数1管径mmΦ19×2mm管心距mm25管长mm2000管子排列正三角形管数18根折流板个数3个传热面积m22.55折流板距mm75管程数6材质碳钢无缝钢管换热器计算结果表主要计算结果管程流速m/s1.5传热膜系数w/m2℃2259污垢热阻m2℃/w0.000172热负荷kw288.9阻力损失Pa2.37×104传热温度℃96.5传热系数w/m2℃1115裕度11.5%1 。
