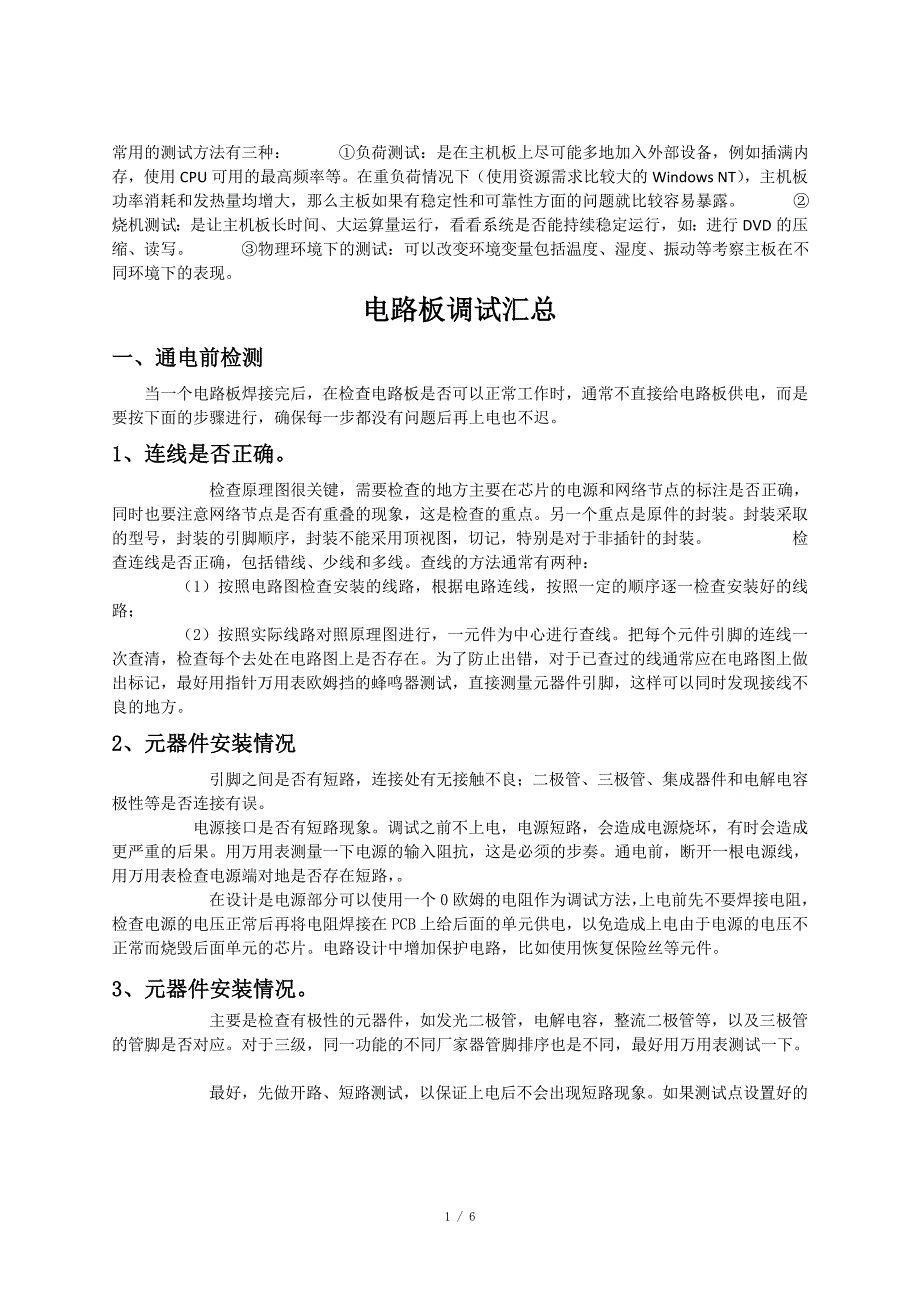

常用的测试方法有三种： ①负荷测试：是在主机板上尽可能多地加入外部设备，例如插满内存，使用CPU可用的最高频率等在重负荷情况下（使用资源需求比较大的Windows NT），主机板功率消耗和发热量均增大，那么主板如果有稳定性和可靠性方面的问题就比较容易暴露 ②烧机测试：是让主机板长时间、大运算量运行，看看系统是否能持续稳定运行，如：进行DVD的压缩、读写 ③物理环境下的测试：可以改变环境变量包括温度、湿度、振动等考察主板在不同环境下的表现电路板调试汇总一、通电前检测 当一个电路板焊接完后，在检查电路板是否可以正常工作时，通常不直接给电路板供电，而是要按下面的步骤进行，确保每一步都没有问题后再上电也不迟 1、连线是否正确 检查原理图很关键，需要检查的地方主要在芯片的电源和网络节点的标注是否正确，同时也要注意网络节点是否有重叠的现象，这是检查的重点另一个重点是原件的封装封装采取的型号，封装的引脚顺序，封装不能采用顶视图，切记，特别是对于非插针的封装 检查连线是否正确，包括错线、少线和多线查线的方法通常有两种： （1）按照电路图检查安装的线路，根据电路连线，按照一定的顺序逐一检查安装好的线路； （2）按照实际线路对照原理图进行，一元件为中心进行查线。
把每个元件引脚的连线一次查清，检查每个去处在电路图上是否存在为了防止出错，对于已查过的线通常应在电路图上做出标记，最好用指针万用表欧姆挡的蜂鸣器测试，直接测量元器件引脚，这样可以同时发现接线不良的地方 2、元器件安装情况 引脚之间是否有短路，连接处有无接触不良；二极管、三极管、集成器件和电解电容极性等是否连接有误 电源接口是否有短路现象调试之前不上电，电源短路，会造成电源烧坏，有时会造成更严重的后果用万用表测量一下电源的输入阻抗，这是必须的步奏通电前，断开一根电源线，用万用表检查电源端对地是否存在短路， 在设计是电源部分可以使用一个0欧姆的电阻作为调试方法，上电前先不要焊接电阻，检查电源的电压正常后再将电阻焊接在PCB上给后面的单元供电，以免造成上电由于电源的电压不正常而烧毁后面单元的芯片电路设计中增加保护电路，比如使用恢复保险丝等元件 3、元器件安装情况 主要是检查有极性的元器件，如发光二极管，电解电容，整流二极管等，以及三极管的管脚是否对应对于三级，同一功能的不同厂家器管脚排序也是不同，最好用万用表测试一下 最好，先做开路、短路测试，以保证上电后不会出现短路现象。
如果测试点设置好的 / 话，可以事半功倍0欧姆电阻的使用有时也有利于高速电路测试 在以上未通电检测做完了以后，才能开始通电检测 二、通电检测 1、通电观察：通电后不要急于测量电气指标，而要观察电路有无异常现象，例如有无冒烟现象，有无异常气味，手摸集成电路外封装，是否发烫等如果出现异常现象，应立即关断电源，待排除故障后再通电 2、静态调试：静态调试一般是指在不加输入信号，或只加固定的电平信号的条件下所进行的直流测试，可用万用表测出电路中各点的电位，通过和理论估算值比较，结合电路原理的分析，判断电路直流工作状态是否正常，及时发现电路中已损坏或处于临界工作状态的元器件通过更换器件或调整电路参数，使电路直流工作状态符合设计要求 3、动态调试：动态调试是在静态调试的基础上进行的，在电路的输入端加入合适的信号，按信号的流向，顺序检测各测试点的输出信号，若发现不正常现象，应分析其原因，并排除故障，再进行调试，直到满足要求 测试过程中不能凭感觉和印象，要始终借助仪器观察使用示波器时，最好把示波器的信号输入方式置于“DC”挡，通过直流耦合方式，可同时观察被测信号的交、直流成分 通过调试，最后检查功能块和整机的各种指标（如信号的幅值、波形形状、相位关系、增益、输入阻抗和输出阻抗等）是否满足设计要求，如必要，再进一步对电路参数提出合理的修正。
三、 电子电路调试中其他工作 1、根据待调系统的工作原理拟定调试步骤和测量方法，确定测试点，并在图纸上和板子上标出位置，画出调试数据记录表格等 2、搭设调试工作台，工作台配备所需的调试仪器，仪器的摆设应操作方便，便于观察学生往往不注意这个问题，在制作或调机时工作台很乱，工具、书本、衣物等与仪器混放在一起，这样会影响调试特别提示：在制作和调试时，一定要把工作台布置的干净、整洁这便是“磨刀不误砍柴工” 3、对于硬件电路，应视被调系统选择测量仪表，测量仪表的精度应优于被测系统；对于软件调试，则应配备微机和开发装置 4、电子电路的调试顺序一般按信号流向进行，将前面调试过的电路输出信号作为后一级的输入信号，为最后统调创造条件 5、选用可编程逻辑器件实现的数字电路，应完成可编程逻辑器件源文件的输入、调试与下载，并将可编程逻辑器件和模拟电路连接成系统，进行总体调试和结果测试 6、在调试过程中，要认真观察和分析实验现象，做好记录，保证实验数据的完整可靠 四、电路调试中注意事项 调试结果是否正确，很大程度受测试量正确与否和测试精度的影响为了保证测试的结果，必须减小测试误差，提高测试精度，为此需要注意一下几点： 1、正确使用测试仪器的接地端，凡事使用地端接机壳的电子仪器进行测试，一起的接地端应和放大器的接地端接在一起，否则仪器机壳引入的干扰不仅会使放大器的工作状态发生变化，而且将使测试结果出现误差。
根据这一原则，调试发射极偏置电路时，若需要测试Vce，不应把仪器的两端直接接在集电极和发射极上，而应分别对地测出Vc和Ve，然后二者相减若使用干电池供电的万用表测试，由于电表的两个输入端是浮动的，所以允许直接跨接到测试点之间 2、测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗若测试仪器输入阻抗小，则在测量时会引起分流，给测试结果带来很大误差 3、测试仪器的带宽必须大于被测电路的带宽 4、正确选择测试点同一台测试仪器进行测量时，测量点不同，仪器内阻引起的误差将大不同 5、测量方法要方便可行需要测量某电路的电流时，一般尽可能测电压而不测电流，因为测电压不必改动电路测试方便若需知道某一支路的电流值，可以通过测取该支路上电阻两端的电压，经过换算而得到 6、调试过程中，不但要认真观察和测量，还要善于记录 记录的内容包括实验条件，观察的现象，测量的数据、波形和相位关系等只有有了大量的可靠的实验记录并与理论结果加以比较，才能发现电路设计上的问题，完善设计方案 五、调试时出现故障 要认真查找故障原因，切不可一遇故障解决不了就拆掉线路重新安装因为重新安装的线路仍可能存在各种问题，如果是原理上的问题，即使重新安装也解决不了问题。
我们应当把查找故障，分析故障原因，看成一次好的学习机会，通过它来不断提高自己分析问题和解决问题的能力 1、故障检查的一般方法对于一个复杂的系统来说，要在大量的元器件和线路中寻租、准确地找出故障是不容易的一般故障诊断过程，是从故障现象出发，通过反复测试，做出分析判断，逐步找出故障的 2、故障现象和产生故障的原因 （1）常见的故障现象，放大电路没有输入信号，而有输出波形放大电路有输入信号，但没有输出波形，或者波形异常串联稳压电源无电压输出，或输出电压过高而不能调整，或输出稳压性能变坏、输出电压不稳等震荡电路不产生震荡，计数器波形不稳等等 （2）产生故障的原因 定型产品使用一段时间后出故障，可能是元件损坏，连线发生短路和断路，或者条件发生变化、、、、、、 3、检查故障一般方法 （1）直接观察法，检查仪器的选用和使用是否正确，电源电压的等级和极性是否符合要求；极性元件引脚是否连接正确，有无接错、漏接和互碰等情况布线是否合理；印刷板是否短线断线，电阻电容有无烧焦和炸裂等通电观察元器件有无发烫、冒烟，变压器有无焦味，电子管、示波管灯丝是否亮，有无高压打火等 ⑵用万用表检查静态工作点 电子电路的供电系统，半导体三极管、集成块的直流工作状态（包括元、器件引脚、电源电压）、线路中的电阻值等都可用万用表测定。
当测得值与正常值相差较大时，经过分析可找到故障 顺便指出，静态工作点也可以用示波器“DC”输入方式测定用示波器的优点是，内阻高，能同时看到直流工作状态和被测点上的信号波形以及可能存在的干扰信号及噪声电压等，更有利于分析故障 ⑶信号寻迹法 对于各种较复杂的电路，可在输入端接入一个一定幅值、适当频率的信号（例如，对于多级放大器，可在其输入端接入 f＝1000 HZ的正弦信号），用示波器由前级到后级（或者相反），逐级观察波形及幅值的变化情况，如哪一级异常，则故障就在该级这是深入检查电路的方法 ⑷对比法 怀疑某一电路存在问题时，可将此电路的参数与工作状态和相同的正常电路的参数（或理论分析的电流、电压、波形等）进行一一对比，从中找出电路中的不正常情况，进而分析故障原因，判断故障点 ⑸部件替换法 有时故障比较隐蔽，不能一眼看出，如这时你手头有与故障仪器同型号的仪器时，可以将仪器中的部件、元器件、插件板等替换有故障仪器中的相应部件，以便于缩小故障范围，进一步查找故障 ⑹旁路法 当有寄生振荡现象，可以利用适当客量的电容器，选择适当的检查点，将电容临时跨接在检查点与参考接地点之间，如果振荡消失，就表明振荡是产生在此附近或前级电路中。
否则就在后面，再移动检查点寻找之 应该指出的是，旁路电容要适当，不宜过大，只要能较好地消除有害信号即可 ⑺短路法 就是采取临时性短接一部分电路来寻找故障的方法短路法对检查断路性故障最有效但要注意对电源（电路）是不能采用短路法的8）断路法 断路法用于检查短路故障最有效断路法也是一种使故障怀疑点逐步缩小范围的方法例如，某稳压电源因接入一带有故障的电路，使输出电流过大，我们采取依次断开电路的某一支路的办法来检查故障如果断开该支路后，电流恢复正常，则故障就发生在此支路 实际调试时，寻找故障原因的方法多种多样，以上仅列举了几种常用的方法这些方法的使用可根据设备条件，故障情况灵活掌握，对于简单的故障用一种方法即可查找出故障点，但对于较复杂的故障则需采取多种方法互相补充、互相配合，才能找出故障点在一般情况下，寻找故障的常规做法是： ⑶ 用直接观察法，排除明显的故障 ⑵再用万用表（或示波器）检查静态工作点 ⑶信号寻迹法是对各种电路普遍适用而且简单直观的方法，在动态调试中广为应用现在我们大学生很多人心里很急，比如说，很多时候电路调到最后，发现原来是某个引脚没有焊好，或者说是很简单的问题，这里讲的不是单单是如何调试电路，而是如何从设计到最后的全过程： 首先，要知道自己想做什么 第二，不要说立马到网上收整体框架，而是要根据自己现有的条件，完全在没有外界帮助下，根据自己所学的知识，设计电路。
这样才能使自己得到很好的进步，否则只会抄网上的电路如，那就是一个机器，谁都会，到最后你就是一个“废人”！个别地方参考也是正常的，很多地方所学还是有限的，但是绝对反对，整体抄！ 第三，根据自己设计总体框架挑选芯片如电源关注一般电流能不能达到，运放类的关注，供电电压、失真度、压摆率、带宽等，根据自己的设计，有余量的选择芯片，但余量不可留太多，否则就是一种浪费，反之，比如说你要10M带宽，就选10M的运放，运放的10M是在它自己的实验室，特有的条件下才达到的，实际在你的电路里面很难达到的 第四，设计原理图，每块芯片都要根据它们官网的数据手册来画，否则由于资料不准，造成的后果很严重 第五，设计PCB图。
