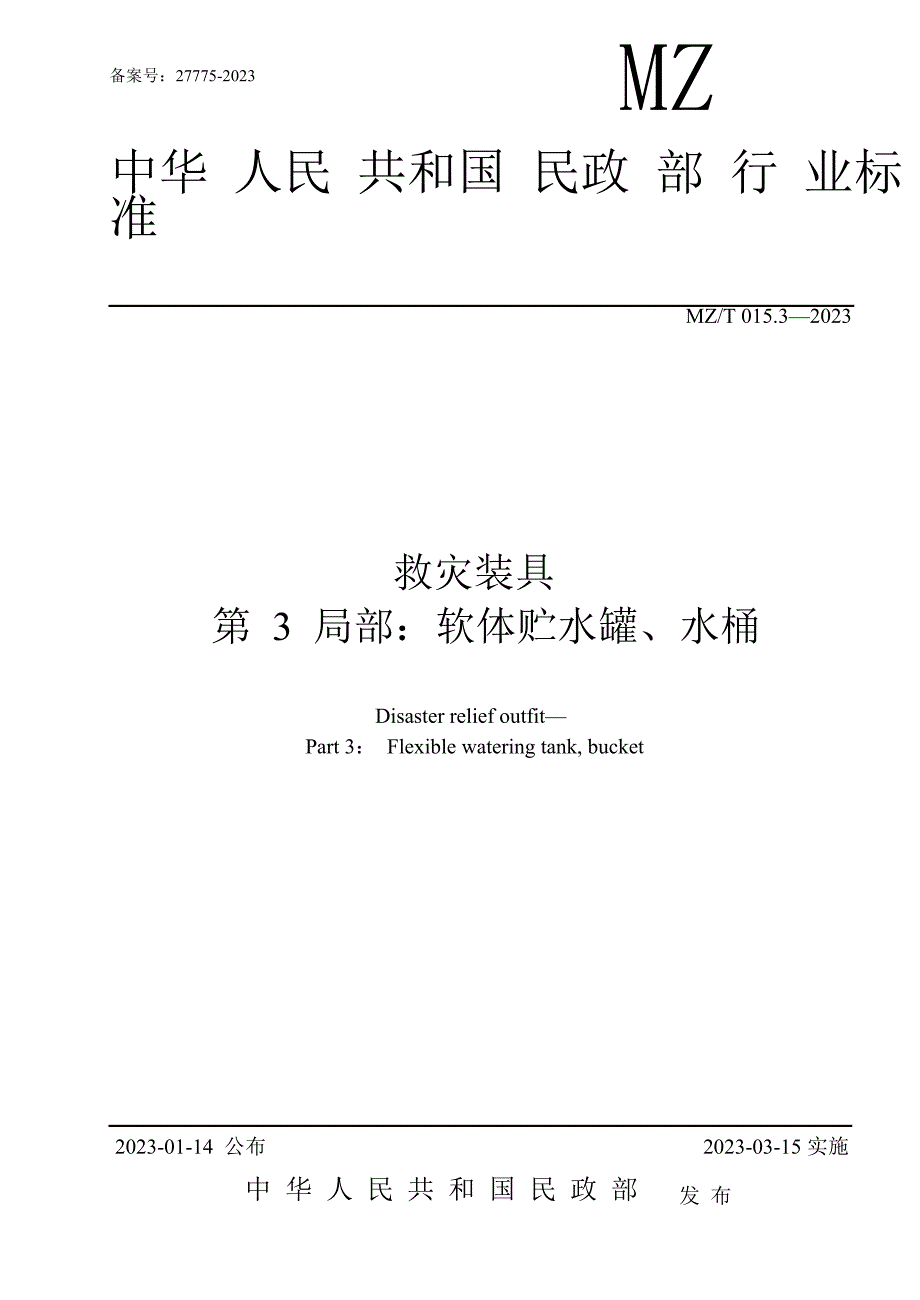

备案号：27775-2023 MZ中华 人民 共和国 民政 部 行 业标准MZ/T 015.3—2023救灾装具第 3 局部：软体贮水罐、水桶Disaster relief outfit—Part 3： Flexible watering tank, bucket2023-01-14 公布 2023-03-15 实施中 华 人 民 共 和 国 民 政 部 发 布MZ/T 015.3—2023前 言MZ/T 015—2023《救灾装具》分为五个局部：——第 1 局部：折叠床；——第 2 局部：折叠桌、凳；——第 3 局部：软体贮水罐、水桶；——第 4 局部：气垫床；——第 5 局部：背囊本局部为 MZ/T 015—2023 的第 3 局部本局部由民政部救灾司提出本局部由全国减灾救灾标准化委员会归口本局部起草单位：民政部救灾司、北京市民政局、兴职业装备生产技术争论所本局部主要起草人：于金明、丁长利、王珍、崔秀敏、王瑞忠救灾装具 第 3 局部：软体贮水罐、水桶1 范围本局部规定了救灾专用软体贮水罐、水桶的要求、试验方法、检验规章及标志、包装、运输与贮存本局部适用于以牛津布双面贴TPU膜和天蓝牛津布单面贴TPU膜为主要材料经热合、缝制制成的救灾专用软体贮水罐、水桶的订购、生产与验收。
2 标准性引用文件以下文件对于本文件的应用是必不行少的但凡注日期的引用文件，仅注入日期的版本适用于本文件但凡不注入日期的引用文件，其最版本〔包括全部的修改单〕适用于本文件GB/T 250—2023 纺织品 色牢度试验 评定变色用灰色样卡GB/T 2679.7—2023 纸板 戳穿强度的测定GB/T 3917.3—2023 纺织品 织物撕破性能 第 3 局部: 梯形试样撕破强力的测定GB/T 3923.1—1997 纺织品 织物拉伸性能 第 1 局部: 断裂强力和断裂伸长率的测定 条样法GB/T 4669—2023 纺织品 机织物 单位长度质量和单位面积质量的测定GB/T 4857.4—2023 包装 运输包装件根本试验 第 4 局部：承受压力试验机进展的抗压和堆码试验方法GB/T6545—1998瓦楞纸板耐破强度的测定法GB/T6836—2023缝纫线GB/T 22865—2023 牛皮纸GJB 3840—1999 包装用塑料基压敏胶粘带标准FZ/T 01004—2023 涂层织物 抗渗水性的测定FZ/T 01006—2023 涂层织物 涂层厚度的测定QB/T 2173—2023 尼龙拉链QB/T 2461—1999 包装用降解聚乙烯薄膜QB/T 3811—1999 塑料打包带QB/T 3817—1999 轻工产品金属镀层和化学处理层的厚度测试方法 金相显微镜法QB/T 3826—1999 轻工产品金属镀层和化学处理层的耐腐蚀试验方法 中性盐雾试验(NSS)法YB/T 5058—2023 弹簧钢、工具钢冷轧钢带YB/T 5294—2023 一般用途低碳钢丝3 要求3.1 样式及构造软体贮水罐由盖、罐体和地垫组成，样式及构造见图 1，软体水桶由盖、桶体〔有提带〕和软包组成，样式及构造见图 2。
应符合主管部门审核批准的标样345MZ/T 015.3—2023 图1 软体贮水罐样式及构造 图 2 软体水桶样式及构造3.2 规格尺寸软体贮水罐、软体水桶规格及成品主要尺寸见图1、图2及表1名称口径底径浮圈〔盖〕高罐体高偏差表 1 规格及成品主要尺寸 单位为毫米1m3软体贮水罐Φ980Φ1540100700±300.5m3软体贮水罐Φ800Φ128085600±2015dm3(升)软体水桶3.3 颜色Φ220Φ300—300±10软体贮水罐、水桶面料颜色为天蓝色PANTONG 17—4041，膜层颜色为无色透亮批产品的色相与标样相比，色差不得低于3级每个产品的色差不得低于3～4级，色差评定按GB/T 250—20233.4 材料规格主辅材料规格、质量要求及用途应符合表2的规定表 2 主辅材料规格与质量要求、用途材 料名 称 规 格质 量 要 求 用 途TPU 双面贴膜牛津布〔食用级〕TPU 单面贴膜牛津布PVC 单面涂层布333dtex×333dtex贮水罐地垫涤纶絮片150g/m2—贮水罐地垫PU 膜〔食用级〕膜厚：0.05mm～0.08mm—内侧焊缝充气嘴—见标样罐口充气〔食用级〕666dtex×666dtex 膜厚：0.15mm 333dtex×333dtex 膜厚：0.10mm3.6 表 3贮水罐面料水桶面料活动三节环尼龙拉链弹簧钢Q 195～Q 23524mm×17mm8 号T8A、65Mn t0.5mm 宽度≥8mmYB/T 5294—2023 及图 3平拉强力≥600N拉头拉片结合强力≥250N YB/T 5058—2023罐口密封水桶包装袋桶口材料质 量 要 求用途表 2〔续〕 主辅材料规格与质量要求、用途名称规格涤纶缝纫线29.5tex×3GB/T 6836—缝制手动供水泵2023泵水聚乙烯吹塑薄膜泵水 15dm3/3min见标内包装袋透亮塑料胶条样塑料袋封口塑料基压敏胶粘带t 0.06mm～t 0.08mmQB/T 2461—封箱胶带牛皮纸1999内包装塑料打包带宽 10.0mm见打包带标样瓦楞纸箱宽 60mm～80mm3840—1999GJB外包装60g/m2～80g/m2GB/T 22865—2023PP12023JQB/T3811—1999贮水罐抗压力≥5200N600mm×500mm×500mm耐破强度≥1100kPa600mm×500mm×400mm戳穿强度≥8.5J抗压力 ≥3700N水桶 耐破强度 ≥1100kPa 650mm×330mm×330mm 戳穿强度 ≥8.5J注：标样是由选购方发放或由生产企业报送经选购方批准的标准实物样品。
3.5 外观质量3.5.1 外观质量要求3.5.1.1 成品外观应规整、平展、干净3.5.1.2 提带要平敷、宽窄均匀，不得有扭翘现象3.5.1.3 缝制部位针码应均匀、规整，线迹直顺、缝制结实，不得有开线、断线等缺陷3.5.2 热合要求3.5.2.1 热合缝应规整、直顺、结实、宽窄全都 , 不得有接刀不齐、开胶、起泡、死折等缺陷3.5.2.2 接刀接头处须重合 20mm～30mm3.5.2.3 热合缝要宽窄全都, 热合后应平展3.5.2.4 热合过程中，产品内侧全部接缝处均须焊接 PU 膜，热合需结实3.5.3 附件质量要求3.5.3.1 充气嘴管壁及管口应光滑，不得有凹瘪、毛刺等缺陷3.5.3.2 接口处密封应结实，不得有渗漏水的现象3.5.3.3 浮圈的热合应结实，热合完成后应充气浸水查漏密封性要好，不得漏气3.5.3.4 活动三节环构造及主要尺寸见图 3活动三节环外表镀锌后做彩色钝化处理,镀层厚度不得低于 15μm，外表应光滑,不得有起泡、脱层、裂纹等缺陷耐腐蚀性能 48h 主要外表无锈斑图 3 活动三节环构造及主要尺寸347MZ/T 015.3—20233.5.3.5 地垫用两层天蓝 PVC 涂层布夹涤纶絮片包边缝制，直径大于底径 150mm，夹层内不得留有杂物。
3.6 面料物理性能面料性能指标应符合表 3 的规定指标项目666dtex×666dtexTPU 双面贴膜牛津布颜色333dtex×333dtex 333dtex×333dtex TPU 单面贴膜牛津布 PVC 单面涂层布天蓝色〔潘通色卡 17-4041〕静水压 ，kPa≥150≥150—表 3 面料性能指标单位面积质量，g/m2≥620≥350≥300经向≥1800≥1200≥800断裂强力，N/5cm纬向≥900≥800≥600撕破强力，N经向纬向≥50≥45≥35≥30——3.7 使用与贮存性能3.7.1 面料贮水卫生性能：无毒、无味、不污染水质；贮水罐、水桶使用环境温度：0℃～40℃；储存环境温度：－20℃～30℃3.7.2 贮水罐浮圈冲气后注满水，水桶注满水后，放置 24h，不得有渗漏水现象4试验方法4.1外观检验4.1.1检验条件外观质量检验应在自然散射光或无反射光的白色透射光线下进展，光的照度不得低于300lx〔相当于40W 日光灯下距离 500mm 处的光照度〕4.1.2检验方法以目视观感检验，并与主管部门审核批准的实物标样比照检验4.2 尺寸检验尺寸的检验用精度为 1mm 的卷尺。
4.3 材料检验各种主辅材料进厂后或使用前应按相关标准检验，不合格者不得使用4.4物理性能试验4.4.1面料贴膜厚度的检验按 FZ/T 01006—2023 的规定4.4.2面料断裂强力的检验按 GB/T 3923.1—1997 的规定4.4.3面料单位面积质量的检验按 GB/T 4669—2023 的规定4.4.4面料静水压的检验按 FZ/T 01004—2023 的规定4.4.5面料撕破强力的检验按 GB/T 3917.3—2023 的规定4.4.6尼龙拉链平拉强力、拉头拉片结合强力的检验按 QB/T 2173—2023 的规定4.4.7牛皮纸的检验按 GB/T 22865—2023 的规定4.4.8纸箱质量检验按 GB/T 4857.4—2023、GB/T 6545—1998、GB/T 2679.7—2023的规定4.4.9金属配件电镀锌层厚度的检验按 QB/T 3817—1999 的规定4.4.10金属配件锌镀层耐腐蚀的检验按 QB/T 3826—1999 的规定4.4.11成品抗渗漏水性能的检验按 3.7.2 的规定3514.5 标志与包装检验产品标志与包装质量的检验按6.1和6.2的规定。
5 检验规章5.1 检验分类本局部规定的检验分类如下：。
