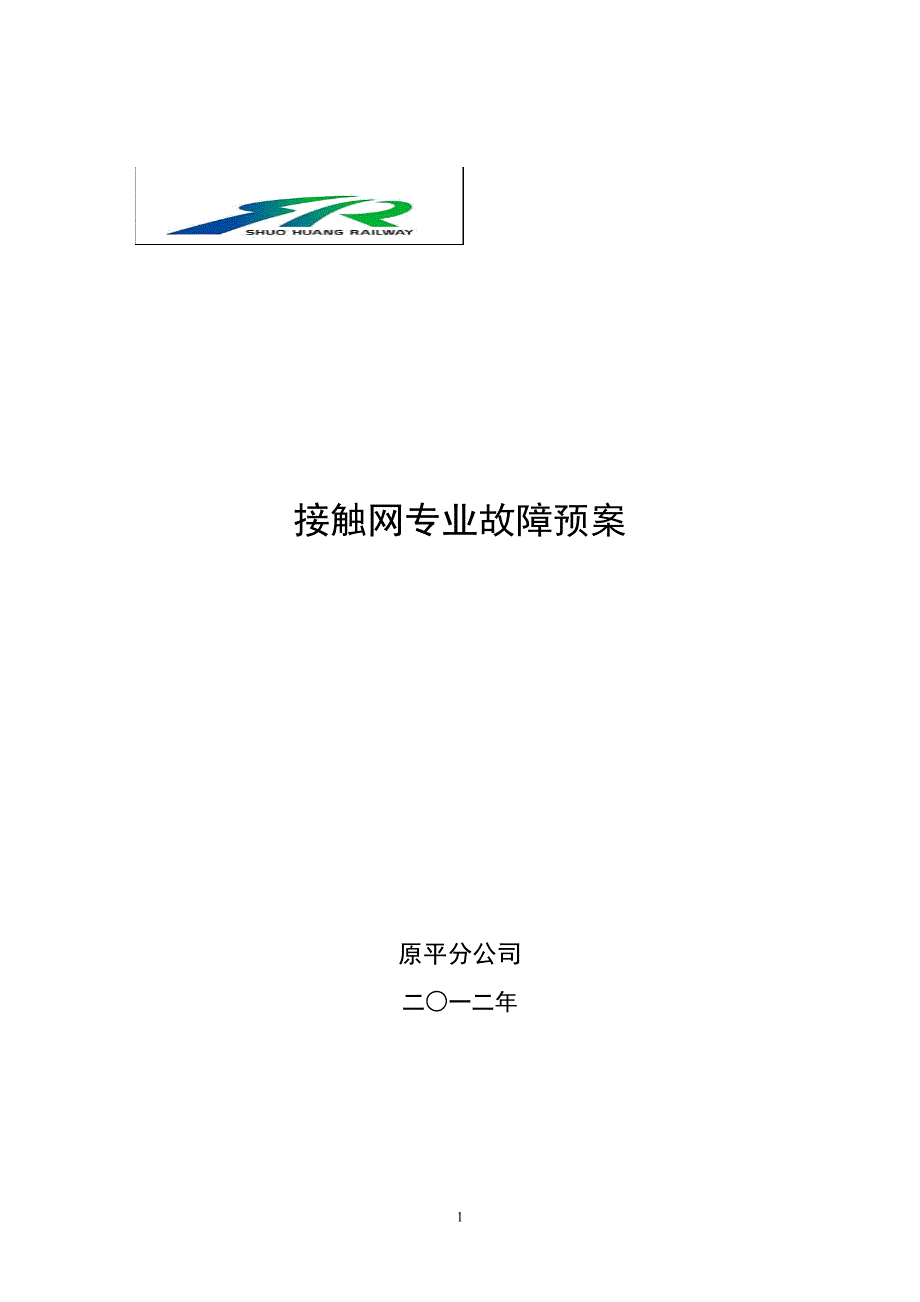

接触网专业故障预案原平分公司二○一二年目录1抢修组织 12抢修制度 13抢修程序 24故障预案 44.1绝缘子故障预案 44.1.1棒式绝缘子破损 44.1.2悬式绝缘子破损故障 74.2接触网刮弓故障 94.2.1单开道岔线岔刮弓 94.2.2定位点处发生刮弓 154.3定位器的损坏故障预案 154.4分段绝缘器故障预案 184.5分相绝缘器故障预案 204.6断线故障处理预案 234.6.1接触线断线 234.6.2隧道内线索断线 254.6.3供电线断线事故 284.7隧道立柱脱落处理预案 294.7.1直线处脱落一处 294.7.2直线处脱落连续损坏两处及以上者 294.7.3曲线外侧立柱脱落 294.7.4曲线内侧立柱脱落 294.8直线中间柱支持装置损坏预案 304.9支柱折断事故预案 344.9.1桥梁支柱折断 344.9.2曲线外侧中间柱折断 374.9.3双线区段曲线内侧中间柱折断处理预案 374.9.4锚段关节锚柱折断处理预案 384.9.5独立终端锚柱折断处理预案 394.9.6软横跨支柱折断处理预案 404.9.7钢筋混凝土柱断裂处理预案 404.10列车脱轨接触网配合救援起复拆网预案 412接触网专业故障预案1 抢修组织1.1工队成立事故抢修组组长：工队长组员：副队长、技术主管、作业组组长供电工队作业组要分工明确，事故抢修工具、材料的准备，防护、座台要令、网上作业人员等公布于众，网电作业组抢修班的人数必须满足12人，有人员变动时及时调整。
事 故 抢 修 分 工 表姓名分 工人数备注※※※工作领导人1※※※驻站、要令员1※※※地线监护兼行车防护1※※※地线监护兼行车防护1※※※地线操作人1地线连接完毕※※※地线操作人1可参加作业※※※平台操作负责人1※※※操作人3※※※地面辅助人1※※※作业组安全员1※※※轨道车司机1※※※轨道车司机1合计142 抢修制度2.1 抢修出动：当接到接触网事故信息时，供电工队应立即组织抢修人员，准备工具、材料出动抢修，最晚出动时间：白天15分钟，夜间20分钟网电工队应安排专人记录出动时间，故障进展情况2.2 抢修中的信息传递：在事故抢修现场，抢修指挥者必须指定专人在邻近车站坐台防护，与供电调度和分公司生产调度保持联系，并作好相应记录2.3 抢修现场的防护：抢修指挥者在组织人员进入事故抢修的现场时，必须首先设法与供电调度取得联系，同时按规程要求作好事故现场的防护2.4 抢修现场破损零部件的收集：当发生供电设备事故时，事故现场抢修指挥者应指定专人收集破损零部件残骸(必须注意保持其原始状态),并作好事故现场破坏情况记录 2.5 事故抢修后的分析、总结、上报：每次事故抢修后，供电工队应本着“四不放过”的原则，认真调查、分析、总结、考核，并按要求上报《跳闸处理、分析报告表》。
3抢修程序3.1 根据牵引变电所“故探仪”指示及路内外人员反映，初步判断故障情况，及时组织相应网电作业组迅速进入故障现场3.2 抢修人员到达故障现场后，迅速查明故障现状，及时向供电调度和生产调度汇报3.3 供电调度员根据现场反馈信息，确定抢修方案和是否需要增援3.4 按抢修原则、抢修方案和安全注意事项进行抢修3.5 现场抢修指挥者组织人员观察列车运行状况3.6 事故现场抢修指挥者根据列车通过该区段的运行状况，向供电调度汇报，同时提出彻底恢复的设想3.7 如遇塌方、断道、列车颠覆时，接触网抢修工作应在救援组领导下与其它工种平行作业，以缩短中断行车时间，尽快恢复通车3.8 严格遵守《接触网安全工作规程》和有关安全规则，结合现场情况，采取切实有效的安全措施4故障预案4.1绝缘子故障预案4.1.1棒式绝缘子破损：一、 故障现象及造成破坏程度：1、支持装置中棒式绝缘子脏污、烧损；2、绝缘子破损超过规定；3、区间某处正馈线与保护线间距不够放电烧伤（对向下锚前一杆）二、 造成的原因：1、支持装置中棒式绝缘脏污，使泄漏距离不够长时间闪络放电，烧损绝缘子2、由于外部因素造成绝缘破损超过规定；3、区间某处正馈线与保护线间距不够放电，瞬间使脏污的绝缘子爆炸损伤。
三、 处理作业：（一）准备工作：1、人员：作业组成员不少于12人，操作人2名，辅助人员4名2、劳保防护用品齐全（安全带、安全帽、工作服、绝缘鞋、手套）3、机具：梯车、作业车、克丝钳、尼龙大绳、单滑轮、工具袋、工具钳套（带）、活扳手、螺丝刀、杉木杆等4、材料：棒式绝缘子、正馈线和保护线同型号的线材、钢线卡子，并沟线夹、针式绝缘子等二）安全方面：1、传递工具、材料应用吊绳2、作业中呼唤应答，配合得当，吊装设备不重撞击、坠落3、无违章、掉物及不安全因素三）技术质量标准：1、棒式绝缘子瓷体无破损，瓷体剥落面积不大于300mm22、绝缘子安装方向正确，与腕臂连接到位，各部螺栓紧固3、线间距离要符合规定，最小不小于300mm四、 操作程序：（一）、更换棒式绝缘子：1、操作人甲带好滑轮和大绳，攀登支柱，将大绳一端第在棒式绝缘上部第二个瓷裙内把滑轮挂在适当的构架上，再松铁锚压板2、操作人乙将绳子一端系在杉木杆顶端，然后登上梯车指挥操作人员吊起杉木杆，顶在套管绞环处，并用绳子系紧3、辅助人员扶好梯车和杉木杆，1人绷住大绳，听到甲命令后，顶超杉木杆，待腕臂脱离棒式绝缘子后，听甲命令，待甲取下旋转双耳的锚钉，绷大绳的人员，缓缓将绝缘子吊下，甲帮助掌握方向，避免磕碰绝缘子。
4、待旧的吊下后，解开大绳，系在绝缘上，注意受力方向（使绝缘子耳环与线路垂直，并呈60角度）缓缓起吊5、操作人甲控制大绳以免晃动，待开到适当位置，左手把住绝缘子就位，右手插销钉操作人乙扛住腕臂，呼唤辅助人，将绝缘子顶起6、操作人甲串好销钉后，用右手扛绝缘子，左手抓腕臂下部（注意与根部留出120mm以上距离）以距免挤伤，与其就位然后解开大绳，紧压板7、操作人甲松开绳子，放下杉木杆，检查腕臂偏移情况，然后下车8、操作人甲，检查螺栓紧固，销钉打开后，解下滑轮，下支柱9、清理现场，作业结束4.1.2悬式绝缘子破损故障：一、 故障现象及造成破坏程度：1、支持装置中悬式绝缘子脏污，烧损2、绝缘子破损超过规定二、 处理作业：（一）准备工作：1、人员：操作人1-2人，辅助1人2、工具、棕绳（直径18-22mm）、单滑轮、安全带、个人工具、工具袋3、材料：悬式绝缘子串，M销子、销钉、开口销、双耳连接器4、安全防护用品：工作服、绝缘鞋、手套、安全帽二）安全方面：1、 安全防护用品齐全，安全带扎牢系紧，高空作业必须执行程序2、 作业中不得出现高空掉物3、 拉大绳时，为防止滑脱把手套摘掉，其他作业均戴手套（三）技术质量标准：1、 悬式绝缘子串、M销子安装牢固良好。
2、 开口销子，开口角度为45度3、 绝缘子不得有裂纹，瓷体无破损，烧伤，其瓷体剥落面积不重大于300mm2三、 作业程序：1、一人携带两根大绳，单滑轮、工具袋上支柱2、一人上支柱在水平拉杆同一高处挂一单滑轮，扎好安全带上腕臂，把大绳的一头拴在承力索和管绞环上，大绳通过单滑顺支柱下到地面，同时把别一大绳拴在悬式绝缘子串上3、一人在地面组装悬式绝缘子，并把M销子插好，组装好后把另一大绳拴在绝缘子串上4、辅助人员后大绳，使水平拉杆卸载，并使绝缘子达到可以拆卸的程度，拆除绝缘子与水平拉杆的连接，然后与辅助人员配合把底座部分拆开，徐徐的把原有绝缘子顺支柱放下，注意不要碰支柱，并同时把组装好的绝缘子拉上水平拉杆处5、辅助人员配合连接悬式绝缘子与水平拉杆和底座装好后，松弛大绳使水平拉杆承载6、拆除大绳与单滑轮，下支柱清理作业现场，作业结束4.2接触网刮弓故障4.2.1单开道岔线岔刮弓一、 故障现象及现场概况：1、在受电弓始触点附近发生刮弓，刮伤两接触线，使两接触线造成死弯2、线岔处的吊弦刮落，电连接刮散3、定位线夹刮脱，定位器脱落4、机车受电弓打翻，弓板脱架拆掉半个二、 准备工作：1、人员：一个作业组2、机具、材料a、 机具：梯车或作业车、手板葫芦、紧线器、水平尺、道尺、测杆、线坠、棕绳、个人工具、断线钳，安全带，安全防护用品，整面器，顶弯器等。
b 、材料：限制管、接触线、导线接头线夹、定位线夹、定位器、吊弦线夹、定位环、铁线三、 处理作业：（一）临时处理：1、更换定位器作业作业人员携带作业用材料、工具上作业平台2、拆除原有定位器上的定位线夹，最终取下定位器，把定位器从定位环中取出，并把拆下的定位器放于工具袋和铁线绑好，严防掉下3、把需要更换的定位器，挂在定位环上，挂时注意不要把定位器装反，造成返工4、安装定位线夹安装时，在靠近定位器的附近装一导线整面器，进行定位扭面，方面定位夹的安装，拆除导线整面器用顶弯器整理导线线面5、在地面用测杆、道尺、线坠等测量定位点处的拉出值及导高值，1人在作业平台调整定位器和定位线夹使之符合标准6、用水平尺测量定器管的坡度并调整之符合标准7、整理电连接器并盘绑整齐8、整理岔心使之符合规定9、测量500处导线高度，并根据测量数据进行检调，使之符合规定10、如果导线死弯不能恢复原状，在保证导线平滑的情况下，加补强线11、清理作业现场，结束作业二）、一次性恢复处理：1、预制接触线若干，准备进行换线作业2、对损伤的接触线，进行换线作业作业人员上作业平台，配备两个手扳葫芦及相应的紧线器，确定换线的长度，在需要换线地段的一端各打一紧线器，挂上手扳葫芦进行紧线作业，紧到一定程度时，剪断导线与新线作接头。
3、接头作好后，进行顺线作业，并注意穿线，防止发生穿错线的现象4、顺线到达另一端后，在新线上一紧线器（准备工作时可以上好），在即有线上一紧线器，并挂手扳葫芦进行紧线作业，紧到一定程度时进行接续作业5、作接头时，应用导线整面器在两头进行扭面；紧线时，应注意波及的设备状况，防止出现卡滞现象6、换线作业完毕后，进行细调作业，吊弦该恢复的进行恢复，上好定位线夹，及电连接测量各项数据均符合规定要求7、清理作业现场，结束作业4.2.2定位点处发生刮弓一、造成的破坏程度：1、支柱定位处的定位器与导线脱开或者被打飞2、相邻跨距内的部分吊弦，被刮掉或刮飞3、腕臂、定位器、被打弯曲或变形，棒式绝缘子被打坏4、接触线被刮伤或扭曲变形，可能发生断线5、机车受电弓损坏6、接触悬挂脱落件或损坏的受电弓接在放电烧坏接触网，造成更大的事故二、事故抢修前的准备工作：1、准备工作：根据定位点处发。
