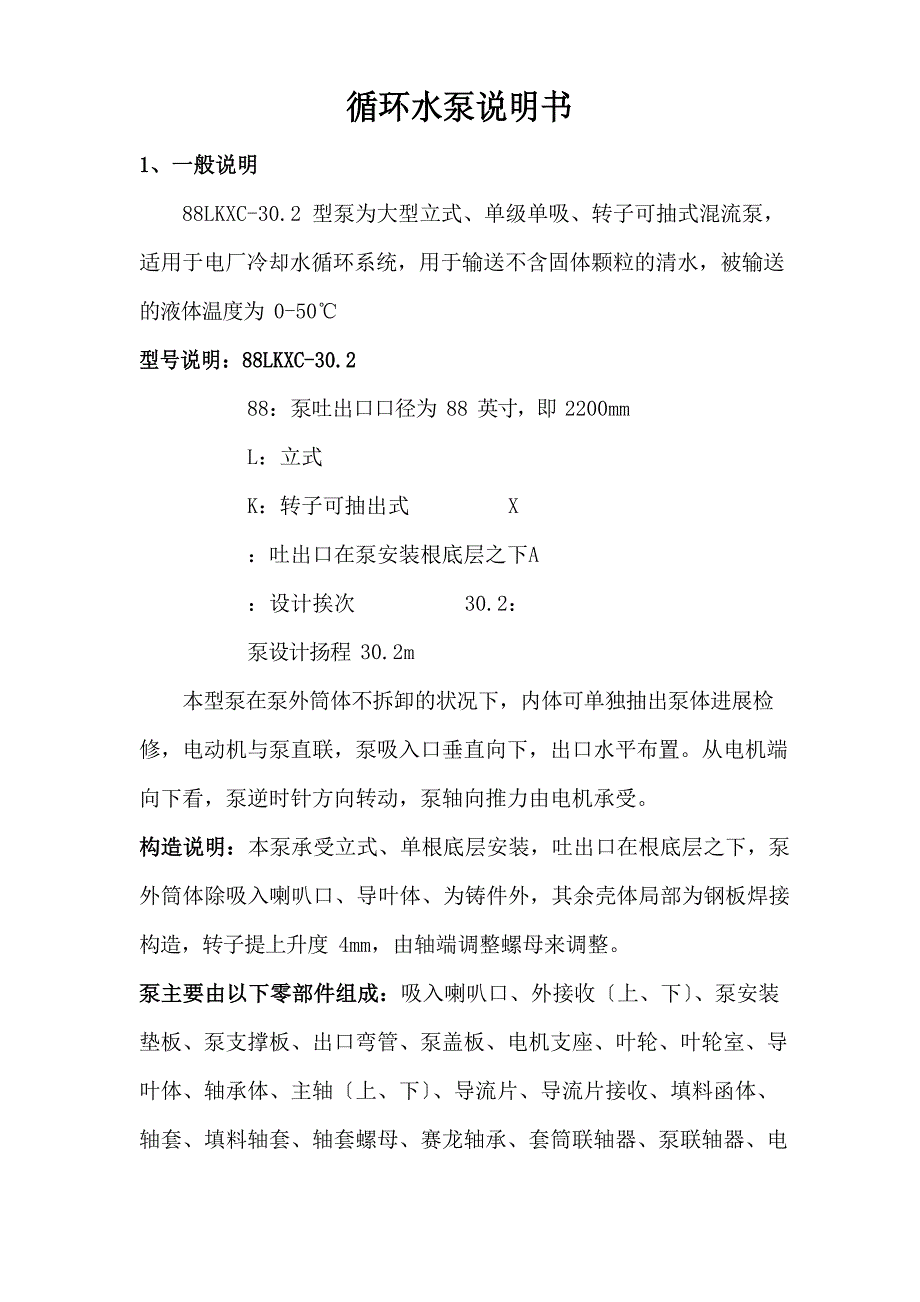

循环水泵说明书1、一般说明88LKXC-30.2 型泵为大型立式、单级单吸、转子可抽式混流泵， 适用于电厂冷却水循环系统，用于输送不含固体颗粒的清水，被输送的液体温度为 0-50℃型号说明：88LKXC-30.288：泵吐出口口径为 88 英寸，即 2200mm L：立式K：转子可抽出式 X：吐出口在泵安装根底层之下A：设计挨次 30.2：泵设计扬程 30.2m本型泵在泵外筒体不拆卸的状况下，内体可单独抽出泵体进展检修，电动机与泵直联，泵吸入口垂直向下，出口水平布置从电机端向下看，泵逆时针方向转动，泵轴向推力由电机承受构造说明：本泵承受立式、单根底层安装，吐出口在根底层之下，泵外筒体除吸入喇叭口、导叶体、为铸件外，其余壳体局部为钢板焊接构造，转子提上升度 4mm，由轴端调整螺母来调整泵主要由以下零部件组成：吸入喇叭口、外接收〔上、下〕、泵安装垫板、泵支撑板、出口弯管、泵盖板、电机支座、叶轮、叶轮室、导叶体、轴承体、主轴〔上、下〕、导流片、导流片接收、填料函体、轴套、填料轴套、轴套螺母、赛龙轴承、套筒联轴器、泵联轴器、电机联轴器、调整螺母、填料压盖等组成。
泵的润滑：泵安装有三个赛龙轴承，以承受径向力及保证泵轴正常运转，塞龙轴承由泵本身的水来润滑泵的密封：外接收承受机械密封胶密封，其余承受和“O”形密封圈密封，轴封承受填料密封外接收〔上〕与泵支承板和泵盖板的螺栓需涂密封胶旋入泵的参数表：泵型号：88LKXC-30.2流量：Q=9.4m3/s 33840t/h扬程：H=30.2m效率：η=87.5%必需汽蚀余量： NPSHr=8.5m 转 速： n=373rpm/min 轴 功 率： Pa=3182.7KW 配 套 功 率： P=3700KW输 送 介 质： 淡水最小漂浮深度： 4.8m 最大轴向推力： 58T转 向： 从电机端看叶轮逆时针方向旋转转子提上升度： 5.5mm轴 承润滑 水： 泵本身自润滑轴承润滑水量： 44T/h轴承润滑水压： 0.2-0.3MPa 2、泵的运行2.1 运行前的预备2.1.1 去除泵吸水池内全部杂物，如木块、砖头、纤维织品、金属丝等并在泵运行时，防止有的杂务物进入泵吸水池2.1.2 检查泵吸水池内的水位是否在最小漂浮深度以上，假设小于规定值，则泵运行时可能会产生旋涡并将空气带入泵内，引起振动和泵汽蚀，此时应增加泵的漂浮深度。
2.1.3 检查电机转向〔从电机端看叶轮逆时针方向旋转〕2.1.4 检查填料的压紧程度，不要太松或太紧，同时，留意填料压盖是否压的均匀2.1.5 机组冷却润滑水系统肯定要在泵启动之前向机组供水5 分钟以上2.1.6 安装好出口压力表，以检测系统阻力，由于通常状况下运行， 由于系统的变化，需要用阀门调整流量和压力2.1.7 为了得到安全和满足的运行效果，在开车前应进展水锤分析2.2 泵的启动与停车方法做好运行前的预备后，可按以下挨次启动机组：2.2.1 排气阀处于工作状态2.2.2 主泵启动2.2.3 启动方法a 先将阀门开至 30°位置，主泵启动，阀门连续开启到全开；b 泵和出口阀门同时启动，前 10 秒阀门快开，阀门在 30 秒内由开启至全开首台泵启动承受方法a 启动，当供母管的多台泵中有一台泵已投入运行，其余泵亦需投入运行时，承受方法b 启动其余水泵2.2.4 停车方法停车时阀门与泵电机联锁，当阀门关闭 30°时，泵电机断开电源，阀门关阀时间 30 秒左右留意：水泵在真空状态下，千万不能启动由于停车后，系统产生回流，会在泵内引起真空，由于泵体内流速的急剧变化，造成压力急剧变化，此时假设马上开机，会在泵内产生水锤，对泵机组造成破坏。
在泵重启动之前，要有足够的时间让空气进入泵内，以消退真空2.3 运行留意事项2.3.1 泵无吐出〔即排出阀关闭〕不能运行，运行时间不能超过 1min2.3.2 观看和测量泵的振动和噪音，如有特别〔如振动大，噪音大〕 应停泵慎重检查2.2.3 调整填料的压紧程度，以有少量的水连续不断地从填料函处冒出为准2.2.4 检查电流强度和泵的实际运行工况，与泵的标准性能曲线比照，如差异不大则认为满足2.2.5 尽可能的具体做运行日记，如有故障更要具体记录完备2.4 停车留意事项2.4.1 排出阀关闭后，泵的电源应切断泵组润滑冷却水需在泵组完全停顿运行前方可停顿供给2.4.2 事故停机发生后，应在阀门关闭到 15°位置时，泵电机断开电源，然后再渐渐关闭出口阀，阀门关闭时间为 30 秒左右2.5 泵的停用维护2.5.1 更换旧填料2.5.2 每周冲洗导向轴承一次，时间为20min，如能同时转动一下泵轴，则效果更好2.5.3 长时间不用或在冰冻时期，应将进水位降到泵体以下3 常见故障、缘由及措施故障泵起不动出力缺乏打不出水缘由电机系统毛病转动部件中有异物轴承损坏启动条件不满足泵内有异物电动机系统毛病 转动部件中有异物吸入侧有异物叶片与叶轮室间隙过大叶片损坏转速低有空气吸入汽蚀进口有预旋 泵内有异物 吸入水面过低电动机系统毛病转向反了应实行的措施检查电机系统清理转子部件更换轴承满足应满足的条件除去异物检查电机系统清理转子部件清理滤网、叶轮、吸入喇叭口调整间隙更换叶片测量电压、周波，检查电机 提高吸入水位或在水面放浮体提高吸入水位，调整工况设消旋装置除去异物 提高水位检查电机系统校正转向启动条件不满足叶片损坏 泵内有异物入口有反向预旋满足应满足的条件更换叶片除去异物 社消旋装置超负荷转动部件中有异物轴承损坏泵内有异物 填料压的过紧一相断线，单相运行装配精度不高轴弯曲轴磨损或偏位清理转子部件更换轴承去除异物放松填料检修供电线路和电动机接线提高装配精度校直换轴或校正特别振动和电动机系统毛病检查电机系统噪声转动部件中有异物吸入侧有异物叶片损坏 有空气吸入装配精度不高吸入水面过低汽蚀泵内有异物入口有反向预旋轴承损坏轴弯曲 电机故障联轴器螺栓松动、损坏运动部件不平衡根底不结实排解管路的影响清理转子部件清理滤网、叶轮和吸入喇叭口更换叶片提高吸入水位或在水面放一浮体提高装配精度提高吸入水位提高吸入水位，调整运行工况除去异物设消旋装置更换轴承 校直修理电机拧紧或更换螺栓检修增加根底的刚性检查和排解影响填料泄漏过量和温升过高填料压盖过紧或不均匀填料磨损或装配不当放松压盖，正确压紧填料重装填料轴偏位或轴套磨损校正或更换轴套。
