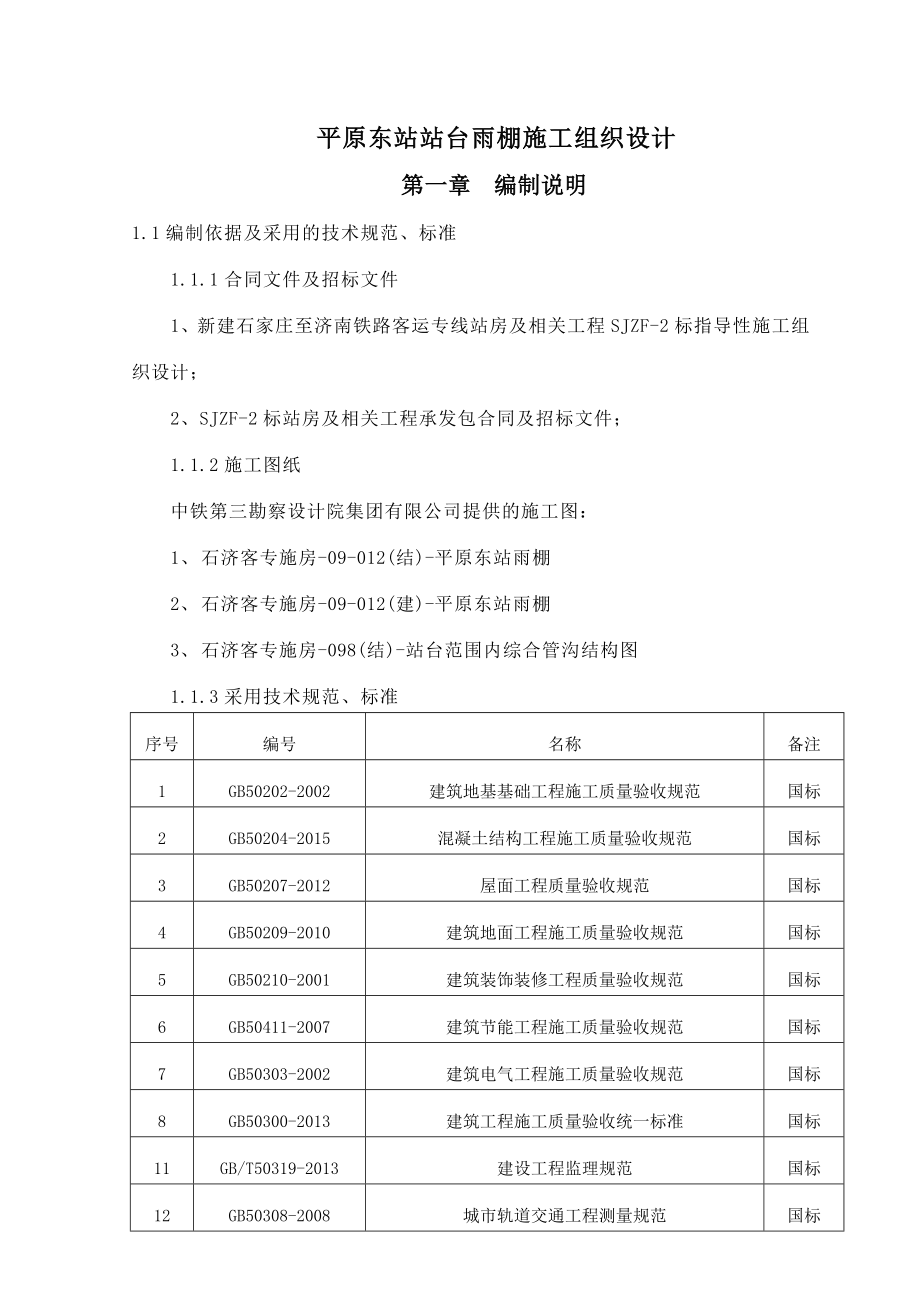

平原东站站台雨棚施工组织设计第一章 编制说明1.1编制依据及采用的技术规范、标准1.1.1合同文件及招标文件1、新建石家庄至济南铁路客运专线站房及相关工程SJZF-2标指导性施工组织设计；2、SJZF-2标站房及相关工程承发包合同及招标文件；1.1.2施工图纸中铁第三勘察设计院集团有限公司提供的施工图：1、 石济客专施房-09-012(结)-平原东站雨棚2、 石济客专施房-09-012(建)-平原东站雨棚3、 石济客专施房-098(结)-站台范围内综合管沟结构图1.1.3采用技术规范、标准序号编号名称备注1GB50202-2002建筑地基基础工程施工质量验收规范国标2GB50204-2015混凝土结构工程施工质量验收规范国标3GB50207-2012屋面工程质量验收规范国标4GB50209-2010建筑地面工程施工质量验收规范国标5GB50210-2001建筑装饰装修工程质量验收规范国标6GB50411-2007建筑节能工程施工质量验收规范国标7GB50303-2002建筑电气工程施工质量验收规范国标8GB50300-2013建筑工程施工质量验收统一标准国标11GB/T50319-2013建设工程监理规范国标12GB50308-2008城市轨道交通工程测量规范国标13GB50345-2012屋面工程技术规范国标14GB/T50349-2005建筑给水聚丙烯管道工程技术规范国标15JGJ107-2010钢筋机械连接技术规程行业16JGJ59-2011建筑施工安全检查标准行业17JGJ46-2005施工现场临时用电安全技术规范行业18JGJ80-91建筑施工高处作业安全技术规范行业19JGJ162-2008建筑施工模板安全技术规范行业20JGJ142-2014建筑屋面雨水排水系统技术规程行业21CJJ 127-2009建筑排水金属管道工程技术规程行业22GB50720-2011建设工程施工现场消防安全技能规范国标23GB50310-2002电梯工程施工质量验收规范国标24GB/T 12754-1991彩色涂层钢板及钢带国标25DBJ14-023-2004山东省建筑工程施工技术资料管理规程地方标准26 山东省建筑工程施工质量验收规范地方标准27 工程建设国家标准管理办法地方标准1.1.4主要图集序号编号名称备注111G101-1、2、3混凝土结构施工图平法整体表示方法制图规则和构造详图212G901-1、2、3建筑物抗震构造详图 302J003室外工程 412J201平屋面建筑构造5J909、G120工程做法（2008年建筑结构合订本）602J331地沟及盖板710J301地下建筑防水构造808BJ5-1屋面详图1.2编制范围工程概况平原东站位于山东省德州市平原县五杨庄南侧，京沪高铁以东，向西距平原县中心约16km，距王凤楼镇约3km；车站中心里程为改DK352+080，平原东站一、二站台雨棚长度均为450.00m，雨棚覆盖宽度8.000m，投影面积为7200平方米，结构形式为单柱双悬挑，每侧挑出长度4.000m，基础为钻孔灌注桩。
桩承台总计120座，地梁长度为总计为604.8m，站台范围内综合管沟217m1.3设计概况1.3.1结构形式概况平原东站站台雨棚房屋结构形式为框架结构1、建筑结构设计使用年限：50年2、建筑结构安全等级：主体结构房屋安全等级一级楼梯、楼梯罩棚建筑结构的安全等级：二级3、建筑抗震设防类别：标准设防类别（丙级），桩基设计等级丙级，框架抗震等级三级4、土壤最大冻结深度0.50m1.3.2基础结构平原东站站台雨棚基础形式采用钻孔灌注桩基础，混凝土等级C45，钢筋等级HRB400E1.3.3主体结构1、混凝土：混凝土材料强度等级为：雨棚结构部分：垫层为C20素混凝土100mm厚，承台、地梁为C45，梁、板、柱为C40站台侧楼扶梯结构部分：垫层为C20素混凝土100mm厚；建筑地面以下基础、地梁等为C45；楼梯梯柱、梁、板均为C30综合管沟：垫层为C20素混凝土100mm厚；结构为C452、钢筋1）钢筋采用HRB400E级2）钢筋强度标准值具有不小于95%的保证率，当需要以强度等级高的钢筋替代原设计中的纵向受力钢筋时，应安装钢筋受拉承载力设计值相等的原则换算，并应满足最小配筋率、抗裂验算等要求，应征得设计人同意。
1.4平原东站站台雨棚建筑及装修标准1.4.1屋面工程1、本工程主体屋面防水等级为二级，设防要求为2道防水材料及做法应满足《屋面工程技术规范》（GB50345-2012）的要求2、屋面做法：20厚1:3水泥砂浆保护层一道4厚SBS改性沥青防水卷材20厚1:3水泥砂浆找平层局部最薄处30厚CL5.0轻集料混凝土找坡钢筋混凝土屋面板3、屋面排水：（1）屋采用有组织排水，屋面结构找坡5%，雨水口处局部采用轻集料混凝土找坡1%2）雨棚雨水管采用内经为100mm的镀锌钢管，壁厚4mm，无缝焊接，雨水管通过扁钢卡链固定在柱子一侧，雨水管的固定件及卡件中距不大于1200mm，做法详见08BJ5-1第22页详图1雨水口采用镀锌钢制雨水口，详见图集08BJ5-1第20页详图1雨水管应满足CJJ 127-2009《建筑排水金属管道工程技术规程》的相关要求，表面应有亚光白色聚酯涂层，图层的技术性能符合《彩色涂层钢板及钢带》（GB/T 12754-1991）中室外条件的要求3）屋面找坡向雨水口，在雨水口局部坡度加大成积水区，雨水口杯标高比找平层低10~15mm，雨水口位置及坡向详见屋面平面图雨水通过雨水管排至站台上集水井（沟），再通过地埋管引出，具体详见外排水专业图纸。
4）屋面检修与维护设施：雨棚屋面均在尽端设置上人爬梯，检查时通过垂直钢梯上至屋面1.4.2室外工程1、站台铺装（1）站台外侧为50厚天山红色机刨花岗岩600×1000，长相垂直于轨道方向其次为0.1m宽的安全线，采用白色玻化砖，内侧为0.6m宽黄色盲道线，盲道规格为300×300其余铺装为600×600火烧板水洗面花岗岩地面，其防滑系数不低于0.82）铺石地面做法：1）铺50厚机刨花岗岩，稀水泥浆擦缝2）最薄处30厚1:3水泥砂浆结合层3）结构层（3）站台盲道面之间地面做法1）铺30厚火烧板水洗面花岗岩，干石灰粗砂扫缝后洒水封缝2）撒素水泥面3）30厚1:3干硬性水泥砂浆粘结层4）100厚C15细石混凝土垫层，内配φ8@200单层配筋5）300厚3:7石灰土6）素土夯实并找坡2、栏板楼梯临扶梯一侧设置1.1m高玻璃栏板，6+1.52pvb+6钢化夹胶玻璃栏板采用正装式安装方法，临空玻璃栏板采用承托加持固定栏板钢立柱均需与主体结构形成可靠连接3、 栏杆站台栏杆采用1.4m高不锈钢护栏1.4.3装饰工程雨棚柱2m以下采用浅灰色耐擦洗涂料，选用图集12BJ1-1-B5-外涂1-4,2m以上及雨棚顶棚采用白色耐擦洗涂料。
站台雨棚及旅客地道装修做法参见石济客专施房-09-012(建)装修做法表1.4.4电梯工程1、本工程共设自动扶梯4部，电梯2部，电梯应符合无障碍电梯的相关规定2、全部扶梯采用变频，所有扶梯必须带有附加制动器，护壁板为发纹不锈钢，扶梯与楼梯、挡墙之间的距离应在满足要求的情况下做到最小，装修完成后不留缝隙3、由于电、扶梯等设备未招标，本设计中跟扶梯有关的设备、基坑等尺寸均为示意，具体尺寸应需设备招标完成后确定电、扶梯技术参数参见石济客专施房-09-012(建)电、扶梯数量规格表4、扶梯加工制作前，扶梯厂家应到现场实测各完成面标高及土建预留尺寸核对无误后方可下料加工1.4.5防雷工程平原东站雨棚按国标二类防雷考虑，本雨棚在屋顶设置避雷带、避雷针，雨棚柱内钢筋做为引下线，基础钢筋做为自然接地体接地电阻要求小于10欧姆，安装遵循国标GB50057-2010标准要求1、接闪器（1）在屋面如图所示位置安装DC+51型避雷针共7套，避雷针安装高度为均为5m，避雷针保护半径应满足图纸设计要求，单针式，外形美观，316#不锈钢材质需选用具有中国气象局承认的雷电防护装置测试中心出具的直击雷（10/350us）合格测试有效报告产品，接闪时比普通避雷针提前接闪时间△TB≥60us，可提前发射上行先导，频率为30Hz-2000Hz；幅度7Kv-15Kv。
避雷针高压脉冲器具有防雨水短路设计构造优势，保证避雷针高压脉冲器在雷雨中不会因雨水短路，能持续向上产生先导高压脉冲避雷针设备重量≤4.0kg2）在雨棚顶部四周屋檐上表面安装-40X4镀锌扁钢作为避雷带避雷带紧贴在屋檐上表面安装，采用螺栓钻孔将扁钢直接固定在屋檐表面上，固定间距为1米3）避雷针在雨棚下钢结构柱或梁上生根，牢固可靠4）屋顶避雷带、避雷针利用柱子主筋作为引下线，避雷带在适当位置与柱内主筋焊接利用柱内主筋作为接地引下线的柱子如果所示（基本站台与二站台各为共30处）5）屋面的金属物体采用30x4mm扁钢与建筑物防雷接电地面等电位连接6）屋顶避雷带之间相互焊接2、引下线利用雨棚柱子内Φ25的两根主筋作为引下线，其上端与屋面避雷带焊接，下端与基础内的钢筋焊接焊接采用双面焊，焊缝处焊接饱满，焊药处理干净后，刷防锈漆3、接地装置（1）沿基本站台与二站台长度方向分别敷设一根50X5镀锌扁钢分别将沿站台长度方向的所有雨棚立柱基础钢筋连接作为接地装置，扁钢埋深为0.8~1m在靠近站房处，雨棚接地扁钢与站房接地装置连接，连接点不小于三处2）每处引下线接地冲击电阻小大于10欧姆，实测若达不到要求采取降阻措施。
3）所有接地体之间采用焊接，每根作为接地用的钢筋，焊接时的焊接点不小于4处，搭接长度为钢筋直径的6倍在土建施工中，接地装置的接地引线及时进行检测，保证冲击电阻符合要求在雨棚顶板施工时，暗装避雷带安装在图示位置，并在合适位置与柱内主筋焊接第二章 施工总体部署2.1施工组织机构1、施工组织机构图如下图所示：图2-1 施工组织机构图2、项目部配备其他专业工程师如下表所示：序号姓 名施工岗位名称技术职称1陈加森建筑工程建造师2李君建筑工程建造师3潘建平建筑工程建造师4闫峰为建筑测量测量高工5刘国强暖通工程工程师6曹海涛电气工程工程师4、 架子队管理人员配备情况表序号姓名性别身份证号职务备注1徐明男队长 2王然男技术负责人 3田中华男技术员 4胡帅男质检员 5沙耀飞男安全员 6张绍凯男材料员 7王立鑫男试验员 8席新鹏男测量员 9文生磊男领工员。
