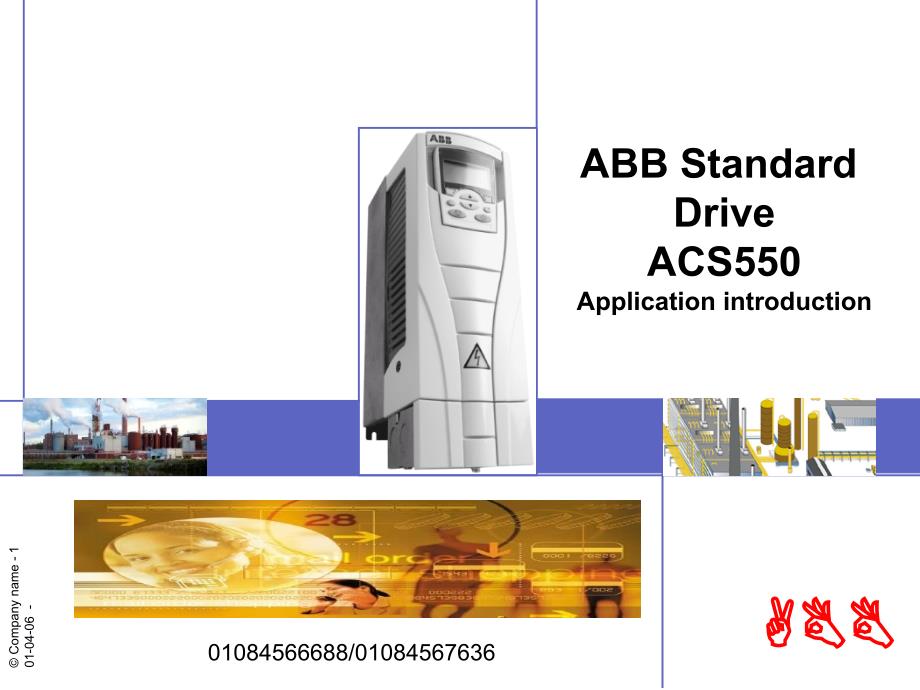

ABB Standard Drive ACS550 Application introduction,01084566688/01084567636,Super excellence characteristic,Standard Drive level标准传动软件 Application wide in industry宏-广泛应用 Flexible, programmenbale通讯，可编程 Easiest use易使用维护,Eight+Two macros,1. ABB standard General macro for Europe ABB 标准型 适于一般应用的标准宏,2. 3-wire Push-button use 3- 线型 按钮控制,3. Alternate Alternating the direction 交变型 交替变换转动方向,4. Motor pot.meter Ref. in- and decrease through Dis 电动电位器型 数字信号来控制给定,5. Hand-Auto Two control modes (HVAC) 手动/自动 两种外部控制模式,6. PID-control Closed loop control: pressure, flow . PID- 控制 闭环控制系统:压力,流量,8. Torque-control For torque control 转矩控制型 适于要求转矩控制,7. PFC For pump and fan 泵和风机控制 用于泵和风机,99.02 应用宏,9.10 User s1 macro For user1 control 用户宏1 适于用户要求,11.12 User s2 macro For user2 control 用户宏2 适于用户要求,应用宏: ABB Standard ( 默认),输入信号 • 模拟给定(AI1) • 起、停和方向(DI1,2) • 恒速选择(DI3,4) • 斜坡1/2 选择(DI5),输出信号 • 模拟输出AO1: 频率 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障,本宏提供一种通常的方案, 2- wire式I/O 配置, 带三个恒速。
这个应用宏是默认宏应用宏: 3- wire,本宏用于使用瞬时型按键控制的场合，它还提供3 个恒速输入信号 • 模拟给定(AI1) • 起、停和方向(DI1,2,3) • 恒速选择(DI4,5),输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备好 • 继电输出2: 运行 • 继电输出3: 故障,应用宏: Alternate交变型,该应用宏提供了一种特别的I/O 配置：DI 信号的先后闭合顺序会改变电机的运转方向,输入信号 • 模拟给定(AI1) • 起、停和方向(DI1,2) • 恒速选择(DI3,4) • 斜坡1/2 选择(DI5) • 运行允许(DI6),输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备好 • 继电输出2: 运行 • 继电输出3: 故障,应用宏: Motor pot.meter 电动电位器,该应用宏提供了与PLC 相连接的经济型接口，只需用数字信号就可以改变变频器装置的速度输入信号 • 模拟给定(AI1) • 起、停和方向(DI1,2) • 给定增加/ 减速(DI3,4) • 斜坡1/2 选择(DI5) • 运行允许(DI6),输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备好 • 继电输出2: 运行 • 继电输出3: 故障,该应用宏提供了典型的暖通空调应用的I/O 配置。
应用宏: Hand-Auto 手动/ 自动,输入信号 • 两个模拟给定(AI1, 2) • 起/ 停– 手动/ 自动(DI1, 6) • 方向– 手动/ 自动(DI2, 5) • 控制地选择(DI3) • 运行允许(DI4),输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障,该应用宏用于多种闭环控制系统，如压力控制，流量控制等应用宏: PID 控制,输入信号 • 模拟给定(AI1) • 实际值(AI2) • 起/ 停– 手动/PID (DI1, 6) • EXT1/EXT2 选择(DI2) • 恒速选择(DI3, 4) • 运行允许(DI5),输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备好 • 继电输出2: 运行 • 继电输出3: 故障,本宏用于泵和风机控制(PFC) 的应用应用宏: PFC,输入信号 • 模拟给定和实际值(AI1, 2) • 起/ 停– 手动/PFC (DI1, 6) • 运行允许(DI2) • EXT1/EXT2 选择(DI3) • 联锁(DI4, 5),输出信号 • 模拟输出AO1: 频率 • 模拟输出AO2: 实际值1 • 继电输出1: 故障 • 继电输出2: 调速电机运行 • 继电输出3: 辅助电机运行,本宏用于要求对电机进行转矩控制的场合。
控制模式也可切换到速度控制应用宏: Torque-control转矩控制,输入信号 • 两个模拟给定(AI1, 2) • 起/ 停方向(DI1, 2) • 速度/ 转矩控制(DI3) • 恒速选择(DI4) • 斜坡1/2 选择(DI5) • 运行允许(DI6),输出信号 • 模拟输出AO1: 速度 • 模拟输出AO2: 电流 • 继电输出1: 准备 • 继电输出2: 运行 • 继电输出3: 故障,Extensive protection features,,Overcurrent DC overvoltage DC undervoltage Power plate overtemperature Short circuit Input phase loss,Programmable software functions,Hardware features,Preprogrammed software functions,保护特性,,该参数控制着变频器自校正的过程，称为电机辨识运行 在这个过程中， 变频器控制电机的运行，创建电机模型，辨识电机特性， 优化对电机的控制 电机模型在下列情况下是非常有用的： • 运行点接近零速度，和/ 或 • 在一定的转矩范围内运行，运行在高于电机额定转矩并且不带任何速 度测量反馈（例如，不带脉冲编码器）。
如果没有完成电机辨识运行，当电机初次运行时，变频器将使用不太准确的电机模型在电机参数改变后， 为了更新电机模型，变频器将在零速状态下对电机进行磁通辨识10 到15秒钟MOTOR ID RUN （电机辨识）,9910 电机辨识,电机模型是根据内部参数和用户自定义的电机参数来工作的在 创建电机模型时，变频器不改变任何用户自定义的参数 0 = OFF - 禁止电机辨识运行 1 = ON - 在下一次起动命令给出时，使能电机辨识运行在辨识，运行后，这个值自动变成OFFMOTOR ID RUN （电机辨识）,9910 电机辨识,MOTOR ID RUN （电机辨识）,为了完成电机辨识运行： 1. 将负载与电机分离（或者减少负载） 2. 确保电机运行是安全的： • 变频器自动运行电机在正向- 确保正向运行是安全的 • 变频器自动运行电机在额定转速的50…80% - 确保这些速度的运行是安全的 3. 检查下列参数（如果设置从工厂设定改变过）： • 2001 MINIMUM SPEED 电机额定转速的80% • 2003 MAX CURRENT I2hd • 最大转矩(参数2014， 2017 和/或2018) 50%.,给定方式,本地给定 - 键盘 外部给定 - 外部给定1 外部给定2 多段恒速给定 电动电位器给定 总线给定,切换 - 本地给定，外部给定 给定曲线 – 给定积分器输出，斜坡可调,给定及校正,,外部给定1 的信号源： 0 = KEYPAD 1 = AI1 2 = AI2 3 = AI1/JOYST 4 = AI2/JOYST 5 = DI3U,4D(R) 6 = DI3U,4D 7 = DI5U,6D 8 = COMM 9 = COMM+AI1 10 = COMM*AI1 11 = DI3U, 4D(RNC) 12 = DI3U,4D(NC) 13 = DI5U,6D(NC) 14 = AI1+AI2 15 = AI1*AI2 16 = AI1-AI2 17 = AI1/AI2,11组参数:给定及校正,R=停车复位，RNC,NC=给定改变复位,速度给定有17种方式,以操纵杆的形式作为给定。
1103 = 3，4）,AI1=JOYST,,速度给定有17种方式,,,多段速度给定 – 恒速给定,DI1-DI6 DI1,DI2 (DI2,DI3…) DI1,DI2,DI3 (DI2,DI3,DI4….),-DI1-DI6 -DI1,DI2 (DI2,DI3…) -DI1,DI2,DI3 (DI2,DI3,DI4….),CONST SPEED,,,,可使用定时恒速功能,1404-1418,RELAY OUTPUT ( 继电器输出),继电器1-6的延时(3600S),1406 1408,1407 1408,• 本锁定不限制通过应用宏修改参数 • 本锁定不限制通过现场总线修改参数 • 只有当密码输入正确时才允许改变本参数 0 = LOCKED （锁定） – 不允许使用控制盘修改参数值 • 可以通过在参数1603 中输入正确的密码打开参数锁定 1 = OPEN （打开） – 允许通过控制盘修改参数值 2 = NOT SAVED( 不存储) – 允许通过控制盘修改参数值，但不保存在永久存储器中Parameter lock ( 参数锁定),参数1602和1603,每输入一次正确密码可修改参数锁定一次,• 作用与允许运行类似，但原理不同。
• 控制盘上状态显示不同,Start enable ( 启动允许),新参数1608和1609,主要用于风机水泵类负载,Freq. Speed SEL (速度，频率设定),2001 MINIMUM SPEED ( 最小转速),2002 MAXIMUM SPEED ( 最大转速),2007 MINIMUM FREQ ( 最小频率),2008 MAXIMUM FREQ ( 最大频率),最大最小频率，速度设定,2005 OVERVOLT CTRL ( 过压调节),2006 UNDERVOLT CTRL ( 欠压调节),频率允许范围,频率允许范围,频率允许范围,Power loss ride through,Drive behavior in network failure,Supply voltage,Output frequency,Motor Moment,DC link voltage,,,,,PARAMETER 2006 =0 Disable =1 Enablle 500 ms =2 Enable without time limit (Depends of the Kinetic Energy),Supply Voltage drop U[v],Controller: decreases output,Frequency Causing 。
