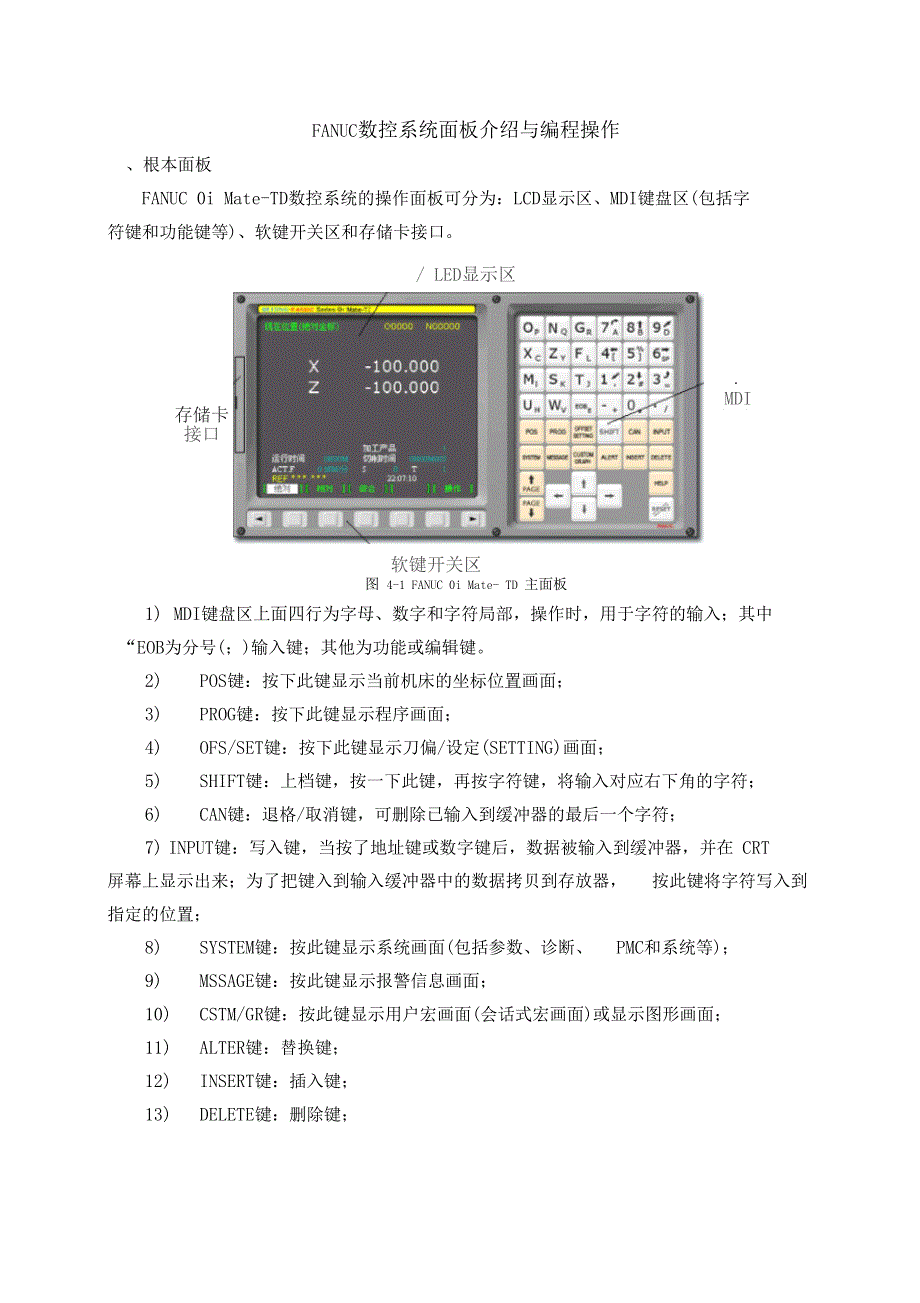

FANUC数控系统面板介绍与编程操作、根本面板FANUC 0i Mate-TD数控系统的操作面板可分为：LCD显示区、MDI键盘区(包括字 符键和功能键等)、软键开关区和存储卡接口/ LED显示区存储卡 接口软键开关区. MDI键盘图 4-1 FANUC 0i Mate- TD 主面板1) MDI键盘区上面四行为字母、数字和字符局部，操作时，用于字符的输入；其中 “EOB为分号(；)输入键；其他为功能或编辑键2) POS键：按下此键显示当前机床的坐标位置画面；3) PROG键：按下此键显示程序画面；4) OFS/SET键：按下此键显示刀偏/设定(SETTING)画面；5) SHIFT键：上档键，按一下此键，再按字符键，将输入对应右下角的字符；6) CAN键：退格/取消键，可删除已输入到缓冲器的最后一个字符；7) INPUT键：写入键，当按了地址键或数字键后，数据被输入到缓冲器，并在 CRT 屏幕上显示出来；为了把键入到输入缓冲器中的数据拷贝到存放器， 按此键将字符写入到指定的位置；8) SYSTEM键：按此键显示系统画面(包括参数、诊断、 PMC和系统等)；9) MSSAGE键：按此键显示报警信息画面；10) CSTM/GR键：按此键显示用户宏画面(会话式宏画面)或显示图形画面；11) ALTER键：替换键；12) INSERT键：插入键；13) DELETE键：删除键；14) PAGE键：翻页键，包括上下两个键，分别表示屏幕上页键和屏幕下页键；15) HELP键：帮助键，按此键用来显示如何操作机床；16) RESET键：复位键；按此键可以使 CNC复位，用以消除报警等；17)方向键：分别代表光标的上、下、左、右移动；18)软键区：这些键对应各种功能键的各种操作功能，根据操作界面相应变化；19)下页键(Next):此键用以扩展软键菜单，按下此键菜单改变，再次按下此键菜单 恢复；20)返回键：按下对应软键时，菜单顺序改变，用此键将菜单复位到原来的菜单。
操作面板循环后访方式说押 —、foQl PO) Fnl PCT囱国囱国国置 手轮/快速借率 (回回回国臼铺电功能进玲保持EES急棒运培倍率土占由倍率(%]fiO M g：各按键功能说明：方式选择键1) KEDITR键：编辑方式键，设定程序编辑方式，其左上角带指示灯2) K参考点R键：按此键切换到运行回参考点操作，其左上角指示灯点亮3) K自动1键：按此键切换到自动加工方式，其左上角指示灯点亮4) K手动1键：按此键切换到手动方式，其左上角指示灯点亮5) KMDIR键：按此键切换到MDI方式运行，其左上角指示灯点亮6) KDNCR键：按此键设定DNC运行方式，其左上角指示灯点亮7) K手轮]键：在此方式下执行手轮相关动作，其左上角带有指示灯功能选择键8) K单步1键：该键用以检查程序，按此键后，系统一段一段执行程序，其左上角带 有指示灯9) K跳步1键：此键用于程序段跳过自动操作中假设按下此键，会跳过程序段开头带 有“网用〞结束的程序段，其左上角带有指示灯10) K空运行R键：自动方式下按下此键，各轴是以手动进给速度移动，此键用于无 工件装夹时检查刀具的运动，其左上角带有指示灯11) K选择停R键：按下此键后，在自动方式下，当程序段执行到 M01指令时，自动运行停止，其左上角带有指示灯。
12) K机床锁定R键：自动方式下按下此键， X、Z轴不移动，只在屏幕上显示坐标值的变化，其左上角带有指示灯13) K超程释放R键：当X、Z轴到达硬限位时，按下此键释放限位此时，限位报 警无效，急停信号无效，具左上角带有指示灯点动和轴选键14) K+ZR点动键：在手动方式下按下此键，Z轴向正方向点动15) K-XR点动键：在手动方式下按下此键，X轴向负方向点动16) K快速叠加R键：在手动方式下，同时按此键和一个坐标轴点动键，坐标轴按快 速进给倍率设定的速度点动，其左上角带有指示灯17) K+XR点动键：在手动方式下按下此键，X轴向正方向点动18) K-ZR点动键：在手动方式下按下此键，Z轴向负方向点动19) KX轴选R键：在回零或手轮方式下对 X轴操作时，需先按下此键以选择 X轴, 选中后其左上角指示灯点亮20) KZ轴选R键：在回零或手轮方式下对 Z轴操作时，需先按下此键以选择 Z轴， 选中后其左上角指示灯点亮手轮/快速倍率键21) RX1/F0R键：手轮方式时，进给率执行1倍动作；手动方式时，同时按下K快速 叠加R键和点动键，进给轴按进给倍率设定的 F0速度进给；其左上角带有指示灯。
22) KM0/25%R键：手轮方式时，进给率执行10倍动作；手动方式时，同时按下K快 速叠加R键和点动键，进给轴按 手动快速运行速度〞值25%的速度进给；其左上角带有 指示灯23) KX100/50%R键：手轮方式时，进给率执行100倍动作；手动方式时，同时按下K快速叠加R键和点动键，进给轴按 手动快速运行速度〞值50%的速度进给；其左上角 带有指示灯24) K100%R键：手动方式时，同时按下K快速叠加R键和点动键，进给轴按 竽动快速运行速度〞值100%的速度进给；其左上角带有指示灯辅助功能键25) K润滑R键：按下此键，润滑功能输出，具指示灯点亮26) K冷却R键：按下此键，冷却功能输出，具指示灯点亮27) K照明R键：按下此键，机床照明功能输出，具指示灯点亮28) K刀塔旋转R键：手动方式下按动此键，执行换刀动作，每按一次刀架顺时针转 动一个刀位，换刀过程中其指示灯点亮主轴键29) K主轴正转R键：手动方式下按此键，主轴正方向旋转，其左上角指示灯点亮30) K主轴停止R键：手动方式下按此键，主轴停止转动，其左上角指示灯就亮31) K主轴反转R键：手动方式下按此键，主轴反方向旋转，其左上角指示灯点亮。
指示灯区32〕机床就绪：机床就绪后灯亮表示机床可以正常运行33〕机床故障：当机床出现故障时机床停止动作，此指示灯点亮34〕润滑故障：当润滑系统出现故障时，此指示灯点亮35〕 X.原点：回零过程和X轴回到零点后指示灯点亮36〕乙原点：回零过程和Z轴回到零点后指示灯点亮波段旋钮和手摇脉冲发生器37〕进给彳率〔％〕:当波段开关旋到相应刻度时，各进给轴将按设定值乘以刻度对 应百分数执行进给动作38〕主轴倍率〔％〕:当波段开关旋到对应刻度时，主轴将按设定值乘以刻度对应百 分数执行动作39〕手轮：在手轮方式下，可以对各进给轴进行手轮进给操作，其倍率可以通过 X、X10、M00键选择其它按钮开关40〕循环启动按钮：按下此按钮，自动操作开始，具指示灯点亮41〕进给保持按钮：按下此按钮，自动运行停止，进入暂停状态，具指示灯点亮42〕急停按钮：按下此按钮，机床动作停止，待排除故障后，旋转此按钮，释放机床 动作43〕程序保护开关：当把钥匙打到红色标记处，程序保护功能开启，不能更改 NC程序；当把钥匙打到绿色标记处，程序保护功能关闭，可以编辑 NC程序；44） NC电源开按钮：用以翻开NC系统电源，启动数控系统的运行。
45） NC电源关按钮：用以关闭NC系统电源，停止数控系统的运行。
