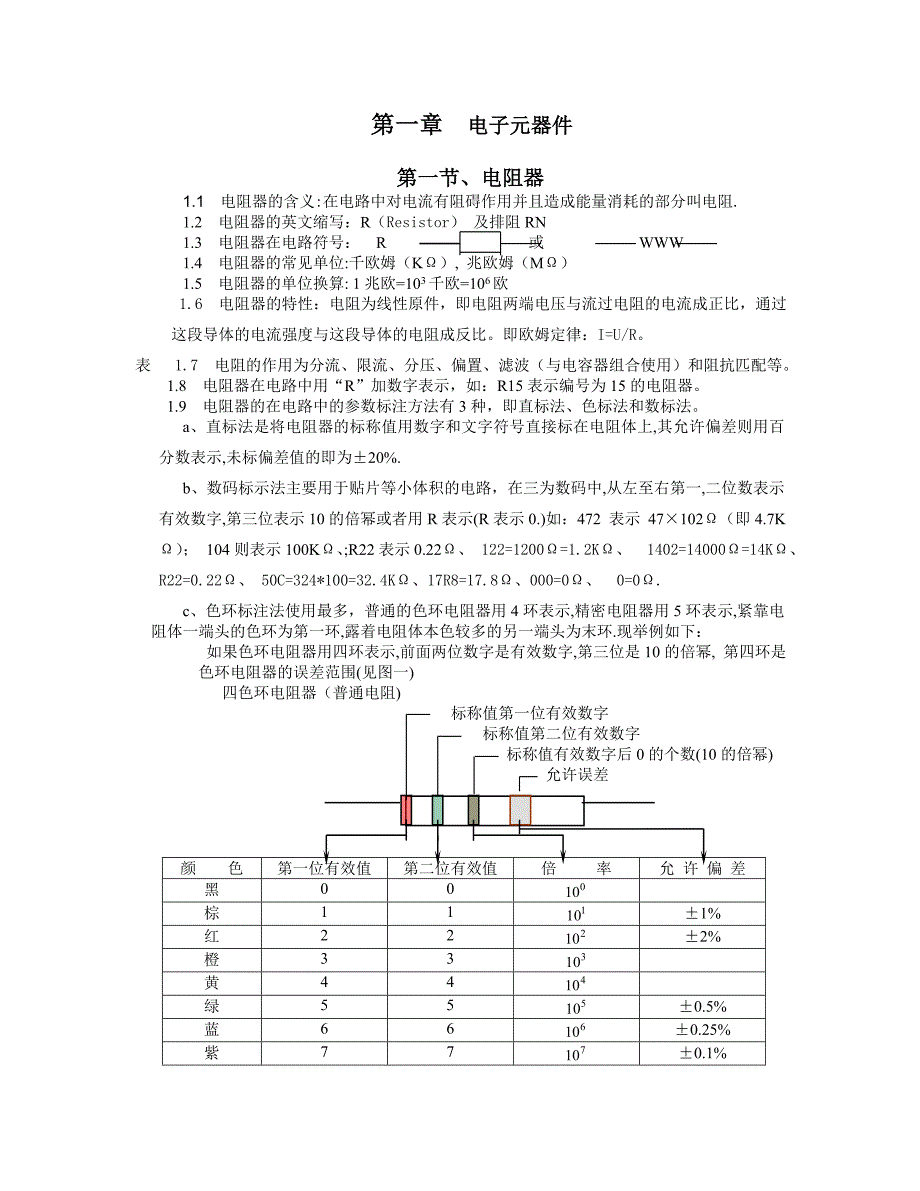

第一章 电子元器件第一节、电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写：R（Resistor） 及排阻RN1.3 电阻器在电路符号： R 或 WWW1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ）1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比即欧姆定律：I=U/R表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%. b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示 47×102Ω（即4.7KΩ）； 104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一) 四色环电阻器（普通电阻) 标称值第一位有效数字 标称值第二位有效数字 标称值有效数字后0的个数(10的倍幂) 允许误差 颜 色第一位有效值第二位有效值倍 率允 许 偏 差黑00棕11±1%红22±2%橙33黄44绿55±0.5%蓝66±0.25%紫77±0.1%灰88白99―20% ~ +50%金5%银10%无色20%图1-1 两位有效数字阻值的色环表示法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻） 标称值第一位有效数字 标称值第二位有效数字 标称值第三位有效数字 标称值有效数字后0的个数(10的倍幂) 允许误差颜色第一位有效值第二位有效值第三位有效值倍 率允许偏差黑000棕1111%红2222%橙333黄444绿5550.5%蓝6660.25紫7770.1%灰888白999-20%～+50%金±5%银±10% 图1-2 三位有效数字阻值的色环表示法1.10 SMT电阻的尺寸表示：用长和宽表示（如0201，0603，0805，1206等，具体如02表示长为0.02英寸宽为0.01英寸）。
1.11 一般情况下电阻在电路中有两种接法:串联接法和并联接法电阻的计算： R1 R1 R2 R2 串连： 并联：R=R1+R2 R=1/R1+1/R2 1.12 多个电阻的串并联的计算方法：串联：R总串=R1+R2+R3+……Rn. 并联：1/R总并=1/R+2/R+3/R……1/Rn1.13 电阻器好坏的检测: a. 外观检查： 用目测法检查产品状态、加工质量和表面质量是否符合要求，达到表面光洁，标志清晰，无可见损伤的标准 b. 尺寸检验： 所采购的电阻器依据其相应详细规范中规定的全部尺寸进行检验，应符合规定值。
c. 标志检验： 元件和包装上的标志应符合总规范GB/T 5729-94的2.4条要求 对于电阻器上的最少标志内容为：标称阻值；标称阻值允许偏差 对电阻器包装上的标志内容为：标称阻值；允许偏差；制造年、月、日；详细规范号和品种标记；制造厂的名称和商标；包装内的数量；检验部门印章；通过质量认证合格的电阻器要标出专用标记 d. 额定值检验： 阻值测量：采用LCR数字电桥进行测量，测量结果应符合标称 e. 可焊性试验： 不预先干燥；采用烙铁法；焊接时间：＜2s检查引出端，上锡均匀说明包锡性能良好第二节 电容器 2.1 电容器的含义:衡量导体储存电荷能力的物理量. 2.2 电容器的英文缩写:C (capacitor) 2.3 电容器在电路中的表示符号: C 或CN(排容) 2.4 电容器常见的单位: 毫法（mF）、微法（uF）、纳法（nF）、皮法（pF） 2.5 电容器的单位换算: 1法拉=103毫法=106微法=109纳法=1012皮法; ;1pf=10-3nf=10-6uf=10-9mf=10-12f;2.6 电容的作用:隔直流,旁路,耦合,滤波,补偿,充放电,储能等 2.7 电容器的特性: 电容器容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
电容的特性主要是隔直流通交流,通低频阻高频 2.8 电容器在电路中一般用“C”加数字表示.如C25表示编号为25的电容.2.9 电容器的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种a; 直标法是将电容的标称值用数字和单位在电容的本体上表示出来：如：220MF表示220UF；.01UF表示0.01UF；R56UF表示0.56UF;6n8表示6800PF.b; 不标单位的数码表示法.其中用一位到四位数表示有效数字,一般为PF,而电解电容其容量则为UF.如:3表示3PF;2200表示2200PF;0.056表示0.056UF;c; 数字表示法:一般用三为数字表示容量的大小,前两位表示有效数字,第三位表示10的倍幂.如102表示10*102=1000PF;224表示22*104=0.2UFd: 用色环或色点表示电容器的主要参数电容器的色标法与电阻相同电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z2.10 电容的分类:根据极性可分为有极性电容和无极性电容.我们常见到的电解电容就是有极性的,是有正负极之分.2.11 电容器的主要性能指标是: 电容器的容量(即储存电荷的容量),耐压值(指在额定温度范围内电容能长时间可靠工作的最大直流电压或最大交流电压的有效值)耐温值(表示电容所能承受的最高工作温度。
).2.12 电容器的品牌有: 主板电容主要分为台系和日系两种,日系品牌有：NICHICON，RUBICON，RUBYCON（红宝石）、KZG、SANYO（三洋）、PANASONIC（松下）、NIPPON、FUJITSU（富士通）等；台系品牌有：TAICON、G-LUXCON、TEAPO、CAPXON、OST、GSC、RLS等电容器的计算： C1 c2 ~~～ c1 c2 串连： 并联： 1/C=1/C1+1/C2 C=C1+C2 2.13 多个电容的串联和并联计算公式: C串:1/C=1/C1+1/C2+1/C3+.....+1/CN C并C=C1+C2+C3+……+CN2.14 电容器的好坏测量 a. 外观检查： 用目测法检查产品状态、加工质量和表面质量是否符合要求,达到表面光洁，标志清晰，无可见损伤的标准。
b. 尺寸检验： 对所标注的、适合检验的规定尺寸进行检验，应符合元件详细规范的规定值 c. 标志检验： 电容器上至少有标称电容量；额定电压；引出端极性；制造厂商标；型号等内容 对电容器包装上的要求如下：标称电容量；额定电压；标称电容量允许偏差；数量；温度系统代码；制造年月；制造厂名或商标；依据的详细规范 d. 容值测量： 采用LCR数字。
