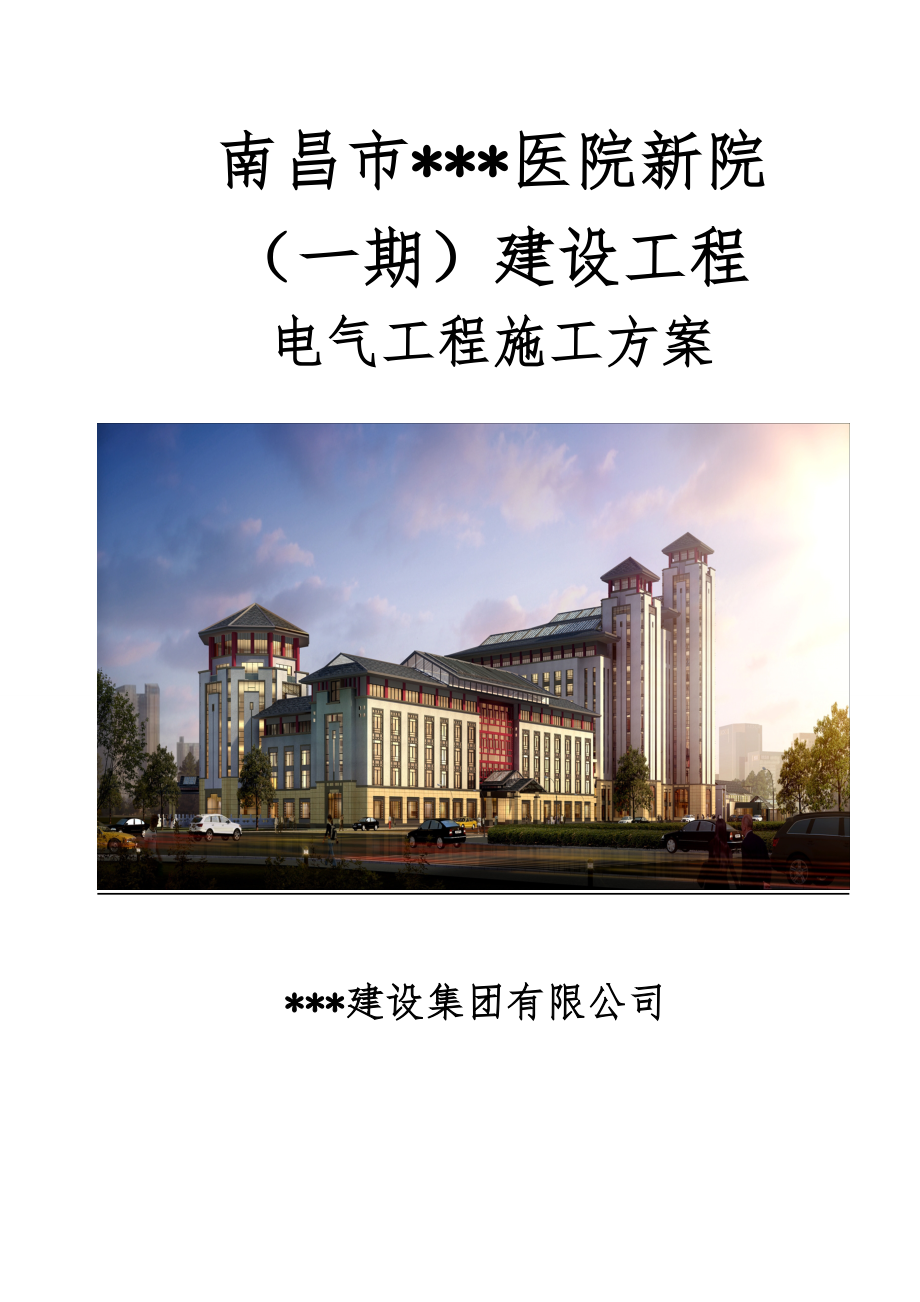

南昌市***医院新院（一期）建设工程电气工程施工方案***建设集团有限公司 目 录一、工程概况1二、工程内容1三、编制依据11四、质量目标12五、主要工序施工及工艺12六、施工准备及各主要分项工程施工方法 13七、技术措施71八、技术资料 72九、主要分部、分项工程的施工质量检测方法 73十、施工准备工作76十一、安全消防措施79十二、安全技术措施和文明、消防措施79十三、成品保护82 附： 质量保证体系 安全保证体系 质量检查组织机构一览表 安装工程施工管理体系 工程投入的主要物资 一、工程概况序号项目内 容1工程名称南昌市***医院新院一期2工程概况 工程为南昌市***医院新院一期工程，地下一层，地上八层，局部三层、四层地上建筑面积约为25353.1平方米，地下建筑面积为7424.45平米,建筑物地下一层为生活及消防水泵房，变配电室，车库，厨房等用房本工程采用框架结构形式，全部楼板均采用现浇混凝土楼板3工程地点南昌市红谷滩新区4建设单位南昌市***医院5监理公司 二、工程内容： 变配电系统、配电系统及线路敷设、电气照明系统、设备及安装、接地及等电位、防雷、防雷过压保护系统、电气节能。
1、变配电系统：⑴电源部分：由就近的不同区域电力开关站各引一路独立10kV电源至一期地下一层总变电所，两路电源一用一备，当作电源故障进线断路器自动/手动合闸，由10kV备用电源承担100%负荷高压系统电压等级为10kV，低压系统电压等级为～220/380V⑵负荷部分：一级负荷包括：吸引机房，一层急诊部、介入治疗的CT、DR电力照明、发热门诊的通风抢救电源二层的血库、配血、取样切片电力照明、药库冷冻冷藏中心检测的培养箱电源等，三层的手术部、ICU，各层的抢救室、所有消防负荷，走道照明，电子信息机房、客梯、排污泵、生活泵、安防系统等用电；其中涉及患者生命安全的设备、照明用电、网络机房用电为特别重要的一级负荷一般诊断用 CT及X光机为二级负荷病房一般照明及负荷为三级负荷负荷计算：本工程一期用电设备总容量约为 4382kW，总计算负荷约为2350kW，设计变压器装机容量为3200kVA ⑶10KV变配电所设置及接线：在一期地下一层设置一处10kV变总配电所，设置两台1600kVA干式变压器为一期工程用电设备供电 1）10kV测一次接线;变配电所 10kV高压母线为单母线分段运行方式，两路电源一用一备，当 10kV工作电源故障，进线断路器自动/手动合闸，由10kV备用电源承担100%负荷本工程 10kV系统维电保护按照小接地电阻接地系统考虑配置。
2）0.4/0.23kV侧一次接线;变配电室内的0.23/0.4kV侧一次接线采用单母线分段运行方式，设置应急目眩段，供发电机组接口两台1600KVA变压器组间设置低压联络，平时2台变压器分列运行各承担50%负荷，当一台变压器故障时，在切除三级负荷后，低压母联断路器通过自投自复/自投不自复/手动等方式合闸，另一台变压器在强制风冷下可持续工作在120%负载率，负担该变压器组的所有一、二级负荷 ⑷保护配置：变配电室10kV侧继电保护采用微机综合型保护装置，具体配置为：进线柜保护配置：定时限电流速断保护；零序定时限保护；无压掉闸保护；馈线柜保护配置：三相过流、速断和零序电流速断保护；变压器馈线柜保护配置：三相过流、速断和零序电流保护，高温报警、超温跳闸保护装置，变压器罩误开门，只报警，不掉闸，报警信号就地安装；母联柜保护配置：定时限三相电流保护；合闸后加速保护；0.23/0.4kV侧保护配置主进线柜：过载长延时保护、瞬时过电流保护；母联柜：瞬时过电流保护；馈电柜：过载长延时保护、短路短延时保护、瞬时过电流保护 ⑸计量：本工程采用高压集中计量，在每路10KV电源进线处设置专用计量柜。
可根据医院管理要求在0.4kV低压总进线处和低压出线回路及下级配电箱处设低压总计量和分计量 ⑹设备选型：变配电室高压配电设备选用10kV中置式开关柜；变压器选用10/0.4kV环氧浇注式或线圈包封型干式变压器；变配电室低压配电设备选用抽屉式低压开关柜 ⑺监控部分：在变配电室内设置配电监控系统主机实现对变配电设备的集中保护、测量、监视、故障报警及诊断记录等功能，并能实时按需自动生成监控数据等报表所有低压出线回路（包括备用回路）均设置数字式液晶显示仪表，采集三相电流、功率、功率因数、开关状态等参数，谐波较大的回路（包括变频、整流逆变、重要弱电、照明等）采用具有谐波采集功能的仪表2、 配电系统及线路敷设：1、配电方式：低压配电根据负荷的级别、安装容量、用途及防火分区的划分等采用树干式与放射式相结合的供电方式，提高系统的可靠性保证各级保护之间的选择性配合，减小故障范围 本工程的一级负荷设备均采用双电源末端切换互投方式供电特别重要负荷除两路市电外，增加柴油发电机作为第三电源二级负荷设备均采用双电源末端切换互投方式供电手术室照明和医疗设备用电在最末一级配电箱切换，EPS电源系统分设在各手术室。
洁净手术室内部用电应与辅助用电分开，每个手术室的干线单独敷设；洁净手术室的电源线路除应满足室内医疗设备及装置的总用电需求外，且其供电容量不小于8KVA 2、手术室的重要配电线路采用电源隔离变压器和绝缘监视设备组成的IT不接地系统，并采用6mA剩余电流保护器对其医疗设备进行保护对于停电要求小于0.5s的重要负荷采用式UPS供电3、本工程中消防负荷用电缆选用耐火电缆、电线，其他负荷采用阻燃型电缆、电线或普通电缆、电线，电力电缆敷设主要为沿桥架敷设，局部穿钢管沿墙或顶敷设，导线敷设采用线槽敷设或穿钢管、可绕金属管敷设干线均采用YJY电缆在桥架及电井内敷设电气垂直竖井内设置楼层配电箱及安装垂直电缆桥架和母线槽施工结束后采用防火材料将楼板的预留孔封堵普通照明支线为铜芯塑料穿可绕金属管在顶棚内敷设应急照明支线为耐火铜芯塑料线穿可绕阻燃金属管在顶棚内敷设 ⑴消防负荷干线均采用WDZAN-YJY-1KV型铜芯阻燃电缆在防火电缆桥架内或穿金属管在现浇板内或墙内敷设至消防设备控制箱所有负荷均设置双电源末端（ATS）自动切换，以确保供电的可靠性；消防设备配电装置均设置明显的消防标志⑵照明、电力干线均采用WDZA-YJY-1KV型铜芯电缆在防火电缆桥架内或穿金属管埋地敷设至各配电箱。
照明分支线公共走道等部分采用WDZ-BV型铜芯线穿钢管暗敷⑶电力支线采用WDZ-BV型铜芯线穿金属管在现浇板及墙内敷设或WDZN-BV型铜芯线在防火桥架里敷设或穿金属管敷设，其导线穿管管径详见电力平面图和电力系统图⑷所有电气产品应符合国家有关标准，凡属于强制性认证的产品应取得国家认证标志，同时须由业主设计院、监理及安装共同商定技术要求后方能定制 ⑸变配电设备的安装应与土建专业密切配合，做好各种预埋件的预埋及相关孔洞的预留变配电室内的电缆沟应做好排水措施，详建施配电室设备安装详见国标图集 ⑹楼层配电箱1.4m挂墙明装于竖井内；其他机房内的配电箱均底距地1.6m挂墙明装；用户配电箱底距地1.6m暗装；无特殊标注开关距地1.4M暗装，紫外线灯具开关距地1.8M暗装；普通插座距地0.3m暗装；其他的设备安装方式及高度详主要设备材料表 1）电气竖井必须专用且在完成后每层楼板处应采用相当于楼板耐火极限的不可燃烧体材料作防火分隔 2)所有敷设在金属线槽或金属桥架内及穿金属管明敷的消防线路均采用耐火型电线电缆，并且其在金属线槽、桥架、护管均应涂防火涂料保护消防线路暗敷时其保护层厚度不小于30mm。
当供给同一消防设备的两回路电缆（线）在同一桥架、线槽内采用金属隔板将其分开 3)开关、插座和照明器不得接近可燃物，照明灯具及其配电不应直接设置在可燃物或可燃构件上电源开关选用宽板防漏电式按键开关空调内机至开关之间预埋KZ-1-24#可绕钢管 4)为防直接电击，任何场所都不得有裸露带电体，所用遮护物或外罩其防护等级不应低于3、照明系统：（1）照度标准参照国标《建筑照明设计标准》GB50034-2004，主要场所的照明标准值如下：治疗室300lx 化验室500lx手术室750lx 诊室 300lx病房 100lx 候诊区，挂号厅 200lx护士站 300lx 药房 500lx重症监护区 300lx 报告厅 300lx餐厅 200lx 走道 100lx 根据规范照度标准要求，正常照明按照不同场所和环境使用功能选择光源，照明光源以T5型高效荧光灯为主，配高效节能电子镇流器X射线室及CT诊疗室采用白炽灯具，且可调光诊断室、治疗室、检验室、手术室等部门选用漫反射、高显色性灯具，采用减少眩光措施，以满足医疗环境的视觉要求病房、护理单元通道的照明设计宜避免卧床病人在其视野范围内产生直射眩光；病房照明应满足病人的视觉要求，无频闪、无噪声。
本工程主要场所的荧光灯采用电子镇流器，以提高功率因数，减少频闪和噪声公用场所、护士站及医生办公室采用格栅式灯具手术室、放射科、放疗科的人口处安装红色信号标志灯病房及其走廊设夜间巡视脚灯；病房门口设门灯，每个护理单元设一套在走廊、安全出口、大厅、楼梯间等处设疏散指示灯在手术室、诊断室、治疗室、检验室等场所设置紫外线消毒灯（移动或固定式，由业主定） ⑵备用照明 消防控制室、消防泵房、防排烟机房、变配电室、重要办公室、通讯机房、数据网络机房、安保和中央监控总机房、手术室及其他重要实验室等场所的备用照明与正常照明合一，在正常照明电源故障停电时，仍可保持正常照明的照度 ⑶疏散照明和疏散指示标志楼梯间、防烟楼梯间前室、消防电梯间及前室、疏散走道、安全出口等场所设有疏散照明或（和）疏散指示标志 ⑷安全照明手术室照明由专用安全电源供电，电源恢复供给不得超过0.5秒 4、设备及安装： （1）电气竖井内，消防控制室，变配电室，设备层，机房层，设备机房内配电箱明装，其余嵌墙暗装消防配电设备应设有明显标志2）电缆桥架顶棚内明装，沿梁底0.30米水平敷设(特殊环境安装高度现场商定)电气竖井内桥架垂直沿墙明敷，桥架穿楼板处做好防火封堵。
3）照明灯具开关、空调控制器距地1.30米暗装；房间内插座、插座箱距地0.30米暗装床头控制带开关及插座安装高度不低于1.5米病房床头设备带上的插座、开关均采用安全型4）室内空调机控制线均穿GS20涂塑钢管保护管线在吊顶棚内明敷，垂直沿墙暗敷5.保护接地及等电位联结：（1）本工程利用建筑基础内钢筋体互相焊接做接地极，采用联合接地方式，并做总等电位联结所有接地线均应焊接或经端子可靠连接，要求接地电阻不大于1欧姆2）采用40X4镀锌扁钢做接地线与就近柱内预留接地连接板焊接，引至配电室与总接地端子箱连接总接地端子箱引出镀锌扁钢接地线分别与配电柜下固定槽钢，电气设备金属外壳，进出建筑物金属管道等做可靠连接消防控制室、通信机房专用接地干线采用铜芯导线BV-2X25-PVC32,其他位置均为40X4镀锌扁钢3）镀锌扁钢接地线由总接地端子箱引至电气竖井，垂直沿墙明敷引至顶层，与顶层就近柱内大于等于Φ16的两根（不足Φ16的四根）主筋可靠焊接，垂直部分每隔1米做一固定件,电气竖井内接地干线用25X4镀锌扁钢与配电箱外壳、电缆桥架角钢支架等连接。
