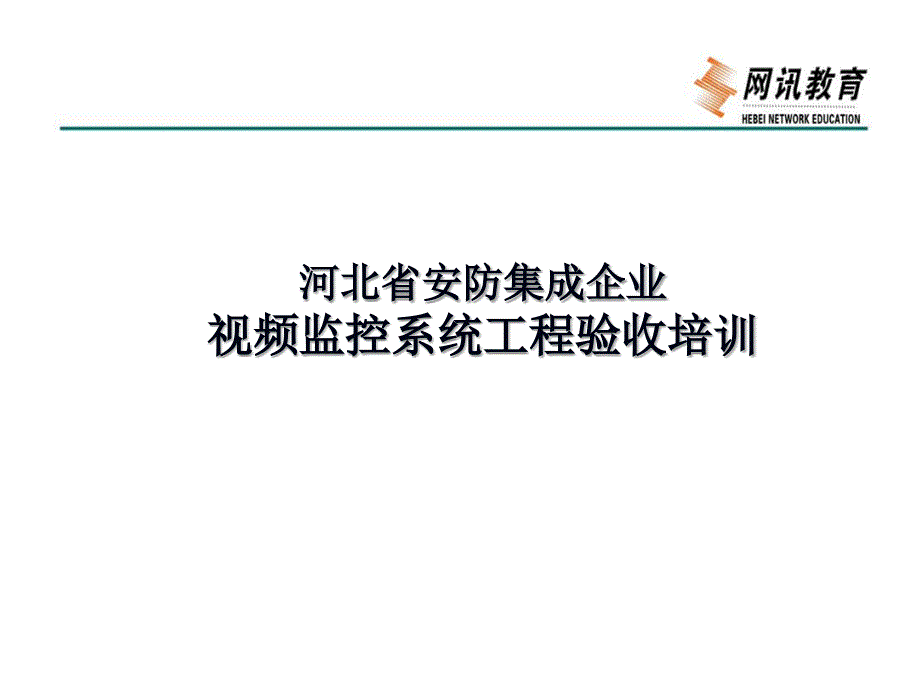

章节,,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,河北省安防集成企业,视频监控系统工程验收培训,1,,安防工程验收引用的技术规范,GB 50057-1994 建筑防雷设计规范,,GB 50198-1994 民用闭路监控电视系统工程技术规范,,GB 50348-2004 安全防范工程技术规范,,GB 50395-2007 视频安防监控系统工程设计技术规范,,GA/T75-1994安全防范工程程序与要求,,GA/T74-2000安全防范系统通用图形符号,,GA 308-2001 安全防范系统验收规则,2,,一.验收条件,1.初步设计方案通过论证,,根据GA/T75一1994规定,一、二级系统(工程)必须经初步设计方案论证通过,并根据论证意见由建设单位和设施工单位共同签署整改落实意见2.系统试运行达到设计要求并为建设单位认可,,2.1试运行:系统调试开通后,应至少试运行一个月,并做好试运行记录(见表1)3,,2.2试运行报告:建设单位依据试运行记录,提出系统试运行报告内容包括:,,a)系统运行起迄日期,试运行是否正常;,,b)故障(包括误报警、漏报警)产生的次数、原因和排除故障的日期;,,c)系统功能是否符合设计要求以及综合评述。
2.3试运行期间设计、施工单位应配合建设单位,建立系统的值勤、操作和维护管理制度4,,3技术培训,,,依据合同有关条款对有关人员进行培训培训应提供有关设备、系统操作和日常维护的说明、方法等技术资料培训内容应征得建设单位同意4系统竣工,,,4.1系统按设计任务书的规定内容全部建成,经试运行达到设计要求并为建设单位认可视为竣工少数非主要项目未按规定全部建成,经建设单位设计、施工单位协商,对遗留问题有明确处理的办法,经试运行并为建设单位认可后,也可视为竣工4.2系统竣工后由设计、施工单位写出竣工报告竣工报告内容包括:工程概况、安装的主要设备、对照设计任务书或合同所完成的质量自我评估、提出维修服务条款5,,5.初验合格,,,5.1由建设单位(含监理单位)组织设计、施工单位根据设计任务书或合同提出的设计使用要求进行初验,要求初验合格并写出初验报告参加初验的人员应签名5.2初验报告包括以下内容:,,a)系统试运行评述:,,b)对照设计任务书要求,系统功能检测情况及质量主观评价；,,c)对照正式设计方案,核对安装设备数量和型号的结果;,,d)施工质量初验意见(含隐蔽工程随工验收单,见表2)6,,6.系统检测,,,6.1一、二级安全防范系统(工程)在正式验收前,设计、施工单位必须向公安技防管理部门申请办理委托系统检测手续,并由公安技防管理部门向检测机构出具检测委托书。
6.2系统检测饥构必须是给国家质量监督检验检疫总局、公安部认可的部级以上检测机构,或是经省、自治区、直辖市地方质量监督检验检疫总局、省级公安技防管理部门认可的省级检测机构6.3申请办理系统检测手续应报送以下资料:,,a)系统试运行报告;,,b)系统竣工报告;,,c)系统初验报告7,,6.4设计、施工单位将检测委托书送检测机构并附以下图纸资料:,,a)系统初验报告;,,b)按照正式设计方案施工的系统原理框图、平面布防图、器材设备清单等6.5检测机构在接到检测委托书和以上图纸资料后,应及时对系统进行检测,并出具系统检测报告6.6检测报告应准确、公正、完整、规范,并注重量化系统测试抽检比例:电视监控系统按前端设备数的20%-30%;其他系统按前瑞设备数的10%一15%;总数10台以下的,至少不低于3台8,,7验收图纸资料:,,一二级安全防范系统(工程)在正式验收前,设计、施工单位应向验收小组(验收委员会)报送下列验收图纸资料(全套验收图纸资料应满足验收机构人员的需要,三级工程可参照提供相关验收图纸资料)：,,a)设计任务书;,,b)合同;,,c)初步设计方案论证意见,并附论证会方案评审小组(评审委员会)名单;,,d)初步设计方案通过论证后,设计、施工单位和建设单位共同签署的整改落实意见;,,j)系统检测报告。
9,,e)正式设计方案与相关图纸(包括系统原理框图、平面而布防图及器材配置表、线槽管道布线图、系统中心控制室布置图、器材设备清单等);,,f)系统试运行报告:,,g)系统竣工报告;,,h)初验报告(附隐蔽工程随工验收单,见表2);,,i)决算报告;,,j)系统检测报告10,,二.系统验收的组织与职责,l.验收组织,,系统验收由建设单位会同公安技防管理部门组织安排2.验收参加单位(人员),,出席验收会的单位(人员)有建设单位的上级业务主管部门,建设单位(含工程总包单位、使用单位、监理单位),设计、施工单位,公安技防管理部门、公安业务主管部门和一定数量的技术专家,必要时还应有检测机构代表参加11,,3验收机构,,3.1系统验收时要协商组成验收小组,或验收委员会3.2验收小组(验收委员会)由建设单位负责人、建设单位上级业务主管部门、公安技防管理部门、公安业务主管部门以及不低于验收机构人员总数40%的技术专家组成,并推选组长、副组长(主任、副主任)12,,4验收机构职责与要求,,4.1验收机构对系统(工程)应作出正确、公正、客观的验收结论不利验收公正性的人员不能参加验收小组4.2对国家、省级重点安全防范系统(工程)和金融、文博等要害单位的安全防范系统(工程)的验收,应执行国家或公共安全行业的相关标准、规范,严格把关。
4.3验收中,对照设计任务书、合同或正式设计方案,按第6章的规定,逐项进行审查发现系统有重大缺陷或明显不符合要求的,应向设计施工单位提出质询,并视答辩情况决定验收工作是否继续进行4.4验收机构应对系统建设中存在的主要问题提出整改意见和建议13,,三.验收内容,,1施工验收,,1.1基本要求:,,a)施工验收由验收小组(验收委员会)指定的施工验收小组负责检查验收;,,b)施工应按照设计文件及相关标准的要求进行,按图施工,不得随意更改若根据实际情况确需作局部调整或变更的,应按程序进行审批,并提供建设(使用)单位和设计＼施工单位双方认可的更改审核单(见表3)更改审核单可由设计、施工单位提出,经本单位负责人审核,报建设单位批准重大变更要报公安技防管理部门备案,必要时要经审查认可;,,c)施工验收前,设计、施工单位应提供工程正式设计文件及相关图纸、施工记录等14,,1.2施工验收内容,,,,施工验收主要验收工程施工质量,包括设备安装质量和管线敷设质量a)按表4规定的项目和要求,分别检查前端设备和终瑞设备的安装质量;,,b)在进行施工验收时,复核随工验收单的检查结果(管线敷设时,工程建设单位或监理,单位应会问设计、施工单位共同对管线敷设质量进行随工验收,并填写隐蔽工程随工验收单);,,c)复核土建施工单位提供的弱电系统接地电阻测试数据,应符合GB50198标准要求;检查接地系统是否按等电位接地要求施工,并符合GB50057标准要求;,,d)抽查明敷管线及明装接线盒、桥架、管井中线缆接头等施工工艺(视频线缆应一线到位,尽量避免接头),并应符合相关标准的要求。
15,,2技术验收,,2.l基本要求,,a)技术验收由验收小组(验收委员会)指定的技术验收组负责检查验收;,,b)对照原初步设计论证意见与整改情况以及系统检测报告,检查系统的主要功能和主要技术指标,应符合国家或公共安全行业相关标准、规范的要求和设计任务书或合同提出的技术要求;,,c)对照系统竣工报告、系统初验报告,检查系统设备的配置(数量、型号及安装部位)应符合正式设计方案要求;,,d)检查系统选用的技防产品,应符合国家或公共安全行业有关标准和管理的规定;,,e)检查系统中的备用电源备用电源在主电源断电时，应能自动切换,保证系统在规定的时间内正常工作;,,f)对具有集成功能的安全防范系统,应按照正式设计方案和相关标准进行检查;,,g)按表5要求,对工程按各分系统项目进行现场功能抽检复查,并做好记录16,,2.2报警系统的抽查与验收,,a)根据试运行报告,复核误、漏报警情况;对入侵探测器的安装位置、角度、探测范围作步行测试抽查;作防拆保护抽查;检查室外周界报警探视装置形成的警戒范围有无盲区;,,b)系统布防、撤防、旁路和报警显示功能;,,c)当有联动要求时,抽查其对应的灯光、摄像机、录像机等联动功能;,,d)对于已建成区域性安全防范报警网络的地区,检查系统联网的条件。
17,,2.3电视监控系统的抽查与验收,,a)对照系统检测报告,系统的技术指标应满足GB50l98一1994中2.1.6的要求:,,b)系统结构与配置同正式设计方案的符合度;,,c)监视图像主观评价不低于4级,记录图像的回放质量至少能辨别人的面部特征:,,d)操作与控制的功能检查:如图像切换、云台转动是否平稳,镜头的光圈、变焦等功能是否正常,避免逆光效果等;,,e)摄像时间、摄像机位置和电梯内楼层显示等图像的标识符,显示是否稳定正常;电梯内摄像机的安装位置(要求安装在电梯厢门左或右侧上角)是否能有效监视电梯乘员;,,f)对金融系统银行营业场所、文博系统,是否满足GB/T16676和GB/T 16571的相关要求,18,,,2.4出入口控制系统的抽查与验收,,a)系统工作是否正常,并按正式设计方案达到相关功能要求;,,b)系统存储通行目标的相关信息;对非正常通行是否具有报警功能;,,c)楼寓对讲电控防盗门作为一种出入口控制系统,是否能正常工作;开锁继电器是否有自我保护功能可视对讲系统的图像是否能辨别来访者;,,d)出入口控制的联网报警部分,是否符合相关技术要求19,,2.5巡更管理系统的抽查与验收,,,a)按正式设计方案检查系统具有的巡更时间、地点、人员和顺序等数据的显示、归档、查询、打印等功能:,,b)式巡更系统是否具有即时报警功能。
20,,2.6中心控制室的检查与验收,,,a)检查通讯联络手段(一般不少于两种):,,b)是否具有自身防范、防火和雷电防护等安全设施21,,3资料审查,3.1基本要求,,a)资料审查由工程验收小组(验收委员会)指定的资料审查组负责审查;,,b)工程正式验收时,设计、施工单位应按4.7规定的要求提供全套验收图纸资料:,,c)图纸资料应保证质量,做到内容齐全、标记正确、文字清楚、数据准确、图文表一致;,,d)图样的绘制应符合GA/T74及国家标准的有关规定22,,3.2审查内容,,a)按3.1中c)、d)要求审查设计、施工单位提供的验收图纸资料的编制质量(准确性、规范性)和与工程实际的符合度,并填写于表6;,,b)根据工程规模,审查验收图纸资料的完整性,包括日常维修服务条款,并填写于表623,,四. 验收结论与整改,,验收小组(验收委员会)根据施工验收(表4、)技术验收(表5)及资料审查(表6)的结果,认真如实地作出验收结论对验收通过或基本通过的安全防范系统(工程),设计、施工单位应根据验收结论写出经建设单位认可的整改方案,建设单位上级主管部门、公安技防管理部门和公安业务主管部门应督促、协调、检查整改方案的落实。
24,,1.验收判据,,,施工质量验收:按表2要求对隐蔽工程质量进行复核,并根据各单项的检查结果,综合后填写验收意见:按表4要求,对设备安装质量和明装管线质量进行检查并根据各单项的检查结果统计出合格率技术质量验收:按表5要求,对系统实施情况同正式设计案的符合度和系统功能进行现场复核抽查,并根据各单项的检查结果统计出合格率资料审查:按表6要求,对资料的完整性、准确性、规范性进行审查,并根据各单项的审查结果统计合格率 按表4一表6的规定,合格率大于等于0.8步判为通过;合格率小于0.8、大于等于0.6,判为基本通过;合格率小于0.6,判为不通过25,,2验收结论,,,验收结论分通过、基本通过和不通过三种,并汇总于表72.l验收通过,,对照验收判据,施工质量、技术质量和资料审查均为优良、经试运行和检测达到设计任务书或合同要求并符合相关标准者,判为通过即:ks≥0.8; kj ≥0.8; kz≥0.8的,判为通过2.2验收基本通过,,验收中出现个别项目达不到规定要求但不影响使用,ks、Kj、Kz均≥0.6,但达不到2.1要求的,判定为基本通过26,,2.3验收不通过,,施工质量对照表2、表4有明显问题,ks<0.6;技术质量对照正式设计方案有较严重缺陷,不能满足设计任务书或合同要求,Kj<0.6,或者重要指标达不到相关标准规定;资料不齐全、不规范,对照工程实际有明显差错,kz<0.6的,判定为不通过;或者ks,、kj、kz中有一项小于0.6的;或者重点项目(见表5,序号右上角打*)检查结果不合格的,均判定为不通过。
2.4提出建议与要求,,验收小组(验收委员会)在作出验收结论时,对验收中存在的主要问题提出建议与要求,并填写于表7中27,,3.验收不通过的系统不得交付使用设计、施工单位应根据验收结论提出的问题,抓紧落实整改后再进行验收;系统复测时应适当提高不通过部分的抽样比例4.验收会结束,应及时把全套验收图纸资料退回设计、施工单位5.验收通过或基本通过后,设计、施工单位应根据验收结论写出整改落实措施,并经建设单位认可28,,五.系统移交,l.系统竣工,,图纸资料修改整理归档,验收通过或基本通过后,设计、施工单位应按下列要求整理编制系统竣工图纸资料,一式三份交建设单位建设单位签收盖章后,其中一份交还设计、施工单位存档1.l 提供经修改、校对并符合4.7规定的验收图纸资料1.2 验收结论(含验收机构组成人员名单)1.3 设计、施工单位根据验收结论写出的并经建设单位认可的整改落实措施1.4 设计、施工单位提供的有关设备日常维护和系统操作的使用说明书29,,2.系统验收通过或基本通过并有整改落实措施后,才能正式移交投入使用建设单位或使用单位应有专人负责,并建立系统操作、保养、管理等制度;系统设计、施工单位应建立、落实维修服务制度。
3.办理登记手续,,设计、施工单位应按8.1的要求将经整理编制的全套竣工图纸资料复印件报送公安技防管理部门办理竣工登记手续4.涉及到机密级以上的图纸资料,建设单位,设计、施工单位和相关单位及其人员必须遵守国家有关保密规定,并将知密面控制在最小范围30,,监控系统验收培训主要内容,,一.监控系统前端设备(立杆、支架及摄像机)安装验收,,二.监控系统传输线路验收,,三.监控系统机房环境及设备安装验收,,四.监控系统电源、防雷及接地验收,31,,一.监控系统前端设备验收,1.立杆和支架安装,(1)、视频监控系统中，前端摄像机的安装，离不开立杆和支架，立杆和支架是作为摄像机的依附装置出现在监控系统中，立杆的垂直和稳固关系到图像的质量，支架的安装方式也会影响到图像质量2)、独立安装的立杆,杆顶应加接放直击雷避雷针,,(3)、前端摄像机处在周边建筑物避雷保护角范围之内，杆顶可不加防直击雷的避雷针,,(4)、如果摄像机安装在建筑物墙壁上，或依附在其它构筑物上，也可不加防直击雷的避雷针,32,,一.监控系统前端设备验收 2.摄像机安装,(1)、选择安装摄像机的位置要满足监视范围需要，相邻摄像机之间应互相配合尽量消除监视盲点。
当监视场所环境照度不能满足最低要求时，应在现场采取人工补光或采用红外摄像机安装高度建议：室内距地面≥2.5米，室外距地面≥3.5米用于道路监控或大场面监控，安装高度可适当增加，也可以根据现场实际需要确定合理安装高度2)、摄像机及其配套设备要牢固的固定在底座或支吊架上，底座、支架或球机的广义平台要与大地平行转动部分要运转灵活，护罩应与环境协调3)、当摄像机周边环境有强电磁场干扰时，安装时需要与地之间绝缘隔离4)、信号线与电源线应分别引入，外露部分的导线要穿软管保护，线缆略微留有余量，而且不影响云台旋转，导线两端线孔要做防水处理33,,,一.监控系统前端设备验收,,3.摄像机安装防护要求,,摄像机室外立杆安装时，立杆、支架和杆上控制箱要做好防腐、防雷、防水三种防护措施，控制箱还要散热通风 (1)、立杆、控制箱刷过金属防腐底漆 后再喷刷其它油漆 (2)、立杆通过接地极连接到大地上 (3)、控制箱要有散热孔，还要防止雨水灌入 (4)、信号线与电源线应分别引入，外露部分的导线要穿软管保护，导线两端线孔要做防水处理34,,4.不符合安装规范的前端设备,1、室外立杆摄像机没有避雷针保护,,2、导线两端线孔没做防水处理,,3、摄像机的广义平台要与地平面不一致,,4、摄像机的安装方式不对,,5、杆上控制箱内混乱,35,,二.传输线路验收,1、视频信号传输线的同轴电缆防护层及敷设方式应符合当地气候环境，能够防止有害物质和电磁干扰。
室外传输线路宜采用聚乙烯铠装护套同轴电缆，室内采用有防火功能的聚氯乙烯护套同轴电缆当外导体内经为7mm时线路长度一般不超过500米，当外导体内径为5mm时长度一般不超过300米当线路长度超过上述长度时，建议采用光纤传输2、用来传送视频信号的光缆保护层，要适合敷设方式和环境要求，其施工时的最小转弯半径，最大抗拉力等，要满足施工要求，长距离采用单模光纤，短距离采用多模光纤室外地埋光缆保护层要采用铠装，或其他方式来满足工艺要求36,,三.监控中心验收,,1.监控机房环境要求,1、监控机房面积应≥20平方米，尽量有防静电、防电磁干扰保护措施，距地面800mm处的照度≥300Lx，应急照明≥5Lx室内应设置内外线、门禁、视频监控、紧急求助和消防设施可设有卫生间2、监控机房的室内温度一般要求夏季温度在24～28℃左右，相对湿度在40～65％左右；冬季温度在18～22℃左右，相对湿度在40～60％左右37,,,2.机房设备安装验收,,,(,1)、安装设备的机架、机柜、电视墙、UPS电源、电池等可直接安装在水泥地面上，并做好固定如果机房已安装防静电地板，上述设备尽量不安装在活动地板上而应安装在相应的底座上，底座高度与活动地板高度一致。
(2)、为便于设备检修，机架、电视墙背面与墙距离不小于0.8米，侧面与墙之间距离不小于0.6米 (3)、控制台、机柜内要有良好通风，所有进出机柜、控制台的电缆、光缆、控制线、电源线均应按序排列，捆扎整齐、美观，加有永久性标识牌（标识牌最好用中文标注）38,,3.线缆标识符,(1)、线缆标识符作用,,便于后期设备维修保养，维修人员不需要安装人员交代便可直接维修，即使维护人员变更也可以直接维护2)、需要标注的机柜线缆,,(3)、进入机柜的光缆,,,1）、传输视频信号的同轴电缆,,2）、电源插头、连接线,,3）、控制线缆、设备接地线,39,,4.设备不规范安装,1、设备没有固定在机架上,,2、设备直接叠放没有固定,,3、设备在机架内随意摆放,40,,4.机柜走线不合标准的现象,(1)、线缆无捆扎,,(2)、走线混乱,,(3)、无标识符或标识符不规范,,(4)、接地不符合规范,41,,,一个完整的防雷系统包括两个方面，直接雷击的防护和感应雷击的防护，缺少任何一面，系统都是不完整的，都是有潜在危险， 直接雷击的防护主要是使用传统避雷针和良好的接地系统 感应雷击的防护是在电 源线路、视频信号线路、控制信号线路的前端加接（浪涌保护器）避雷器。
四.监控系统电源、防雷及接地验收,42,,(一) 供电设计,,1. 宜采用两路独立电源供电，供电模式为TN-S方式,并在末端自动切换2. 系统设备应进行分类，统筹考虑系统供电3. 根据设备分类，配置相应的电源设备系统监控中心和系统重要设备应配备相应的备用电源装置系统前端设备视工程实际情况，可由监控中心集中供电，也可本地供电4 . 主电源和备用电源应有足够容量应根据入侵报警系统、视频安防监控系统、出入口控制系统等的不同供电消耗,按总系统额定功率的1.5倍设置主电源容量；应根据管理工作对主电源断电后系统防范功能的要求，选择配置持续工作时间符合管理要求的备用电源43,,5 电源质量应满足下列要求：,,1) 稳态电压偏移不大于±2%；,,2) 稳态频率偏移不大于±0.2Hz；,,3) 电压波形畸变率不大于5%；,,4) 允许断电持续时间为0～4ms；,,5) 当不能满足上述要求时，应采用稳频稳压、不间断电源供电或备用发电等措施6 安全防范系统的监控中心应设置专用配电箱，配电箱的配出回路应留有裕量44,,四.监控系统电源、防雷及接地验收 (二).机房设备防雷接地,1、机架、控制台、电视墙、电缆桥架和所有设备外壳要可靠接地，且采用一点接地。
2、设备接地线不小于2.5平方毫米，机柜、控制台、电视墙接地线不小于6平方毫米导线等电位连接带不小于16平方毫米所有接地线加接接线端子，套热缩套管，螺丝必须要加垫弹簧垫、平垫紧固3、防雷接地电阻应≤4Ω，野外≤10Ω，岩石基础、高山≤20Ω系统接地电阻≤4Ω，采用联合接地时≤1Ω4、接地汇流排尽量采用铜排，不得形成环路，用不小于35平方毫米导线连接到室外接地极5、其他接地要求应符合GB50348-2004中3.9.5相关要求45,,2.接地不符合规范的例子,(1)、几条接地汇接线和接地线直接拧在一起，没有经端子排过渡,,(2)、若干设备的接地线串联在一起,,(3)、接地线不接接线端子，直接把线头压在螺丝下,,(4)、机架接地处油漆清除不干净直接增加了接触电阻，,46,,3.电源供电和防雷,(1).电源主配电柜处加装一级电源浪涌保护器（避雷器）,,(2).电源楼层配电柜侧加接二级保护避雷器,,(3).系统重要设备前加接三级电源浪涌保护器.,47,,。
