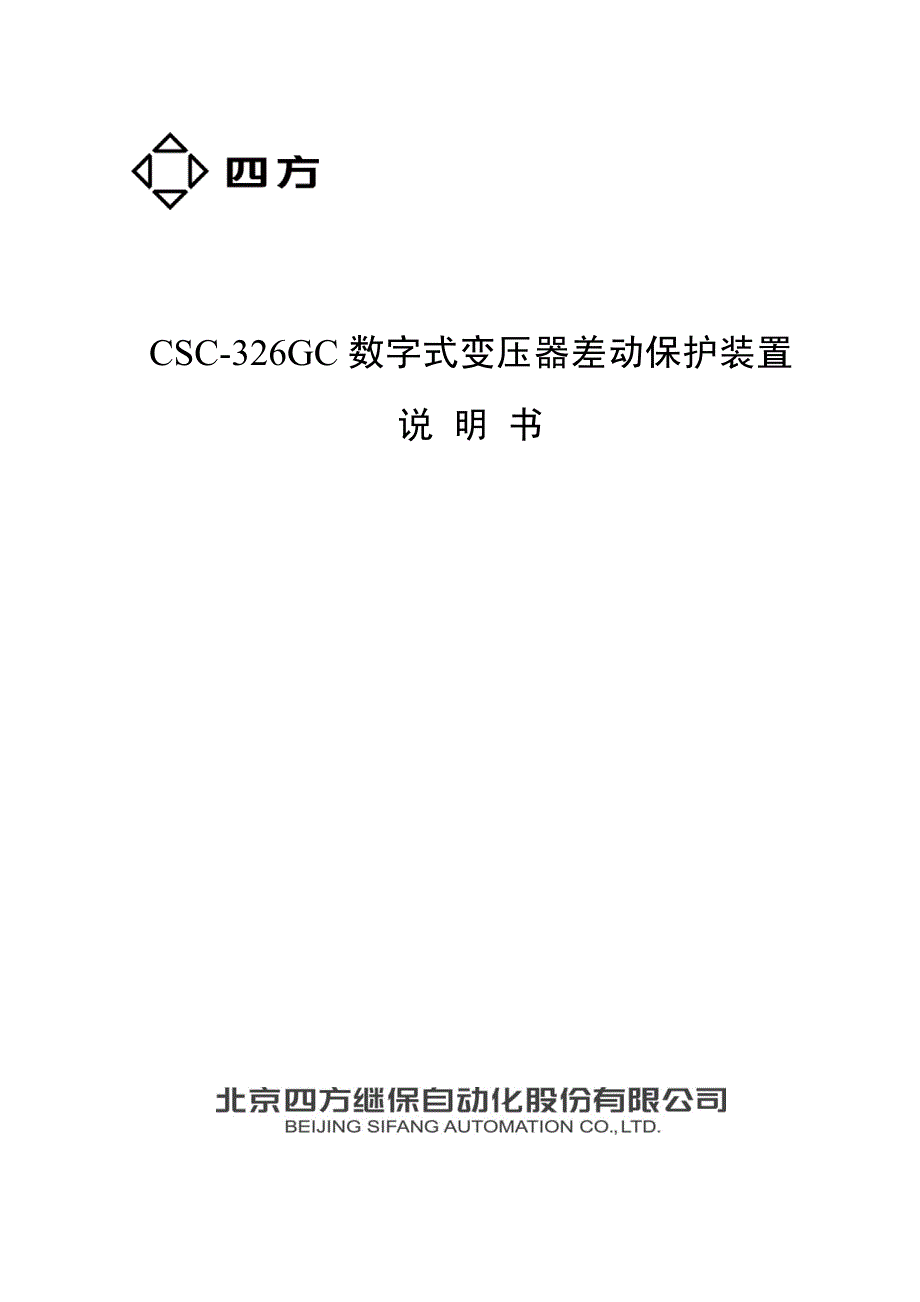

CSC-326GC 数字式变压器差动保护装置 说 明 书 CSC-326GC 数字式变压器差动保护装置 说 明 书 编 制：侯捷捷 校 核：许健王建东 标准化审查：郑蔚 审 定：刘志超李静正 出 版 号：V1.00 文 件 代 号：0SF.450.043 出 版 日 期：2006 年 11 月 版权所有：北京四方继保自动化股份有限公司 注：本公司保留对此说明书修改的权利如果产品与说明书有不符之处，请您及时与我公 司联系，我们将为您提供相应的服务 技术支持：010-62986668 ：010-62981900 重 要 提 示 感谢您使用北京四方继保自动化股份有限公司的产品为了安全、正 确、高效地使用本装置，请您务必注意以下重要提示： 1) 本说明书适用于 CSC-326GC 数字式变压器差动保护装置 2) 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作如 有随机资料，请以随机资料为准 3) 为防止装置损坏， 严禁带电插拔装置各插件、 触摸印制电路板上的 芯片和器件 4) 请使用合格的测试仪器和设备对装置进行试验和检测 5) 装置如出现异常或需维修，请及时与本公司服务热线联系。
6) 本装置的操作密码是：8888 7) 内部定值的操作密码是：7777 目 录 第一篇 装置的技术说明1 1 概述 .1 1.1 适用范围 1 1.2 装置主要特点.1 1.3 装置执行的标准.2 2 技术条件 .2 2.1 环境条件 2 2.2 电气绝缘性能.3 2.3 机械性能 3 2.4 电磁兼容性 3 2.5 安全性能 4 2.6 热性能（过载能力）.4 2.7 功率消耗 4 2.8 主要技术参数.4 2.9 主要技术性能指标.5 3 装置硬件 .6 3.1 装置结构 6 3.2 装置功能组件概述.6 3.3 交流插件（AC）.7 3.4 保护 CPU 插件（主 CPU）7 3.5 开入开出插件（DIO） .7 3.6 开出插件（DO）.7 3.7 电源插件（POWER）.7 第二篇 CSC-326GC 数字式变压器差动保护装置 8 1 装置简介 .8 2 装置软件 .8 2.1 保护程序整体结构.8 2.2 保护启动元件.8 2.3 差动保护 9 2.4 非电量事件记录.12 2.5 分接头控制 12 3 装置定值 .13 3.1 压板清单及说明.13 3.2 定值清单 13 3.3 差动保护控制字定义.14 3.4 变压器接线控制字定义.14 3.5 定值整定计算方法.14 3.6 调档相关定值.16 4 装置端子图 .18 5 装置配置表 .19 第二篇 用户使用说明20 1 电流互感器极性 .20 2 人机接口及操作 .20 2.1 菜单结构图 20 2.2 显示说明 20 2.3 密码说明 20 2.4 定值整定 20 附录 A 上送报文22 附录 B 比率差动保护的整定计算22 CSC-326GC数字式变压器差动保护装置 说明书 1 第一篇第一篇 装置的技术说明装置的技术说明 1 概述概述 1.1 适用范围适用范围 CSC-326GC 数字式变压器差动保护装置（以下简称装置或产品）是由 32 位微处理器实现的数字式变压器保护装置，主要适用于 66kV 及以下电压等级 双绕组变压器。
装置适用于变电站综合自动化系统，也可用于常规的变电站，可在开关柜 就地安装 1.2 装置主要特点装置主要特点 ◇ 高性能的硬件系统高性能的硬件系统 采用 32 位微处理器+14 位 A/D 变换高性能硬件体系保证了装置在每一个 采样间隔对所有继电器进行实时计算 ◇ 状态检修硬件平台状态检修硬件平台 针对开入和开出设计了自检回路，可在软件的驱动下进行自检，可实现“状 态检修” ◇ 大屏幕液晶显示屏大屏幕液晶显示屏 实时显示电流、电压、功率、频率、压板状态、定值区等信息，并可根据 用户要求配置 友好的中文视窗界面，使得保护信息、操作信息一目了然 面板上 11 个指示灯光，清楚表明装置正常、异常及动作时的各种状态 ◇ 模块化软件设计思想模块化软件设计思想 模块化的软件程序使保护功能配置灵活，可满足用户的不同要求 ◇ 可选择的励磁涌流判别原理可选择的励磁涌流判别原理 提供了两种方法识别励磁涌流，即二次谐波原理和模糊识别原理用户可任 选其中一种原理 ◇ 可靠的比率制动差动保护可靠的比率制动差动保护 采用三段式折线特性，提高了区外故障大电流导致 TA 饱和时的制动能力 ◇ 自适应的比率制动差动保护自适应的比率制动差动保护 通过自动识别故障状态的变化， 采用自适应的差动保护， 提高保护的可靠性。
◇ 具有具有 TA 饱和综合判据饱和综合判据 CSC-326GC数字式变压器差动保护装置 说明书 2 在比率制动差动保护采用了 TA 饱和的综合判据，可以有效识别 TA 饱和， 从而有效防止区外故障时 TA 饱和引起的差动保护误动作 ◇ 大容量的故障录波和离线的人性化分析软件大容量的故障录波和离线的人性化分析软件 大容量的故障录波功能、事故追忆功能 外接的 PC 机可通过装置面板的标准 RS-232 串口接收故障录波信息使用 本公司 EPPC 软件可分析故障和保护的动作行为，清晰显示保护动作全过 程 ◇ 变电站综合自动化通信接口变电站综合自动化通信接口 装置配备高速可靠的双以太网接口（或 LonWorks 现场总线接口）和 RS485 接口，可采用 IEC60870-5-103 规约或四方公司的 CSC2000 规约 ◇ 人性化、多功能的操作和故障分析软件人性化、多功能的操作和故障分析软件-EPPC 软件软件 装置设有软压板和外部硬压板，保护功能投退为软、硬压板串联方式，能够 方便地适用于综自站与非综自站 安装本公司 EPPC 软件并通过装置面板的标准 RS-232 串口连接的 PC 机， 可对装置进行各种操作，可接收装置的各种信息并进行分析。
1.3 装置执行的标准装置执行的标准 装置执行的标准为： 企业标准 Q/HDSFJ008-2003《CSC-326 系列数字式变压器保护装置》 2 技术条件技术条件 2.1 环境条件环境条件 装置在以下环境条件下能正常工作： a) 工作环境温度：-10℃～＋55℃，运输中短暂的贮存环境温度-25℃～＋ 70℃，在此极限值下不施加激励量，装置不出现不可逆的变化温度恢 复后，装置应能正常工作； b) 相对湿度：最湿月的月平均最大相对湿度为 90％，同时该月的月平均 最低温度为 25℃且表面无凝露； c) 大气压力：80kPa～110kPa； d) 使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明 书规定的振动、冲击和碰撞 CSC-326GC数字式变压器差动保护装置 说明书 3 2.2 电气绝缘性能电气绝缘性能 2.2.1 介质强度 装置能承受 GB/T14598.3-1993（eqv IEC60255-5）规定的交流电压为 2kV （强电回路）或 500V（弱电回路） 、频率为 50Hz、历时 1min 的介质强度试验， 而无击穿和闪络现象。
2.2.2 绝缘电阻 用开路电压为 500V 的测试仪器测定装置的绝缘电阻值不小于 100MΩ，符 合 IEC60255-5：2000 的规定 2.2.3 冲击电压 装置能承受 GB/T14598.3-1993（eqv IEC60255-5） 规定的峰值为 5kV （强 电回路）或 1kV（弱电回路）的标准雷电波的冲击电压试验 2.3 机械性能机械性能 2.3.1 振动 装置能承受 GB/T 11287（idt IEC60255-21-1）规定的Ⅰ级振动响应和振动 耐受试验 2.3.2 冲击和碰撞 装置能承受 GB/T 14537（idt IEC60255-21-2）规定的Ⅰ级冲击响应和冲击 耐受试验，以及Ⅰ级碰撞试验 2.4 电磁兼容性电磁兼容性 2.4.1 脉冲群干扰 装置能承受 GB/T 14598.13（eqv IEC60255-22-1）规定的 1MHz 和 100kHz 脉冲群干扰试验（第一半波电压幅值共模为 2.5kV，差模为 1kV） 2.4.2 静电放电干扰 装置能承受 GB/T 14598.14 （idt IEC60255-22-2） 规定的Ⅲ级 （接触放电 8kV） 静电放电干扰试验。
2.4.3 辐射电磁场干扰 装置能承受 GB/T 14598.9（idt IEC60255-22-3）规定的Ⅲ级（10V/m）的辐 射电磁场干扰试验 2.4.4 快速瞬变干扰 装置能承受GB/T 14598.10 （idt IEC60255-22-4） 规定的Ⅳ级 （通信端口2 kV， CSC-326GC数字式变压器差动保护装置 说明书 4 其它端口 4kV）的快速瞬变干扰试验 2.5 安全性能安全性能 装置符合 GB 16836 规定的外壳防护等级不低于 IP20、安全类别为Ⅰ类 2.6 热性能（过载能力）热性能（过载能力） 装置的热性能（过载能力）符合 DL/T 478-2001 的以下规定： 交流电流回路： 在 2 倍额定电流下连续工作， 10 倍额定电流下允许 10s， 40 倍额定电流下允许 1s 2.7 功率消耗功率消耗 装置的功率消耗符合 DL/T 478-2001 的以下规定： a) 直流电源回路： 正常工作时， 不大于 35W； 当保护动作时， 不大于 60W； b) 交流电流回路：当Ⅰn=5A 时，不大于 1VA/相；当Ⅰn=1A 时，不大于 0.5VA/相。
2.8 主要技术参数主要技术参数 2.8.1 额定直流电源电压：220V 或 110V （订货时注明） 2.8.2 额定交流参数 a)交流电流：5A 或 1A； （订货时注明） b)频率：50Hz 2.8.3 功耗 产品的功率消耗符合 DL/T 478-2001 的以下规定： a）直流电源回路：当正常工作时，不大于 35W；当保护动作时，不大于 60W； b）交流电流回路：当Ⅰn =5A 时，不大于 1VA/相；当Ⅰn =1A 时，不大于 0.5VA/相 2.8.4 过载能力 a）交流电流回路：2 倍额定电流，连续工作；40 倍额定电流，允许 1 秒； b）直流电源回路：80%~120%额定电压，连续工作 2.8.5 输出触点容量 a）跳闸触点容量：在电压不大于 250V，电流不大于 1A，时间常数 L/R 为 CSC-326GC数字式变压器差动保护装置 说明书 5 （5±0.75ms）的直流有感负荷回路中，触点断开容量为 50W，允许长期 通过电流不大于 5A b）其它触点容量：在电压不大于 250V，电流不大于 0.5A，时间常数 L/R=5±0.75ms 的直流有感负荷回路中，触点断开容量为 30W，允许长 期通过电流不大于 3A。
2.8.6 通信端口规范 a) 电 RS485 端口：屏蔽双绞线，支持 103 规约； b) LonWorks 端口：屏蔽双绞线，支持 CSC2000 规约； c) 电以太网端口：UTP5 双绞线、RJ45 接口，支持 CSC2000 规约； 2.9 主要技术性能指标主要技术性能指标 2.9.1 交流电流回路精确工作范围 电流：0.08 Ⅰn ～20 Ⅰn 注：Ⅰn 为装置 TA 的额定电流 2.9.2 相间差动保护 a) 三折线制动特性，拐点 2 的电流为 4Ie；比率制动斜率：0.2～0.7，一般 取 0.3～0.5； b) 差动保护最小动作电流整定范围：0.1～20Ie； c) 差动速断动作电流整定范围：0.1～20Ie； d) 二次谐波制动系数整定范围：0.07～0.2； e) 整定值误差：不大于±5%或±0.02nⅠ。
