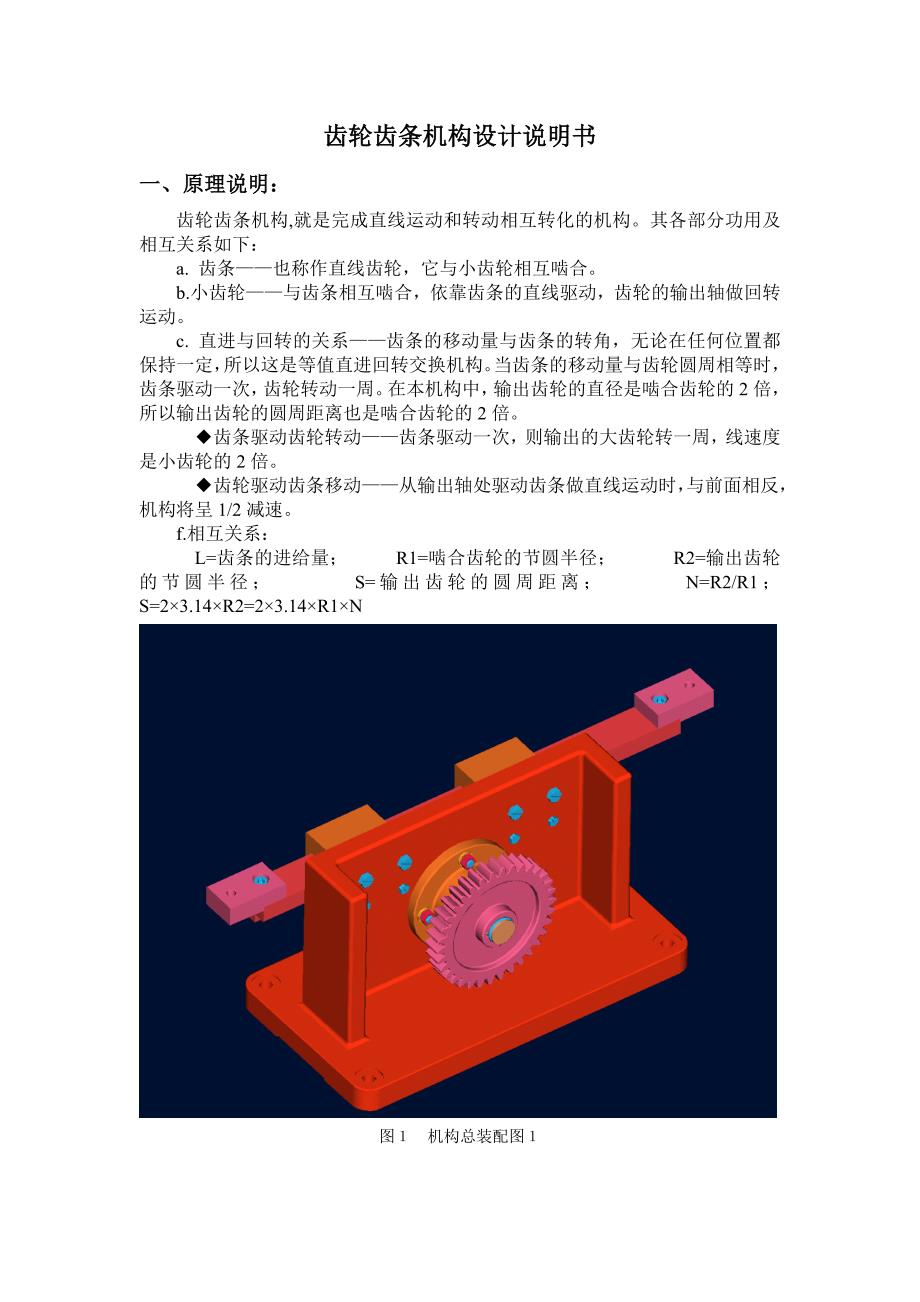

齿轮齿条机构设计说明书一、原理说明：齿轮齿条机构,就是完成直线运动和转动相互转化的机构其各部分功用及相互关系如下：a. 齿条——也称作直线齿轮，它与小齿轮相互啮合b.小齿轮——与齿条相互啮合，依靠齿条的直线驱动，齿轮的输出轴做回转运动c. 直进与回转的关系——齿条的移动量与齿条的转角，无论在任何位置都保持一定，所以这是等值直进回转交换机构当齿条的移动量与齿轮圆周相等时，齿条驱动一次，齿轮转动一周在本机构中，输出齿轮的直径是啮合齿轮的2倍，所以输出齿轮的圆周距离也是啮合齿轮的2倍◆齿条驱动齿轮转动——齿条驱动一次，则输出的大齿轮转一周，线速度是小齿轮的2倍◆齿轮驱动齿条移动——从输出轴处驱动齿条做直线运动时，与前面相反，机构将呈1/2减速f.相互关系： L=齿条的进给量； R1=啮合齿轮的节圆半径； R2=输出齿轮的节圆半径； S=输出齿轮的圆周距离； N=R2/R1； S=2×3.14×R2=2×3.14×R1×N图１ 机构总装配图１图２ 机构总装配图２图３ 机构装配爆炸图二、主要部件设计说明1、啮合齿轮的数据确定设模数m=3，z=17，α=20º，其宽选择20，计算如下：d=m×z=3×17=51da=d+2ha=51+2×1×3=57df=d-2hf=51-2×1.25×3=43.52、输出齿轮的数据确定设模数m=3，z=34，α=20º，其宽选择15，计算如下：d=m×z=3×34=102da=d+2ha=102+2×1×3=108df=d-2hf=102-2×1.25×3=94.53、齿条的设计设模数m=3，z=40，α=20º，其宽选择20+10，即有齿部分为20，没有齿部分为10，计算如下：p=π×m=9.425L=p×z=377ha= m ×ha*=3hf= m ×(ha*+c*)=3.75其他的部件均在设计中一步步确定，详细请参考图纸。
三、参考文献1、 《机械设计手册》2、 《机械设计基础》 杨可桢等主编 高等教育出版社3、 《画法几何及工程制图》 上海科学技术出版社 第四版四、设计小组成员。
