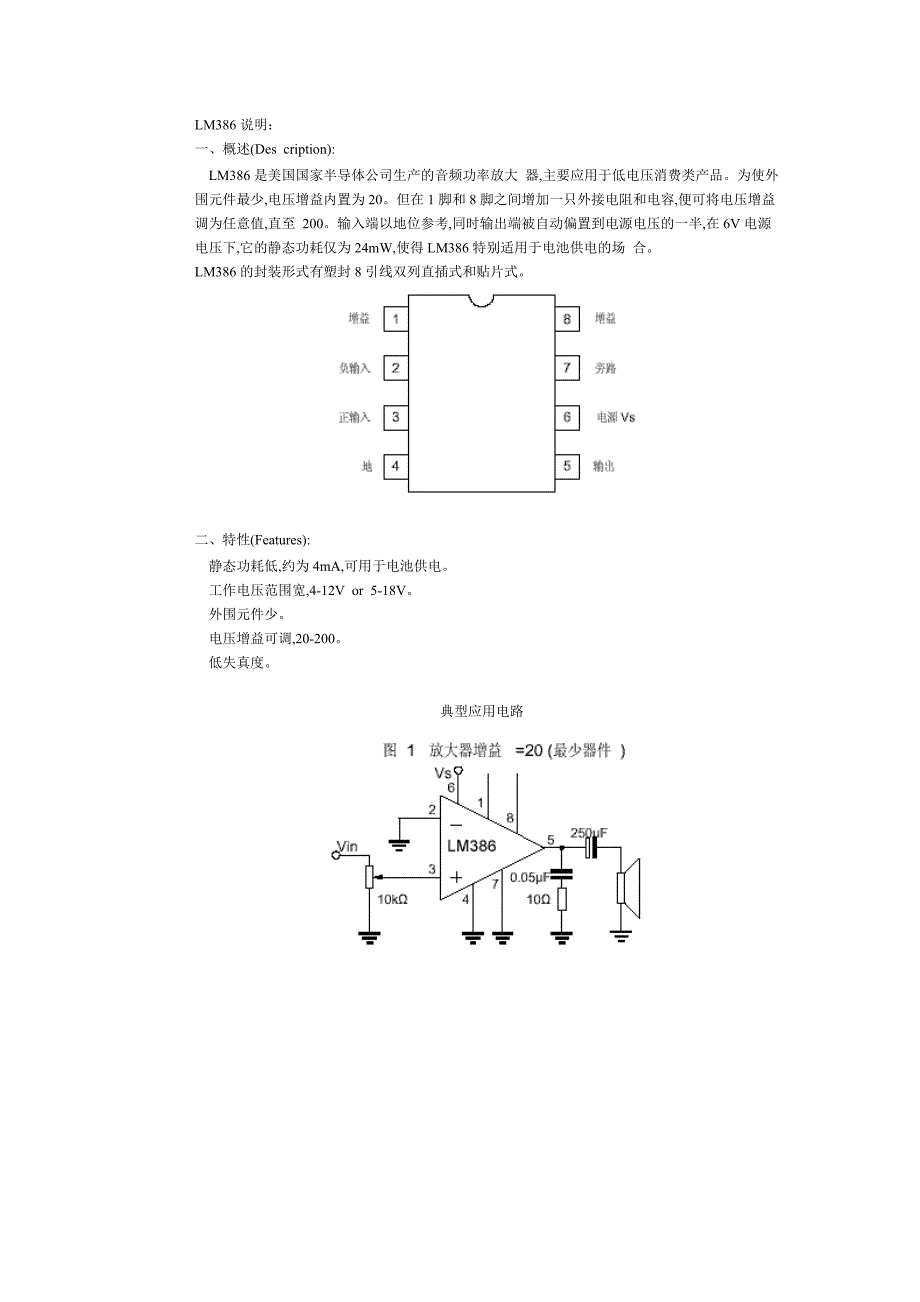

LM386说明：一、概述(Des cription): LM386是美国国家半导体公司生产的音频功率放大 器,主要应用于低电压消费类产品为使外围元件最少,电压增益内置为20但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场 合 LM386的封装形式有塑封8引线双列直插式和贴片式 二、特性(Features): 静态功耗低,约为4mA,可用于电池供电 工作电压范围宽,4-12V or 5-18V 外围元件少 电压增益可调,20-200 低失真度 典型应用电路 \LM386是一种音频集成功放，具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，广泛应用于录音机和收音机之中封装形式LM386的封装形式有塑封8引线双列直插式和贴片式特性静态功耗低，约为4mA，可用于电池供电； 工作电压范围宽，4-12V or 5-18V；外围元件少； 电压增益可调，20-200； 低失真度；应用特点LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。
为使外围元件最少，电压增益内置为20但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合编辑本段LM386电气参数极限参数电源电压（LM386N-1，-3，LM386M-1）15V 电源电压（LM386N-4）22V 封装耗散 （LM386N）1.25W （LM386M）0.73W （LM386MM-1）0.595W 输入电压±0.4V 储存温度-65℃至+150℃ 操作温度0℃至+70℃ 结温+150℃焊接信息焊接（10秒）260℃小外形封装（SOIC和MSOP） 气相（60秒）215℃红外（15秒）220℃热电阻qJC （DIP）37℃/WqJA （DIP）107℃/WqJC （SO封装）35℃/WqJA （SO封装）172℃/WqJA （MSOP封装）210℃/WqJC （MSOP封装）56℃/W电气特性Parameter 参数测试条件最小典型最大单位Operating Supply Voltage (VS) 操作电源电压- -LM386N-1,-3,LM386M-1,LM386MM-1-4-12VLM386N-4-5-18VQuiescent Current (IQ) 静态电流VS = 6V, VIN =048mAOutput Power (POUT) 输出功率--LM386N-1,LM386M-1,LM386MM-1VS = 6V, RL =8W, THD = 10%250325-mWLM386N-3VS = 9V, RL =8W, THD = 10%500700-mWLM386N-4VS=16V, RL =32W, THD = 10%7001000-mWVoltage Gain (AV) 电压增益VS = 6V, f = 1 kHz26-dB10 μF from Pin 1 to 846-dBBandwidth (BW) 宽带VS = 6V, Pins 1 and 8 Open300-kHzTotal Harmonic Distortion (THD)总谐波失 真VS = 6V, RL =8W,POUT = 125 mW f = 1 kHz, Pins 1 and 8 Open-0.2-%Power Supply Rejection Ratio (PSRR) 电源抑制比VS=6V, f=1kHz, CBYPASS =10 μF Pins 1 and 8 Open,Referred to Output-50-dBInput Resistance (RIN) 输入电阻-50-kΩInput Bias Current (IBIAS) 输入偏置电流VS = 6V, Pins 2 and 3 Open-250-nA编辑本段详细介绍一、LM386内部电路LM386内部电路原理图如图所示。
与通用型集成运放相类似，它是一个三级放大电路 第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数第三级中的T8和T9管复合成PNP型管，与NPN型管T10构成准互补输出级二极管D1和D2为输出级提供合适的偏置电压，可以消除交越失真引脚2为反相输入端，引脚3为同相输入端电路由单电源供电，故为OTL电路输出端（引脚5）应外接输出电容后再接负载电阻R7从输出端连接到T2的发射极，形成反馈通路，并与R5和R6构成反馈网络，从而引入了深度电压串联负反馈，使整个电路具有稳定的电压增益二、LM386的引脚图 引脚图LM386的外形和引脚的排列如右图所示引脚2为反相输入端，3为同相输入端；引脚5为输出端；引脚6和4分别为电源和地；引脚1和8为电压增益设定端；使用时在引脚7和地之间接旁路电容，通常取10μF。
查LM386的datasheet，电源电压4-12V或5-18V(LM386N-4)；静态消耗电流为4mA；电压增益为20-200；在1、8脚开路时，带宽为300KHz；输入阻抗为50K；音频功率0.5W三、封装资料图封装图片资料(2张)1.LM386N-1、LM386N-3、LM386N-4 封装资料2.LM386MM-1 封装资料四、LM386应用电路图1的应用电路为增益20的情形，于pin 1及pin 8间加一个10μF的电容即可使增益变成200，如图2所示图 LM386典型应用电路(2张)中10千欧的可变电阻是用来调整扬声器音量大小，若直接将Vin输入即为音量最大的状态五、应用注意事项尽管LM386的应用非常简单，但稍不注意，特别是器件上电、断电瞬间，甚至工作稳定后，一些操作（如插拔音频插头、旋音量调节钮）都会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声1、通过接在1脚、8脚间的电容（1脚接电容+极）来改变增益，断开时增益为20因此用不到大的增益，电容就不要接了，不光省了成本，还会带来好处--噪音减少，何乐而不为？2、PCB设计时，所有外围元件尽可能靠近LM386；地线尽可能粗一些；输入音频信号通路尽可能平行走线，输出亦如此。
这是死理，不用多说了吧3、选好调节音量的电位器质量太差的不要，否则受害的是耳朵；阻值不要太大，10K最合适，太大也会影响音质，转那么多圈圈，不烦那！4、尽可能采用双音频输入/输出好处是：“+”、“－”输出端可以很好地抵消共模信号，故能有效抑制共模噪声5、第7脚（BYPASS）的旁路电容不可少！实际应用时，BYPASS端必须外接一个电解电容到地，起滤除噪声的作用工作稳定后，该管脚电压值约等于电源电压的一半增大这个电容的容值，减缓直流基准电压的上升、下降速度，有效抑制噪声在器件上电、掉电时的噪声就是由该偏置电压的瞬间跳变所致，这个电容可千万别省啊！6、减少输出耦合电容此电容的作用有二：隔直+耦合隔断直流电压，直流电压过大有可能会损坏喇叭线圈；耦合音频的交流信号它与扬声器负载构成了一阶高通滤波器减小该电容值，可使噪声能量冲击的幅度变小、宽度变窄；太低还会使截止频率（fc=1/(2π*RL*Cout)）提高分别测试，发现10uF/4.7uF最为合适，这是我的经验值。
