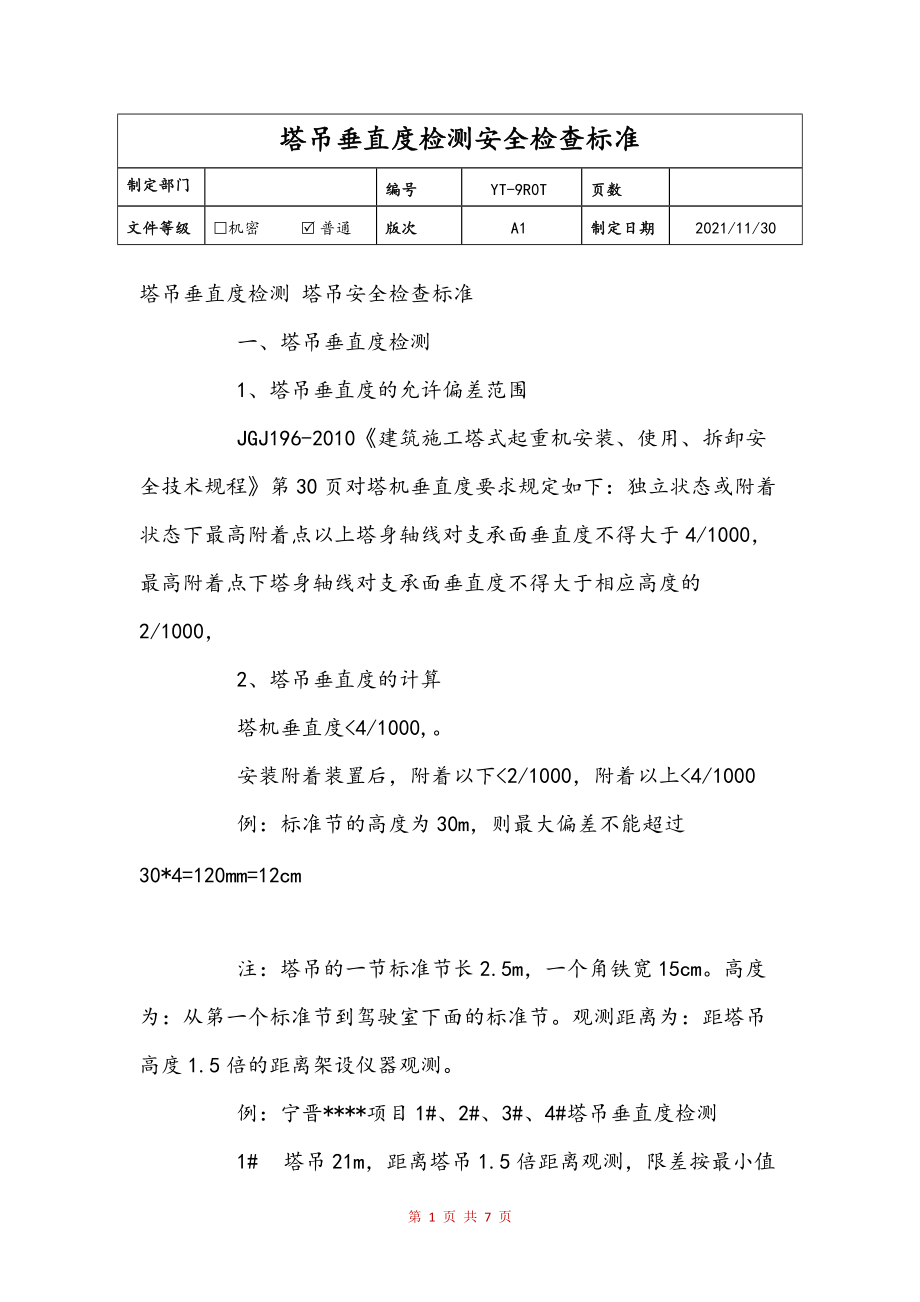

塔吊垂直度检测安全检查标准制定部门编号YT-9R0T页数文件等级机密 R普通 版次A1制定日期2021/11/30塔吊垂直度检测 塔吊安全检查标准 一、塔吊垂直度检测 1、塔吊垂直度的允许偏差范围 JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》第30页对塔机垂直度要求规定如下：独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000，最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000， 2、塔吊垂直度的计算 塔机垂直度<4/1000, 安装附着装置后，附着以下<2/1000，附着以上<4/1000 例：标准节的高度为30m，则最大偏差不能超过30*4=120mm=12cm 注：塔吊的一节标准节长2.5m，一个角铁宽15cm高度为：从第一个标准节到驾驶室下面的标准节观测距离为：距塔吊高度1.5倍的距离架设仪器观测 例：宁晋****项目1#、2#、3#、4#塔吊垂直度检测 1# 塔吊21m，距离塔吊1.5倍距离观测，限差按最小值2/1000 A、大臂朝北 仪器顺着大臂方向，架在北侧，测得向东偏1cm B、大臂朝西 仪器顺着大臂方向，架在西侧，测得向南偏5cm，限差4.2cm，超限，调整后，测得向南偏1cm，符合要求。
2# 塔吊27m，距离塔吊1.5倍距离观测，限差按最小值2/1000 A、大臂朝西 仪器顺着大臂方向，架在东侧，测得向北偏7cm，限差5.4cm，超限，调整后，测得向北偏1.3cm，符合要求 B、大臂朝北 仪器顺着大臂方向，架在北侧，测得向东偏3.5cm，限差5.4cm，符合要求 3# 塔吊33m，距离塔吊1.5倍距离观测，限差按最小值2/1000 A、大臂朝西 仪器顺着大臂方向，架在西侧，测得向北偏16.5cm，限差6.6cm，超限，调整后，测得向北偏cm，符合要求 B、大臂朝南 仪器顺着大臂方向，架在北侧，测得向西偏25cm，限差6.6cm，超限，调整后，测得向北偏cm，符合要求 A′大臂朝北 仪器顺着大臂方向，架在北侧，测得向东偏1cm，符合要求 B′大臂朝西 仪器顺着大臂方向，架在西侧，测得向北偏4cm，符合要求 4# 塔吊37.5m，距离塔吊1.5倍距离观测，限差按最小值2/1000 A、大臂朝东 仪器顺着大臂方向，架在东侧，测得向南偏1cm，限差7.5cm，符合要求。
B、大臂朝北 仪器顺着大臂方向，架在北侧，测得向东偏7.5cm，限差7.5cm，符合要求，调整后，测得向东偏cm，符合要求 二、塔吊安全检查标准 (一)力矩限制器 塔吊应安装灵敏可靠的起重力矩限制器当达到额定起重力矩时，限制器应发出报警信号；当起重力矩超过额定值的8%时，限制器应切断上升和增幅电源，但塔吊可做下降和减幅运动 (二)限位器 塔吊根据不同型号应装设行程限位(包括小车和驾驶室)、起重臂变幅限位和起升超高限位，各限位装置灵敏可靠 (三)保险装置 1、塔吊吊钩应设置防止吊物滑脱的保险装置 2、卷扬机卷筒应设置防止钢丝绳滑出的防护保险装置 3、当爬梯高度超过5M时，从25M处开始应设置直径0.65-0.8M，间距为0.5-0.7M的护圈；当爬梯设于结构内部并且与结构的距离小于12M时，可不设护圈 (四)附墙装置与夹轨器 1、塔吊高度超过说明书规定的自由高度时必须安装附墙装置，附墙装置应符合说明书要求。
2、行走式塔吊必须安装防风夹轨器，保证塔吊在非工作力作用下保持静止 (五)安装与拆卸 1、塔吊安装拆卸必须有专项施工方案，能够指导现场施工，塔吊基础要有设计计算书和施工详图施工方案必须经拆装单位企业技术负责人审核签字，有关部门审批 2、拆装方案编制和拆装作业单位必须具有相应的《浙江省塔式起重机安装拆卸许可证》等级证书，作业人员必须持有《浙江省塔式起重机安装拆卸证书》 (六)塔吊指挥 1、塔吊指挥、司机必须持证上岗 2、塔吊指挥应使用旗语或对讲机 (七)路基与轨道 1、路基应坚实、平整，两侧或中间应设排水沟，路基无积水固定式塔机基础必须符合设计要求 2、枕木铺设符合要求，枕木之间应填满碎石，不得松动道钉坚固，道轨接头螺栓齐全，接头下垫枕木 3、道轨轨距误差不大于1／1000，并不得超过±6mm，平整度误差不超过1／1000，接头空隙不大于4mm，高差不大于2mm 4、道轨应设置极限位置阻挡器。
(八)电气安全 1、行走式塔吊必须设置有效的卷线器 2、塔吊上任何部位与架空输电线路应保持安全距离：1KV以下垂直1.5M，水平1M；1-15KV垂直3M，水平1.5M小于安全距离的必须采取有效的防护措施 3、塔吊除做好保护接零外，还必须做重复接地(兼避雷接地)，电阻不大于10Ω (九)多塔作业 处于低位的塔吊臂架端部与另一台塔吊的塔身之间至少有2M的安全距离，处于高位的塔吊(吊钩升至最高点)与低位塔吊的垂直距离在任何情况下不得小于2M (十)安装验收 1、塔吊使用前必须按规定组织验收，验收内容中数据必须量化，验收责任人员在验收记录上签字 2、验收资料中必须包括拆装单位《浙江省塔式起重机安装拆卸许可证》、作业人员《浙江省塔式起重机安装拆卸证书》及其身份证的复印件 第 7 页 共 7 页文件分发部门序号部门份数序号部门份数序号部门份数1HR中心8体系文控部15公共关系部2财务中心9物控部16OEM商务部3研发中心10生产部17ODM商务部4项目中心11SMT部18采购部5ＱＡ部12组装工程部19审计部6ＳＱＭ部13SMT工程部207ＱＶ部14NPI部21公司档案文件发布流程起草文件提出发文申请上交部门经理审核报行政部备案上报总经理审核行政部下发文件各部门经理执行 NO YES******************有限公司地址：*******************PLACE YOUR TEXT HERE公司信息。
