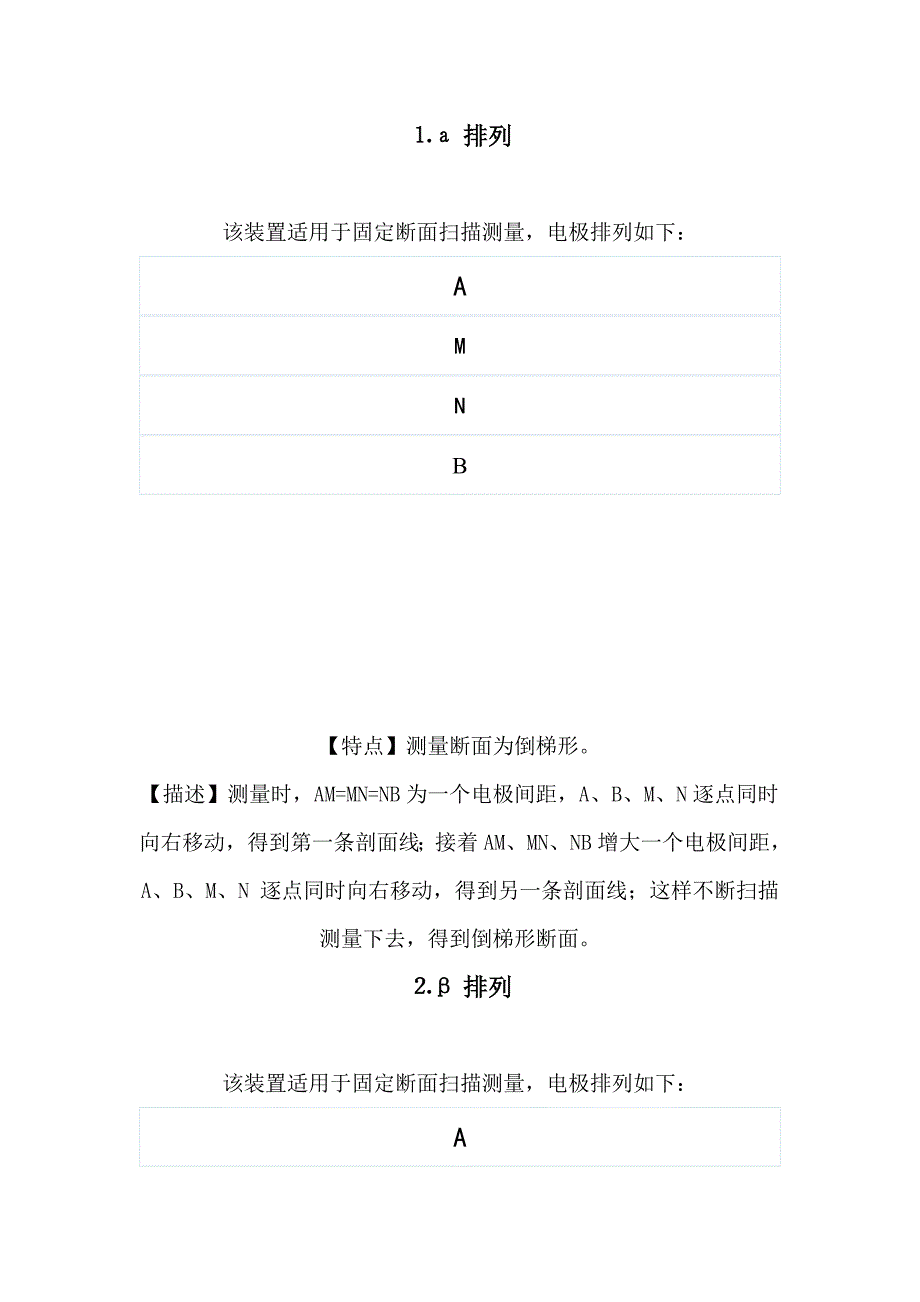

⒈а排列该装置适用于固定断面扫描测量，电极排列如下：AMNB【特点】测量断面为倒梯形描述】测量时，AM=MN=NB为一个电极间距，A、B、M、N逐点同时向右移动，得到第一条剖面线；接着AM、MN、NB增大一个电极间距， A、B、M、N 逐点同时向右移动，得到另一条剖面线；这样不断扫描测量下去，得到倒梯形断面⒉β排列该装置适用于固定断面扫描测量，电极排列如下：ABMN【特点】测量断面为倒梯形描述】测量时，AB=BM=MN为一个电极间距，A、B、M、N逐点同时向右移动，得到第一条剖面线；接着AB、BM、MN增大一个电极间距， A、B、M、N 逐点同时向右移动，得到另一条剖面线；这样不断扫描测量下去，得到倒梯形断面⒊γ排列该装置适用于固定断面扫描测量，电极排列如下：AMBN【特点】测量断面为倒梯形描述】测量时，AM=MB=BN为一个电极间距，A、B、M、N逐点同时向右移动，得到第一条剖面线；接着AM、MB、BN增大一个电极间距， A、B、M、N 逐点同时向右移动，得到另一条剖面线；这样不断扫描测量下去，得到倒梯形断面⒋δA排列该装置适用于固定断面扫描测量，电极排列如下：AMNB接无穷远【特点】测量断面为倒梯形。
描述】测量时，AM=MN为一个电极间距，A、M、N逐点同时向右移动，得到第一条剖面线；接着AM、MN增大一个电极间距， A、M、N 逐点同时向右移动，得到另一条剖面线；这样不断扫描测量下去，得到倒梯形断面⒌δB排列该装置适用于固定断面扫描测量，电极排列如下：MNBA接无穷远【特点】测量断面为倒梯形描述】测量时，MN=NB为一个电极间距，M、N、B逐点同时向右移动，得到第一条剖面线；接着MN、NB增大一个电极间距， M、N、B 逐点同时向右移动，得到另一条剖面线；这样不断扫描测量下去，得到倒梯形断面⒍A-M二极排列该装置适用于变断面连续滚动扫描测量，电极排列如下：MAB、N接无穷远【特点】测量断面为平行四边形描述】测量时，A不动，M逐点向右移动，得到一条滚动线；接着A、M同时向右移动一个电极，A不动，M逐点向右移动，得到另一条滚动线；这样不断滚动测量下去，得到平行四边形断面⒎A-MN三极排列该装置适用于变断面连续滚动扫描测量，电极排列如下：MNAB接无穷远【特点】测量断面为平行四边形描述】测量时，A不动，M、N 逐点向右同时移动，得到一条滚动线；接着A、M、N同时向右移动一个电极，A不动，M、N 逐点向右同时移动，得到另一条滚动线；这样不断滚动测量下去，得到平行四边形断面。
⒏AB-M三极排列该装置适用于变断面连续滚动扫描测量，电极排列如下：MBAN接无穷远【特点】测量断面为平行四边形描述】测量时，A、B不动，M逐点向右移动，得到一条滚动线；接着A、B、M同时向右移动一个电极，A、B不动，M逐点向右移动，得到另一条滚动线；这样不断滚动测量下去，得到平行四边形断面⒐AB-MN偶极排列N该装置适用于变断面连续滚动扫描测量，电极排列如下：BMA【特点】测量断面为平行四边形描述】测量时，A、B不动，M、N 逐点向右同时移动，得到一条滚动线；接着A、B、M、N同时向右移动一个电极，A、B不动，M、N 逐点向右同时移动，得到另一条滚动线；这样不断滚动测量下去，得到平行四边形断面⒑MN-B排列该装置适用于变断面连续滚动扫描测量，电极排列如下：MNBA接无穷远【特点】测量断面为矩形描述】测量时，M、N不动，B 逐点向右移动，得到一条滚动线；接着M、N、B同时向右移动一个电极，M、N不动，B 逐点向右移动，得到另一条滚动线；这样不断滚动测量下去，得到矩形断面⒒а2排列该装置适用于固定断面扫描测量，电极排列如下：AMNB【特点】测量断面为倒梯形描述】测量时，AM=MN=NB为一个电极间距，A、B、M、N逐点同时向右移动，得到第一条剖面线；接着AM、NB增大一个电极间距，MN始终为一个电极间距，A、B、M、N 逐点同时向右移动，得到另一条剖面线；这样不断扫描测量下去，得到倒梯形断面。
⒓A-MN-B四极测深排列该装置适用于变断面连续滚动扫描测量，电极排列如下：MNBA【特点】测量断面为矩形描述】测量时，M、N不动，A 逐点向左移动，同时B 逐点向右移动，得到一条滚动线；接着A、M、N、B同时向右移动一个电极，M、N不动，A 逐点向左移动，同时B 逐点向右移动，得到另一条滚动线；这样不断滚动测量下去，得到矩形断面⒔矩形A-MN排列该装置适用于变断面连续滚动扫描测量，电极排列如下：MNAB接无穷远【特点】测量断面为矩形描述】测量时，M、N不动，A 逐点向左移动，得到一条滚动线；接着A、M、N同时向右移动一个电极，M、N不动，A 逐点向左移动，得到另一条滚动线；这样不断滚动测量下去，得到矩形断面。
