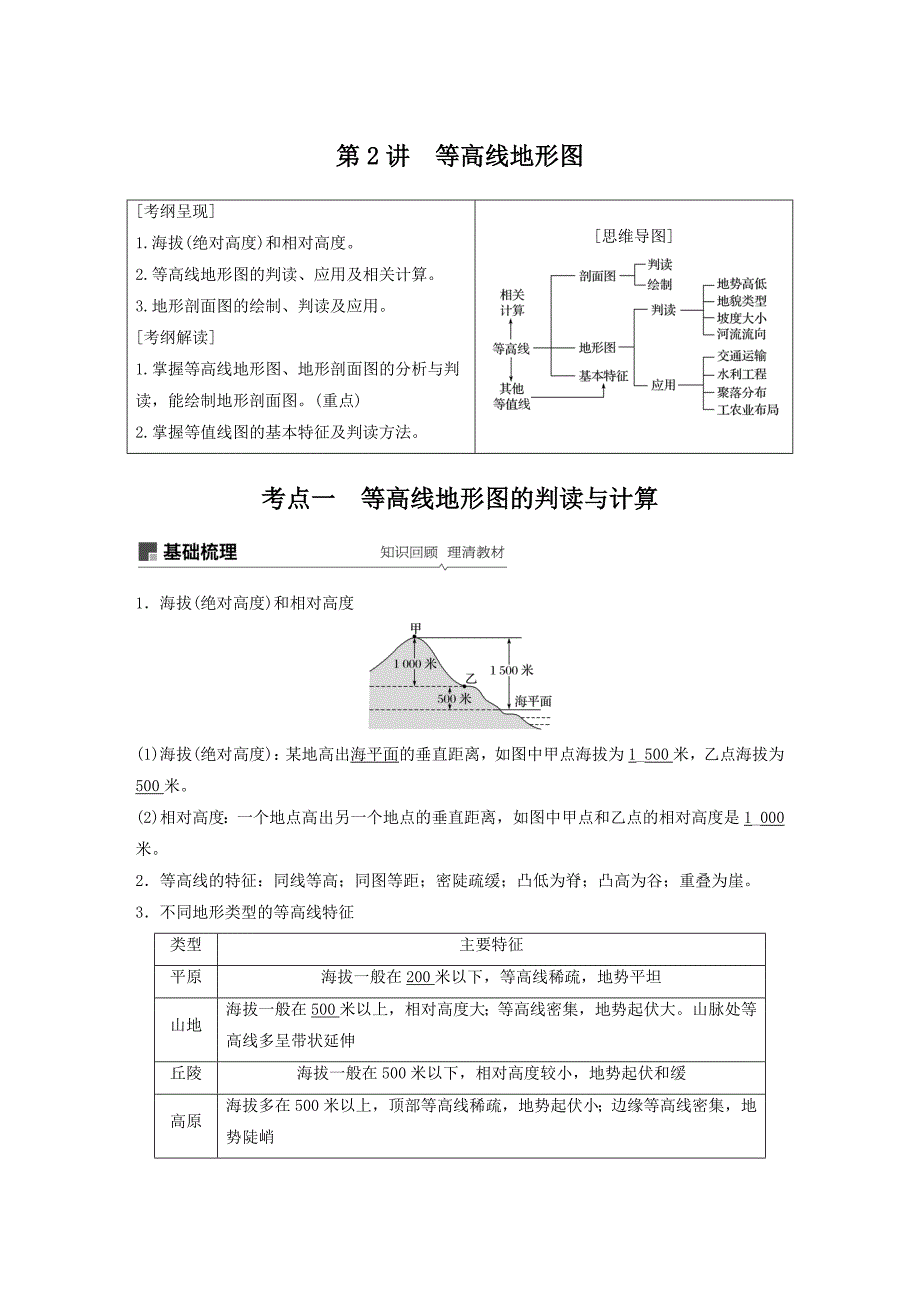

第2讲 等高线地形图[考纲呈现]1.海拔(绝对高度)和相对高度2.等高线地形图的判读、应用及相关计算3.地形剖面图的绘制、判读及应用[考纲解读]1.掌握等高线地形图、地形剖面图的分析与判读，能绘制地形剖面图重点)2.掌握等值线图的基本特征及判读方法[思维导图]考点一 等高线地形图的判读与计算1．海拔(绝对高度)和相对高度(1)海拔(绝对高度)：某地高出海平面的垂直距离，如图中甲点海拔为1_500米，乙点海拔为500米2)相对高度：一个地点高出另一个地点的垂直距离，如图中甲点和乙点的相对高度是1_000米2．等高线的特征：同线等高；同图等距；密陡疏缓；凸低为脊；凸高为谷；重叠为崖3．不同地形类型的等高线特征类型主要特征平原海拔一般在200米以下，等高线稀疏，地势平坦山地海拔一般在500米以上，相对高度大；等高线密集，地势起伏大山脉处等高线多呈带状延伸丘陵海拔一般在500米以下，相对高度较小，地势起伏和缓高原海拔多在500米以上，顶部等高线稀疏，地势起伏小；边缘等高线密集，地势陡峭盆地周高中低，内部地势起伏较小，边缘地势陡峭峡谷两侧高，中部低，等高线密集，地势陡峭；峡谷两侧等高线呈对称分布4.读“等高线地形图”(单位：米)，写出下列字母代表的地形部位名称和等高线特征。
A．山顶，等高线闭合，中间高，四周低B．山谷，等高线向高处弯曲C．山脊，等高线向低处弯曲D．陡崖，不同的等高线重合E．鞍部，两侧均为闭合等高线，山谷的最高处，山脊的最低处F．洼地，等高线闭合，四周高，中间低地理实践力 比较甲、乙两处坡度大小，并说明理由答案 甲处坡度小，原因是等高线较稀疏；乙处坡度大，原因是等高线较密集5．坡的类型(1)均匀坡(2)凸坡：等高线上疏下密，如甲、乙图所示3)凹坡：等高线上密下疏，如丙、丁图所示6．等高线地形图中的相关计算(1)两点间的相对高度ΔH＝H高－H低(n－1)d＜ΔH＜(n＋1)d注：n为两点间等高线的条数，d为等高距2)陡崖的相关计算H大≤H顶＜H大＋dH小－d＜H底≤H小(n－1)d≤ΔH＜(n＋1)d注：H大和H小分别为重合等高线中的最大值和最小值3)局部闭合等值线内的地点海拔的判断适用“大于大值，小于小值”例如，下图中(数值单位：米)200＜A＜300、100＜B＜200地理实践力 读图，完成下列问题1)G点海拔H是70＜H＜80米，G、E的相对高度Δh为20＜Δh＜40米2)D 处陡崖顶部的海拔H为60≤H＜70米，陡崖的相对高度Δh为30≤Δh＜50米。
拓展延伸 几种特殊地貌的等高线分布名称地貌景观等高线图火山口风蚀蘑菇岱崮地貌梯田新月形沙丘山前冲积扇考向一 地形、地势判断1．(2016·天津文综)在天津市南部地区发现的贝壳堤，是贝壳及碎屑物受潮水搬运，在海边经较长时期堆积而形成的垄岗，可以作为当时海岸线的标志图中所示古海岸线分布地区地势的总体变化趋势是( )A．由东北向西南倾斜 B．由西向东倾斜C．由西北向东南倾斜 D．由北向南倾斜答案 C解析 由图中古海岸线曲线的时间变化特点及等高线的变化规律可推知，图示古海岸线分布地区地势由西北向东南倾斜等高线图可以反映一个地区的地貌特征，下图为“某地区等高线(单位：m)图”回答2～3题2．图中两条400米等高线之间部分表示的地形单元是( )A．山脊 B．陡崖 C．断块山脉 D．峡谷3．图中310米等高线相邻的灰色部分最可能是( )①崩塌堆积物 ②突出小基岩 ③河中的沙洲 ④低矮的山丘A．①② B．②③ C．③④ D．①④答案 2.D 3.A解析 第2题，图中两条400米等高线处以陡崖的图例进行标注，则两条等高线之间为两侧坡度陡峻的峡谷第3题，310米等高线位于图中陡崖下方，部分与图中代表陡崖的图例重合。
图中灰色部分是导致310米等高线与陡崖图例断断续续分开的原因因此灰色部分应是陡崖崩塌后的堆积物或突出的基岩方法技巧 等高线数值的判读技巧读等高线数值时，要注意把握六字：“顺势、顺序、对称”顺势、顺序”就是明确高低趋势依次读；“对称”就是利用等高线的“四种对称”方法来判读等高线数值，即“低点对称”——河谷两侧、鞍部两侧、海峡(岛屿)两侧，“高点对称”——山顶两侧考向二 等高线相关计算读下图，完成第4题4．图示区域内最大高差可能为( )A．50 m B．55 m C．60 m D．65 m答案 C解析 图中最高处海拔在80～85 m之间，最低处海拔在20～25 m之间，所以高差为55<Δh<65，最大高差无限接近65 m，但不能是65 m2018·湖南六校联盟联考)读“我国某地等高线地形图”(单位：米)，回答下题5．图中有一处适合开展户外攀岩运动，运动员从崖底至陡崖最高处，上升的垂直高度可能为( )A．65米 B．95米 C．135米 D．225米答案 C解析 攀岩运动适宜在陡崖处进行在等高线地形图中，多条等高线重合处为陡崖据此可知陡崖出现在图中西南侧三条等高线相交处根据图中等高线数值的变化规律可以判断其等高距为50米。
根据陡崖的相对高度的计算公式计算出陡崖的相对高度为大于等于100米小于200米，则运动员在攀岩运动中上升的垂直高度可能为135米地坑院”是黄土高原上的特色民居2017年2月，《航拍中国》以空中视角立体化展示了这个“地平线下古村落，民居史上活化石”的全貌左图为“某地坑院村落景观图”，右图为“某黄土塬地形示意图”读图回答下题右图中，适合建造地坑院村落的是( )A．甲 B．乙 C．丙 D．丁答案 D解析 读左图知，地坑院村落建在地势较为平坦的地区读右图知，丁地等高线稀疏，地势平坦，适合建造地坑院村落，故D项正确甲地东北侧为沟谷，位于沟谷的顶部，水土流水容易导致地坑院村落坍塌，不适合建造地坑院村落，A项错误；乙、丙两地地势起伏大，不适合建造地坑院村落，B、C项错误1)读数值，判海拔和相对高度2)读等高线最大值和数值变化，判地形类型和坡向3)读线的疏密，判坡度和落差4)读线的走向，判地形延伸方向5)读线的弯曲，判地形部位6)读线的局部闭合，判高度范围读“北半球中纬度某地等高线示意图”(单位：米)，完成1～2题1．图中河流的流向大致为( )A．先向东，再向东南 B．先向西南，再向南C．先向北，再向东北 D．先向西北，再向西2．该区域的东面临海，区域内有一个村庄夏季能看到海上日出，而冬季看不到，这个村庄可能是图中的( )A．甲村 B．乙村 C．丙村 D．丁村答案 1.C 2.C解析 第1题，河流形成于山谷，其流向与等高线弯曲方向相反，再结合指向标可判断出图中河流先向北流，再向东北流。
第2题，该地位于北半球，夏季日出东北方向，冬季日出东南方向该村庄夏季能够看到海上日出而冬季看不到，说明该村东南部有山地阻挡图中只有丙村东南方向有山地遮挡，在冬季看不到海上日出下图中等高线最大值为500米，最小值为100米，等高距为100米据此完成3～4题3．等高线①和②的海拔分别为( )A．100米 300米 B．200米 400米C．100米 400米 D．200米 300米4．图中③、④、⑤三条河流中画法不正确的有( )A．0 条 B．1 条 C．2 条 D．3 条答案 3.A 4.C解析 第3题，因为河谷处地势最低，则河谷两侧的等高线值为最小值，故①为100米；已知等高距为100米，从而推理②等高线值为300米第4题，河流应位于山谷处，根据等高线“凸高为低，凸低为高”的原则，可知④处比两侧低为河谷而③⑤两处比两侧高为山脊，不可能发育河流考点二 等高线地形图的应用1．等高线与点状地理事物的区位区位要求图示水库坝址应选在等高线密集的河流峡谷处，其次还应避开地质断裂地带库区宜选在河谷地区或洼地、小盆地，依据坝高考虑移民、生态环境等问题港口应建在等高线稀疏、等深线密集的港湾地区，保证陆域平坦、港阔水深，风浪小航空港①应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；②地质条件好宿营地宿营地应避开河谷、河边，以预防突降暴雨造成的山洪；避开陡崖、陡坡，以防崩塌、落石；应选在地势较高的缓坡或较平坦的鞍部宿营2.等高线与线状地理事物的区位区位要求公路、铁路一般要求坡度平缓(尽量与等高线平行)，线路较短，少占农田、少建桥梁，避开陡崖、陡坡、沼泽区、溶洞区等。
翻山公路应绕行(如EHF)或走鞍部(如EMF)引水路线首先考虑从高处向低处引水，再结合距离的远近确定输油、输气管道路线尽可能短，尽量避免通过山脉、大河等，以降低施工难度和建设成本3.等高线与面状地理事物的区位区位要求图示农业生产布局根据等高线地形图反映的地形类型、坡度陡缓，合理布局平原宜发展种植业；山区宜发展林业、畜牧业工业区、居民区选址一般选在靠近水源、交通便利、等高线间距较大的平坦开阔处补充点拨 地形与河流的关系判断水系特征①山地常形成放射状水系；②盆地常形成向心状水系；③山脊常形成河流的分水岭(山脊线)；④山谷常有河流发育(山谷线)；⑤等高线穿越河谷时向上游弯曲(河流处等高线向高处弯曲)，等高线在山脊处向低处弯曲判断水文特征①等高线密集的河谷，流速大、水能资源丰富，在陡崖处形成瀑布；②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关(流域的边界即分水岭)；③河流出山口处常形成冲积扇(洪积扇)考向一 等高线图中“点状地理事物”的选址5月初，几位“驴友”到我国东南部某山区旅游下图为“该山区地形示意图”，图中①～⑥处为露营和观景的备选地点读图回答下题1．最适宜作为露营地的是( )A．① B．②C．③ D．④答案 B解析 ②地位于山谷附近，与河流距离适中，易于取水，并且等高线稀疏，地形平坦开阔，最利于作为露营地。
而①地位于河谷，易受水灾；③地位于陡崖处，不安全；④地位于山顶附近，气温较低，地势较陡2018·北京文综)在乡村振兴计划中，某行政村拟修建的村史馆和培训中心分别位于该村西南部和东北部该村东西宽2千米，南北长1千米，主干道从南向北穿过，河流自东向西流经该村读图，回答第2题2．与上述信息相符的是( )A．甲 B．乙 C．丙 D．丁答案 A解析 A对：甲图中主干道呈南北方向，河流大致呈东西方向，村史馆位于行政村的西南部，培训中心位于行政村的东北部，与材料中描述的信息相符B错：乙图中村史馆位于行政村的东北部，培训中心位于行政村的西南部，与材料中描述的信息不符C错：丙图中主干道呈东西方向，河流大致呈西北—东南方向，与材料中描述的信息不符D错：丁图中主干道呈东西方向，河流大致呈东北—西南方向，村史馆位于行政村的东南部，培训中心位于行政村的西北部，与材料中描述的信息不符读“某区域等高线地形图”，完成3～4题3．近水且受水患影响最小的居民点是( )。
