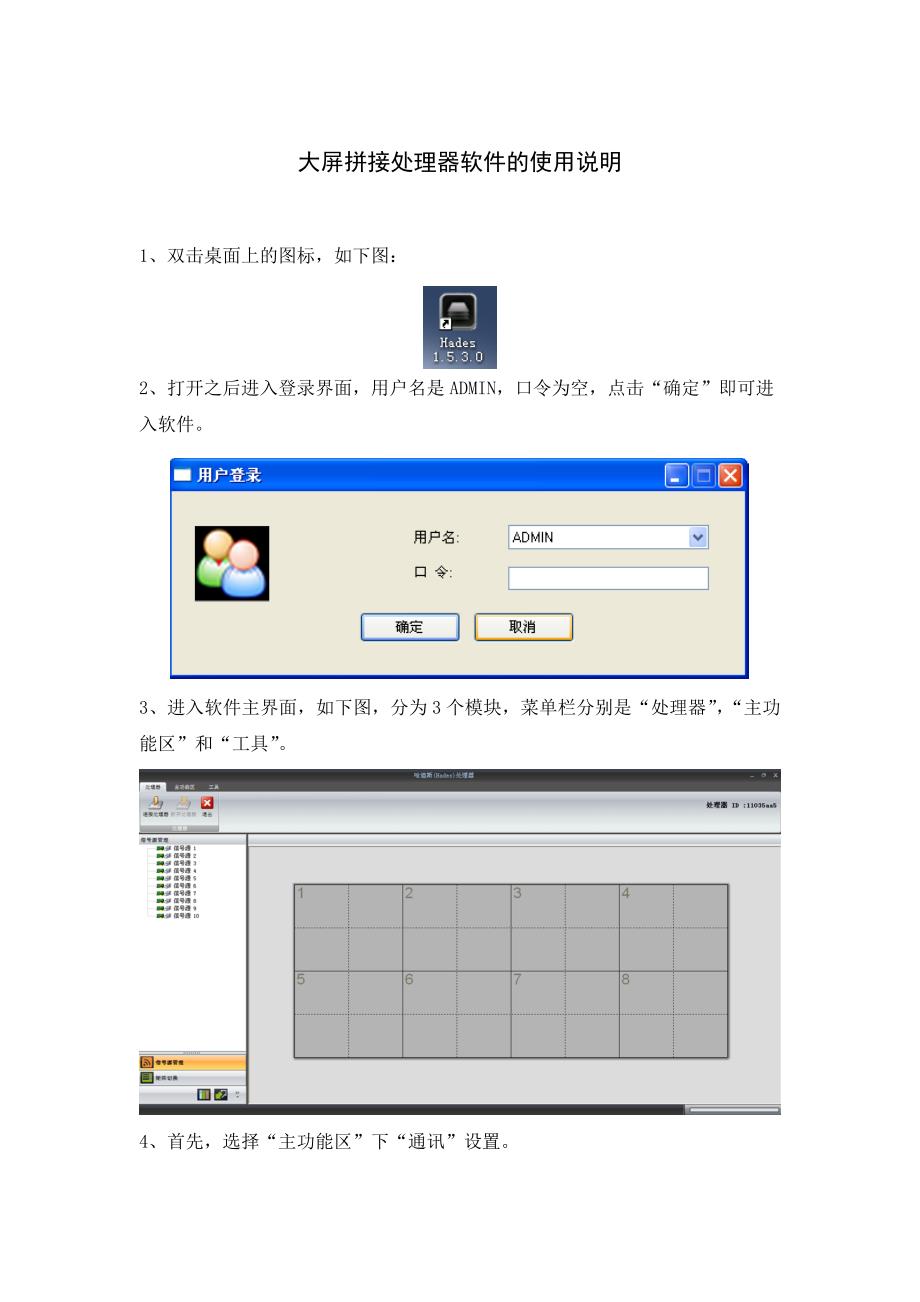

大屏拼接处理器软件的使用说明1、双击桌面上的图标，如下图：2、打开之后进入登录界面，用户名是ADMIN，口令为空，点击“确定”即可进入软件3、进入软件主界面，如下图，分为3个模块，菜单栏分别是“处理器”，“主功能区”和“工具”4、首先，选择“主功能区”下“通讯”设置5、打开“通讯设置”，若是选用NET连接，点击“选用NET连接”，设备默认的IP地址是192.168.1.65 ，端口号是1024若是串口连接的话，点击“选用COM连接”，选用正确的COM口，波特率默认情况下为9600选择完之后，点击“确定”6、设置完硬件的连接，软件上面要点击连接处理切换器7、新建窗口在控制软件的灰色区域，按住鼠标左键，在所想显示的输出屏上一拖，即可布满当前的屏幕出现如图所示界面还可以通过“新开窗口”快捷键来开窗口再双击左边的信号源就可以显示在窗口上 若想改变已开出窗口的大小及位置，可以通过两种方式：a、通过鼠标对已开窗口进行拖放具体方法：把鼠标移至所开窗口的右下方边缘处，当鼠标变成“<—>”时，按下鼠标左键，对窗口进行拖拽，到合适的大小后，松开鼠标左键将鼠标放在所开的窗口上，这时按下鼠标左键，移动鼠标，窗口会被移动，到合适的位置时松开鼠标。
但这种方法只能粗略的调整其大小及位置，要想精确的调整，必须要通过第2种方式b、将鼠标放在要调整的窗口上，右击鼠标选择“属性”，出现如图所示界面，通过“宽度”及“高度”来精确调整要关闭一个窗口，可以通过单击窗口右上角的“X”来实现，同时也可对窗口进行放大缩小快捷操作窗口之间的层次关系窗口建立完成之后，其层次关系可以通过一下操作来改变：如图所示，通过选择“置顶”和“置底”来改变窗口之间的层次关系要将所有的窗口都关闭，右击选择“ 关闭所有窗口” 8、测试设备是否建立通信连接，测试显示终端（屏幕）的颜色和网格9、用户管理用于管理操作员的操作权限的设置，通过该设置可对控制软件进行登陆口令，登陆人员进行设置10、屏幕开关机设置：大屏开关采用“桌面按钮”（操作台上红色的按钮）一键开关，配备有电源时序器，可以逐屏开启（关闭）11、常见故障分析Ø 如果POWER灯不亮，操作无反应，可能电源供电不正常Ø 输出的画面无显示的原因： 1. 没有信号输入； 2. 拼接屏输出信号源不对解决方法：1．检查输入信号，确认输入信号通道正常；2. 确认OUT连接为输出设备，IN连接到输入设备；3. 重启大屏，观察信号源的输入是否为“HDMI”Ø 画面出现偏色现象的原因：1. 接口没有接好，松动导致接触不良； 2. 信号线缆损坏； 3. 显示设备色彩调节不正确； 4. 使用软件调色不正确。
解决方法： 1. 接口连接后，请拧紧螺栓，防止因为拉扯导致的松动； 2. 请更换HDMI线； 3. 参照显示设备的使用说明书，调节显示设备的色彩平衡；4. 通过控制软件重新调整色彩Ø 画面在显示设备中显示不全，出现黑边现象原因：1. 您的显示设备对信号做了后端切除； 2. 您通过控制软件调整了图像的位置过多解决方法： 1. 按照显示设备的使用说明，在软件里调到默认设置； 2. 通过控制软件，重新调整好图像的位置，取得您需要的效果。
