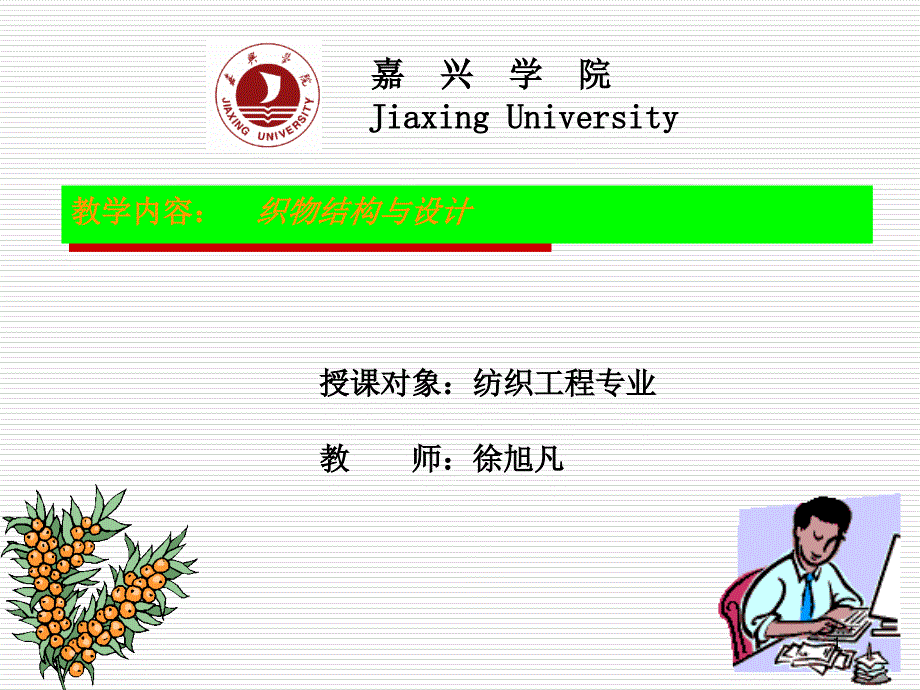

1,教学内容： 织物结构与设计,嘉 兴 学 院 Jiaxing University,授课对象：纺织工程专业 教 师：徐旭凡,2,一教学目的及要求 掌握织物上机图的画法及相互关系；了解织物分析的基本内容及步骤 二教学重点和难点 上机图的画法及相互关系 三学时分配：4学时 四授课方式：课堂讲授为主；组织1个学时的现场教学,3,上机图：表示织物上机织造工艺条件的图解 一、 织物上机图的组成 由组织图、穿筘图、穿综图、纹板图四部分组成，并按一定位置排列而成第二章 织物分析与上机图,4,第二章 织物分析与上机图,5,6,7,常用的排列方式有：,,,第二章 织物分析与上机图,8,二、上机图的画法 （一）组织图：略 （二）穿综图 1定义：表示织物所需综页数及组织图中各根经纱穿综顺序的图解 2穿综原则： 沉浮规律相同的经纱一般穿入同一页综片，有时也可穿入不同综片； 沉浮规律不同的经纱必须分穿在不同的综页内； 一根经纱一般只能穿入一页综片的一根综丝（有极少例外） 综页：分单列式和复列式（24列）一页综框上各列综片的运动规律相同9,3穿综图画法 与组织图位置对应 每1纵行表示1根经纱，纵行数组织图中经纱根数 穿综循环经纱数。
每1横行表示1页综片（或1列综丝），横行数综页数或综丝列数 穿综图至少画一个穿综循环第二章 织物分析与上机图,10,,4穿综方法（常用方法） （1）顺穿法：把一个组织循环中的经纱逐一顺次穿入各页综片内第二章 织物分析与上机图,11,所需综片页数Z穿综循环经纱数rRj 适用：经密较小的简单组织和某些小花纹组织织物，既Pj、Rj均较小 若组织较复杂， Rj大，则综片页数Z多，受织机（开口机构）限制，上机、织造困难 此方法的优点是：操作方便，不易穿错第二章 织物分析与上机图,12,,二页复列式飞穿法 四页复列式飞穿法,（2）飞穿法：按经纱顺序间跳式地穿入各列综丝第二章 织物分析与上机图,13,形式：采用复列式综框（每页综框上有24列综丝）或成倍增加单列式综框 r Rj 每页综丝列数 只适应于有梭织机 目的：减小综丝密度，减小综丝对经纱的摩擦，减少经纱断头并利于开口不清 适用：Rj较小而Pj较大的织物如高密府绸、细布、纱卡等,第二章 织物分析与上机图,14,照图穿法 山形穿法,（3）照图穿法（省综穿法）：根据组织图，将沉浮规律相同的经纱穿入同一页综片内可节省用综数目,15,rRjZ 适用：组织较复杂（Rj较大），且有部分经纱运动规律相同的织物。
如小花纹织物 特点：a、省综； b、各片综上综丝数不一定相等，综片负荷不匀， 摩擦不同； c、穿综和织造操作较复杂，不易记忆 实例：如右图所示,第二章 织物分析与上机图,16,（4）间断穿法：由不同的穿综规律划分不同的穿综区（左右），每个区有各自的穿综循环17,（5）分区穿法 若组织中包含两个或两个以上不同组织，或不同性质的经纱织造时，采用分区穿法一般把综框前后分区 各区的综片数，由组织确定 一般：交织多的放在前面；花纹组织放在前面，地组织放在后面第二章 织物分析与上机图,18,分区穿法,,,分区穿法,,,后区 前区,第二章 织物分析与上机图,19,（三）穿筘图：表示钢筘每筘齿穿入的经纱根数的图解第二章 织物分析与上机图,20,1作图 位置：在组织图和穿综图之间 两横格，代表相邻筘齿穿入同一筘齿的经纱涂以连续符号，穿入相邻筘齿的经纱在另一横行涂以连续符号 画至少一个穿筘循环生产中常用数字表示，如2入、4入,第二章 织物分析与上机图,21,2每筘齿穿入数的确定 筘号：每10cm钢筘 （英制：每2英寸）内的筘齿数 同一织物：入数大，筘齿稀，经纱排列不匀，易产生筘路，对经纱磨损小；入数小，筘齿密，经纱排列均匀，但对经纱磨损大； 据经验：棉织物24入，毛织物可达46入。
确定： （1）经密大，穿入数可较大； （2）色织和直接销售的坯布，穿入数应小些；要进行后整理的，穿入数可大些 （3）尽可能使穿入数等于Rj 的约数或倍数 （4）要考虑某些组织的特殊要求如：小花纹组织、凸条组织、纱罗组织、透孔组织等织物的风格要求第二章 织物分析与上机图,22,第二章 织物分析与上机图,1、在设计织物上机图时，原则上应该如何确定穿筘图中每筘齿穿入数？ 答：每筘齿穿入的经纱根数称筘穿入数确定筘穿入数的原则，是既要保证织造的正常进行，又需考虑对织物外观与质量的影响，一般情况下以少为宜影响因素如下： 经纱的线密度：经纱的线密度增大，筘穿入数减少 经纱密度：经纱密度增大，筘穿入数增加23,第二章 织物分析与上机图,组织结构：筘穿入数一般等于织物组织循环经纱数或是其约数(或倍数)透孔组织筘穿入数为一束经纱数重经组织、双层组织、毛巾组织、起绒组织的筘穿入数一般为经纱排列比之和或为其倍数，当经纱排列比之和数值较大时可为其约数对于纱罗组织，同一绞组中的绞经与地经必须穿在同一筘齿中对于锻条手帕，在同一筘幅中筘穿入数可以不同，如平纹处采用2穿入，缎纹处采用4穿入 花式穿筘：利用筘穿入数的变化可设计出别致新颖的条形织物，如在同一筘幅内采用两种或两种以上的筘穿入数，或者空出若干筘齿，使织物经密发生变化，形成新颖的纵条纹织物。
24,,,123045603入,3穿筘方法 （1）平穿：均匀穿筘，用于普通织物； （2）花穿：不均匀穿筘或空筘，用于稀密条织物、透孔织物等 空筘的表示： a.在空筘位置下方以表示； b.以“”等符号表示； c、用数字 “0”表示12103430】3入第二章 织物分析与上机图,25,(四)纹板图：是控制综框提升顺序的图解 是多臂织机植纹钉（或打纹孔）或踏盘织机设计凸轮外形的依据 电子多臂开口织机依此编辑程序（织物组织CAD）来控制综框的运动规律26,1纹板图的位置及做法 （1）位置：一种位于组织图右侧，另一种是位于穿综图的右侧（左手织机）或左侧（右手织机）实际中常用第一种 每一横行：一排纹钉（或一块纹板），对应开一次口，引入一根纬纱纹板图横行数组织图纬纱根数 每一纵行：相当一列纹钉，对应一页综片第二章 织物分析与上机图,27,,,,,,,,,,（2）画法：穿入某页综的经纱的沉浮规律即为该页综 对应纵行的纹板图 特例：顺穿法时，纹板图=组织图28,2纹钉的钉植（以复动式开口机构为例） （1）确定左、右手车 右手车，左龙头；左手车，右龙头 （2）纹板（八角花筒） 一块纹板上有两排纹钉孔，每排纹钉控制一次开口；每排各有16个孔眼，每个孔眼控制一页综片，尽量用靠近机前的孔眼（前综）。
纹板数应大于等于8第二章 织物分析与上机图,29,新型织机上较多采用纹纸链，原理相同，做法不同 采用电子多臂或电子提花，则直接通过电脑输入3）纹钉的钉植（实例）,第二章 织物分析与上机图,30,三、组织图、穿综图、纹板图的相互关系 1三者互相关联，变动1个，其他1个或2个会发生相应变化 在多臂机上，可通过改变穿综方法（或纹板图）来得到不同的织物组织 在凸轮织机上，可通过改变凸轮组合方法或穿综方法来得到不同的织物组织 2以知三者中任意两个，可以求出第三个图,第二章 织物分析与上机图,31,,,（1）已知组织图、纹板图，绘制穿综图 某经纱沉浮规律与纹板图第几纵行相同，该经纱即穿在第几页综上32,已知组织图和纹板图，可求穿综图,,,,,,,,,,,,,第二章 织物分析与上机图,33,（2）已知穿综图，纹板图绘制组织图 穿在某页综上的经纱的沉浮规律该页综对应的纹板图,,,,,,,,,,,,,34,已知穿综图、纹板图绘组织图,,,,,,,,,第二章 织物分析与上机图,35,,,第一节 上机图,,,织物的上机图（looming draft）是指表示织物织造工艺条件的图解一、上机图的构成,,图2-l 上机图的组成及布置,第二章 织物分析与上机图,36,,第一节 上机图,,,一、上机图的构成,,（一） 组织图 织物中经纬纱浮沉规律一般用组织图来表示。
二） 穿综图,用来表示组织图中各根经纱穿人各页综的顺序三）穿筘图,用以表示每筘齿穿入的经纱根数穿入数尽可能等于组织循环经纱数或是组织循环经纱数的约数或倍数 每扣齿内穿入数多少，应根据织物的经密、线密度及织物组织等来确定第二章 织物分析与上机图,37,,,,,,第二章 织物分析与上机图,穿筘还可以用文字说明、加括号或横线以及其他方法表示在穿筘图上，空筘处以符号“ ”表示,用数字表示时，空筘用“0”表示， 1210343012103430入或在工艺单中只画穿综图和纹板图，空筘可在穿综图上以空白方格“口”表示，图（c）所示38,,第一节 上机图,,,,纹板图是控制综框运动规律的图解，对多臂开口机构，是植纹钉的依据，对踏盘开口装置是设计踏盘外形的依据纹板图位于组织图右侧，图所示，每一纵行代表对应一片综，所以，纹板中的纵行数应等于穿纵图中的横行数顺序从左向右；其横行数等于组织图中横行数顺序自下而上 纹板图的画法是根据组织图中经纱穿入综片的次序依次按该经纱组织点交错规律绘入纹板图对应的纵行内第二章 织物分析与上机图,（四）纹板图,纹板图是控制综框运动规律（综框的升降次序）的图解39,,,第一节 上机图,,,,二、穿综方法及其应用,穿综的目的主要使经纱根据设计组织图的要求穿入各页综内，以便形成梭口投入纬纱而形成织物。
穿综方法应根据织物组织、原料、密度和操作情况而定，但无论使用何种穿综方法，其穿综原则为：把交织规律相同的经纱穿人同一页综内，也可穿人不同的综内，而不同交织规律的经纱必须分别穿人不向的综内穿综图至少画出一个穿综循环 ， 综框负荷均匀一） 顺穿法（straight draft）,（二）飞穿法（skipped draft）,这种穿法多数在织物经密很大而经纱循环数较小的场合下采用将一个组织循环中的各根经纱依次连续地穿人所有各页综内，然后再重复以上穿综次序第二章 织物分析与上机图,40,,第一节 上机图,,,,二、穿综方法及其应用,,图2-2 顺穿法示意图 图2-3 飞穿法示意图,第二章 织物分析与上机图,41,,第一节 上机图,,,,二、穿综方法及其应用,（三）照图穿法（broken draft）,织物中可将运动规律相同的经纱穿人同一页综内，这样可以减少使用的综页数，因此，这种方法又可称为省综穿法或照图穿法当织物组织中有对称因素时，这样的穿法又可称为山形穿法或对称穿法图2-4 照图穿法示意图,第二章 织物分析与上机图,42,,,第一节 上机图,,,,二、穿综方法及其应用,（四）分区穿法（divided draft）,这种穿法是把所有综页分成若干区，各区中所包含的综页数可以相同也可以不同。
当织物中包含若干各不相同的组织时，便采用分区穿法如条格花纹织物、重经组织织物以及多层组织织物等适合不同组织不同原料经纱的上机工艺,（1）原则：,将提升次数多的经纱组织穿在前综； 将纱线质量差的一组经纱穿在前综2）用途：,适用于组织中包含多种的组织或多种经纱的织物第二章 织物分析与上机图,43,,,第一节 上机图,,,,二、穿综方法及其应用,（四）分区穿法（divided draft）,图2-5 分区穿法示意图,第二章 织物分析与上机图,44,,,第一节 上机图,,,,三、上机图的相互组成关系,（一） 已知组织图和穿综图绘纹板图,1沿横行绘纹板图,2沿纵行绘纹板图,,图2-6 已知组织图和穿综图作纹板图,第二章 织物分析与上机图,45,,,第一节 上机图,,,,三、上机图的相互组成关系,（一） 已知组织图和穿综图绘纹板图,1沿横行绘纹板图,2沿纵行绘纹板图,,第二章 织物分析与上机图,(a) (b) 。
