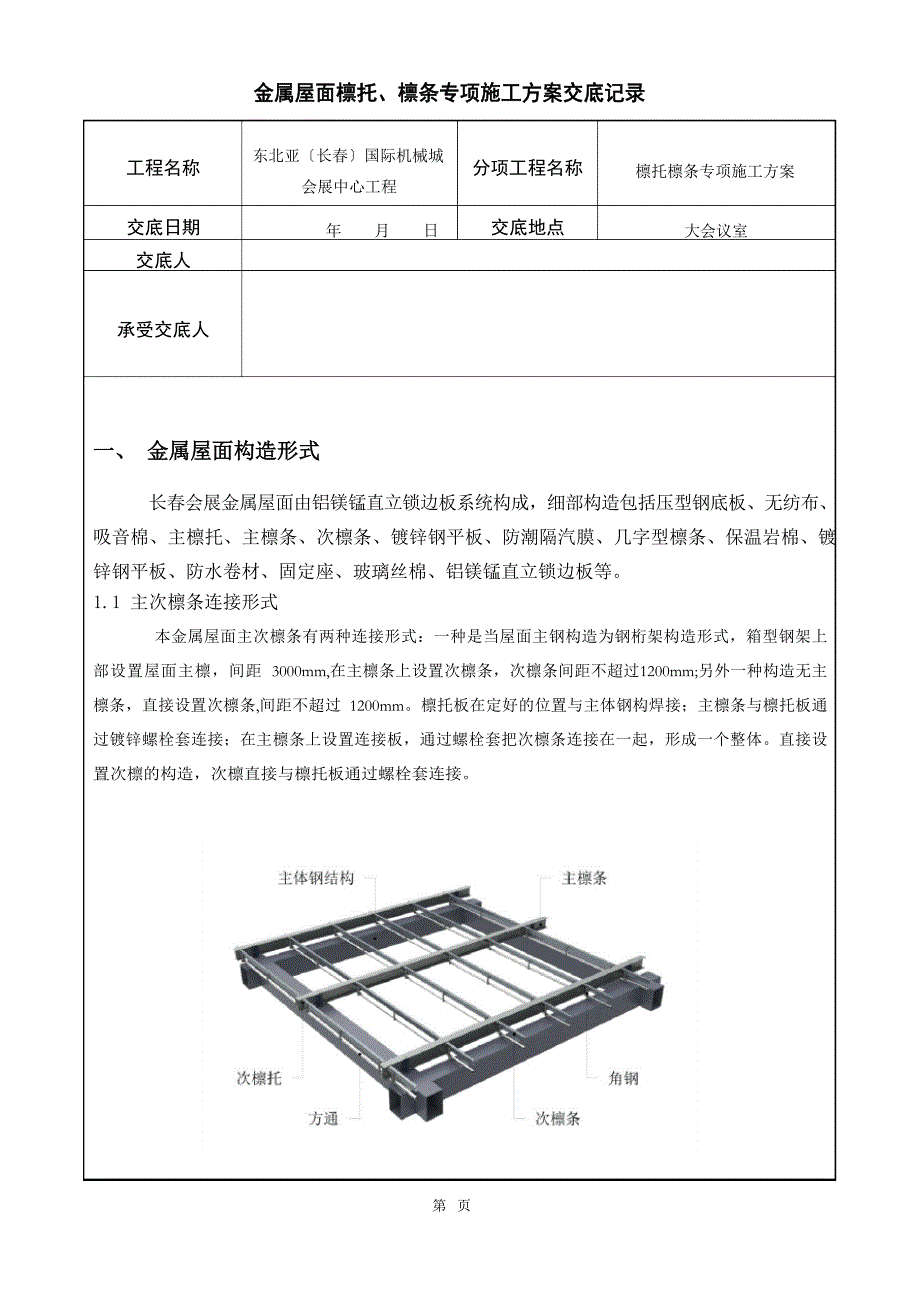

金属屋面檩托、檩条专项施工方案交底记录第 21 页工程名称交底日期交底人东北亚〔长春〕国际机械城会展中心工程年 月 日分项工程名称交底地点檩托檩条专项施工方案大会议室承受交底人一、 金属屋面构造形式长春会展金属屋面由铝镁锰直立锁边板系统构成，细部构造包括压型钢底板、无纺布、吸音棉、主檩托、主檩条、次檩条、镀锌钢平板、防潮隔汽膜、几字型檩条、保温岩棉、镀锌钢平板、防水卷材、固定座、玻璃丝棉、铝镁锰直立锁边板等1.1 主次檩条连接形式本金属屋面主次檩条有两种连接形式：一种是当屋面主钢构造为钢桁架构造形式，箱型钢架上 部设置屋面主檩，间距 3000mm,在主檩条上设置次檩条，次檩条间距不超过1200mm;另外一种构造无主檩条，直接设置次檩条,间距不超过 1200mm檩托板在定好的位置与主体钢构焊接；主檩条与檩托板通过镀锌螺栓套连接；在主檩条上设置连接板，通过螺栓套把次檩条连接在一起，形成一个整体直接设置次檩的构造，次檩直接与檩托板通过螺栓套连接檩条连接形式本方案适用东北亚〔长春〕国际机械城会展中心金属屋面工程屋面檩托及檩条安装施工二、编制依据序号文件依据/标准名称编号1《东北亚〔长春〕国际机械城会展中心工程招标文件》/2《东北亚〔长春〕国际机械城会展中心工程招标图纸》/3《东北亚〔长春〕国际机械城会展中心工程答疑文件》/4《东北亚〔长春〕国际机械城会展中心工程设计图纸》/5《东北亚〔长春〕国际机械城会展中心工程图纸会审记录》/6东北亚〔长春〕国际机械城会展中心金属屋面工程施工组织设计/7《钢构造设计标准》GB50017-20228《钢构造施工标准》GB520229《钢构造工程施工质量验收标准》GB50205-202210《建筑工程施工质量验收统一标准》GB50300-202211《钢构造焊接标准》GB50661-202212《低合金高强度构造钢》GB/T1591-202213《构造用无缝钢管》GB/T8162-202214《紧固件螺栓和螺钉》GB/T5277-198515《紧固件公差螺栓、螺钉、螺柱和螺母》GB/T3103.1-202216《紧固件机械性能螺栓、螺钉和螺柱》GB/T3098.1-202217《建设工程工程治理标准》GB/T50326-202218《工程测量标准》GB 50026-202219《钢构造防腐蚀涂装技术规程》CECS 343-202220《钢管构造技术规程》CECS280-202221《建筑机械使用安全技术规程》JGJ33-202222《建筑施工高处作业安全技术标准》JGJ80-202223《建筑施工安全检查标准》JGJ59-202224《施工现场临时用电安全技术标准》JGJ46-2022三、施工预备3.1 技术预备做好图纸二次深化设计工作，组织图纸会审和技术交底，充分理解设计意图。
3.2 材料预备名称规格材质数量〔吨〕主檩条H250x200x6x14mmQ345B60主檩条H250x200x4.5x8mmQ345B92次檩条C180*70*20*2.5Q345B64次/封边檩条250x150x4mmQ345B869转换角钢L30x4mmQ235B14转换角钢L50x5mmQ235B38几字型檩条30x50x70x30x3mmQ235B292注:材料表仅为金属屋面系统材料，不包括其他系统檩托及檩条材料分区域加工，分批次运至现场后，依据指定堆场进展存放，堆放时下部垫支撑木并对构件进展标识；设防雨措施檩托构件进场后，质检人员对相关资料及构件自检合格后，上报监理人员对进场构件进展抽查检验材料有如下几个方面：（1） 需对合格证、质量证明书、外观、规格、级别、数量等依据标准规定进展验收2） 檩托及檩条加工符合深化图纸及设计要求3） 檩托焊接所用焊接材料及檩条连接的螺栓各项指标应符合现行国家标准和设计要求3.3 机具预备序号 名称规格 数量工作职责范围 备注1沟通焊机400A4檩托点焊/焊接2二保焊机500A6檩托点焊/焊接3手推车/2檩托倒运4全站仪/2檩托测量定位5水准仪/2檩托测量定位/////6烘干箱150kg1檩托点焊/焊接7钢卷尺7.5m4檩托测量定位8对讲机/8檩托安装925t 吊车25t4檩条吊装10电动扳手/30螺栓固定11开口〔套筒〕/20螺栓固定12钢丝刷/10焊缝打磨///////3.4 作业条件屋面钢梁安装完成并检查符合要求；安全措施〔生命线拉设、安全平网铺设〕到位；气候条件满足安装要求；安装所需的场地及电源落实到位。
3.5 人员预备时间操作人员打算20228910111起重工122424122测量工44443焊工142828144普工408080605油漆工48846检查工33337电工3333合计80150150100治理人员打算时间2022891011操作人员：焊工、测量工、起重工、油漆工、普工、检查工等治理人员：技术员、测量员、质检员、工长等1技术员12212测量员24423质检员11114工长2442合计6111163.6 檩条安装施工流水由于本工程工期紧，屋面施工必需在钢构造施工时插入施工，总体施工挨次是由中心区域向外檐推动施工，推动过程中各道工序在各区段间形成挨次流水如下图檩条安装施工流水示意图四、施工部署1. 檩托安装思路依据长春会展屋面构造形式，檩托及檩条安装安装思路如下：搭设通道+拉设生命线+铺设安全平网+测量放线+复核+高空安装+检验2. 檩托安装重点序号类别重点1测量把握轴线/标高把握2质量把握焊接工艺参数/焊接材料选择3安全把握檩托高处施工安全把握；3. 檩托安装进度及保障措施长春机械会展屋面檩托及檩条安装工期从 2022 年 9 月 1 日至 2022 年 10 月 30 日，共计60 日历天。
进度保证措施如下：1） 确保会展馆檩托构件及檩条依据现场安装进度打算准时进场依据现场安装进度打算和屋面安装挨次，工厂预制分主次先后进展预制运输，同时委派工程工程协调人员驻厂监视，确保现场安装与工厂预制信息统一并协调一旦工厂预制产生偏差，准时要求工厂实行具体的抢工措施，如：暂停其余工程构件加工；实行三班倒等制度2） 确保现场安装机具数量到位3） 确保施工人员满足要求4） 确保现场施工用电负荷满足施工要求5） 以施工质量保证檩托安装进度6） 以安全施工保证檩托施工进度檩托施工过程中，安全人员需旁站监视，对不符合要求的安全行为准时进展制止，提前做好危急源辨识及防范工作五、檩条安装施工工艺1. 檩托及檩条安装工艺( 檩条安装工艺如以下图所示：)屋面标准构造主次檩条安装工艺流程图2. 檩托及檩条安装2.1 檩托及檩条安装测量把握a. 主次檩条测量放线原则① 按深化设计檩条布置及测量把握网，依据各分区施工的先后，分别对各分区各单元内进展测量② 依据建好的模型提取坐标值，将主檩条的理论坐标值通过全站仪投射到钢构造托上，并用记号笔标注；③ 测量多个点位，并用激光仪将这些点位连成一条直线，直线与球托相交的点即为檩托版的位置，以此原理来确定主檩条的安装位置；④ 次檩条定位，将次檩条坐标投射到主檩条外表，并将点位连成通常直线，这条直线就是次檩条的安装基准线，以此基准线进展施工。
b. 测量定位并标识先依据总包供给的桩点，引测基准点，然后依据模型尺寸承受全站仪确定每一个檩托或主檩条的具体位置并做好划线标识c. 钢构造安装精度复核及调整檩托、主次檩条安装前需再次对基层钢构造标高进展检查，如觉察有影响檩条安装质量的施工误差存在，必需进展调整，直到符合屋面板安装要求才能进展檩托安装① 对檩托板要求因屋面在构造每一节点处均与屋面曲面相切，因此檩托板必需位于相应钢构造节点的曲面法线方向，严禁做成竖直方向沿曲线弧度方向，檩托板的中心点投影应当为一条直线② 钢构造误差调整措施钢构造误差调整，主要实行调整主、次檩条高差来进展的，檩托板开竖向长形孔，檩条开横向长形孔，两者之间承受栓接方式连接，可调整范围±25mm，确保主、次檩条沿水平、垂直方向都可以进展误差调整檩条误差调整形式檩托板开竖向长孔， 次檩条开横向长孔， 竖直、水平调整范围±25mm特别区域高差超过檩托板的调整范围，需要另外加工一些非标准的檩托板，在标准檩托板的根底上+h 或者-h 高度，以便于现场调整钢构造误差使用次檩条误差调整形式檩托板的高差范围一般在-50、-100、-150、-200、+50、+100、+150、+200mm2.2 檩托及檩条安装步骤a. 地面将檩托及局部连接板用螺栓临时固定于主檩条上，随檩条吊装至高空固定安装。
b. 将檩条两端用吊带绑扎好，用 25t 吊车或塔吊直接调运至钢构造屋面安装位置c. 安装时桁架的安装位置上一个安装饰分别有两个安装工人骑在构造上安装，待檩条提升到主体刚构造上划线标记处后，依据主构造划的十字线对应檩条的中心位置安装檩条串吊安装图d. 檩条安装过程承受串吊安装，削减吊车起回臂杆次数，可大大提高安装效率e. 放好位置后用水平尺确定是否倾斜，待安装位置、误差。
