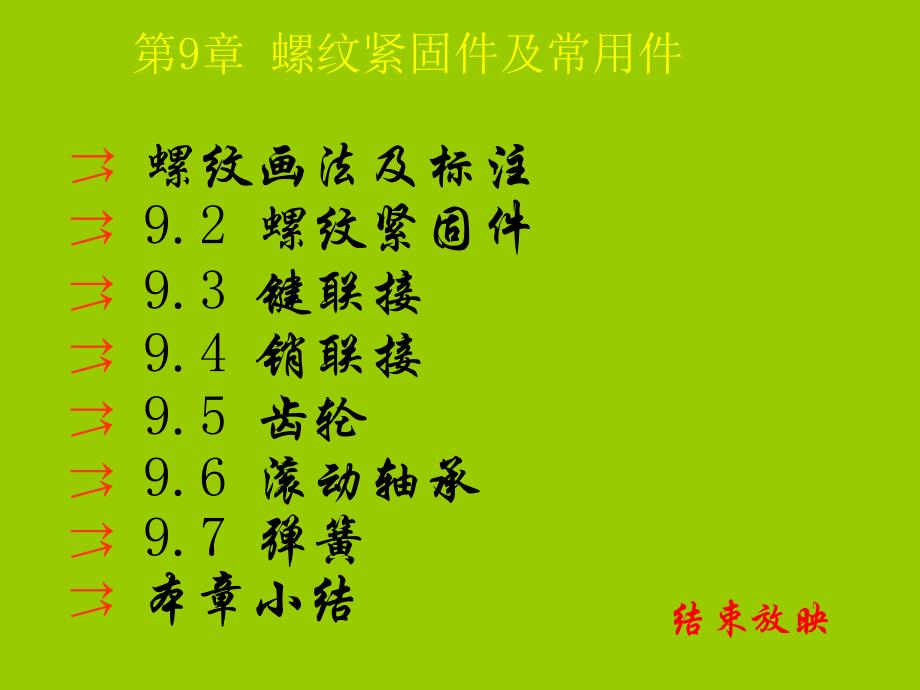

第9章 螺纹紧固件及常用件 螺纹画法及标注 9.2 螺纹紧固件 9.3 键联接 9.4 销联接 本章小结结束放映 9.5 齿轮 9.6 滚动轴承 9.7 弹簧9.1 螺纹画法及标注一、螺纹的形成、结构和要素 螺纹的形成AA1导程螺旋线一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面作螺旋运动，则得到一圆柱螺旋体 螺纹制在零件外表面上的螺纹叫外螺纹制在零件孔腔内表面上的螺纹叫内螺纹车外螺纹车内螺纹工件卡盘车刀 螺纹的加工方法 螺纹的要素 螺纹的牙型三角形 在通过螺纹轴线的剖面上，螺纹的轮廓形状梯形锯齿形常用的有：牙型 螺纹的大径、小径和中径大径：与外螺纹牙顶或内螺纹牙底相切的假 想圆柱面的直径，分别用D、d表示小径：与外螺纹牙底或内螺纹牙顶相切的假 想圆柱面的直径，分别用D1、d1表示牙底牙底牙顶牙顶小径大径 外螺纹内螺纹牙顶牙底牙底牙顶大径 D、d小径D1、d1中径D2、d2螺纹的中径： 一个假想圆柱的直径该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方 螺纹的线数n 沿一条螺旋线形成的螺纹叫做单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹叫做多线螺纹单线螺纹双线螺纹 螺距和导程 螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离Ph称为导程单线螺纹：P=Ph多线螺纹：P=Ph/n=导程螺距螺距导程 螺纹的旋向右旋(常用)左旋注意：只有上述各要素完全相同的内、外 螺纹才能旋合在一起联接螺纹传动螺纹MGTrB粗牙细牙螺 纹管 螺 纹梯形螺纹锯 齿 形 螺 纹普 通是最常用的联接螺纹用于细小的精密或薄壁零件用于水管、油管、气管等薄壁管子上，用于管路的联接用于各种机床的丝杠，做传动用只能传递单方向的动力螺 纹 种 类特征代号外 形 图用 途常用的几种螺纹的特征代号及用途牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈螺纹终止线用粗实线表示当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30不论是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线三、螺纹的规定画法 外螺纹画法 大径线画粗实线 倒角圆不画小径圆约画3/4圈外螺纹剖视画法：小径大径AA螺纹终止线画一小段剖面线画到大径线AA小径线画细实线且画到倒角内小径0.85d螺纹终止线画粗实线螺纹终止线 内螺纹画法 大径线画细实线 小径线画粗实线 倒角圆不画大径圆约画3/4圈剖面线画到小径线即粗实线位置AAAA120不穿通螺纹孔的画法:钻孔1180.5D攻丝容易出错的地方C2 螺纹局部结构的画法与标注 倒角 退刀槽C2C2bb 螺纹牙型的表示 重合画法 移出局部放大5:1 螺纹相贯的画法 螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
AA 螺纹连接的画法AA旋入深度画图要点： 大径线和大径线对齐；小径线和小径线 对齐 旋合部分按外螺纹画；其余部分按各自 的规定画按不剖画内、外螺纹剖面线方向相反为什么？画图步骤： 画外螺纹 确定内螺纹的端面位置 画内螺纹及其余部分投影四、螺纹的标注 标注的基本格式特征代号 公称直径导程(P螺距)旋向公差带代号 旋合长度代号粗牙螺纹不标注螺距旋合长度为中等时，“N”可省略右旋螺纹不用标注旋向，左旋时则标注LH右旋左旋长：L 中等：N短：S中径和顶径公差带代号公差带代号应按顺序标注中径、顶径公差带代号单线螺纹 导程(P螺距)螺距改为 标注示例M202LH5g6gS普通螺纹大径d20螺距P2 (细牙)短旋合长度顶径公差带代号左旋中径公差带代号例1：例2：Tr4014(P7)7HL梯形螺纹大径D40导程14螺距P7线数2中径、顶径公差带代号长旋合长度右旋M202 标注方法M20-7HG1 记住：尺寸界线应 从大径引出！尺寸界线 应从何处引出?注：G右面的数字不是管螺纹的大径，而是它的尺寸代号外螺纹管螺纹1内螺纹9.2 螺纹紧固件 六角螺母标记示例：螺母 GB/T 6170 M122d0.8d 简化画法：国标号螺纹规格 常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈等。
由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记标记方法按“GB”有关规定其中：d=螺纹大径一、螺纹紧固件的画法 六角头螺栓标记示例：螺栓 GB/T 5780 M1280简化画法：螺栓长度 垫圈标记示例：垫圈 GB/T 97.1 12简化画法：规格指用于M12的螺栓或螺钉0.15d 1.1d 2.2dd（由设计决定）0.7d 2d0.1d45l 螺钉标记示例：螺钉 GB/T 65 M12l0.2d0.3d1.5dd0.6dl2d0.1d45开槽圆柱头螺钉简化画法： 螺栓装配图的简化画法二、螺纹紧固件装配图的画法l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚 螺栓、垫圈、螺母按不剖画 螺栓的有效长度按下式计算计算后查表取标准值 两块板的剖面线方向相反t1l0.3d t2 被连接件的孔径画图步骤：先画俯视图较方便 螺钉装配图的简化画法tbml0.5d bm: 钢： bm=d铸铁或铝: bm=2d螺钉长度：l计=bm+t允许将螺纹画到底常见的几种错误画法：螺钉末端应画到什么位置？螺纹终止线应画到什么位置？小径线未对齐应为?度倾斜?度剖面线画到?位置画在何处？粗、细线 螺柱联接装配图的比例画法tbmll计= t bm同螺钉,由被联接件的材料决定。
螺柱长度: 紧定螺钉联接装配图的比例画法0.2d2.5:1d0.4d0.25d 2.5:1 柱端紧定螺钉利用端部小圆柱插入机件上的小孔或环槽起定位、固定作用 紧定螺钉分锥端、柱端、平端三种 锥端紧定螺钉靠端部锥面顶入机件上的小锥坑起定位、固定作用 平端紧定螺钉靠其端平面与机件的摩擦力起定位作用 小 结 一、在螺纹的规定画法中，要抓住三条线牙底用细实线表示 (用手摸不着的直径)螺纹终止线用粗实线表示注意剖视图中剖面线的画法二、螺纹标注的目的，主要是把螺纹的类型和 参数体现出来尺寸界线要从大径引出牙顶用粗实线表示 (用手摸得着的直径)三、螺栓、螺钉、螺柱、螺母、垫圈都是标准 件，掌握其联接装配图的简化画法，注意 比较它们的相同点和区别掌握其标记内 容四、会查阅螺纹及螺纹连接件的标准手册。
