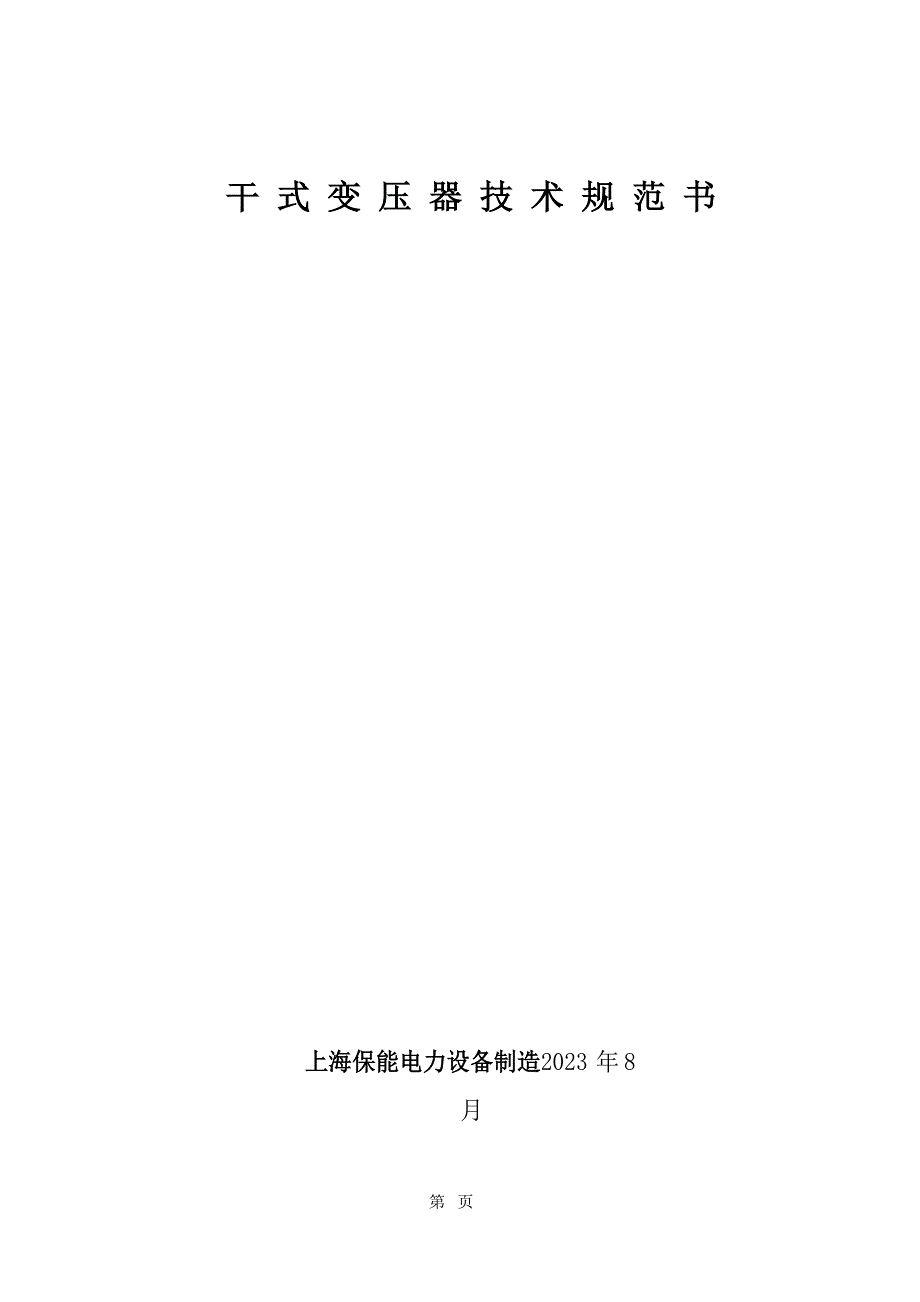

干 式 变 压 器 技 术 规 范 书上海保能电力设备制造2023 年 8 月第 1 页1 标准干式变压器遵循的主要现行标准IEC 76-1, 76-2, 75-3, 76-4, 76-5 《电力变压器》IEC 726 《干式变压器》IEC 551 《变压器和电抗器噪音测量》GB1094-1996《电力变压器》GB6450-1986《干式变压器》GB10228-2023《三相干式变压器技术条件》GB311.1《高压输变电设备的绝缘协作》GB311.2《绝缘协作 第2局部: 高压输变电设备的绝缘协作使用导则》GB311.6《高电压测量标准空气间隙》GB5582 《高压电力设备外绝缘污秽等级》GB16927 《高电压试验技术》GB/T 10088-2023 《6kV~500kV 级电力变压器声级》GB4208-2023 《外壳防护等级》GB191 《包装贮运标志》2 设备技术要求2.1 干式变压器主要技术参数2.1.1 额定容量(绕组最高温升 100 K 时)、电压比、接线组别、短路阻抗和低压绕组接地方式见下表：表 5.1.1序变压器额定容量短路电压比〔kV〕 接线组别号名称〔kVA〕阻抗1变压器4006.3±2×2.5%/0.4D,yn116%2.1.2 额定频率2.1.3 相数2.1.4 冷却方式2.1.5 绝缘水平2.1.5.1 高压绕组50Hz三相AN/AF(100%/150%)a. 最高电压 7.2kVb. 额定雷电冲击耐压〔峰值〕 60kV第 3 页c. 额定短时工频耐压 1min〔有效值〕5.1.5.2 低压绕组25kVa. 额定雷电冲击耐压〔峰值〕 10kVb. 额定短时工频耐压 1min〔有效值〕 3kV2.1.6 泄漏比距(最高工作电压下)： ≥2.5cm/kV2.1.7 绝缘等级：H 级考核〔最高温升 125Ｋ，温度极限 180℃〕，F 级运行〔最高温升 100Ｋ，温度极限 155℃〕2.1.8 当变压器投入风扇运行即冷却方式为 AF 时，变压器能在 150%额定容量下长期连续运行。
2.1.9 变压器为无载调压开关2.2 具体技术条件2.2.1 一般特点2.2.1.1 我公司供给的干式变压器为三相、双线圈、铜导体、无载调压、浇注式、薄绝缘、空气自冷加风冷2.2.1.2 受安装场地的限制，在变压器安装时，可便利拆卸外壳2.2.1.3 一样标准的变压器，机械部件可以互换2.2.1.4 干式变压器带外壳，外壳防护等级依据客户要求定制2.2.1.8 变压器可随时投入电网运行，停运一段时间后，应不需枯燥而直接投入电网安全运行2.2.1.9 寿命年限：在正常运行和修理条件下 30 年2.2.1.10 变压器具有阻燃性能，不自燃，着火时，不产生有害气体2.2.1.11 变压器具有良好的绝缘构造，设有轴向风道，散热性良好，保证在封闭的变压器柜内全容量运行时，各部位温升在国家标准 GB6450 规定的范围内变压器设幕帘式通风机，当强迫空气冷却运行时，可提高变压器的容量，且各部位温升仍在国家标准 GB6450 规定的范围内2.3 构造组成2.3.1 绕组干式变压器绕组承受高导电率的铜导体，高压绕组为分段层式线圈，低压绕组为箔式线圈变压器不会因温度的变化在寿命期限内导致线圈外表龟裂变压器有测温装置，承受 Pt100 传感器。
传感器在低压线圈上端靠近铁心处,每相低压线圈温度最高处装设一只 Pt100 传感器2.3.2 铁芯2.3.2.1 变压器硅钢片承受武钢优质矽钢片 30Q-130，每片硅钢叠片均浸渍绝缘漆以削减涡流损耗，铁芯的剪切毛刺和叠装间隙符合国家标准要求，铁芯绑扎夹紧结实、绝缘良好2.3.2.2 铁芯支持在绝缘子上，由一个可拆铁芯接地连接片接地，并有明显接地符号或字样2.3.2.3 变压器铁芯和金属件均有防腐保护层2.3.4 变压器外壳干式变压器外壳是自承式刚性构造，外壳钢板的厚度应满足国标和 IEC 的有关标准变压器外壳高度应与开关柜高度全都外壳承受不锈钢钢板制成，钢板厚≥ 1.2mm2.4 变压器空载损耗和负载损耗变压器空载损耗和负载损耗不得大于 GB/T10228-2023《三相干式电力变压器技术条件》表 1 中空载损耗和负载损耗组 I 的数值2.5 偏差干式变压器的阻抗偏差不应大于额定阻抗的 10%绕组直流电阻不平衡率：相小于 4%，线小于 2%2.6 过激磁力量变压器应能在 110%额定电压时空载长期连续运行105%额定电压时，额定电流下长期连续运行2.7 过负载力量变压器允许过负荷力量符合国家标准和 IEC 干式变压器过负荷导则的要求。
2.8 温升限值(环境温度 40℃)部位绝缘系统温度〔℃〕最高温升〔K〕线圈155100铁芯、金属部件和与在任何状况下不会消灭使铁芯本身、其它部100其相邻的材料件和与其相邻的材料受到损害的温度2.9 干式变压器的测量、掌握、信号2.9.1 三相巡检及最大值显示2.9.2 超温报警〔定值 130 ℃〕2.9.3 超温跳闸〔定值 150 ℃〕2.9.4 传感元件断线报警，温控元件输出接点容量不小于 10VA，温控箱电源 AC220V2.9.5 风机能自启、自停2.9.6 干式变压器应带有温控器，温控器安装于变压器外壳低压侧正面，温控器内供给信号输出接点温控器具备远传、失电永久记忆、故障自动检测及报警2.10 局部放电干式变压器在 1.1 倍最高工作电压下局部放电应不大于 10pC2.11 噪声水平：≤50dB(在离外壳 1m,高度为 1.5m 处测量)2.12 铭牌铭牌供给资料包括以下内容：制造厂的名称、设备型号、设备名称、主要技术参数〔包括额定值、绕组接线图〕、出厂检验编码、出厂日期、工程识别名和重量等2.13.技术数据序号1.规参考参数范单 位数 据数据1)额定容量kVA10002)型号SCB102.电压参数KV1)系统电压kV, rms6.32)电压比kV, rms6.3±2X2.5/0.43)额定频率Hz504)绝缘水平:LI60AC25AC35)雷电冲击耐压606)高压侧kV,峰值7.27)低压侧kV,峰值0.468)额定短时工频耐压第 5 页序号 规 范 单 位 数 据 数 据9)高压侧kV,峰值 2510)低压侧kV,峰值311)阻抗电压(额定电流下)%6.03.电流参数1)额定工作电流 (AN)A, rms91.64/1443.42)空载电流%0.94.损耗1)空载损耗W17702)负载损耗W81303)总损耗W99004)5.冷却方式AN/AF6.材料1)高压线圈(材质，产地)铜材〔上海〕2)低压线圈(材质，产地)铜箔〔河南〕3)铁芯(材质，产地)DQ130-30〔武钢〕4)绝缘材料(材质，产地)树脂〔上海〕7.重量1)本体重量kg28202)本体带外壳重量kg30458.噪音dB(A)≤509.外形尺寸1)本体外形尺寸〔长´宽´高〕mm1485´920´13802)外壳外形尺寸〔长´宽´高〕mm1900´1520´22003 试验3.1 例行试验1) 变压器在出厂前必需进展例行试验。
例行试验依据 IEC 和国家标准的有关标准，包括但不限于以下的：1) 阻抗电压、短路阻抗和负载损耗测量2) 电压比试验和电压相量关系的校定3) 绕组电阻测量4) 铁芯绝缘试验5) 外施耐压试验6) 感应耐压试验7) 空载损耗及空载电流测量3.2 现场试验变压器安装完毕后，应进展以下现场试验〔但不限于〕：1) 阻抗电压、短路阻抗和负载损耗测量2) 电压比试验和电压相量关系的校定3) 绕组电阻测量4) 铁芯绝缘试验5) 外施耐压试验6) 感应耐压试验7) 空载损耗及空载电流测量4 油漆、包装、运输和储存4.1 包装、运输和存储要求4.2 设备制造完成并通过试验后准时包装,否则应得到切实的保护,确保不受污损其包装应符合铁路、大路和海运部门的有关规定4.3 全部部件经妥当包装或装箱后，在运输过程中尚应实行其它防护措施，以免散失损坏或被盗4.4 包装箱上应有明显的包装储运图示标志，在包装箱外应标明招标方的订货号、发货号第 8 页4.5 各种包装应能确保零部件在运输过程中不致遭到损坏、丧失、变形、受潮和腐蚀4.6 包装箱上有明显的包装储运图示标志〔按GB191〕4.7 整体产品或分别运输的部件都适合运输和装载的要求。
4.8 随产品供给的技术资料应完整无缺，供给的文件包括但不限于以下：a. 装箱单b. 产品说明书c. 产品检验合格证书。
