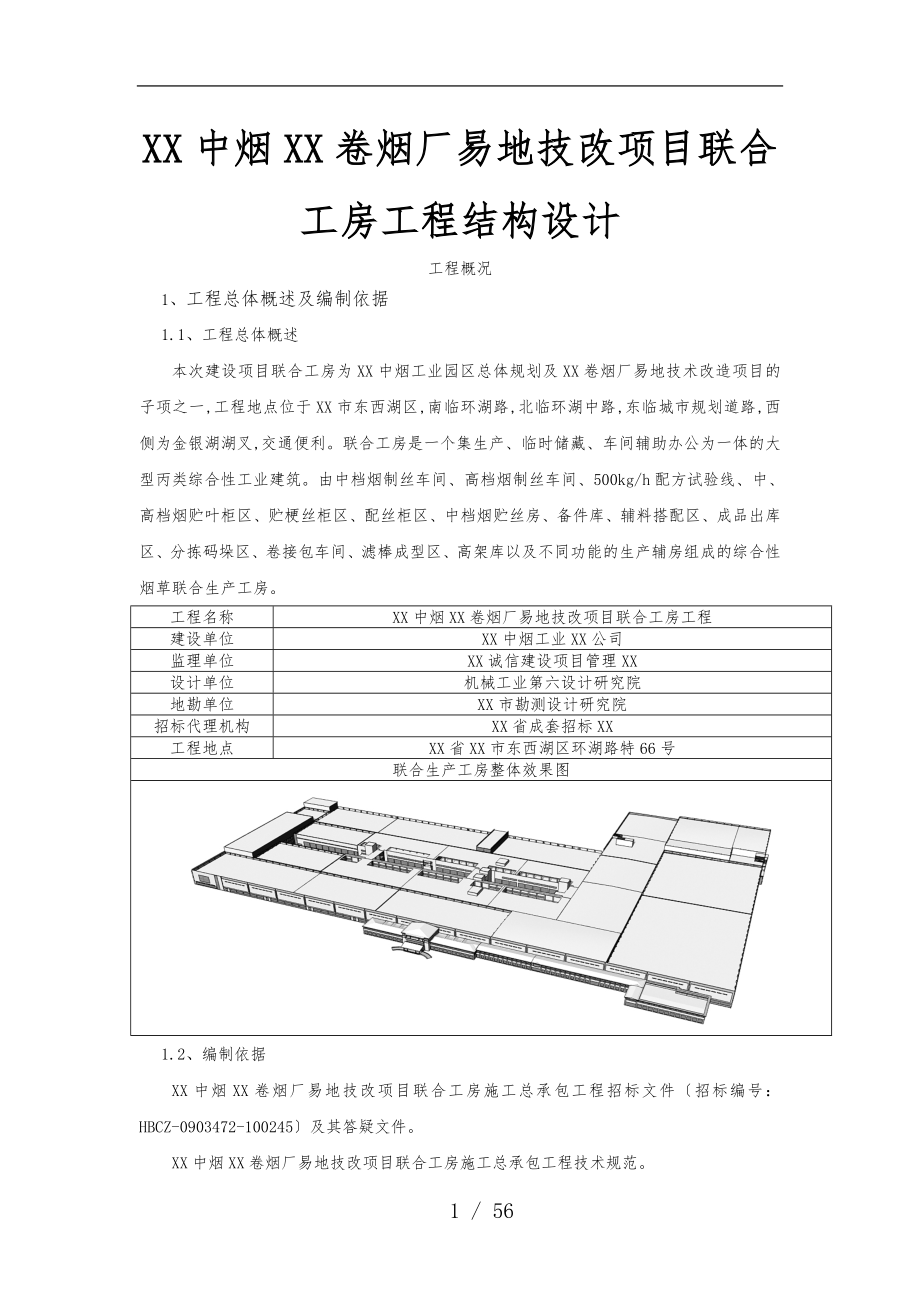

XX中烟XX卷烟厂易地技改项目联合工房工程结构设计工程概况1、 工程总体概述及编制依据1.1、 工程总体概述本次建设项目联合工房为XX中烟工业园区总体规划及XX卷烟厂易地技术改造项目的子项之一,工程地点位于XX市东西湖区,南临环湖路,北临环湖中路,东临城市规划道路,西侧为金银湖湖叉,交通便利联合工房是一个集生产、临时储藏、车间辅助办公为一体的大型丙类综合性工业建筑由中档烟制丝车间、高档烟制丝车间、500kg/h配方试验线、中、高档烟贮叶柜区、贮梗丝柜区、配丝柜区、中档烟贮丝房、备件库、辅料搭配区、成品出库区、分拣码垛区、卷接包车间、滤棒成型区、高架库以及不同功能的生产辅房组成的综合性烟草联合生产工房工程名称XX中烟XX卷烟厂易地技改项目联合工房工程建设单位XX中烟工业XX公司监理单位XX诚信建设项目管理XX设计单位机械工业第六设计研究院地勘单位XX市勘测设计研究院招标代理机构XX省成套招标XX工程地点XX省XX市东西湖区环湖路特66号联合生产工房整体效果图1.2、 编制依据XX中烟XX卷烟厂易地技改项目联合工房施工总承包工程招标文件〔招标编号：HBCZ-0903472-100245〕及其答疑文件。
XX中烟XX卷烟厂易地技改项目联合工房施工总承包工程技术规范XX中烟XX卷烟厂易地技改项目联合工房施工总承包工程工程量清单XX中烟XX卷烟厂易地技改项目联合工房施工总承包工程施工图XX中烟工业园总体规划及XX卷烟厂易地技术改造项目绿色施工要求XX中烟工业园区XX卷烟厂易地技术改造项目—联合工房岩土工程勘察报告2009-勘-075XX中烟XX卷烟厂易地技改项目联合工房施工总承包工程答疑现行国家、地方有关法律、法规及规定现行国家、地方有关规范、规程及验评标准2、 工程概况2.1、 建筑设计概况2.1.1、 基本设计情况建筑面积本工程总建筑面积208811.01m2建筑类别丙类多层综合性厂房建筑高度23.6m耐火等级厂房部分耐火等级一级地下室耐火等级一级防水等级屋面防水等级II级地下室防水等级II级场地类别III类场地抗震设防烈度六度设计年限合理使用年限为50年2.1.2、 建筑设计详细说明主要建筑做法楼地面做法环氧彩砂地面、聚氨酯混凝土耐磨地面、矿物骨料耐磨地面、金属骨料耐磨地面、不锈钢地面、防静电地板、花岗石地面、普通地砖地面、防水地砖地面、强化复合木地板地面、架空双层硬木地面、防油、耐酸环氧砂浆地面、防油混凝土地面、不发火环氧砂浆地面踢脚做法水泥踢脚、环氧涂层踢脚、地砖踢脚、花岗石踢脚、耐酸砖踢脚、耐油砖踢脚、不发火水泥砂浆踢脚、木踢脚〔与木地板配套板材〕、成品不锈钢踢脚、成品铝合金踢脚；踢脚高度均为120mm外墙做法干挂石材外墙面、外挂蜂窝板外墙面、干挂陶板外墙面、丙烯酸弹性外墙涂料顶棚做法轻钢龙骨钢格板吊顶、复合保温吸音吊顶、100厚结构岩棉吸音复合吊顶、铝合金穿孔吸音吊顶、金属条板吊顶、岩棉板保温顶棚、防水防霉涂料顶棚、金属方形格栅吊顶内墙做法防水防霉涂料内墙面、穿孔金属板吸声墙面、有防水面砖内墙面、花岗石内墙面；有水房间墙面,面砖贴至高于吊顶150处,无吊顶房间为3m；所有内墙涂料均为A级油漆涂料工程外露铁件须表面除锈,红丹打底,刷调和漆两度,预埋铁件表面除锈,刷防锈漆两度；所有木门及木构件均先打腻子,刷底油一遍,刷调和漆两度,埋入木料均需浸泡无机硼,防腐等级达到C2级。
屋面卷材防水网架屋面、卷材防水高架库部分屋面、卷材防水现浇RC砼屋面〔屋顶种植屋面人行通道〕、卷材防水现浇RC砼屋面〔上人、有保温〕、卷材防水现浇RC砼屋面〔不上人、有保温〕、卷材防水金属瓦面〔不上人、有保温〕、防水涂料防水现浇RC砼屋面〔不上人、无保温、用于所有钢筋混凝土雨棚〕、细石混凝土屋面〔用于车间内辅房二层顶楼面〕、卷材防水现浇RC砼屋面〔不上人、有保温〕地下室防水做法现浇钢筋混凝土结构自防水及自粘防水卷材墙裙铝合金耐碰撞烤瓷板〔墙裙高1.2m〕2.2、 结构设计概况结构类型框架框排架建筑结构安全等级二级基础类型预应力管桩基础基础设计等级单桩1级其他2级抗震等级钢筋砼框架三级其中IX区框架四级网架车间框排架三级混凝土强度等级圈梁、过梁、构造柱C25垫层C15带型基础、独立基础、满堂基础、桩承台基础C30矩形柱C25、C30、C40异形柱C30板C30、C40雨蓬C30、C40膨胀加强带C40钢筋规格HPB235,HRB335,HRB400,后张法预应力Φs1*7〔8〕-15.2-1860有粘结高强低松弛钢绞线；焊条：HPB235钢筋采用E43系列,HRB335,HRB400采用E50系列钢筋保护层最小厚度〔mm〕受力钢筋的混凝土保护层厚度〔mm〕环境类别板、墙梁柱C25-C45C25-C45C25-C45一152530二a203030三b253535砌体结构±0.000以下采用水泥实心砖,M7.5砂浆±0.000以上除特别注明外均采用加气混凝土砌块,M5混合砂浆。
电梯井维护墙MU10增压灰砂砖,M7.5混合砂浆膨胀带膨胀加强带各区楼板整层混凝土梁、板膨胀带带内、带外均掺加SY-K膨胀纤维抗裂防水剂膨胀加强带的两侧设置一层孔径∅5mm钢丝网,并在200~300mm设一根竖向16mm的钢筋予以加固,其上下均应留有保护层,钢丝与钢丝网、上下水平钢筋及竖向加固筋必须绑扎牢固,不得松动,以免浇筑混凝土时被冲开,造成两种混凝土混合,影响加强带的效果后浇带待后浇带两侧混凝土浇注完两个月后,将两侧的混凝土表面凿毛,再浇灌比设计强度等级高一级的混凝土〔采用加膨胀剂的补偿收缩混凝土〕,振捣密实,并加强养护梁、板中原钢筋仍然拉通后浇带两侧的支撑必须等后浇带浇注完毕后再行拆除预应力梁预应力混凝土采用现场后张法配筋,预应力砼采用C40,钢筋HPB235级、HRB335、HRB400级,预应力筋采用Φs1*7〔8〕-15.2-1860有粘结高强低松弛钢绞线2.3、 机电设备设计概况2.3.1、 电气工程概况系统名称系统简介变配电系统电源从厂外区域变电站引来一路110KV专线、一路110KV非专线至厂110KV变电站各车间变电所变压器分别从厂变电站引出全厂电力系统电能计量实施三级计量。
电力系统低压配电系统采用放射式和多级放射式相结合的方式,对单台容量较大的负荷或重要负荷采用放射式供电消防设备用电采用专用回路供电,双电源供电在末端配电箱处设自动切换装置照明系统照明配电采用放射和树干式配电相结合方式防雷接地二层除尘机房按二类防雷设计,其他建筑物按三类防雷设计接地采用TN-S系统火灾报警及消防联动系统高架库火灾报警系统保护按一级设置,其余按二级设置在厂区北侧东西辅房分别设置卷接包消防控制室和制丝消防控制室,可联动控制所有与消防有关的设备综合布线系统综合布线系统包括联合工房内的办公网子系统、语音网子系统、IP视频监控系统、生产控制网子系统、有线电视子系统、门禁、一卡通及周界防范子系统的信息控制电缆和桥架的敷设自控系统包括公用设备监控及能源计量系统管理中心设置在动力中心,分别设空调系统工作站和能源管理系统工作站控制系统预留报警系统接口2.3.2、 给排水工程概况系统名称系统简介水源厂区生活、生产、消防用水从厂区市政给水管网引两根DN300的给水管,水压为0.28MPa,接至蓄水池厂区给水系统采用三级计量方式给水系统市政给水管供给生产软水、生产清洗用水循环水系统补水和生活用水污废水系统包括生活污水和潜污泵排水。
中水系统生产生活排水,排至污废水处理站处理后作为绿化、浇洒道路、洗车和补充景观用水中水管道应采取防止误接、误用、误饮措施饮水、热水及软水供应饮用水采用电开水器供应卫生间采用电热水器供应车间屋面设太阳能热水器体提供淋浴间热水工艺设备烘丝机可提供余热制备部分热水生产工艺设备用水、循环水系统补水采用软水供应虹吸雨水系统厂房屋面雨水系统为虹吸压力流雨水排水消防给水厂区设消火栓给水、湿式自动喷水给水、预作用自动喷水给水、高压细水雾给水、防火分隔水幕给水2.3.3、 暖通工程概况系统名称系统简介空调系统冷源来自动力中心冷水机组,热源来自动力专业高压蒸汽末端设组合式空调器和风机盘管冬夏季根据车间排风量固定新回风比例,过渡季节加大新风量通风、防排烟系统按防火分区设置机械排烟或自然排烟楼梯间及前室采用机械加压送风排烟或自然排烟工艺设备冷却制冷系统滤棒成型机和卷包机设置风冷专用变频机组提供冷却水,除杂机采用冷水机组提供冷却水工艺排风热回收系统在系统排风和新风管上分别设置喷淋塔,通过液体循环,将热量传递给新风,从而预热新风除尘、排潮系统除尘设备选用模块箱式扁袋除尘器对车间除尘另设负压除尘系统结合使用制丝车间排潮分两部分,一部分车间内处理,一部分引入排潮间,通过除异味设备处理。
2.4、 钢结构工程概况钢结构工程根据实施单位不同分为总承包施工范围及专业分包施工范围,本工程钢结构工程主要由屋盖钢结构梁、网架和钢格栅等组成总承包施工范围：型钢砼热轧H型钢柱H700*300*14*25,安装高度20米内,主要集中在Ⅰ-B区、Ⅴ区、Ⅷ-B区三个区域,总量约23.126t钢梁、钢柱及连接钢板均为Q345B钢,焊条为E50系列；C30砼；连接螺栓为10.9级摩擦型高强螺栓,摩擦面抗滑移系数0.5熔透焊缝等级不低于二级,角焊缝等级不低于三级专业分包承包范围：网架结构网架结构涉及I-A区、II-A区、II-B区、III-A区、III-B区、IV-A区、IV-B区、IV-C区、VII-A区、VII-B区10个分区,最大面积为VII-B区达到15282平方米,最小面积的区域为I-A区1404平方米,网架形式为正放四角锥螺栓球节点网架材料选用Q235B钢,采用高频钢管或无缝钢管；清除氧化皮和锈蚀等污染物,除锈等级达到GB8923-88中的Sa2级,涂环氧富锌底漆两道,吊装完毕后先刷两道环氧云铁磁漆,再刷薄型防火涂料钢格栅主要涉及III-A,B区、IV区、VII区,所有钢材材质为Q235B,热浸锌层厚度大于50μm。
2.5、 场地现状及地质、气象条件2.5.1、 场地现状本工程施工区域,场地比较平坦,桩基础施工基本完成,施工区域周边道路、排水沟已基本成形,现场有业主提供临时用电、用水接驳口,场地周边道路也已成型,具备工程实施条件2.5.2、 工程地质水文概况工程地质条件地形地貌拟建场区位于汉口金银湖区环湖路与环湖中路之间,场区内原为湖塘及菜地,现已推填整平场地地貌单元属长江冲积二级阶地场地稳定性本工程场区内无全新世活动断裂存在；同时根据区域地质构造资料,XX地区的地质构造均属古老的地质构造,无全新世活动迹象因此,场区地质构造、地壳稳定性良好拟建场区地貌单元属长江冲积二级阶地,不良地质作用不发育,场地稳定性较好,属适宜建筑场地水文条件地下水类型本场区地下水分为"上层滞水"、"孔隙承压水"两种类型地下水水位"上层滞水"赋存。
