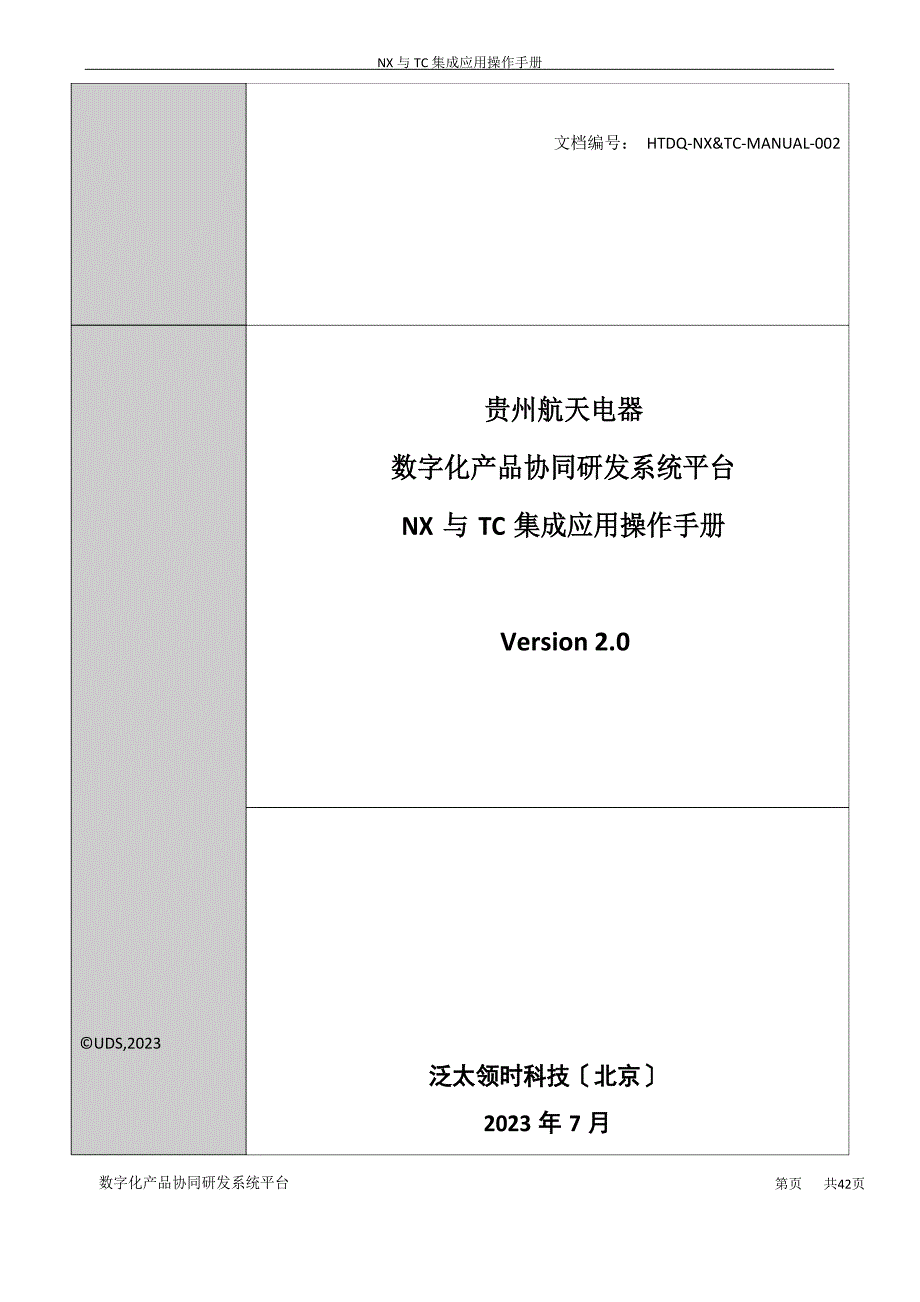

NX 与 TC 集成应用操作手册文档编号： HTDQ-NX&TC-MANUAL-002贵州航天电器数字化产品协同研发系统平台NX 与 TC 集成应用操作手册Version 2.0数字化产品协同研发系统平台第1页共42页©UDS,2023泛太领时科技〔北京〕2023 年 7 月Document HistoryNX 与 TC 集成应用操作手册Rev DateChangeAuthor1.0 2023/3/13初稿阮文华2.0 2023/7/7“属性填写”工具中增“零件颜色”阮文华Document ReviewersNamePositionFinal DistributionNameLocationNX 与 TC 集成应用操作手册名目1、 使用前提 42、 建零件及其二维图 43、 建装配及其二维图 134、 建标准件 1. 65、 建外购件 1. 76、 建封面 1. 87、 建明细表 2. 18、 建重要件明细表 239、 本与另存为 2510、 系列化零件的创立 2711、 标准件库的使用 2812、 快速查询与定位 3113、 附录一：属性对应表 3314、 附录二：零件颜色表维护 41NX 与 TC 集成应用操作手册1、1.11.21.31.4使用前提NX 版本为 8.5.3.3；TC 版本为 9.1操作系统：winXP；其他：安装“HTDQ_DCS_X86”工具包2、 建零件及其二维图步骤 1：在 NX 与 TC 集成环境中，单击“建”按钮步骤 2：在“建”对话框的“模型”选项卡中，选择“零件”模板步骤 3：在“文件名和属性”卡中，输入“编号”、“版本”、“项名”，并制定该文件在 TC 中的文件夹， 并单击“确定”按钮。
NX 与 TC 集成应用操作手册TC 命名与航天电器命名对应表序号TC 中的命名航天电器的命名1编号代号2版本版次3工程名称步骤 4：系统消灭“建模”环境地面及其命令工具条假设需要进入其他环境，例如：钣金、工业造型，加工等环境，需单击左上角“开头”，选择应用模块NX 与 TC 集成应用操作手册步骤 5：使用 NX 建模命令，创立三维模型步骤 6：单击“GC 工具箱”—“属性填写”命令，填写属性，或工具条“属性填写”命令，填写属性留意：“属性填写”要求NX 与 TC 集成应用操作手册假设需要继承“材料”属性，则需以下操作步骤 6.1：单击菜单“装配”—“添加组件”，或是工具条“添加组件”命令步骤 6.2：在“添加组件”对话框中，单击“翻开”按钮NX 与 TC 集成应用操作手册步骤 6.3：单击“高级搜寻”按钮，在“查找”对话框中，在左侧选择“材料”，并输入指定的名称，单击“查找”步骤 6.4：查找结果显示在右侧列表中，选择需要的“材料”，单击“确定”按钮步骤 6.5：在“装配导航器”中显示的构造如下图NX 与 TC 集成应用操作手册步骤 6.6：翻开“属性填写”，并单击“读取材料属性”按钮。
说明：1) 自动将“材料”属性〔例如：材料名称、材料牌号、颜色等〕赋值到当前零件中2) 自动删除被读取的材料对象3) 自动计算零件重量、外表积4) 假设当前零件没有加载“材料”对象，则“读取材料属性”按钮不会激活5) 假设加载的“材料”对象含有“零件颜色”属性，则自动对当前零件添加“颜色”；假设加载的“材料” 对象没有“零件颜色”属性，则当前零件维持原有颜色步骤 6.7：单击“确定”按钮，退出“属性填写”数字化产品协同研发系统平台 第9页 共42页NX 与 TC 集成应用操作手册步骤 7：单击菜单“文件”—“保存”，或工具条“保存”按钮，保存文件留意：1) 第一次保存时，系统将弹出对话框提示，确认名称2) 保存后，系统将自动生成 JT 文件，在 TC 中的构造如下图数字化产品协同研发系统平台第10页共42页NX 与 TC 集成应用操作手册步骤 8：单击“建”按钮在“建”对话框中，选择“零件图纸”模板，并单击“确定”按钮步骤 9：依据“视图向导”，自动完成主视图的绘制NX 与 TC 集成应用操作手册步骤 10：使用 NX 工程图纸命令，绘制二维图纸，并单击“保存”按钮留意：1) 当“保存”时，系统自动将三维模型属性映射到图纸标题栏中2) 在设计过程，假设图纸主视图比例发生变化，则需通过“设置图纸比例”命令，填写标题栏中的 “比例”属性，具体操作如下：单击菜单“GC 工具箱”—“设置图纸比例”，或工具条“设置图纸比例” 按钮。
步骤 11：在 TC 中构造如下：3、 建装配及其二维图NX 与 TC 集成应用操作手册步骤 1：在 NX 与 TC 集成环境中，单击“建”按钮步骤 2：在“建”对话框的“模型”选项卡中，选择“装配件”模板步骤 3：在“文件名和属性”卡中，输入“编号”、“版本”、“项名”，并制定该文件在TC 中的文件夹，并单击“确定”按钮步骤 4：系统自动弹出“添加组件”对话框，单击“翻开”按钮，在 TC 中选取需要装配的零件NX 与 TC 集成应用操作手册步骤 5：利用 NX 的“装配约束”，装配各自组件步骤 6：使用“属性填写”工具，填写属性.留意：在“装配件”属性中，无需填写“材料”属性，且“重量”是其子件的重量之和NX 与 TC 集成应用操作手册步骤 7：单击“保存”按钮，在 TC 中显示构造如下：步骤 8：单击“建”按钮在“建”对话框中，选择“装配图纸”模板，并单击“确定”按钮NX 与 TC 集成应用操作手册留意：使用“装配图纸”模板，系统将自动生成图纸明细表步骤 9：依据“视图向导”，自动完成主视图的绘制并保存图纸4、说明：建标准件1. 目前，GB 标准件〔标准紧固件〕已经批量导入到 TC 中，工程师只需在装配件中调用即可。
2. 假设所需的标准件不存在，则需申请，由专人负责将其创立在 TC 中3. 标准件〔紧固件〕在 TC 仅有三维模型，没有二维图纸创立过程如下：步骤 1：在 NX 与 TC 集成环境中，单击“建”按钮NX 与 TC 集成应用操作手册步骤 2：在“建”对话框的“模型”选项卡中，选择“标准件”模板步骤 3：在“文件名和属性”卡中，输入“编号”、“版本”、“项名”，并制定该文件在 TC 中的文件夹， 并单击“确定”按钮步骤 4：使用 NX 建模命令，创立标准件的三维模型步骤 5：利用“属性填写”命令，填写标准件属性步骤 6：单击“保存”按钮，保存数据至 TC5、 建外购件说明：1. 建议由供给商供给三维模型，并存为 NX 文件的*.prt 格式保存在 TC 中2. 假设供给商不供给三维模型，则建议自行建立三维模型假设是简单的、或是具体尺寸不齐全的外购件而言，仅需依据外形尺寸及接口尺寸建立三维模型，内部构造可无视3. 外购件在 TC 仅有三维模型，没有二维图纸创立过程如下：NX 与 TC 集成应用操作手册步骤 1：在 NX 与 TC 集成环境中，单击“建”按钮步骤 2：在“建”对话框的“模型”选项卡中，选择“外购件”模板步骤 3：在“文件名和属性”卡中，输入“编号”、“版本”、“项名”，并制定该文件在 TC 中的文件夹， 并单击“确定”按钮。
步骤 4：使用 NX 建模命令，创立外购件的三维模型步骤 5：利用“属性填写”命令，填写外购件属性步骤 6：单击“保存”按钮，保存数据至 TC6、 建封面留意：封面不能单独生成二维图纸，需建立一个空模型〔无几何体的三维模型〕，然后依据该模型生成二NX 与 TC 集成应用操作手册维图纸创立过程如下：步骤 1：在 NX 与 TC 集成环境中，单击“建”按钮步骤 2：在“建”对话框的“模型”选项卡中，选择“封面”模板步骤 3：在“文件名和属性”卡中，输入“编号”、“版本”、“项名”，并制定该文件在 TC 中的文件夹， 并单击“确定”按钮步骤 4：利用“属性填写”命令，填写封面属性〔例如：产品代号、产品型号〕步骤 5：单击“保存”按钮，保存数据至 TC步骤 6：单击“建”按钮在“建”对话。
