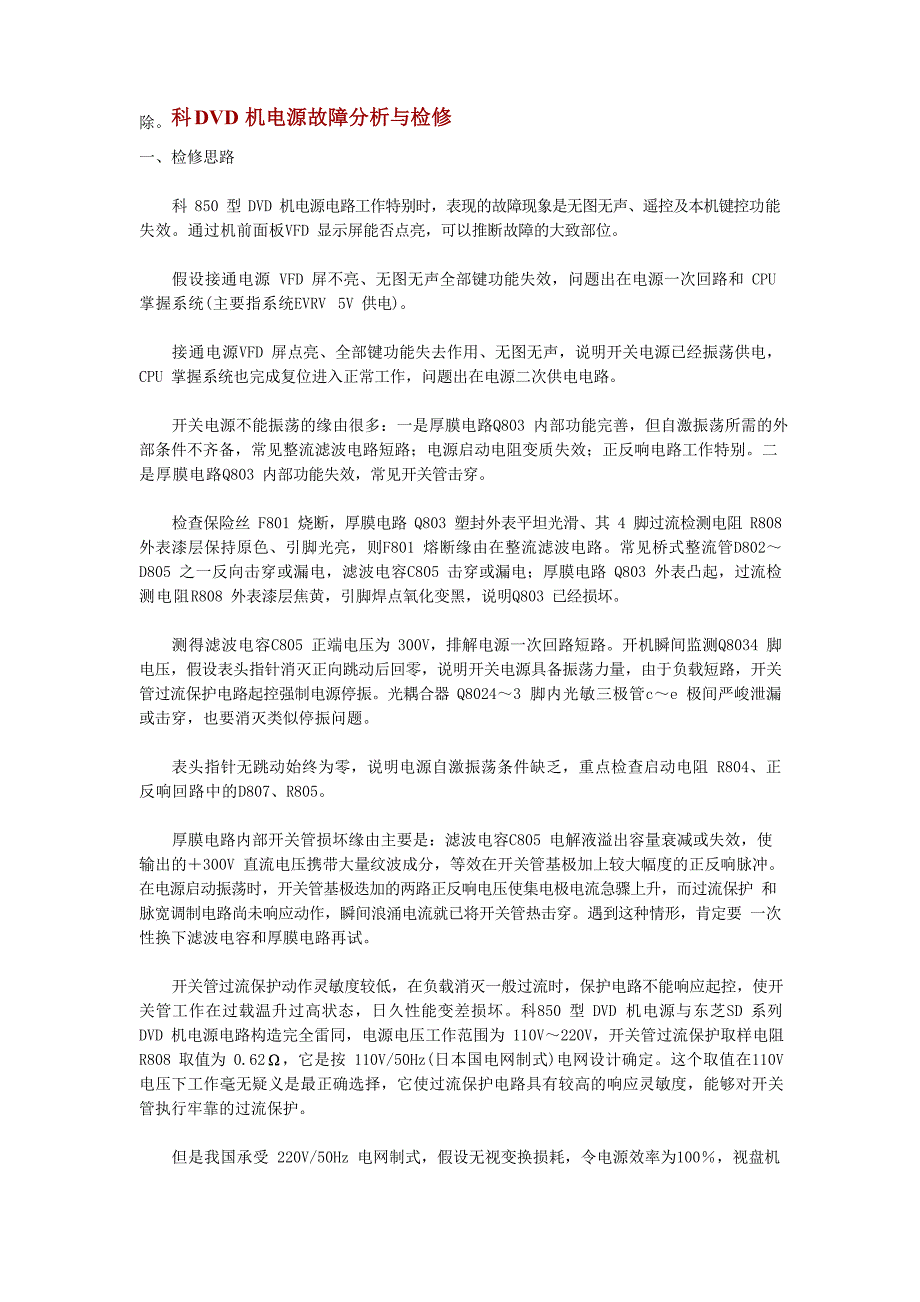

除科DVD 机电源故障分析与检修一、检修思路科 850 型 DVD 机电源电路工作特别时，表现的故障现象是无图无声、遥控及本机键控功能失效通过机前面板VFD 显示屏能否点亮，可以推断故障的大致部位假设接通电源 VFD 屏不亮、无图无声全部键功能失效，问题出在电源一次回路和 CPU掌握系统(主要指系统EVRV 5V 供电)接通电源VFD 屏点亮、全部键功能失去作用、无图无声，说明开关电源已经振荡供电，CPU 掌握系统也完成复位进入正常工作，问题出在电源二次供电电路开关电源不能振荡的缘由很多：一是厚膜电路Q803 内部功能完善，但自激振荡所需的外部条件不齐备，常见整流滤波电路短路；电源启动电阻变质失效；正反响电路工作特别二是厚膜电路Q803 内部功能失效，常见开关管击穿检查保险丝 F801 烧断，厚膜电路 Q803 塑封外表平坦光滑、其 4 脚过流检测电阻 R808 外表漆层保持原色、引脚光亮，则F801 熔断缘由在整流滤波电路常见桥式整流管D802～ D805 之一反向击穿或漏电，滤波电容C805 击穿或漏电；厚膜电路 Q803 外表凸起，过流检测电阻R808 外表漆层焦黄，引脚焊点氧化变黑，说明Q803 已经损坏。
测得滤波电容C805 正端电压为 300V，排解电源一次回路短路开机瞬间监测Q8034 脚电压，假设表头指针消灭正向跳动后回零，说明开关电源具备振荡力量，由于负载短路，开关管过流保护电路起控强制电源停振光耦合器 Q8024～3 脚内光敏三极管c～e 极间严峻泄漏或击穿，也要消灭类似停振问题表头指针无跳动始终为零，说明电源自激振荡条件缺乏，重点检查启动电阻 R804、正反响回路中的D807、R805厚膜电路内部开关管损坏缘由主要是：滤波电容C805 电解液溢出容量衰减或失效，使 输出的＋300V 直流电压携带大量纹波成分，等效在开关管基极加上较大幅度的正反响脉冲在电源启动振荡时，开关管基极迭加的两路正反响电压使集电极电流急骤上升，而过流保护 和脉宽调制电路尚未响应动作，瞬间浪涌电流就已将开关管热击穿遇到这种情形，肯定要 一次性换下滤波电容和厚膜电路再试开关管过流保护动作灵敏度较低，在负载消灭一般过流时，保护电路不能响应起控，使开关管工作在过载温升过高状态，日久性能变差损坏科850 型 DVD 机电源与东芝SD 系列 DVD 机电源电路构造完全雷同，电源电压工作范围为 110V～220V，开关管过流保护取样电阻 R808 取值为 0.62Ω，它是按 110V/50Hz(日本国电网制式)电网设计确定。
这个取值在110V 电压下工作毫无疑义是最正确选择，它使过流保护电路具有较高的响应灵敏度，能够对开关管执行牢靠的过流保护但是我国承受 220V/50Hz 电网制式，假设无视变换损耗，令电源效率为100％，视盘机在 110V 电压下工作，开关管集电极电流为IC1=W/V1=30/110·21/2A;进入220V 电压下工作， 开关管集电极电流为IC2=W/V2=30/220·21/2A;明显有IC1=2IC2这个等式说明沟通电压由110V 变化到 220V 时，经过电源脉宽调制电路的掌握调整，开关管的工作电流会减小到原来电流的 1/2如果过流检测电阻 R808 取值不变，由于开关管工作电流大幅度减小，保护电路的动作灵敏度自然大打折扣当负载消灭一般短路时，开关管集电极电流没有到达原定阀 电流，过流保护电路拒不动作另一方面，开关管集电极电压增大 1 倍，加之集电极电流的增长，使得开关管承载功率成正比增大可见开关电源过流保护电路中过流检测电阻的选择在考虑大功率管极限参数 ICM 的同时，还得兼顾沟通电压变化时，集电极电流电压一起增大条件下大功率管的另一极限参数PM否则，就会消灭开关管过载而损坏。
解决这个问题方法很简洁依据用户所在地电压凹凸，适当增大R808 的取值假设电网电压稳定正常，R808 可选择 1～1.2Ω电源二次回路输出的＋9V、模拟＋5V 和数字＋5V 供给应机芯伺服系统(包括 RF 放大、伺服误差信号形成、数字伺服和伺服驱动等电路)，在 CPU IC601 的统一指挥下，将激光头内 6 分光敏接收器检出的电信号处理成各种掌握电压，通过驱动放大掌握线圈和电机完成视盘机机芯的初始化设置程序初始化工作与一般计算机一样，软件设置的前一条程序未能开放或通不过，决不会进入下一条程序从电路之间的内在联系和协调性来看，这三路供电有一路不正常，即使 CPU 工作正常，线圈和电机也不会响应 CPU 的任何操作指令，这样诱发的故障现象就是VFD 屏点亮，但无图声，全部键失控上述三路供电有两路以上同时不正常问题出在ON/OFF 方式转换电路，数字＋5V、＋9V 和＋8V 短路保护及＋9V 过压保护电路仅仅一路供电不正常，则检查相关掌握电路和串联稳压电路电源稳压和保护模块Q821 内部设有过热(TSD)保护功能当芯片内温升超过130℃ 时，TSD 电路起控，切断 1 脚 REG1、4 脚REG2、6 脚 REG3 和 9 脚ERR AMP2 输出。
而 1 脚稳压器输出 EVRV(备用)＋5V 电源供给应 CPU，因此会诱发 VFD 屏不亮，无图无声，全部按键功能失效故障这种情形可以通过触摸Q821 芯片温升，测量 1、4、6、9 脚电压确认二、故障检修实例例 1 故障现象：VFD 屏不亮，无图无声，全部键功能不起作用分析与检修：检查觉察保险丝F801 熔断，查看厚膜块 Q803 和 4 脚过流检测电阻 R808全透亮焊开R808，换上一只保险管，开机F801 重烧断检查滤波电容 C805 和 4 只整流二极管 D802～D805，查出 D804 反向电阻只有十多欧D804 击穿后，直流电流经D804 和 D805 组成的闭合回路，瞬间大电流快速烧断F801其实整流全桥中任一臂二极管击穿，都会酿成同样后果更换高频整流管，故障排解例 2 故障现象：VFD 屏不亮，无图无声，全部按键功能全部失去作用分析与检修：查保险管 F801 熔断、厚膜电路 Q803 外表开关管凸起，过流检测电阻 R808外表漆层灰黄，初步推断厚膜电路内开关管击穿损坏焊开R808，换上保险管，开机测量 C805 正端电压约 300V，说明整流滤波电路工作正常测量 Q8033～4 脚开关管c～e 极间正反向电阻为零。
重点检查 Q8034 脚的过流保护电路过流保护动作灵敏度低造成开关管损坏有一个前提，那就是负载电路工作不正常，存在一般性过流否则，即使将R808 短路，取消过流保护功能，正常负载电流也不会烧坏开关管检查二次回路负载找不到任何过流的蛛丝马迹换上厚膜块，在R808 回路串入一只电流表测电流正常，唯一马脚就是指针有点稍微抖动开关管集电极电流正常，可以排解前述开关管损坏的第 2 个缘由；表头指针抖动说明开关电流的脉宽调制环路有问题调整沟通输入电压，监视电源＋ 9V 电压输出果真随沟通电压变化而变化；再监测Q821{12}脚电压，结果觉察{13}脚＋9V 电压变化时，{12}脚误差放大器输出端没有变化， 由此真相大白，开关管损坏的缘由在电源稳压和保护模块Q8219～{13}脚内的＋9V 误差取样放大器失效误差放大器作用是将误差电压(这里指＋9V)的变化转换成相应电流的变化；然后由光耦合器 Q802 将电流(流过其内发光管)的变化转换成相应电阻(其内光敏三极管c～e 结内阻， 它作为分流掌握管的基极偏置电阻)的变化；再由其集电极掌握对开关管基极的分流，即通过分流来掌握开关管的导通时间，调整输出脉冲宽度实现二次回路直流电压稳定不变。
开关电源脉宽调制环路的误差放大器失效，在电网电压上升时，电源二次回路的 5 组直流输出也相应上升，对应的 5 路负载电流同时增大，但过流检测电阻取值较小，开关管集电极电流未到达起控阀值，在电压增高，电流增大情形下开关管超载工作，性能衰退以至损坏依据机主反映所在地供电实际状况，将R808 原为 0.62Ω 改为 1.0Ω 电源稳压保护模块LA5611 市场不易购置，从它的内电路构造来看，{10}～{13}脚误差放大器完全独立，因此可以齐根切断这4 只引脚，用分立件来取代失效功能电路例 3 故障现象：VFD 屏不亮，无图无声，全部键功能不起作用分析与检修：查保险管 F801 完好，测量滤波电容 C805 正端电压 300V，监测厚膜电路Q8034 脚在开机瞬间电压无跳变为零，明显故障实质是电源振荡条件不成熟测量电源启动电阻 R804 标准值为 510kΩ ，续查正反响电路中 D807、Z820 良好，正反响绕组 2～1、储能绕组 6～3 直流电阻也正常断开光耦合器 3 脚电阻R806，开机电源振荡工作复核光耦合器D802，查出 3～4 脚 c～e 极间严峻漏电更换光耦合器，故障排解例 4 故障现象：VFD 屏不亮，无图无声，全部按键功能不起作用。
分析与检修：测量厚膜电路 Q8033 脚电压＋300V，开机瞬间 Q8034 脚电压无正向跳变始终为零依次检查电源启动电阻R804，正反响电路 Z820、D807、R805 良好，再测 Q803 各引脚在路电阻 2～1 脚已导通，更换厚膜电路，故障排解例 5 故障现象：VFD 屏不亮，无图无声，全部键功能全部失控分析与检修：测滤波电容 C805 正端电压约 300V，Q8034 脚电压约 0.12V，明显开关电源已进入振荡工作，而且二次回路中 R832、Q826 组成的假负载电路在 9V 电源供电下投入了安全保护工作，不然开关管集电极电流不会在R808 两端形成 0.12V 的压降VFD 屏不能点亮，说明中心掌握系统未能进入正常工作CPU 进入正常工作的条件是：＋5V 工作电源、复位脉冲、系统主时钟这三个充要条件任缺一个，都要产生前 4 例电源停振一样故障现象测量稳压保护模块 Q8211 脚电压为零，再测 5 脚＋6V 电压正常，由此推断问题出在 1脚内的EVRV＋5V 稳压器换下模块Q821，故障排解例 6 故障现象：VFD 屏显示“00”，无图无声，遥控和本机键控也不起作用分析与检修：VFD 屏能够点亮，说明 CPU 在复位后进入正常工作。
全部操作键不起作用， 问题出在 ON/OFF 掌握电路，保护功能(排解 TSD)电路或伺服系统三路供电(模拟 5V、数字5V、＋9V)中任意一路电压保护模块Q8212 脚电压 6.3V，处于OFF 方式再查R828、D829 良好，由此说明故障在 Q827 输入电路(包括三路电源短路保护)测 Q827 基极电压 0.3V，ON 方式对应饱和导通为 0.7V，又测接插件 CN8013 脚电压(IC601{61}脚输出ON 高电平)2.8V 正常，再查R831 和 D830，查出 R831 变质失效更换电阻，故障排解例 7 故障现象：VFD 屏点亮，无图无声，全部键功能均不起作用分析与检修：测Q8212 脚电压为 0.7V，这就排解Q827 输入输出和保护功能电路嫌疑， 说明问题出在三路供电中的一路测量Q8214 脚模拟＋5V 输出电压正常，Q823 放射极电压＋5V、Q824 集电极电压＋9V，从这 4 个电压值来看，整个开关电源系统供电毫无马脚依次检查接插件CN801 第 4 脚、第 5 脚、第 7 脚，觉察第 5 脚＋9V 插头座松动，接触电阻有 2.6kΩ将插头座用短导线直接焊通，试开机故障排解。
