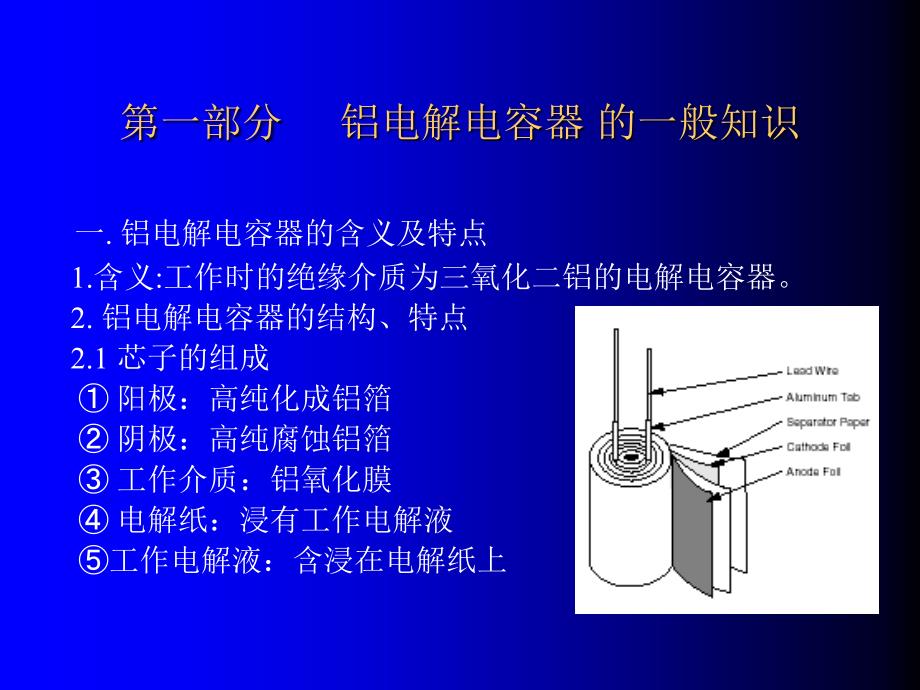

第一部分 铝电解电容器 的一般知识 一. 铝电解电容器的含义及特点 1.含义:工作时的绝缘介质为三氧化二铝的电解电容器 2. 铝电解电容器的结构、特点 2.1 芯子的组成 ① 阳极：高纯化成铝箔 ② 阴极：高纯腐蚀铝箔 ③ 工作介质：铝氧化膜 ④ 电解纸：浸有工作电解液 ⑤工作电解液：含浸在电解纸上 2.2 产品的基本构成 ① 芯子② 铝外壳③ 引出部分:引线，焊片，螺钉 ④ 密封部分 橡胶塞（三元乙丙胶，丁基胶） 焊片盖板（针状盖板，U型焊片盖板） 螺钉盖板（酚醛树脂盖板，聚苯硫醚树脂盖板） ⑤ 绝缘套管：PVC、PET 2 . 铝电解电容器的性能特点2.1 单位体积内所具有的电容量特别大，功率密度大. 例：金属化纸介电容器及独石电容器 : ≤2μF／cm3 铝电解电容器: ≤ 500μF／cm3 2.2 自愈特性 具有自动修补氧化膜缺陷的能力.2.3 单向导电性 铝电解电容器具有极性.2.4 较高工作电压且有一定的上限值 单个铝电解电容器的工作电压 一般最高不超过500V. 二 . 铝电解电容器的类型1. 以工作电解质的形态区分 液体电解质 : 信达电子有限公司均为此类电容器 固体电解质: 大多为片式铝电解电容器2. 以工作电压高低区分 低压：4 ～100V 中压：120 ～250V 高压：315 ～500V3. 以极性区分 极性 ：大多数铝电解电容器 双极性：少数铝电解电容器(CD71,CD269B) 4. 按工作温度范围区 85 ℃系列 －25 ～ ＋85 ℃ （高压，民品） －40 ～ ＋85 ℃ （低压，中压，民品） －55 ～ ＋85 ℃ （军品） 105 ℃系列 －25 ～ ＋105 ℃ （高压，民品） －40 ～ ＋105 ℃ （低压，中压，民品） －55 ～ ＋105 ℃ （军品） 125 ℃系列 －25 ～ ＋125 ℃ －40 ～ ＋125 ℃ －55 ～ ＋125 ℃ 5 .按引出方式区分 SMD 引线式 焊片式 螺钉式6. 按安装方式区分 传统安装:多数铝电解电容器 表面组装:片式铝电解电容器 三 . 铝电解电容器工作原理及电性能参数（一）工作原理及用途：滤波、平滑、充放电、储能。
二）性能参数：1. 标称电容量(CR)：0.1 ～ 5,000, 000μF2.标称电容量允许偏差：±20％ －10 ～ ＋50％ －10 ～ ＋30％ 3. 额定电压(UR)：2～500V4.直流漏电流(I)：I=KCRUR(μA) (K=0.002 ～ 0.5)（施加额定电压5分钟值）5.损耗角正切(tgδ)： tgδ=RESR/( 1/ ωC)=ωCRESR （低频）(ω=2πf)6.等效串联电阻（ESR）： 7.阻抗(Z)： 8.额定纹波电流 I=（P有/ESR）1/2=(α×S× Δ t/ESR)1/2 注：α =1～ 2 × 10-3 (W/cm2．℃ ) S=π×D× H (cm2) (D为产品直径，H为产品高度) Δ t :产品在极限温度下的容许温升（℃ ) P有:产品容许功率损耗（W） ESR :等效串联电阻（Ω） 说明：有利于提高产品耐纹波电流的能力的措施： ①尽量选择外形尺寸大的产品. ②尽量选择损耗角正切或等效串联电阻小的产品. ③降低使用环境温度. 8.外形尺寸 引线式：φ4 ×5 ～ φ30× 60 (mm) 焊片式：φ20×20～ φ35 ×60 (mm) 螺钉式：φ35× 40 ～φ120× 250 (mm)9. 高温负荷（寿命，耐久性） 符合10法则：L=k × L0×2( t 0-t)/10 k:纹波修正系数 L: 实际使用寿命 L0: 额定使用寿命 t: 实际使用温度 t0: 额定使用温度 l例子: 85 ℃ 1000h （45 ℃使用环境，可连续工作约1.8年） 85 ℃ 2000h （45 ℃使用环境，可连续工作约3.6年） 105 ℃ 1000h（45 ℃使用环境，可连续工作约7.3年） 105 ℃ 2000h（45 ℃使用环境，可连续工作约14.6年） 105 ℃ 20,000h （45 ℃使用环境，可连续工作约146年) (日本GZ系列) 125 ℃ 1000 h （45 ℃使用环境，可连续工作约29年） 125 ℃ 2000h （45 ℃使用环境，可连续工作约58年） 10.高温贮存 85 ℃ 500h 85 ℃ 1000h 105 ℃ 500h 105 ℃ 1000h 125 ℃ 500h 125 ℃ 1000h11. 低温特性 阻抗比 : Z负温 /Z+20 ℃=2 ～15 电容量损失: (C负温－C+20 ℃)/ C+20 ℃≥－40％ 四. 铝电解电容器的试验1. 低温贮存：负温48h2. 可焊性：适用于引线式产品和 焊片式产品3. 引出端强度：拉力试验, 扭转试验, 转矩试验4. 高低温稳定性：20℃(C, tgδ,I,Z)→负极限温度(C,Z)→20℃(C, tgδ,I)→正极限温度(C, tgδ,I)→20℃(C, tgδ,I)5. 套管绝缘 套管的耐压：2000V（直流） 套管的套管电阻 ：≥100MΩ 6. 振动 低频振动：10～55 H z（多数铝电解电容器） 高频振动：10 ～2000Hz（少数铝电解电容器，主要是引线式产品）7. 温度冲击和浸渍8. 浪涌电压：1000次直流浪涌电压循环。
9.压力释放：≥φ8的电容器都要做10.耐潮湿11.高温贮存12. 高温负荷 五.铝电解电容器的使用说明1.铝电解电容器是有极性的，在安装时不要插反，否则造成短路，或使电容器损坏2.施加的直流电压不能高于额定工作电压否则，将会造成电容器漏电流急剧增大，造成电容器损坏3.施加的纹波电流不能高于额定纹波电流，否则，造成电容器损坏4.使用环境温度不能超过电容器允许的工作温度范围5.≥φ8的产品，都设有防爆装置 安全空隙：φ8～ φ16：2mm以上，φ18 ～φ35：3mm以上，其它：5mm以上 位置：引线式，焊片式：在外壳底部 螺钉式： 在盖板上 6.铝电解电容器长期贮存后，不宜立即施加额定工作电压，应在使用前，逐步升高电压，直到额定工作电压，老化6~8小时7.焊接铝电解电容器时，焊接温度不宜超过280 ℃，焊接时间不应超过10秒8.不要在电容器的引线或引出端施加不必要的外力9.铝电解电容器外壳与负极引出端是不绝缘的10.引线式结构电容器外壳直径≥14mm者，其引线不作固定用 六.铝电解电容器的设计与制造工艺流程l设计原理1.选箔原则 85 ℃产品 阳极箔化成电压=1.3*WV(工作电压) 例如 400V220 μF 520VF 105 ℃产品 阳极箔化成电压=1.4*WV(工作电压) 450V150 μF 630VF2.用纸原则 中高压 50--100 μm 低压 30-50 μm 六.铝电解电容器的设计与制造工艺流程l制造工艺流程1.腐蚀 将铝箔经电化学使平滑面变得粗糙， 增加铝箔的实际表面积。
2.化成 通过电化学在腐蚀铝箔上形成 作为介质的氧化膜经过不同 的化成，可得到各种耐压和电 容量的化成铝箔 3.切割 将腐蚀，化成过的电极箔根据产品的 尺寸切成相应的长度4.铆接 将引出线铆接在电极箔上，引出电容器 的特征5.卷绕 将铆接好的阳极箔和阴极箔，中间插入 电解纸卷成芯子 6.浸渍将卷好的芯子浸泡在电解液中 7.装配 将浸渍好的芯子装入铝外壳， 然后用橡胶塞密封8.老化 将装配好的电容器施加规定 的电压，使其特性稳定9.测量 在保证性能的基础上，全数 检查电容量， tgδ ，漏电流。
10.包装 将测量好的电容器进行包装11.入库 每批进行出货检查，合格批 送入仓库 七.铝电解电容器的失效模式 第二部分 典型产品介绍1. 公司的体积最小的铝电解电容器： V-CHIP、CD11A型铝电解电容器使用工作温度：－55～＋85℃ －55～＋105℃额定电压：4 ～100V标称电容量：0.1～ 1500μF耐久性：2000h外形尺寸：φ4×5.4 ～φ10×10 mm结构：引线式特点:高性能、超小型（尺寸精度达日本松下水平）、再流焊温度可达260 ℃ 2. 公司的体积最大的铝电解电容器： CD500及CDC06型铝电解电容器使用工作温度：－25～＋85℃ －40～＋85℃额定电压：500V标称电容量：1200μF ～ 5.0F耐久性：85 ℃ 2000h ～5000h外形尺寸：φ42×100 ～φ100×250mm结构：螺钉式特点：高CV值、超高压、超大容量 3. 公司高频低阻抗 CDZ12、ZLF、WLF型铝电解电容器使用工作温度：－55～＋105℃ 40～＋105℃额定电压：6.3～100V标称电容量：0.47～ 15000μF耐久性：105℃ 2000h外形尺寸：φ5×11～φ18×40mm结构：引线式特点：高性能、超低阻抗（分别达NICHICON公司PW、HD、HC系列） 超大纹波、、低漏电流、结构为细长型。
4. 公司高纹波长寿命的节能灯用中高压铝电解电容器HLF、HUF、TLF型铝电解电容器使用工作温度：－40～＋105℃额定电压：160～450V标称电容量：1～ 47μF耐久性：105℃ 2000h ～10000h外形尺寸：φ8×12.5～φ16×35.5mm结构：引线式特点：高性能、超大纹波、长寿命 5. 公司军用电解电容器：CDK、CDW、七专系列 CDK203型铝电解电容器使用工作温度：－55～＋105℃额定电压：250V标称电容量：1000μF耐久性：105℃ 1000h外形尺寸：φ34×60mm结构：焊片式 CDK003型铝电解电容器使用工作温度：－55～＋105℃额定电压：400V标称电容量：220μF耐久性：105℃ 1000h外形尺寸：φ30×60mm结构：引线式 6. 公司焊针式高性能铝电解电容器： SLF型铝电解电容器使用工作温度：－25（40）～＋105℃额定电压：10～450V标称电容量：47～ 1500μF耐久性：105℃ 5000h外形尺寸：φ22×25～φ35×50mm结构：焊针式特点：长寿命、大纹波、耐过压能力强、不燃烧。
7. 公司高档螺钉铝电解电容器： LLF型铝电解电容器使用工作温度：－25（40）～＋105℃额定电压：10～450V标称电容量： 1500 ～1000000 μF耐久性：105℃ 5000h外形尺寸：φ42×60～φ100×250mm结构：螺钉式特点：长寿命、大纹波、超大CV值、不燃烧 l三.签订合同应注意的问题.l型号及其含义l容量\电压的确定原则l技术协议书须明确的内容l使用机型及环境条件l包装\运输\环保\规格书\出货检验等方面的要求–谢 谢 大 家 ！ 。
