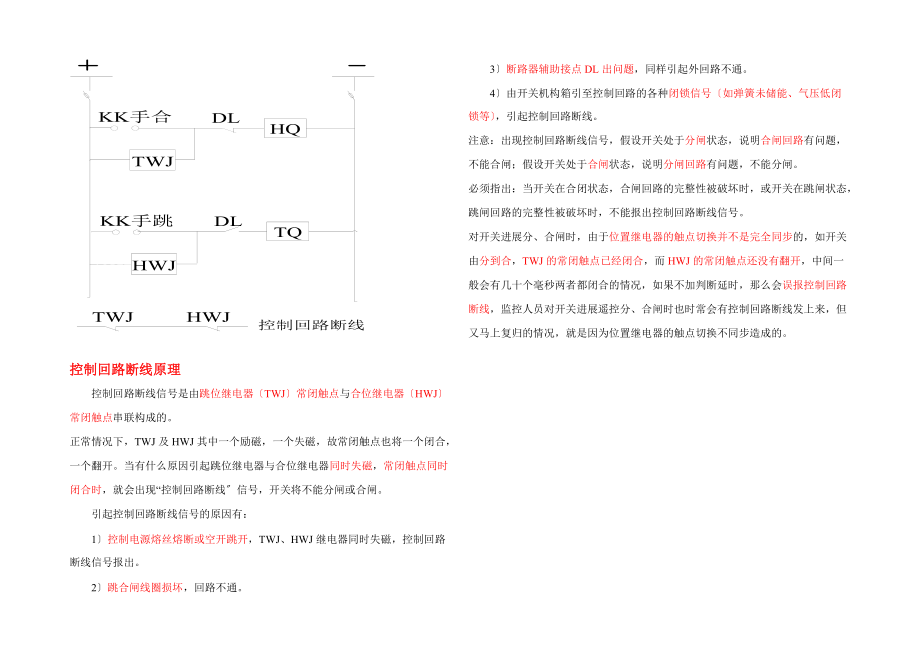

控制回路断线原理 控制回路断线信号是由跳位继电器〔TWJ〕常闭触点与合位继电器〔HWJ〕常闭触点串联构成的正常情况下，TWJ及HWJ其中一个励磁，一个失磁，故常闭触点也将一个闭合，一个翻开当有什么原因引起跳位继电器与合位继电器同时失磁，常闭触点同时闭合时，就会出现“控制回路断线〞信号，开关将不能分闸或合闸 引起控制回路断线信号的原因有： 1〕控制电源熔丝熔断或空开跳开，TWJ、HWJ继电器同时失磁，控制回路断线信号报出 2〕跳合闸线圈损坏，回路不通 3〕断路器辅助接点DL出问题，同样引起外回路不通 4〕由开关机构箱引至控制回路的各种闭锁信号〔如弹簧未储能、气压低闭锁等〕，引起控制回路断线注意：出现控制回路断线信号，假设开关处于分闸状态，说明合闸回路有问题，不能合闸；假设开关处于合闸状态，说明分闸回路有问题，不能分闸必须指出：当开关在合闭状态，合闸回路的完整性被破坏时，或开关在跳闸状态，跳闸回路的完整性被破坏时，不能报出控制回路断线信号对开关进展分、合闸时，由于位置继电器的触点切换并不是完全同步的，如开关由分到合，TWJ的常闭触点已经闭合，而HWJ的常闭触点还没有翻开，中间一般会有几十个毫秒两者都闭合的情况，如果不加判断延时，那么会误报控制回路断线，监控人员对开关进展遥控分、合闸时也时常会有控制回路断线发上来，但又马上复归的情况，就是因为位置继电器的触点切换不同步造成的。
事故总信号原理KKJ继电器实际上就是一个双圈磁保持的双位置继电器该继电器有一动作线圈和复归线圈，当动作线圈加上一个“触发〞动作电压后，接点闭合此时如果线圈失电，接点也会维持原闭合状态，直至复归线圈上加上一个动作电压，接点才会返回当然这时如果线圈失电，接点也会维持原翻开状态手动/遥控合闸时启动KKJ的动作线圈，手动/遥控分闸时启动KKJ的复归线圈，而保护跳闸那么不启动复归线圈KKJ与TWJ串起来构成事故总信号，当开关处于手合后位置〔KKJ=1〕，且开关在跳位时〔TWJ=1〕，发事故总信号除了手跳/遥跳外，其他通过保护跳闸与开关偷跳都会发事故总信号，注意：在现场对开关进展紧急分闸，由于没有经过控制回路使KKJ继电器复归，也会发事故总信号手合/遥合开关时由于TWJ返回较慢，当KKJ=1后，TWJ还持续几十毫秒，导致会发事故总信号，AVC系统对变电所内电容器进展合闸时，时常有单独的事故总信号发上来RCS941控制回路图 。
