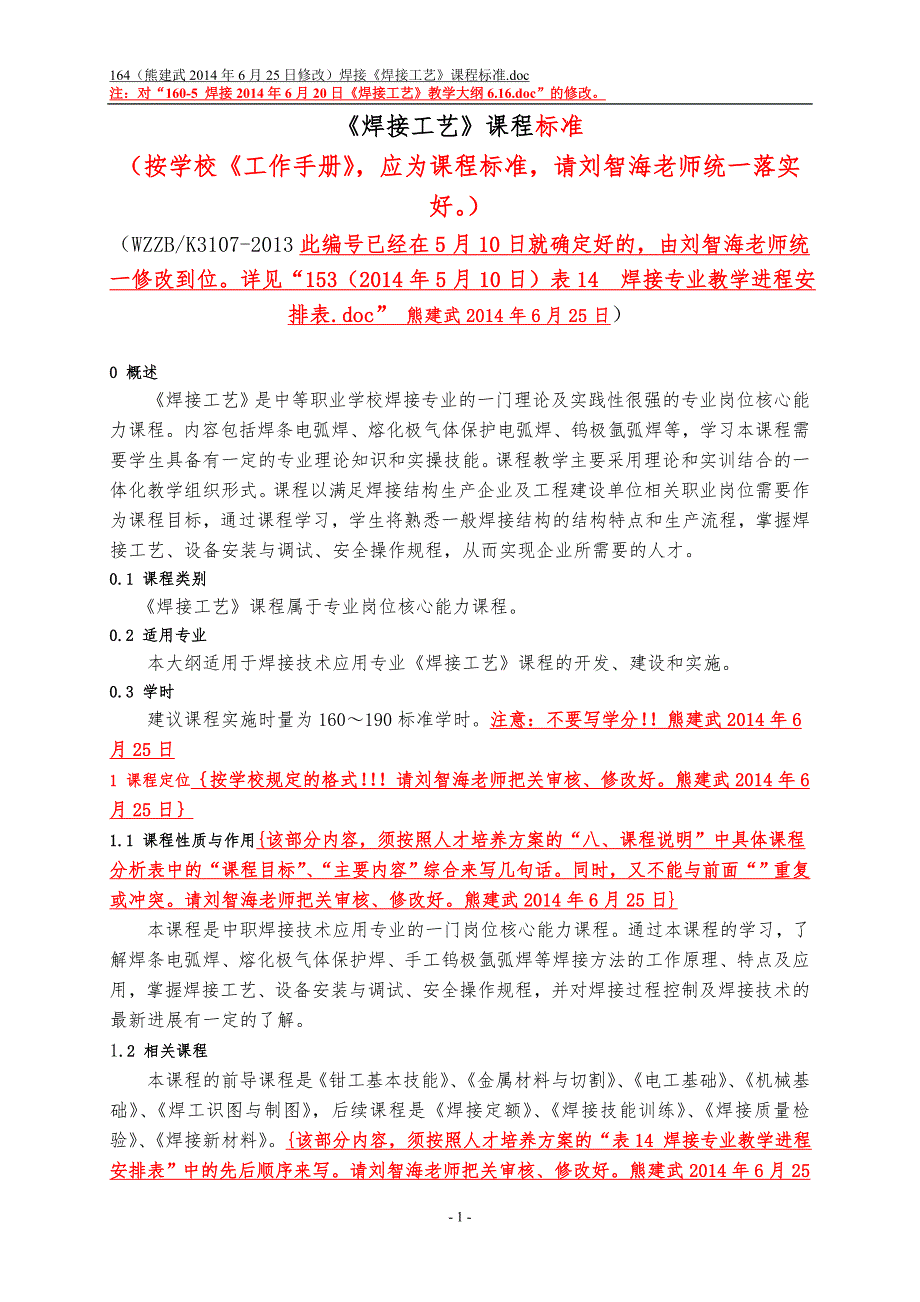

164（熊建武2014年6月25日修改）焊接《焊接工艺》课程标准.doc注：对“160-5 焊接2014年6月20日《焊接工艺》教学大纲6.16.doc”的修改《焊接工艺》课程标准（按学校《工作手册》，应为课程标准，请刘智海老师统一落实好WZZB/K3107-2013此编号已经在5月10日就确定好的，由刘智海老师统一修改到位详见“153（2014年5月10日）表14 焊接专业教学进程安排表.doc” 熊建武2014年6月25日）0 概述《焊接工艺》是中等职业学校焊接专业的一门理论及实践性很强的专业岗位核心能力课程内容包括焊条电弧焊、熔化极气体保护电弧焊、钨极氩弧焊等，学习本课程需要学生具备有一定的专业理论知识和实操技能课程教学主要采用理论和实训结合的一体化教学组织形式课程以满足焊接结构生产企业及工程建设单位相关职业岗位需要作为课程目标，通过课程学习，学生将熟悉一般焊接结构的结构特点和生产流程，掌握焊接工艺、设备安装与调试、安全操作规程，从而实现企业所需要的人才0.1 课程类别《焊接工艺》课程属于专业岗位核心能力课程0.2 适用专业本大纲适用于焊接技术应用专业《焊接工艺》课程的开发、建设和实施。
0.3 学时建议课程实施时量为160～190标准学时注意：不要写学分！！熊建武2014年6月25日1 课程定位｛按学校规定的格式！！！请刘智海老师把关审核、修改好熊建武2014年6月25日｝1.1 课程性质与作用{该部分内容，须按照人才培养方案的“八、课程说明”中具体课程分析表中的“课程目标”、“主要内容”综合来写几句话同时，又不能与前面“”重复或冲突请刘智海老师把关审核、修改好熊建武2014年6月25日}本课程是中职焊接技术应用专业的一门岗位核心能力课程通过本课程的学习，了解焊条电弧焊、熔化极气体保护焊、手工钨极氩弧焊等焊接方法的工作原理、特点及应用，掌握焊接工艺、设备安装与调试、安全操作规程，并对焊接过程控制及焊接技术的最新进展有一定的了解1.2 相关课程本课程的前导课程是《钳工基本技能》、《金属材料与切割》、《电工基础》、《机械基础》、《焊工识图与制图》，后续课程是《焊接定额》、《焊接技能训练》、《焊接质量检验》、《焊接新材料》{该部分内容，须按照人才培养方案的“表14 焊接专业教学进程安排表”中的先后顺序来写请刘智海老师把关审核、修改好熊建武2014年6月25日}2 课程目标｛按学校规定的格式！！！请刘智海老师把关审核、修改好。
熊建武2014年6月25日｝2.1 课程总体目标{该部分内容，须按照人才培养方案的“八、课程说明”中具体课程分析表中的“课程目标”、“主要内容”综合来写几句话同时，又不能与前面的“1.1 课程性质与作用”重复或冲突请刘智海老师把关审核、修改好熊建武2014年6月25日}通过本课程学习，使学生了解焊条电弧焊、熔化极气体保护焊、手工钨极氩弧焊等焊接方法的工作原理、特点及应用，掌握焊接工艺、设备安装与调试、安全操作规程，具备完成简单焊接件焊接操作的能力通过本课程的学习，使学生养成遵纪、守法、依规、文明的行为习惯，有良好的团队协作精神与交流沟通能力，养成良好的职业道德素养和环境保护意识，形成安全、文明、遵守标准、认真细致、规范操作的职业习惯，具有爱岗敬业、诚实守信、守时的良好品德2.2 知识、能力与素质目标{该部分内容，须按照人才培养方案的“八、课程说明”中具体课程分析表中的“课程目标”综合来写但是，不要照抄“课程目标”，因为人才培养方案“课程目标”的描述不一定很准确，可能需要适当修改语句请刘智海老师把关审核、修改好熊建武2014年6月25日}2.2.1 知识目标1、了解电弧的基础知识，包括电弧的形成、电弧的物理基础、电弧的构造、电弧的特性、焊接电弧的分类及特点等内容。
2、了解焊条电弧焊、熔化极气体保护焊、手工钨极氩弧焊的引弧操作方法、操作姿势及注意事项等内容3、掌握焊条、焊丝的组成、分类、表示方法、选用、检验、使用、保管等知识4、了解焊接电源、焊接设备的种类、型号、性能、结构、使用规则、安装与调试方法等相关知识5、了解焊接接头、坡口、焊缝符号等相关知识6、掌握焊接参数及其对焊缝形状的影响，包括焊缝形状的表示、焊接参数及其选择、焊接参数对焊缝形状的影响、焊缝外观质量检测等内容7、了解焊接常见缺陷的种类、产生原因、危害和防止及返修的方法、焊接工艺过程8、了解焊接工艺规程编制的基本知识9、熟悉单面焊双面成型技术10、焊接安全操作规程2.2.2 能力目标1、能根据焊件材料，合理选择焊接材料、方法、设备2、能安装、调试焊条电弧焊、熔化极气体保护焊、手工钨极氩弧焊等焊接设备3、能根据焊件材料、尺寸、位置等条件合理选择、调节正确的焊接参数4、能使用焊条电弧焊、熔化极气体保护焊、手工钨极氩弧焊等焊接设备，完成简单焊接件焊接操作5、能对焊件外观质量进行检测、分析，并针对焊接缺陷制订有效措施2.2.3 素质目标1、养成遵纪、守法、依规、文明的行为习惯2、具有良好的道德品质、职业素养、竞争和创新意识。
3、具有收集、处理信息的能力4、具有爱岗敬业、能吃苦耐劳、高度责任心和良好的团队合作精神5、在教学过程中可在教学内容中融入企业文化，人文教育，培养学生的岗位意识和吃苦耐劳的精神6、具有一定的科学思维方式和判断分析问题的能力，养成耐心细致的工作习惯7、严格执行焊接各项安全操作规程和实施防护措施，保证安全生产，避免发生事故3 课程内容｛按学校规定的格式！！！请刘智海老师把关审核、修改好熊建武2014年6月25日｝3.1 课程设计思路根据本课程对应的工作任务，将工作过程引入教学，以工作任务为引领确定本课程的结构，以职业能力为依据确定本课程的内容教学过程中采用以“学生”为主体、以“板对焊接、管对焊接、管板焊接等三个专项能力”为载体、以“平敷焊操作V形坡口板对接平焊单面焊双面成型、V形坡口板对接横焊单面焊双面成型、V形坡口板对接立焊单面焊双面成型、钢管V形坡口对接水平转动焊、钢管V形坡口对接水平固定焊、插入式水平固定焊、骑坐式水平固定焊”的行动导向教学方法，注重学生专业能力、方法能力和社会能力的培养，增强其职业能力拓展的后劲，满足职业生涯发展需要3.2 课程内容结构 根据焊接技能人才需掌握的知识、具备的技能等要求，将焊接操作工的基本技能划分为板对焊接、管对焊接、管板焊接等三个专项能力，按照由简单到复杂、由单一到综合的认知规律、技能形成规律，设计课程内容结构如下表。
表1 课程内容结构序号专项能力训练项目备注1板对焊接平敷焊操作简单描述？？？请刘智海老师统一、把关熊建武2014年6月25日V形坡口板对接平焊单面焊双面成型V形坡口板对接横焊单面焊双面成型V形坡口板对接立焊单面焊双面成型2管对焊接钢管V形坡口对接水平转动焊简单描述？？？请刘智海老师统一、把关熊建武2014年6月25日钢管V形坡口对接水平固定焊3管板焊接插入式水平固定焊简单描述？？？请刘智海老师统一、把关熊建武2014年6月25日骑坐式水平固定焊3.3 课程内容与要求表2 课程内容与要求序号训练项目参考学时教学内容教学要求评价1平敷焊操作15平敷焊操作（1）（焊条电弧焊）：焊接安全操作规程、防护用品及辅助工、夹具使用等知识；弧焊电源分类及选用原则；焊条的组成、分类、型号及选择；电弧的基本知识；焊接电源的极性；左焊法、右焊法的运条方法；焊缝的连接和收尾；焊接工艺参数；焊缝咬边、夹渣产生原因及防止措施；简单平敷焊工件焊接操作能正确使用防护用品及辅助工具能正确选择和使用焊机能采用直击法和划擦法引弧会电源极性的接法能采用直线形、锯齿形、月牙形手法进行运条能进行焊缝的连接、收弧操作正确选择焊接工艺参数。
能熟练进行平敷焊的实践操作严格执行安全规范、职业素养要求15平敷焊操作（2）（氩弧焊）：手工钨极氩弧焊焊接缺陷手工钨极氩弧焊耗材、工时计算掌握手工钨极氩弧焊接工艺参数及其对焊接质量的影响，以及焊接辅助工艺措施的作用和目的掌握手工钨极氩弧焊常见缺陷的种类、产生原因、危害和防止措施并对焊接缺陷进行返修能编制手工钨极氩弧焊工艺规程掌握手工钨极氩弧焊生产技术管理知识能熟练进行薄板对接平焊实践操作V形坡口板对接平焊单面焊双面成型15V形坡口板对接平焊单面焊双面成型（1）（焊条电弧焊）：焊接接头与焊缝形式坡口形式及选用原则焊接热输入焊接电弧的磁偏吹、原因及防止措施坡口的作用及坡口加工方法焊瘤、塌陷、烧穿、凹坑与弧坑产生原因及防止措施V形坡口板对接平焊单面焊双面成型操作焊缝外观的基本检验方法能选择合理的V 形坡口对接平焊的装夹方案能使用半自动火焰切割机进行坡口的加工能进行焊接装配及定位焊能较好的识别和控制咬边、夹渣的缺陷能熟练利用灭弧法进行单面焊双面成形的平焊操作能对焊缝进行质量外观检测严格执行安全规范、职业素养要求V形坡口板对接横焊单面焊双面成型15V形坡口板对接横焊单面焊双面成型（1）（焊条电弧焊）：焊接极性及选用原则。
焊接接头的作用、组成及组织特性焊缝的基本符号、基本符号的组合、补充符号、尺寸符号、特殊焊缝符号、焊接方法代号V形坡口板对接横焊单面焊双面成型操作能进行多层多道焊的焊接操作能熟练进行板对接的横焊位置操作能较好的进行单面焊双面成形的打底层、填充焊和盖面焊的操作能对焊缝进行质量检测严格执行安全规范、职业素养要求15V形坡口板对接横焊单面焊双面成型（2）（熔化极气体保护电弧焊）：熔化极气体保护焊焊接电流、电弧电压、焊丝伸出长度、气体流量、焊接速度、电源种类和极性熔化极气体保护焊焊接缺陷CO2+ Ar混合气体保护焊焊接工艺与焊接缺陷V形坡口板对接横焊CO2 + Ar混合气体保护焊操作能分析CO2气体以及CO2+ Ar混合气体保护焊焊接工艺参数对焊接质量影响的因素，以及焊接辅助工艺措施的作用和目的掌握CO2气体以及CO2+ Ar混合气体保护焊保护焊常见缺陷的种类、产生原因、危害和防止措施并对焊接缺陷进行返修能根据工件材料的类型合理选用焊接电源和焊接工艺能完成板板V形坡口板对接横焊实践操作2V形坡口板对接立焊单面焊双面成型15V形坡口板对接立焊单面焊双面成型（1）（焊条电弧焊）：熔滴的过渡形式焊缝形状的图示。
焊接参数的合理选择焊接参数对焊缝形状的影响焊接常用检验方法能正确分析板对接立焊的焊接难点能正确选择V 形坡口对接立焊的装夹方案能较好的对打底焊、填充焊、盖面焊等焊接过程进行控制能对焊缝进行质量检测严格执行安全规范、职业素养要求15V形坡口板对接立焊单面焊双面成型（2）（熔化极气体保护电弧焊）：MIG焊、MAG焊、CO2 气体保护焊焊接设备的焊接电源、送丝系统、焊枪、供气系统熔化极气体保护焊丝的型号、牌号、分类、特点及应用V形坡口板对接立焊CO2 气体保护焊操作能自行安装和调试CO2气体保护焊设。
