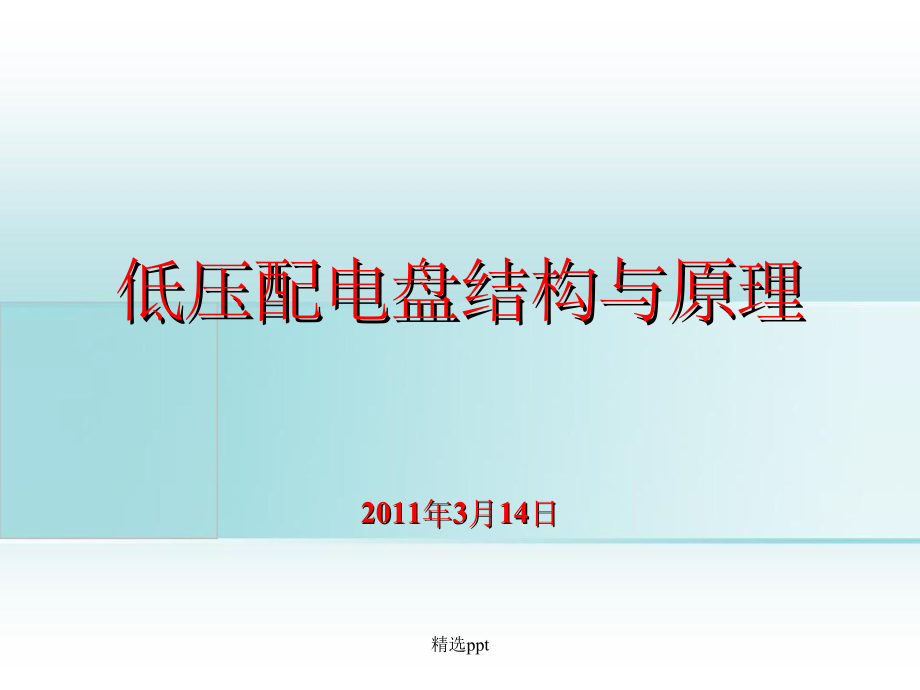

低压配电盘结构与原理低压配电盘结构与原理20112011年年3 3月月1414日日精选ppt一、低压成套配电装置概述低压成套配电装置广泛应用于额定电压500V、额定电流1600A及以下的三相交流系统中，主要作为低压动力和照明配电使用一般来说可分为配电盘（屏、柜）和配电箱两类精选ppt低压成套配电装置低压配电盘低压配电箱配电总盘配电分盘动力、照明配电箱总控制开关总保护器分路开关分路保护器（低压配电室）（动力用户或照明用户）精选pptBSL型低压配电盘是一种可以根据需要的不同应用于配电总盘和配电分盘的一种低压成套配电装置二、二、BSLBSL型低压配电盘结构型低压配电盘结构精选ppt1 1、功能及作用、功能及作用BSL型低压配电盘在应用中是通过一定的接线方式形成一次接线，通过配电盘的一次接线将电源（既配电变压器低压侧出线）与负载连接成为一个供电整体，以形成比较完整的低压配电系统精选ppt2 2、BSLBSL低压配电盘的结构特点低压配电盘的结构特点BSL型低压配电盘为开启式双面维护的低压配电装置主要采用薄钢板及角钢焊接组合而成柜前有门、柜面上方有仪表门，可装设指示仪表，维护较为方便盘后骨架上方有主母线安装于绝缘框上。
低压配电盘具有良好的保护接地系统，主要地点焊接在骨架的下方，仪表盘也有接地点与壳体互连精选pptBSL型低压配电盘的盘面分为三段，从上至下依次为仪表板、上下操作板及门等，具体结构如图所示盘顶放置低压出线母线上操作板供安装隔离开关、手柄及控制按钮，下操作板主要安装低压断路器和电流互感器及直流接触器3 3、BSLBSL低压配电盘的电器组成低压配电盘的电器组成精选pptDW16系列低压断路器作为一种可以手动及自动切断低压线路电路的配电电器，主要适用于交流50Hz、额定电流100A至4000A、额定工作电压为380V的配电网络中可用来分配电能，保护线路和电源设备的过载、欠电压、短路在正常条件下，可作为线路的不频繁转换之用1 1）DW16-630DW16-630低压断路器低压断路器精选ppt型号及含义技术参数壳架等级额定电流额定工作电压cos飞弧距离进线方式630A380V0.25250mm上进线精选ppt结构特点DW16系列低压断路器在正常工作条件下不频繁操作的电气装置当电路过载、失压、短路时，它能自动的分断电路主要结构有带自由脱扣器的操作机构、触头、脱扣器、灭弧室等几部分精选ppt 带自由脱扣器的操作机构合闸方式有直接手柄操作、电磁铁操作和电动操作等。
1500A以下的低压断路器可用手柄合闸，其中200600A的低压断路器也可根据需要采用电磁铁合闸，10001500A的低压断路器采用电动机合闸精选ppt1. 触头触头分为主触头、副触头和灭弧触头三个部分合闸时触头闭合的顺序为灭弧触头、副触头、主触头；分断时，触头分开的顺序则为主触头、副触头、灭弧触头，可见电弧的产生和熄灭均在灭弧触头上精选ppt脱扣器分励脱扣器：分励脱扣器为拍合式电磁铁，反力特性由衔铁中弹性铜片调节分励线圈为短时工作制其工作间隙57mm（最大开距）失压脱扣器：用以当电压降低到额定电压的以下时断开自动开关欠电压瞬时脱扣器由拍合式电磁铁和反力弹簧组成反力特性可通过螺杆调节反力弹簧未达到欠电压脱扣器为长期通电工作制精选ppt辅助开关辅助开关靠主轴的凸轮带动，触点数量一般为三常开和三常闭精选pptDW16-630的安装与维护时的注意事项 安装时电源进线接于上母线，用户的负载侧出线接于下母线 安装时应考虑断路器的飞弧距离，即灭弧罩上部须留有飞弧的空间即灭弧室至相邻电器的导电部分和接地部分的距离应不小于250mm 断路器应该可靠接地，接地螺钉旁有符号标记精选ppt（2）电流互感器互感器是一种电流、电压的变换装置，其作用是将大电流、高电压变成小电流、低电压，从而保证了仪表测量和继电保护的安全，同时扩大了仪表、继电器的使用范围。
互感器从基本结构和工作原理来说就是一种特殊变压器精选ppt电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成精选ppt穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用二次绕组直接均匀地缠绕在圆形铁心上，与仪表串联形成闭合回路精选ppt型号及含义精选ppt技术参数精选ppt（3）低压隔离开关HR3系列熔断器式隔离开关适用于交流50Hz、380V，额定电流至1000A的配电系统中作为短路保护和电缆，导线的过载保护之用在正常情况下，可供不频繁地手动接通和分断正常负载电流与过载电流在短路情况下，由熔断器分断电流精选ppt 型号及含义精选ppt结构特征熔断器式隔离开关是熔断器和刀开关的组合电器，具有熔断器和刀开关的基本性能，在电路正常供电的情况下，接通和切断电源由刀开关来担任当线路或用电设备过载或短路时，熔断器的熔体烧断，及时切断故障电流精选ppt（4）直流接触器直流接触器是一种自动的电磁式开关，它是利用电磁力作用下的吸合和反向弹簧力作用下的释放使触点闭合和分断，导致电路的接通和断开。
它还能实现远距离操作和自动控制，适宜频繁地启动及控制电路精选ppt 型号及含义精选ppt结构及特征主要由电磁系统、触头系统、灭弧装置等三大部分组成精选ppt三、三、BSLBSL低压配电盘工作原理低压配电盘工作原理BSL低压配电盘主回路测量回路控制回路精选ppt1 1、主回路工作原理、主回路工作原理低压动力盘主回路工作原理图精选ppt2 2、测量回路工作原理、测量回路工作原理测量回路工作原理图精选ppt3 3、控制回路工作原理、控制回路工作原理低压动力盘控制回路原理图精选ppt八、常用电工工具及配线工艺精选ppt8.1常用电工工具及使用 8.1.1 钢丝钳钢丝钳又称为钳子（见图2.1）钢丝钳的用途是夹持或折断金属薄板以及切断金属丝（导线） 图8.1 钢丝钳 精选ppt8.1.2 尖嘴钳 尖嘴钳的头部尖细（见图2.2）适应于狭小的工作空间或带电操作低压电气设备；尖嘴钳也可用来剪断细小的金属丝它适应于电气仪表制做或维修 图8.2 尖嘴钳 精选ppt8.1.3 电工刀 电工刀：适用于电工在装配维修工作中割削导线绝缘外皮，以及割削木桩和割断绳索等 图8.3 电工刀精选ppt8.1.4 螺丝刀 螺丝刀又称“起子”,螺钉旋具等。
其头部形状有一字形和十字形两种图8.4（a） 字形（b） 字形精选ppt8.1.5 剥线钳 剥线钳用来剥削截面积6mm2以下塑料或橡胶绝缘导线的绝缘层，由钳口和手柄两部分组成其外形如图2.5所示图8.5剥线钳精选ppt8.1.6 低压验电器 低压验电器又称试电笔，是检验导线、电器和电气设备是否带电的一种常用工具图8.6低压验电器精选ppt2.2.1 导线的连接 1对导线连接的基本要求 (1)接触紧密，接头电阻小，稳定性好与同长度同截面积导线的电阻比应不大于 (2)接头的机械强度应不小于导线机械强度的80% (3)耐腐蚀对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀对于铝与铜连接，主要防止电化腐蚀在接头前后，要采取措施，避免这类腐蚀的存在4)接头的绝缘层强度应与导线的绝缘强度一样精选ppt1铜芯导线的连接 (1)单股铜芯线的直接连接精选ppt(2) 单股铜芯线与多股铜芯线的分支连接 连接方法 单股铜芯线与多股铜芯线的分支连接精选ppt(3) 多股铜芯导线的直接连接 连接方法7股铜芯导线的直接连接精选ppt(4) 多股铜芯线的分支连接 连接方法多股铜芯线的分支连接精选ppt2. 导线与针孔接线柱的连接 (1)导线与针孔式接线柱的连接导线与针孔式接线柱的连接精选ppt(2) 线头与螺钉平压式接线桩的连接 连接方法 单股芯线羊眼圈弯法精选ppt3.铝芯导线的连接 连接方法多股芯线压接圈弯法精选ppt 1 剥离线头绝缘层图2.8用钢丝钳勒去导线绝缘层8.2 导线的连接及绝缘的恢复精选ppt2. 塑料护套线绝缘层的剖削精选ppt8.2.3 对接接点绝缘层的恢复 包缠方法 图2.18 对接接点绝缘层的恢复 精选ppt谢谢大家！精选ppt精选ppt。
