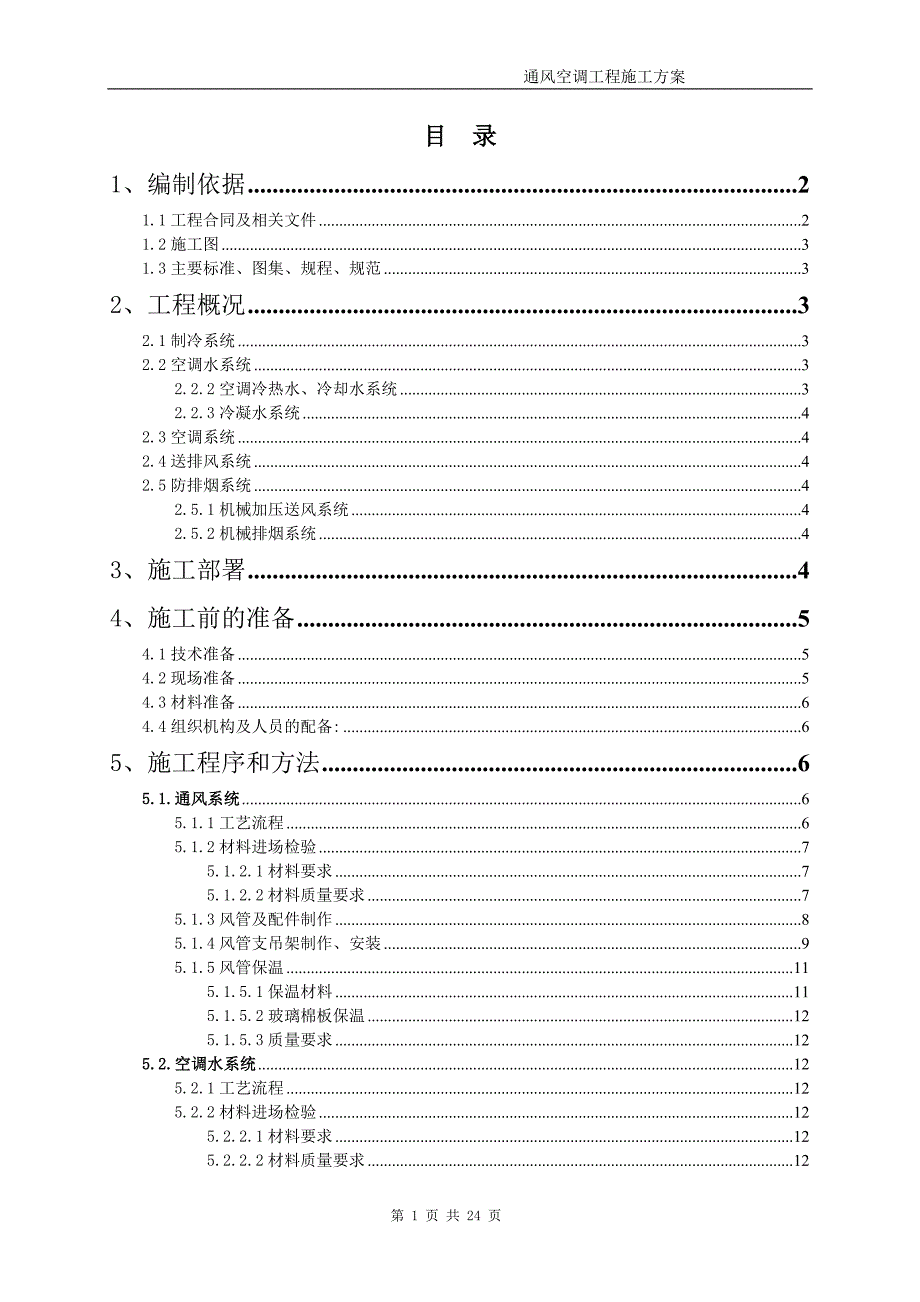

通风空调工程施工方案目 录1、编制依据 21.1工程合同及相关文件 21.2施工图 31.3主要标准、图集、规程、规范 32、工程概况 32.1制冷系统 32.2空调水系统 32.2.2空调冷热水、冷却水系统 32.2.3冷凝水系统 42.3空调系统 42.4送排风系统 42.5防排烟系统 42.5.1机械加压送风系统 42.5.2机械排烟系统 43、施工部署 44、施工前的准备 54.1技术准备 54.2现场准备 54.3材料准备 64.4组织机构及人员的配备: 65、施工程序和方法 65.1.通风系统 65.1.1工艺流程 65.1.2材料进场检验 75.1.2.1材料要求 75.1.2.2材料质量要求 75.1.3风管及配件制作 85.1.4风管支吊架制作、安装 95.1.5风管保温 115.1.5.1保温材料 115.1.5.2玻璃棉板保温 125.1.5.3质量要求 125.2.空调水系统 125.2.1工艺流程 125.2.2材料进场检验 125.2.2.1材料要求 125.2.2.2材料质量要求 125.2.3管道连接 125.2.3.1螺纹连接 125.2.3.2焊接 135.2.3.3卡箍沟槽连接 145.2.4管道支吊架 155.2.5管道安装 155.2.6阀门安装 165.2.8管道保温 175.3.设备安装及配管 185.4.系统调试 196、6、质量保证措施 197、安全和技术和工期保证措施 197.1安全措施 197.2技术措施 217.3工期保证措施 218、主要项目的实物量和劳动力安排 218.1主要项目的实物量 218.2劳动力安排 228.2.1 人员的配备： 228.2.2劳动力安排 2210、附图及附表 24附表1材料供应计划表 24附表2设备成品、半成品供应计划 241、编制依据1.1工程合同及相关文件1、施工承包合同 2、整体工程施工组织设计1.2施工图 1、暖卫施工图纸 2、结构、建筑施工图纸1.3主要标准、图集、规程、规范序号名 称编 号1建筑通风与空调工程施工质量验收规范GB50243-20022建筑工程资料管理规程DBJ01-51-20033建筑安装分项工程施工工艺规程DBJ/T 01-26-20034建筑工程质量验收统一标准GB50300-20015施工现场临时用电安全技术规范GB50104-936施工现场临时用电安全技术规程JGJ46-887建筑工程施工技术管理规程DBJ01-80-20038建筑施工安全检查标准JGJ59-999华北标图集91SB2、工程概况 本工程位于呼和浩特机场和呼和浩特市中心街道的中心地带，总建筑面积52169m2,此工程为内蒙古XX博物馆。
博物馆内设藏品库、展示厅、多功能厅等本工程包括：空调水系统、送排风系统、防排烟系统、空调系统、制冷系统的管道及设备安装2.1制冷系统首层制冷机房内设置三台直燃式溴化锂吸收式制冷机组（2035kw/579RT两台， 582kw/165RT壹台）三层构造空间内设置于三台冷却塔，冷却塔供回水温度32/37 ℃，直燃机烟囱出屋面；机组夏季提供7/12 ℃冷冻水及60/50℃的空调热水；2.2空调水系统2.2.2空调冷热水、冷却水系统机组提供的冷冻水及空调热水；经冷冻水泵、热水泵（两用一备）送至层空调机组及风机盘管末端，机组和盘管分设置立管水系统变流量采用异程式，除库房空调机组采用四管制水系统外，其余空调机组、新风机组及风机盘管均采用冷热转换两管制空调冷热水系统采用闭式定压罐方式，冷却水补水、空调冷（热）水采用自来水分别经加药、软化处理后经补水泵直接补入系统2.2.3冷凝水系统 空调冷凝水集中就近排至卫生间或空调机房地漏2.3空调系统首层珍品库房采用恒温恒湿机组；文物标本库房、展厅、陈列厅、大堂正厅、礼品服务区、休息区均采用全空气定风量双速风机系统；二层大堂、二层餐厅采用定风量全空气系统，以上各功能区内的气流组织分别为高送低风、上送上回、侧送下回气流方式。
厨房间设置空调补风(带冷却、加热盘管)系统其他辅助用房、办公室、资料室、贵宾室、招待所、文保部等采用风机盘管加新风系统屋顶电梯机房、弱电总控制室、安防消防控制室采用分体空调2.4送排风系统厨房间排风集中设置，排风经过油烟进化器处理集中排放，并保持负压；卫生间设置机械排风经风机高位排放；泵房及热交换间、变配电室、给水机房设置机械排风；煤气表房、制冷机房、锅炉房设平时和事故共用机械排风首层珍品库房设置火灾后事故排风机、文物标本库房、临时展厅送回风管在进出房间的位置上设置电动阀门与风机连锁，回风机在火灾后兼事故排风2.5防排烟系统2.5.1机械加压送风系统不具备自然排烟条件的防烟楼梯间、消防电梯前室或合用前室，分别设置机械加压送风（防烟楼梯间为40~50Pa,前室及合用前室为25~30Pa防烟系统）；在楼梯间加压而前室不加压的系统，在两者之间的隔墙处设置泄压阀门2.5.2机械排烟系统五层（不超过60m且外窗开启面积不小于2%内走廊面积）采用开启外窗自然排烟方式；办公楼各层内走廊（长度超过20m且没有可开启外窗）设置机械排烟风口，火灾时全部开启进行排烟所有展厅和大堂正厅均设置机械排烟系统，库房和临时展厅均设置气体灭火系统，空调通风管道上均设置电动风阀，火灾开始时关闭所有电动阀门，进行气体灭火，火灾结束后排气。
五及六层大会议室设置机械排烟3、施工部署 3.1暖卫工程必须密切配合土建施工，作到见缝插针，安排好与其它工种的交叉作业搭接和时间顺序,合理安排劳动力,按总施工组织计划保证工程质量，按期完成任务具体进度计划见网络图（附图1）建立质量体系,以组长为带头人，内部自检互检后，才能向上级报验组长: 副长：组员：由组长向上级领导报验，办理交接检手续3.1.1全体职工举行质量管理学习,使每位职工在工作中严格按《建筑给排水施工质量验收规范》施工，使每位职工确立质量第一观点、为用户服务观点、预防为主观点、用事实和数据说话的观点3.1.2确立质量事故报告及调查处理制度，严格执行三不放过制度事故原因未查明不放过；事故责任未查清、当事人及周围职工未受过教育不放过；防止事故未发生的措施未制定也未落实不放过3.1.3教育每位职工明确质量管理的目标与要求，严格把好质量关3.2施工阶段要合理组织流水作业，组织立体交叉平行施工，提高生产效率3.3建立工程例会制度，现场班组每天召开一次工程例会，及时解决施工中出现的问题3.4按所制定的工程进度为依据，逐步按时完成计划中所提出的进度，实现按总工期完成的竣工目标。
3.5科学管理，加快工序周转，促进施工效率的提高，在保证质量的前提下，作好突击抢工施工工作4、施工前的准备4.1技术准备认真熟悉图纸，根据施工方案决定的施工方法，配合图纸会审等相关内容做好准备工作4.2现场准备4.2.1根据施工总平面的布置和结合实际情况布置施工现场平面4.2.2住房、食堂及办公室的水源应接通，要有电源，同时还应设立消防设施，如灭火器等4.2.3机具准备机具在人员进场之后，施工之前运入现场，按施工平面图布置定位，如电焊机、砂轮、切割机、台钻、套丝机等应分开放置，相互间留出操作空间本工程所有使用的机具名称、数量及进场时间详见下表：序号机具名称规格数量进场时间备注1电焊机BX－2004台2006. 4.2氧、乙炔设备4台2006. 4.3切割机4台2006. 4.4套丝机2台2006. 4.5台钻2台2006. 4.6压力钳2#、3#8台2006. 4.7无齿锯QJ40-12台2006. 4.8电锤8把2006. 4.10管钳450mm、600mm6付2006. 4.11剪板机1台2006. 4.12咬口机2台2006. 4.4.3材料准备4.3.1工程在材料使用上，应提前一个月报出相应计划。
4.3.2对于材质的要求，应有产品合格证明和检验报告，还应做好对不同材料的检验和试验工作4.3.3本工程材料设备数量及规格型号见附表1，成品半成品供应计划见附表24.4组织机构及人员的配备:技术负责人：负责经理部全面技术、质量工作4.4.1管理层负责人：采暖及给排水质检员：1、对水暖卫工程质量监控、检查，督促不合格质量的整改2、对进场材料质量进行检查、监控采暖及给排水工长：1、对水暖卫工程技术交底2、对施工过程进行监控3、负责水暖卫工程验收 4.4.2劳动层负责人：技术负责人：负责分包队伍技术、质量工作 采暖及给排水负责人：对采暖及给排水工程施工过程进行监控采暖及给排水质检员： 对采暖及给排水工程质量监控、检查，督促不合格质量的整改 5、施工程序和方法5.1.通风系统5.1.1工艺流程5.1.2材料进场检验5.1.2.1材料要求1.按照设计要求，空调及通风管道采用镀锌钢板制作，排油烟风管采用不锈钢板制作，厚度见下表：空调送回风管、新风管、通风管、正压送风管道消防排烟管、排风兼排烟风管厨房排油烟管圆形风管直径或矩形风管大边长L（mm）镀锌钢板厚度（mm）圆形风管直径或矩形风管大边长L（mm）镀锌钢板厚度（mm）圆形风管直径或矩形风管大边长L（mm）不锈钢板厚度（mm）L≤6300.75L≤6300.75L≤5000.5630＜L≤10001.0630＜L≤10001.0500＜L≤11200.751000＜L≤20001.21000＜L≤20001.21120＜L≤20001.02000＜L≤40001.52000＜L≤40001.52000＜L≤40001.22.根据设计要求，空调送回风管、新风管道、排风管道、正压送风管道大边长＞1600mm时，采用角钢法兰连接工艺，风管大边长≤1600mm时，采用薄钢板法兰连接工艺。
法兰及螺栓规格见下表：。
